Трехступенчатый КР (конструкция выходного дня)

[Starcomputer]

Собрал себе вот такой трехступенчатый кальциевый реактор.

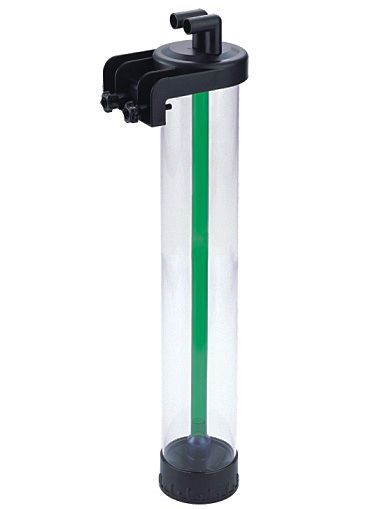

Основой послужили три фильтровальные колбы BOYU FT-320 (143x95x525mm).
Кроме самих колб понадобилось:
1. Помпа на 1800 л/ч от внутреннего фильтра.
2. Несколько кусков пластика (необязательно).
3. Пластиковый обратный клапан (можно дохлый).
Конструкцию видно из фото.

Первая (справа налево) секция заполнена биошарами. Это собственно реактор для растворения СО2. Подобные реакторы широко используются в пресной аквариумистики. Не скажу как там эффективность биошаров в "био" плане, но для реакторов СО2 незаменимая вещь.

СО2 подается сверху. В трубке высверлено отверстие и приклеена половинка обратного клапана. Можно приспособить и что-то другое. Главное чтобы можно было надежно приклеить и трубка для подачи СО2 одевалась плотно.

Вторая секция - сам кальциевый реактор.

Третья секция служит для "дожигания" остатков углекислоты.

Вот собственно и все.

Трубки, уголки, выходной кран - все взято из комплекта FT-320.

Колбы преклеены к полосе пластика и склеены полосками пластика между собой для придания жесткости конструкции. Стандартные крепления колб я срезал, а так можно использовать и их, закрепив все колбы на полосу жесткого пластика.

[Garritech]

Сергей, так это что, протока получилась, из последей колбы вода под напором идет?

[Starcomputer]

Да. Из последней под напором. Правда напор там слабый совсем, скорость течения низкая за счет большого сопротивления насыпного материала в колбах.

[silversilversilver]

Сергей, сколько времени уже работает КР? Уже думали как собираетесь регулировать "выход "кальция, чтобы не лазить в него постоянно? Если вдруг будет возможность замеряйте пожалуйста редокс на выходе и входе в реактор. Спасибо.

[Koralove]

По идее насос должен гонять воду по закрытому контуру, чтобы небыло застойных зон. Если у тебя на выходе кран придушен, то течение внутри будет слабое, если открыт полностью, то Со2 будет поподать в аквариум.

[Starcomputer]

У меня кран открыт полностью. А будет попадать СО2 в аквариум или нет, зависит от количества поданного СО2 и эффективности первой ступени.
На выходе первой ступени при правильной регулировке подачи СО2 газа вообще не должно быть, он весь растворится и уйдет на образование гидрокарбонатов кальция (магния):
Н2О + СО2 + СаСО3 <-> Са(НСО3)2
которые собственно нам и нужны.
А застойных зон там в принципе быть не может, т.к. течение в реакторе турбулентное, при чем сильно турбулентное, а застойные зоны образуются при ламинарном.
Конечно можно рассуждать о том, что будет, вот только становится интересно, почему этого НЕТ ?

[Старичёк-Моховичёк]

Спасибо за интересное и "бюджетное" решение!
я к этой колбе давно присматривался "под КР" ))
вопрос - насколько надежна "крышечка" в этой "боюшке"? Они все таки не расчитаны на избыточное давление...
В вашей схеме, получается кол-во растворяемого и подаваемого в банку кальция регулируется не "капельками", как в классической схеме, а кол-вом подаваемого СО2... Я думаю было бы неплохо подумать над "счетчиком пузырьков" на входе? а то вслепую сложно добиться точных регулировок- можно использовать тот же пластиковый, высокого давления из пресняков (+ 50-60 грн себестоимости) В предложенной вами схеме я думаю вместо половинки обратного клапана можно использовать небольшой гермоввод? Себестоимость та же, а вроде надежней...

И еще вопрос, по поводу целесообразности использования полноразмерной "камеры дожига" - это значительно удорожает конструкцию. В классическом КР для этого используется прозрачная трубка небольшого диаметра с мелкой крошкой (прям внутри колбы), или её необходимость вытекает из отсутсвия "замкнутого контура" ?

[Starcomputer]

Счетчик пузырьков стоит Просто он рядом с баллоном.
Но счетчик как раз и показывает условный объем подачи СО2 в пузырьках, так что регулировка таки объемом.
Над "классичностью" схемы не задумывался. Проще взять готовую колбу, чем искать акриловую трубку и что-то клеить.
Крышки ОЧЕНЬ надежные, на резьбе и с резиновыми прокладками.
Смысла в замкнутом контуре не вижу. Собственно замкнутый контур увеличивает время контакта углекислоты с карбонатом.
Поюзаю реактор - увидим. Может что и придется дорабатывать. На истину в последней инстанции не претендую. Любые интересные идеи доработки будут приняты с благодарностью

[Garritech]

А воду на выходе из реактора тестировал? Интересны кН и рН.

[Starcomputer]

Игорь, пока не тестировал. Это надо чтобы реактор поработал пару дней, а ж уже на чемоданах На время отсутствия его выключу, приеду - потестирую.
Мне тоже интересно Особенно рН на входе / выходе и кальций на выходе

[Igorsula]

Starcomputer, В теории вроде должен работать, 2 дня это много, замерь ph на выходе, интересно сколько, дожигается со или нет. И зачем шары в первой колбе? бактерии там вроде не выживут.

[Igorsula]

Допис від Старичёк-Моховичёк

И еще вопрос, по поводу целесообразности использования полноразмерной "камеры дожига" - это значительно удорожает конструкцию. В классическом КР для этого используется прозрачная трубка небольшого диаметра с мелкой крошкой (прям внутри колбы), или её необходимость вытекает из отсутсвия "замкнутого контура" ?

Здесь центральную колбу не применишь, не та конструкция, даже при желании там нет места просто.

[Starcomputer]

Допис від Igorsula

И зачем шары в первой колбе? бактерии там вроде не выживут.

Они создают мелкий турбулентный поток, за счет чего растворение СО2 100% даже при большой подаче.

[Starcomputer]

Собрал блок управления реактором.

Опять же конструкция выходного дня

Фото:
1 - система в целом.
2 - блок управления (ЭМК, обратный клапан, счетчик пузырьков). Наполнитель счетчика - глицерин.
3 - попытался сфоткать в рабочем режиме, но сильная засветка. Глаз человека синий свет не слепит, а фотик ... увы
4 - схема включения ЭМК. Сопротивление (55 Ом) указано НЕПРАВИЛЬНО. Нужно ставить примерно 1/2 от сопротивления клапана.

Алгоритм работы схемы:
При включении конденсатор разряжен и через цепь идет полный ток. После заряда конденсатора ток уменьшается в два раза, что достаточно для удержания клапана и он при этом не греется. Клапан взят от систем осмоса.

Сбоку с обеих сторон счетчика куски светодиодной ленты. Индикация включения и подсветка

[-AKULA-]

Допис від Starcomputer

Игорь, пока не тестировал. Это надо чтобы реактор поработал пару дней, а ж уже на чемоданах На время отсутствия его выключу, приеду - потестирую.
Мне тоже интересно Особенно рН на входе / выходе и кальций на выходе

А продолжение про чудо-реактор будет? ) т.е. что показала практика?
