Cамодельные LED светильники. ===www.aquaforum.ua===
Учитывая известные недостатки освещения в кубике FLUVAL EDGE 21L. решил сделать что-нибудь своё. Используя Led планки, AQUAXER LED, 3 Вт. купленный в "АРОВАНЕ" сделал комплект из трёх шт. по 20 см. Получилось вот так. Фото.
И второй 40 см. из них же, на другой аквариум - для внука.
|
|
|
11 пользователей поблагодарили Николай Андреевич за данный пост:
|
Alex 13 (10.05.2016), Dellmoon (27.10.2015), Denis_Altyhov (23.10.2015), Embargo (24.10.2015), Gorn (24.10.2015), Gutsik (14.05.2016), Rulik (26.10.2015), ryuras (29.10.2015), sandik (24.10.2015), slava10 (26.10.2015), Вовик (30.10.2015) |
24.10.2015, 11:36
|
#2
|
Живу я тут
Регистрация: 21.08.2011
Адрес: Николаве
Сообщений: 263
Поблагодарил(а) : 72
Поблагодарили 123 раз(а) в 89 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Интересно. А основной светильник переделывали?
|
|
|
24.10.2015, 17:01
|
#3
|
Живу я тут
Регистрация: 12.08.2015
Адрес: Одесса
Сообщений: 185
Поблагодарил(а) : 68
Поблагодарили 45 раз(а) в 27 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Это идея по основному!
При положении выключатель на положение II (синий провод), светит весь модуль. Белые и синие. При положении, I (красный провод) - белые выключаются и светят только синие светодиоды №№ 15,21,28, имитирующие лунный свет.
При работе через таймер, светильник выключается весь.
Идея следующая. Что бы на ночь оставлять автономно синий свет, отсоединить контакты с положения I, запитать их отдельно через адаптер. С тем, что бы при выключении через таймер оставались включёнными синие светодиоды. ЛЕД модуль цельный. Можно манипулировать только проводами подходящими к выключателю. Думаю, что надо красный отсоединить от выключателя, и подать на адаптер вместе с центральным чёрным. Только вопрос, а какой адаптер, в таком случае нужен? Штатный 12в-0.4А. Фото в приложении.
Последний раз редактировалось Николай Андреевич; 24.10.2015 в 17:54..
|
|
|
Пользователь, который поблагодарил Николай Андреевич за данный пост:
|
|
24.10.2015, 18:17
|
#4
|
Живу я тут
Регистрация: 21.08.2011
Адрес: Николаве
Сообщений: 263
Поблагодарил(а) : 72
Поблагодарили 123 раз(а) в 89 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Ясно. У Вас основной светодиодный. А у меня на галогенках. Сейчас назрела очередная модернизация.
В Вашем случае вариант такой: разобрать таймер, найти в нем реле, отключить контакты реле от 220 и вывести отдельными проводами в светильник.
|
|
|
24.10.2015, 18:24
|
#5
|
Живу я тут
Регистрация: 12.08.2015
Адрес: Одесса
Сообщений: 185
Поблагодарил(а) : 68
Поблагодарили 45 раз(а) в 27 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Я заменил свой штатный галогеновый на этот. По таймеру, не совсем понял. У меня таймер настроен на 10 часовой световой день 08-13 и 17-22. Но, при выключенном таймере, хочу иметь работающими только синие диоды.
|
|
|
Реклама помогает развиваться |
|
24.10.2015, 19:37
|
#6
|
Живу я тут
Регистрация: 21.08.2011
Адрес: Николаве
Сообщений: 263
Поблагодарил(а) : 72
Поблагодарили 123 раз(а) в 89 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
|
|
|
24.10.2015, 19:44
|
#7
|
Живу я тут
Регистрация: 21.08.2011
Адрес: Николаве
Сообщений: 263
Поблагодарил(а) : 72
Поблагодарили 123 раз(а) в 89 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
|
|
|
24.10.2015, 21:06
|
#8
|
Живу я тут
Регистрация: 12.08.2015
Адрес: Одесса
Сообщений: 185
Поблагодарил(а) : 68
Поблагодарили 45 раз(а) в 27 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
В моём случае такой же, только с индексом -"В" http://comfortshop.com.ua/product/11...ne_description Они все одинаковые. Только не могу понять, зачем обговаривать таймер. Вопрос в модернизации штатного выключателя. Важно запитать отдельно белые и отдельно синие светодиоды. Или я чего-то не понял?
Последний раз редактировалось Николай Андреевич; 24.10.2015 в 21:27..
|
|
|
24.10.2015, 22:04
|
#9
|
Живу я тут
Регистрация: 21.08.2011
Адрес: Николаве
Сообщений: 263
Поблагодарил(а) : 72
Поблагодарили 123 раз(а) в 89 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Вам не нужно больше ничего кроме проводов. Подключаете свой светильник через свой адаптер в сеть напрямую. В розетку рядом вставляете свой таймер. Реле в таймере отключаете от цепей 220 В, контакты реле подключаете длинными проводами вместо (или совместно) кнопки в светильнике.
|
|
|
24.10.2015, 22:22
|
#10
|
Живу я тут
Регистрация: 21.08.2011
Адрес: Николаве
Сообщений: 263
Поблагодарил(а) : 72
Поблагодарили 123 раз(а) в 89 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===

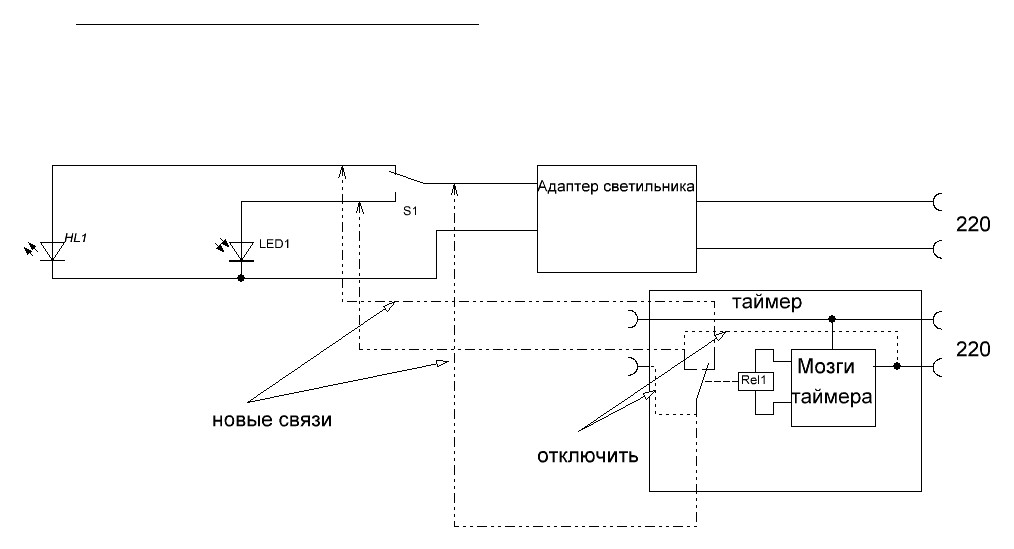

как то так
|
|
|
Пользователь, который поблагодарил dmi за данный пост:
|
|
25.10.2015, 09:00
|
#11
|
Живу я тут
Регистрация: 12.08.2015
Адрес: Одесса
Сообщений: 185
Поблагодарил(а) : 68
Поблагодарили 45 раз(а) в 27 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Цитата:
Сообщение от dmi
как то так
|
Спасибо, схема нарисована здорово!!! Профессионально!!!
Но, я упустил одну важную деталь в описании ситуации. В положении II светят и белые и синие светодиоды одновременно. В нейтральном среднем положении отключаются все. А в положении I только синие.
И ещё раз. Почему нельзя решить вопрос, отдельным подключением синих светодиодов отсоединив красный провод от выключателя и запитав их отдельно, через адаптер, минуя таймер. Тогда, они будут светить постоянно, но, при выключении таймером белые отключаться, а синие самостоятельно будут работать. Так, по моему проще.
Я не очень технический человек, поэтому описание такое сложное.)))
|
|
|
25.10.2015, 11:59
|
#12
|
Живу я тут
Регистрация: 21.08.2011
Адрес: Николаве
Сообщений: 263
Поблагодарил(а) : 72
Поблагодарили 123 раз(а) в 89 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Можно и отдельным адаптером. По количеству переделок оно вроде и проще. Нужен адаптер на 12 В и на маленький ток. Судя по количеству синих светодиодов и 0,1 мА будет с большим запасом.
Свой совет по переделке я давал исходя из своих предпочтений. В моем варианте одна работа: всё достать, разобрать, перепаять, собрать. А в Вашем варианте две работы: переделка и поход по магазинам за адаптером.)
|
|
|
Пользователь, который поблагодарил dmi за данный пост:
|
|
25.10.2015, 12:43
|
#13
|
Живу я тут
Регистрация: 12.08.2015
Адрес: Одесса
Сообщений: 185
Поблагодарил(а) : 68
Поблагодарили 45 раз(а) в 27 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Цитата:
Сообщение от dmi
Можно и отдельным адаптером.
|
Тогда отпаять красный на выключателе - это один конец на адаптер, а второй? Второй - в центральный чёрный врезаться и на адаптер? Правильно мыслю? Где +, а где - разберёмся с помощью тестера.
|
|
|
25.10.2015, 18:19
|
#14
|
Живу я тут
Регистрация: 21.08.2011
Адрес: Николаве
Сообщений: 263
Поблагодарил(а) : 72
Поблагодарили 123 раз(а) в 89 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Так сразу и не скажешь, надо разбирать и смотреть. Скорее всего что да.
|
|
|
25.10.2015, 21:03
|
#15
|
Живу я тут
Регистрация: 12.08.2015
Адрес: Одесса
Сообщений: 185
Поблагодарил(а) : 68
Поблагодарили 45 раз(а) в 27 сообщениях
|
Re: Cамодельные LED светильники. ===www.aquaforum.ua===
Цитата:
Сообщение от dmi
Так сразу и не скажешь,
|
На фото выключателя всё видно. Левый II, синий - белые+синие, центр всё выключено, правый-I - красный . горят только синие.
|
|
|
|
|
