АвтодоливNox - Аквафорум

Nox · 19.12.2009, 11:02

Много писалось об автодоливах, мой вариант не многим отличается от других.

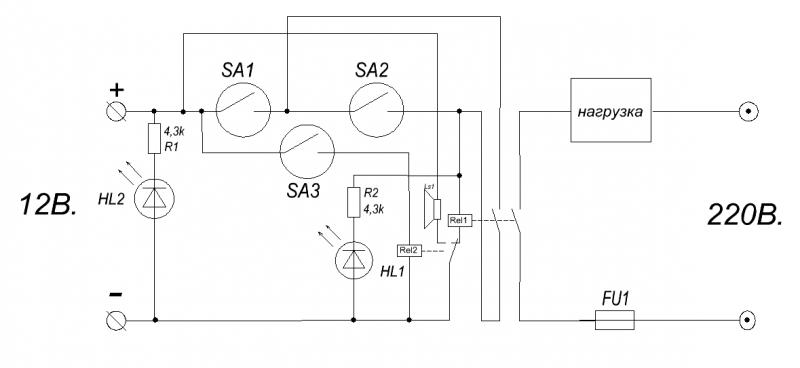

На принципиальной схеме, датчик 1 и 2 отвечают за долив (верхний и нижний уровень) датчик 3 "аварийный" управляет реле 2 и снимает тем самым напряжение с реле 1 и включает зуммер.
На фото изготовлен по желанию клиента простой вариант, один герконовый датчик на доливе (вкл. - откл.) второй "аварийный", при переливе, по какой либо причине, выключается нагрузка и срабатывает зуммер.

Sem · 19.12.2009, 11:43

Nox, цветики "раком" -)))

Nox · 19.12.2009, 11:59

Sem спасибо!
"+" с "-" попутал, на герконы пускаю "минус".
Видео в работе:
http://www.youtube.com/watch?v=7rIbzkemAyU

Sem · 19.12.2009, 13:41

В данной схеме желательно подобрать геркон, который имеет контакты по току, превышаюший многократтно ток срабатывания катушки.
Залипать они любят-((((

Baks · 19.12.2009, 13:54

Sem прав, при таком включении, герконы не будут работать "долго и счастливо". Релюхи нужно транзисторными ключами коммутировать. http://kazus.ru/nuke/users_images/26032008/2263263.gif

Nox · 19.12.2009, 15:14

У меня автодоливы 4шт в разных банках, собраны на герконах и поплавках от ВАЗа, проблем с залипанием небыло, схема простейшая без аварийки, работают уже 3 года, самой первой 5 лет.
Где Вы покупаете герконы которые залипают?
Baks
Столько шумихи вокруг этих герконов, могу предложить самый простой вариант, ставить два геркона последовательно в один узел, вероятность залипания двух сразу минимальная, а четырёх одновременно......
Зачем усложнять схему транзисторным ключем? А если залипнут контакты реле? Тогда проще поставить твердотельное реле.

Fedor256 · 20.12.2009, 14:59

ИМХО Я бы датчики поменял местами. красный - рабочий, белый - аварийный. А так - респект и уважуха

Nox · 20.12.2009, 16:33

Дима привет!
Датчики не моего производства, какие дали и сказали поставить их, так как они стоят. Скоро выкину фотки родных датчиков.

Nox · 26.07.2010, 19:14

Всем привет!
Продолжаю темку, готова поплавковая конструкция, очень удобна в точной регулировке, регулировать можно рабочие поплавки, аварийку и всё в целом под любую конструкцию сампа.

Sem · 26.07.2010, 19:18

Nox, в качестве датчика используется....?

Nox · 26.07.2010, 19:23

Цитата:

Допис від Sem

Nox, в качестве датчика используется....?

Всё теже вазовские поплавки, распилены и залиты эпоксидкой.

Dimitri · 26.07.2010, 20:03

ой как то стремно

Aleksandr P. · 26.07.2010, 20:28

Цитата:

Допис від Nox

Всё теже вазовские поплавки, распилены и залиты эпоксидкой.

Виталий,автодолив в морской аквариумистике вещь ,конечно,необходимая,но он всё же должен быть максимально надёжным и в первую очередь по элементной базе,а далее уже по исполнению.
Пожалуй самыми надёжными герконовыми датчиками считаются датчики фирмы Crydom,они бывают в самом различном исполнении,мне больше понравились те что рычагом.
http://www.insynet.ru/cat/02/104_1.htm

Nox · 26.07.2010, 20:54

Aleksandr P., Саша, не спорю что, датчики Crydom надежны, но и ВАЗовские тоже себя зарекомендовали с хорошей стороны, по крайней мере, сколько я уже с ними работаю, сбоев не было. Раньше просто ставил готовые конструкции датчиков на штатив, были протечки из-за негерметичности, сейчас это решаемо при помощи полной заливки эпоксидной смолой.
