Доработал самый простой самодельный внешник.

[Crecker]

Вобщем это очередной вариант фильтра из пластиковой трубы, но с небольшими доработками. Я долго гуглил, и когда все перегуглил, оказалось что в инете представлены два варианта подключения входного шланга.
Первый: В верхней крышке, с продолжением к днищу внутри фильтра. Подразумевает загрузку наполнителем через днище. Не очень то удобно.
Второй: Шланг подключается внизу сбоку. В заглушке 200-250мм есть место чтобы вкрутить туда штуцер, но в 110мм особо не разгонишься, а чуть повыше уже драгоценное место теряется, да и герметизировать на неровной поверхности тяжелее. Было принято решение воткнуть в заглушку снизу, но как будет стоять? Потратил еще 3грн на "подставку"

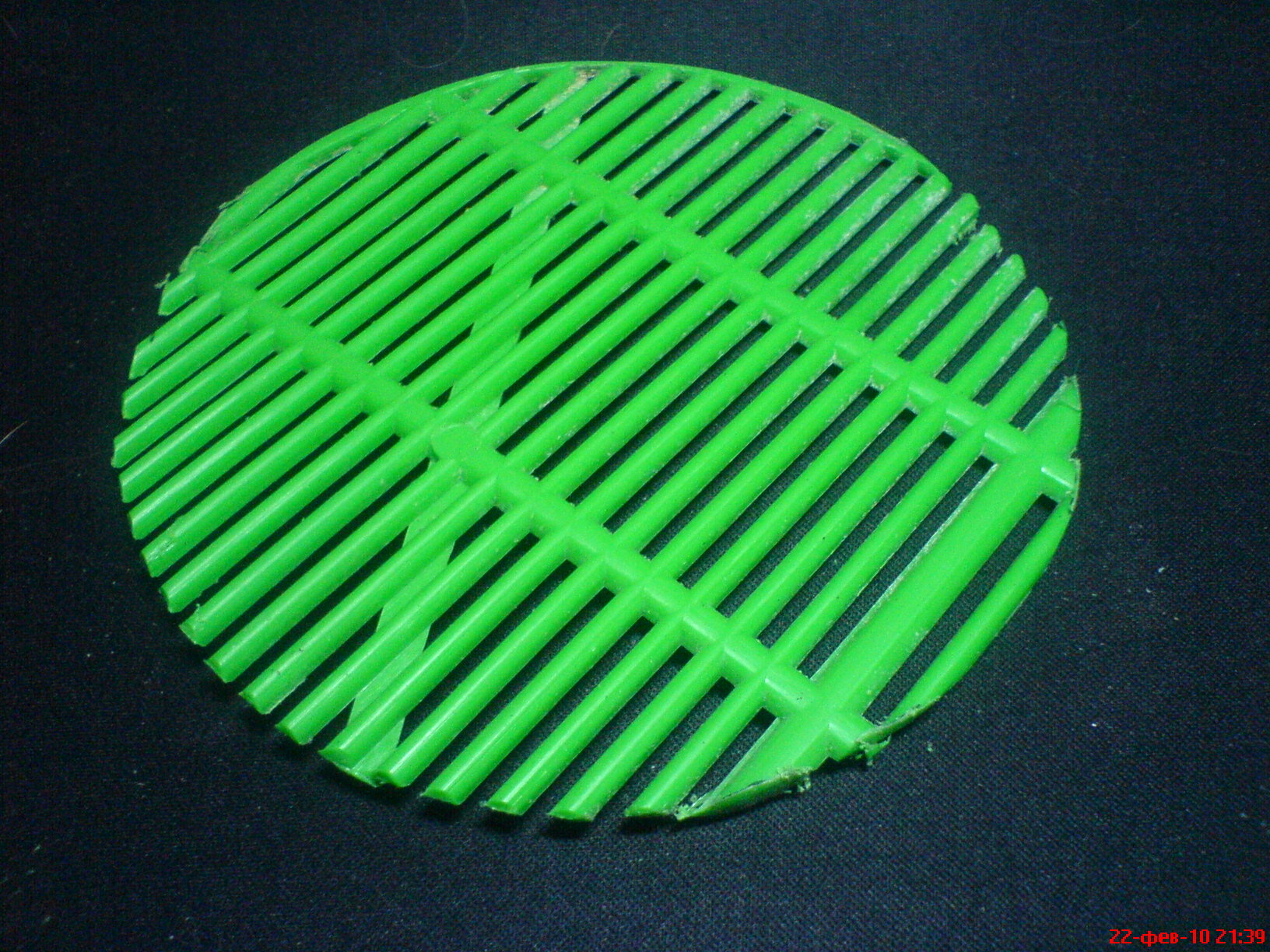

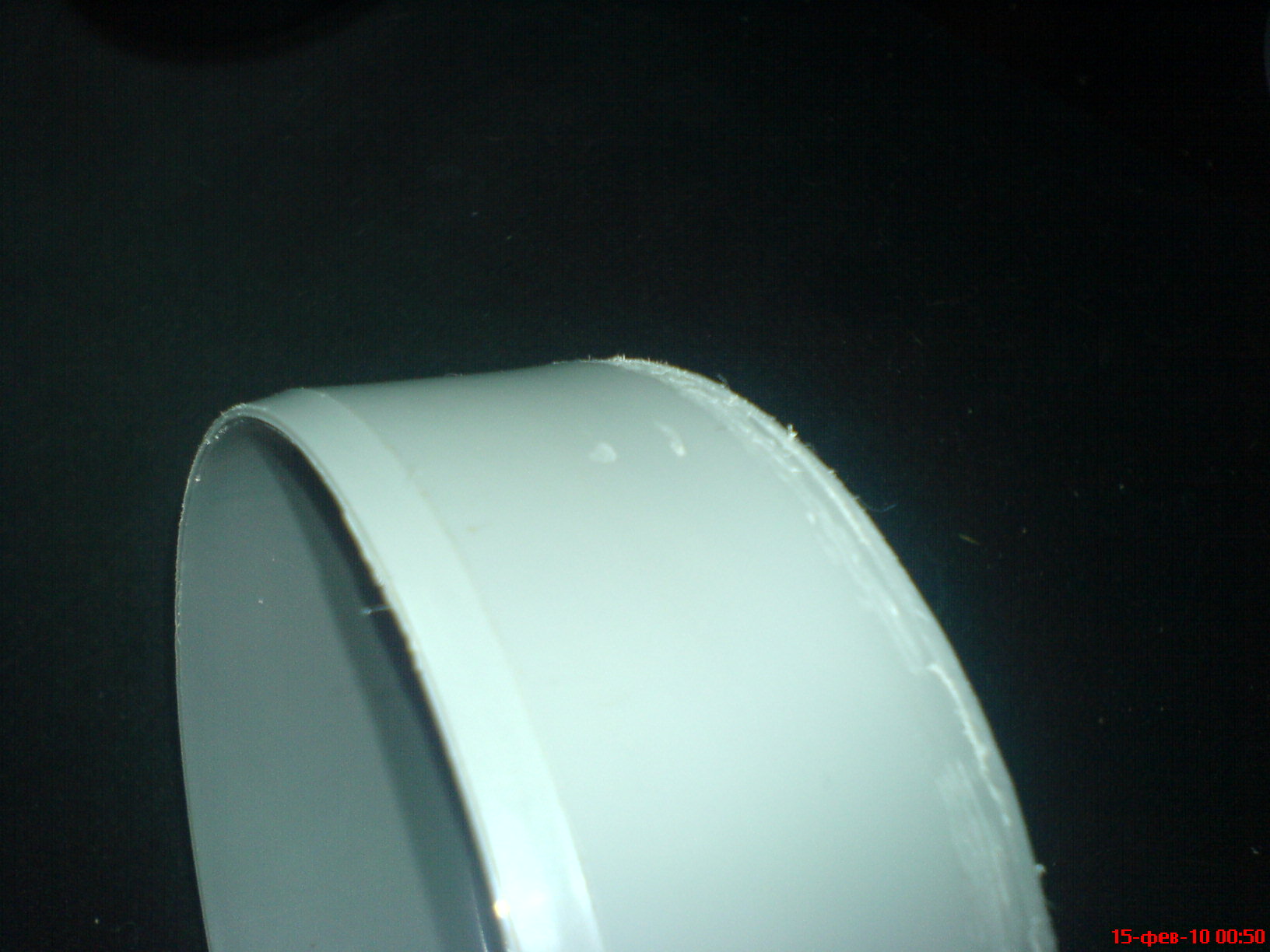

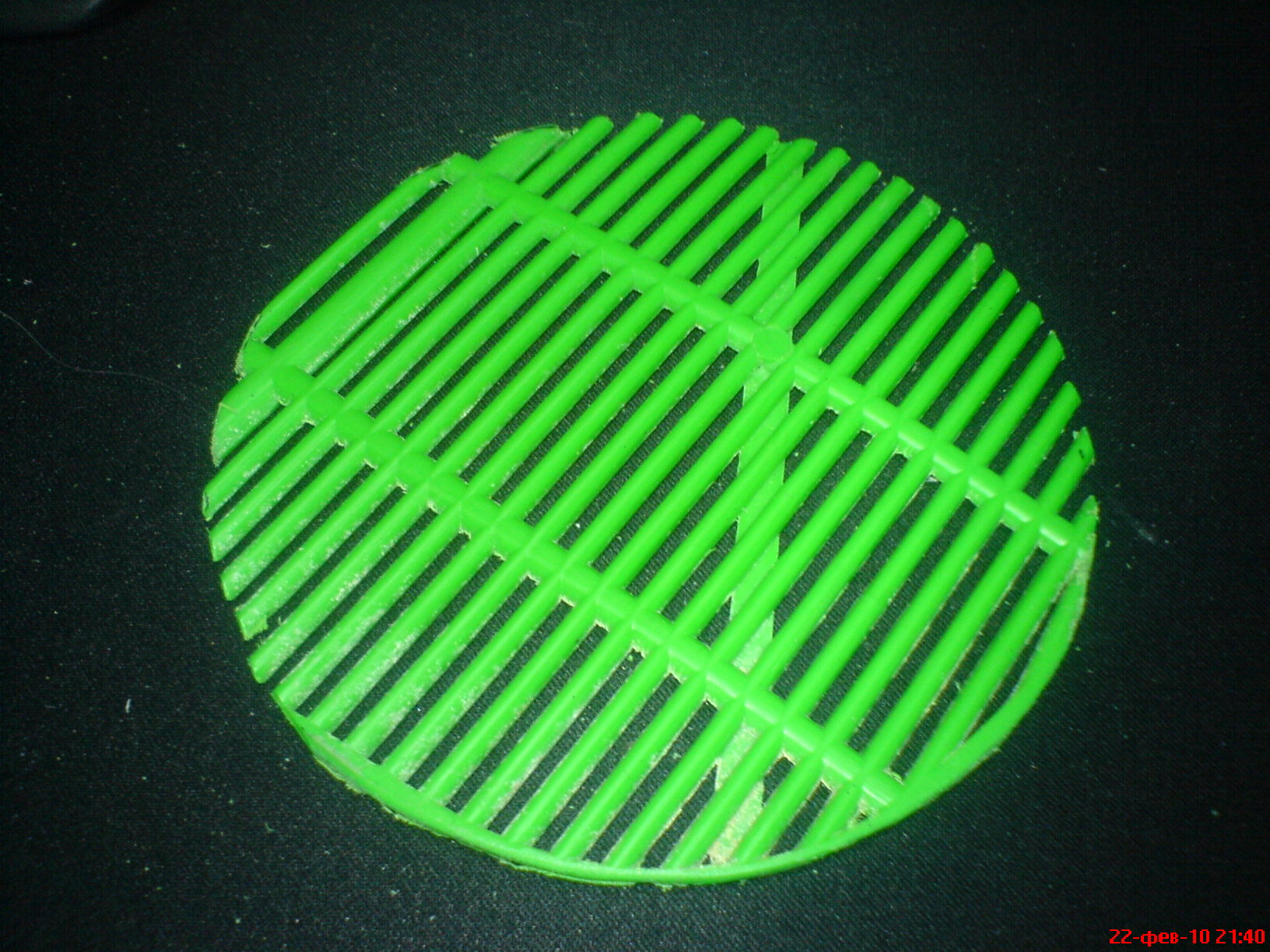

Второе что мне не нравилось в самодельных фильтрах, это отсутствие корзинок, можно конечно сепарировать просто сеткой, но загрузка-разгрузка и чистка будут снова не очень то и удобными. Потратил еще 9грн на изготовление корзинок. Обрезал ободок заглушек, и вырезал круг внутри, детально на фотках. В качестве сетки заюзался кошачий туалет, (коим она всеравно принебрегла и пользуется только песочком)
С пластиковыми штуцерами оказалась проблемка, их мне на рынке найти не удалось, и в магазине тоже. Купил фитинги для соединения металлопластиковых труб, по 5грн и по 2 грн гайки к ним. Вот собственно что получилось, может пригодится кому при создании своего творения.

Муфта - 8грн
Компенсатор - 12грн
Заглушка - 6шт х 3грн = 18грн
Штуцера - 2шт х 5грн = 10грн
Гайки - 2шт х 2грн = 4грн
Кошачий туалет не покупал, но в магазине сейчас такой 10-13грн
Помпа - покупалась очень давно гривен за 50, сейчас больше 100, но можно заменить атманом за 60грн. Трубки покупал на базаре, с запасом взял 3 метра по 5грн. Можно купить парочку краников, но пока не брал. Наполнители не считаю ибо тут каждый по своим целям. Но разобрать старый утюг и вытрусить из него керамические тарелки, или забить керамзитом, цеолитом, углем или еще чем можно бастро и недорого. Синтепон стоит 9грн полтора квадрата.
ИТОГО: ~137грн. Для сравнения в магазине Природа в Харькове помпа атман 202 и губка в сумме стоят 160грн.
Может за 100грн фильтров и не бывает, но до 150 можно собрать 100%

[Crecker]

Дополнительные фото...

[irek]

он наполнитель фильтра не будет засасывать? хотелось бы посмотреть в сборе что как располагается

[Crecker]

Еще не все фотки загрузились. Что то движок воюет со мной, по 10 раз каждую фотку приходится отправлять

[Crecker]

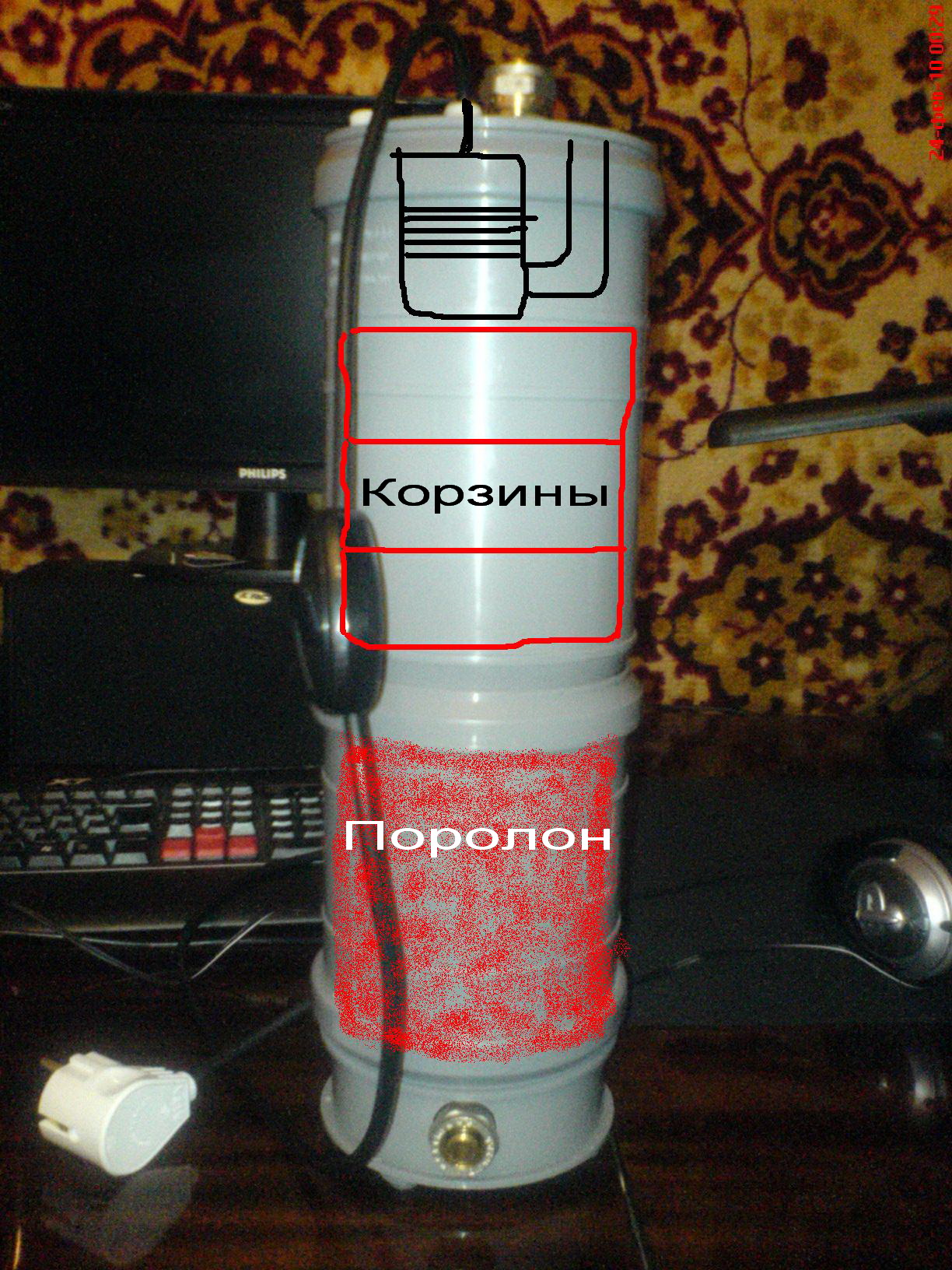

Корзинки ставятся сверху, половину наверно забью поролоном, или синтепоном, в корзинки можно насыпать керамику, сверху на последнюю корзинку ложится еще один кружок из пластиковой сетки. (чтобы не засосало туда ничего) Нужно еще одну сетку вырезать чтобы отделить поролон от нижнего штуцера. И все, можно юзать.
З.Ы. Корзины по диаметру точно такие как и сама труба, поэтому вода точно будет проходить через них даже с плотным наполнителем. Нижняя корзинка упирается в сужение компенсатора что не дает ей упасть ниже.

[olegpan]

А как насчет влияния медных фитингов на воду?

[Crecker]

Фитинги не медные а латунные, я поднимал этот вопрос, темка чуть ниже болтается. Корзина цеолита думаю полность исчерпает любые негативные последствия латуни.
Лень ехать на рынок Барабашова и бродить в поисках пластиковых. На том рынке что комне поближе я не нашел.

[monstermen]

а как вы соеденили всё это герметично? с помощью чего ?

[Владимир ШС]

Молодец!!! Я по твоей технологии себе тоже собираю внешник.

[Crecker]

Допис від monstermen

а как вы соеденили всё это герметично? с помощью чего ?

Что конкретно? Муфты? очень и очень плотно сидят на родных прокладках. Это я считаю недостаток, потому как разбирать это все дело оч тяжело.
А штуцеры с фум-лентой просто затянуты.

[Константин 47]

Crecker, Вот это Кулибины у нас в Харькове !!! Достойно перенять пример.
Прочесываем Барабашку в выходные за запчастями .

[Crecker]

Допис від константин 47

Crecker, Вот это Кулибины у нас в Харькове !!! Достойно перенять пример.
Прочесываем Барабашку в выходные за запчастями .

Спасибо Следующий будет по схеме пользователя Ветал но с моими доработками
Только что замерил реальную производительность.
Эксперимент проводился в ванной, где на одном уровне в самой ванной стоит кастрюлька (в кастрюльку с крана течет вода), рядом баклажка 10л. И собственно сам фильтр к которому подключено 2 шланга длинной 140см и внутренним диаметром 9мм. Пол фильтра забито пороном (губка что раньше служила с атмановской помпой, но служила плохо ) Две корзины набиты цеолитом и одна синтепоном, как и показано на схемке выше. Вода очень холодная (незнаю влияет ли это на пропаскание например поролона) Кастрюлька ниже уровня помпы, и шланг на уровне помпы. т.е. в отличии от акваса сосуды не сообщающиеся,, а шла именно перекачка с подъемом воды (пусть и не большим) Показатель 175л/ч или 10л за 3мин 27сек. Реальную производительность этой помпы не замерял в холостом ходу. Спасибо за внимание

[kvn79]

В общем нормальная конструкция - единственное, чем больше деталей, тем больше вероятность протечки на соединениях

[Crecker]

Допис від kvn79

В общем нормальная конструкция - единственное, чем больше деталей, тем больше вероятность протечки на соединениях

Полностью согласен. Так же важно прочностные качества применяемых деталей. Сейчас я даже не возьмусь прогнозировать где может быть течь. Гермовооды вроди бы проверены временем в разных конструкциях, штуцера на фуме затянуты очень сильно и протекут только если гайки раскрутятся. Стыки на прокладках годами держат канализационные трубы. Но на 100% исключить тоже не возьмусь

[Crecker]

Досихпор в работе. Полет нормальный, нареканий и жалоб никаких. По истечению шести месяцев буду чистить, отпишусь что там как внутри
