Старый 18.03.2010, 04:27   #1
Автодозатор Жидких Удобрений. Регулируемый.

Аватар для Mogicanin
Живу я тут

Регистрация: 01.08.2007
Адрес: Харьков
Сообщений: 429
Отправить сообщение для Mogicanin с помощью ICQ


Поблагодарил(а) : 671
Поблагодарили 1,860 раз(а) в 284 сообщениях
Записей в дневнике: 2
Mogicanin Mogicanin поза форумом 18.03.2010, 04:27
Рейтинг: (21 голосов - 5.00 средняя оценка)

Вот. Нашел на рижском форуме:
Пост 1,
Пост 2,
Видео

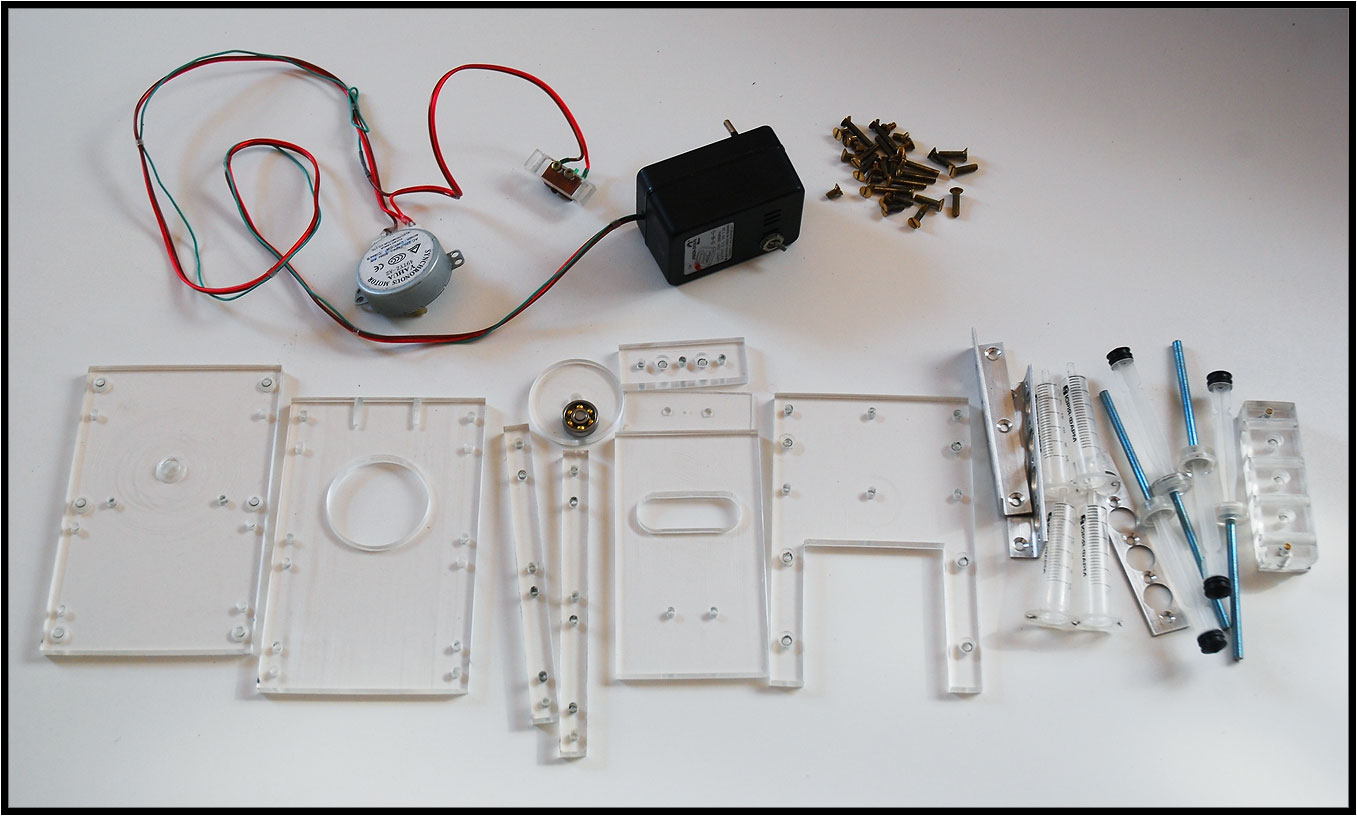

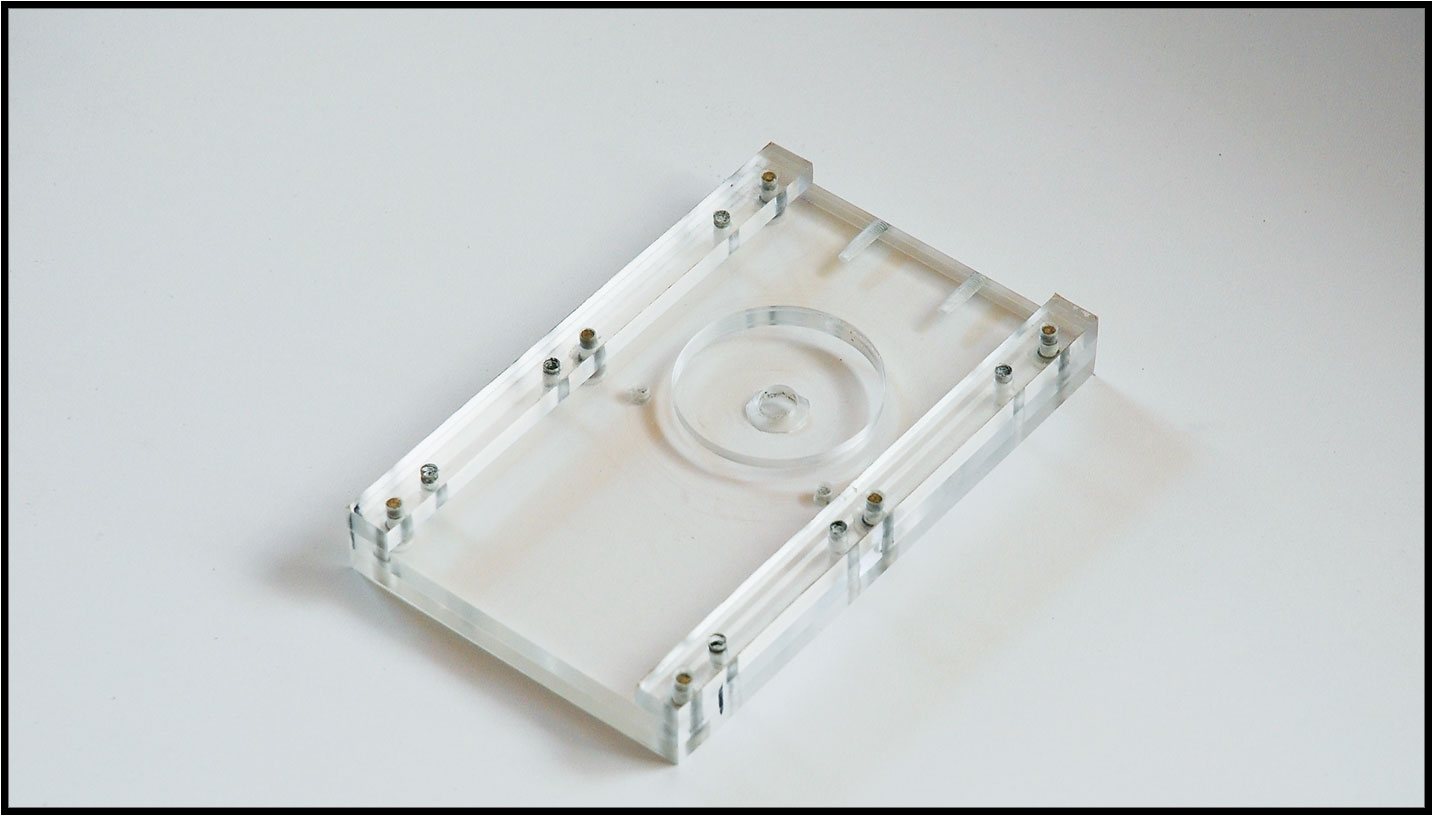

И сваял себе такую же игрушку:
Нажмите на изображение для увеличения
Название: 1 х.jpg
Просмотров: 5692
Размер:	146.2 Кб
ID:	63591
Подробнее:
Нажмите на изображение для увеличения
Название: 2 х.jpg
Просмотров: 5848
Размер:	141.9 Кб
ID:	63592Нажмите на изображение для увеличения
Название: 3 х.jpg
Просмотров: 4063
Размер:	64.1 Кб
ID:	63593Нажмите на изображение для увеличения
Название: 4 х.jpg
Просмотров: 3591
Размер:	73.1 Кб
ID:	63594Нажмите на изображение для увеличения
Название: 5 х.jpg
Просмотров: 3555
Размер:	91.7 Кб
ID:	63595
Нажмите на изображение для увеличения
Название: 6 х.jpg
Просмотров: 3640
Размер:	85.2 Кб
ID:	63596Нажмите на изображение для увеличения
Название: 7 х.jpg
Просмотров: 3495
Размер:	90.7 Кб
ID:	63597Нажмите на изображение для увеличения
Название: 8 х.jpg
Просмотров: 3459
Размер:	95.1 Кб
ID:	63598Нажмите на изображение для увеличения
Название: 9 х.jpg
Просмотров: 3490
Размер:	92.2 Кб
ID:	63599
Нажмите на изображение для увеличения
Название: 10 х.jpg
Просмотров: 3604
Размер:	113.1 Кб
ID:	63600Нажмите на изображение для увеличения
Название: 11 х.jpg
Просмотров: 3480
Размер:	107.8 Кб
ID:	63601Нажмите на изображение для увеличения
Название: 12 х.jpg
Просмотров: 3579
Размер:	109.9 Кб
ID:	63602Нажмите на изображение для увеличения
Название: 13 х.jpg
Просмотров: 3491
Размер:	101.0 Кб
ID:	63603
Нажмите на изображение для увеличения
Название: 14 х.jpg
Просмотров: 3785
Размер:	110.1 Кб
ID:	63604Нажмите на изображение для увеличения
Название: 15 х.jpg
Просмотров: 4155
Размер:	116.0 Кб
ID:	63605Нажмите на изображение для увеличения
Название: 16 х.jpg
Просмотров: 3856
Размер:	107.7 Кб
ID:	63606Нажмите на изображение для увеличения
Название: 17 х.jpg
Просмотров: 4744
Размер:	683.7 Кб
ID:	63607
Нажмите на изображение для увеличения
Название: 18 х.jpg
Просмотров: 5063
Размер:	163.1 Кб
ID:	63608Нажмите на изображение для увеличения
Название: 19 х.jpg
Просмотров: 5038
Размер:	263.2 Кб
ID:	63609

__________________

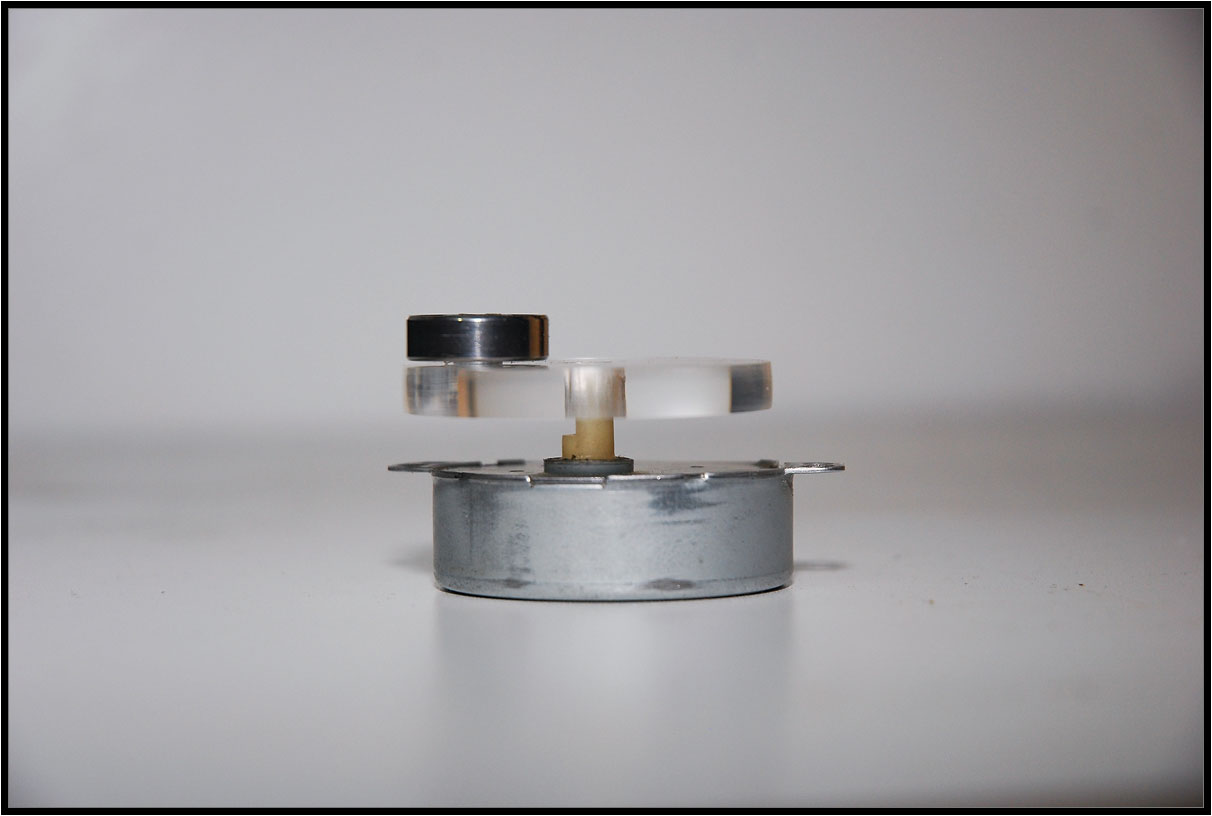

Эксцентрик подробно: толщина колеса эксцентрика 5мм, в качестве штока использован мебельный полкодержатель, подшипник625z на нем сидит плотно. (Во втором дозере использовал подшипник 626z(625го под рукой не оказалось), поэтому на полкодержатель надел кембрик из шланга от компрессора(подшипник садится очень плотно)
Нажмите на изображение для увеличения
Название: 3.jpg
Просмотров: 3365
Размер:	197.5 Кб
ID:	64253Нажмите на изображение для увеличения
Название: 4 a.jpg
Просмотров: 3088
Размер:	146.8 Кб
ID:	64254Нажмите на изображение для увеличения
Название: 5 a.jpg
Просмотров: 2980
Размер:	193.0 Кб
ID:	64255
Нажмите на изображение для увеличения
Название: 6a.jpg
Просмотров: 3473
Размер:	83.9 Кб
ID:	64256Нажмите на изображение для увеличения
Название: 7a.jpg
Просмотров: 3093
Размер:	58.8 Кб
ID:	64257Нажмите на изображение для увеличения
Название: 8a.jpg
Просмотров: 3368
Размер:	119.6 Кб
ID:	64258

Собираю такой же для второго аквариума. Немного доработал - на шток моторчика поставил подшипник 607z
Нажмите на изображение для увеличения
Название: 1 a.jpg
Просмотров: 3141
Размер:	172.9 Кб
ID:	64251Нажмите на изображение для увеличения
Название: 2 a.jpg
Просмотров: 3350
Размер:	142.5 Кб
ID:	64252

Черчение уже забывать стал(старею))), если что не понятно - спрашивайте.
Нажмите на изображение для увеличения
Название: чертеж.jpg
Просмотров: 17963
Размер:	173.5 Кб
ID:	64259
Эл.схему собрал друг, если есть вопросы или критика - задавайте, я передам.
Нажмите на изображение для увеличения
Название: схема ПРАВИЛЬНАЯ.JPG
Просмотров: 11079
Размер:	29.2 Кб
ID:	65664
Цитата:
Схема работает так:
При подаче напряжения конденсатор начинает заряжаться, при этом его сопротивление близко к 0. Мост, закороченный конденсатором по выходу, будет закороченным и по входу на время зарядки конденсатора. Двигатель, начав крутится замыкает контакты, самоподхватывает питание и сделает полный оборот. К этому времени конденсатор зарядится, ток через него не идет и после размыкания контактов мост выключится. Чтобы включить схему заново, надо ждать, пока конденсатор разрядится через цепочку диод - резистор. Время разряда задается номиналом резистора.
Starcomputer.

Крепление шприца к стержню толкателя лучше заказать токарю (размеры на рижском форуме). Если токаря нет, то деталь сложно - но можно сделать в домашних условиях из оргстекла с помощью дрели.

__________________
На первый взгляд исполнение может показаться очень сложным, но при наличии желания и свободного времени, а также всех компонентов и соответствующих инструментов, можно собрать за день-два.
Набор инструментов, который использовал я:
Нажмите на изображение для увеличения
Название: DSC_2119.jpg
Просмотров: 2824
Размер:	833.1 Кб
ID:	64261

Болгарку и электролобзик можно заменить ножевкой по металлу. Шуруповерт можно заменить дрелью и отверткой. Кривые руки заменить нельзя. Все остальное есть в каждом хозяйстве уважающего себя самоделкина.
Чуть не забыл, ленточная шлифмашина - незаменимый инструмент, если у Вас ее нет, то, на съэкономленные на фирменном дозаторе деньги, Вы сможете купить три таких).

Дерзайте, и все будет в АЖУРе(Автодозатор Жидких Удобрений. Регулируемый)!!! И удачных Вам ДОЗ!)))

__________________
©Сергей Светличный.

Последний раз редактировалось Mogicanin; 02.04.2010 в 19:47.. Причина: Указал толщину колеса эксцентрика
Просмотров: 171175
Ответить с цитированием
106 пользователей поблагодарили Mogicanin за данный пост:
1984kot (18.03.2010), 1GOG (13.05.2010), AfricaNN52 (03.04.2011), agorin (21.03.2010), Alexan (07.02.2016), AlexThunder (20.03.2010), amo (21.03.2015), AndreyTs (11.07.2010), Antonio_Enzo (18.03.2010), Apes (13.09.2010), Ashatshem (09.02.2011), Atikata (14.08.2011), avg (19.01.2012), Barabac (05.02.2012), BelkinS (18.03.2010), biabuchja (28.03.2010), Bober (26.04.2010), BSN (23.03.2010), calipsol (27.10.2010), cararama (26.11.2011), chack (18.03.2010), DarkIce (19.06.2012), DEaD_MOPO3 (02.09.2011), defender52 (05.06.2012), drei (18.03.2010), fev6ak (26.03.2012), fishm@n (09.04.2012), gena_sk (09.06.2012), gladi (17.02.2011), Gologer (27.04.2011), Gutsik (17.08.2013), harn (11.11.2011), iGagarin (24.01.2012), jakovru (24.03.2010), Konstantin-GN (10.07.2011), KostyaD (28.03.2010), kotiko (25.01.2011), Kriss (16.02.2014), Kristoff (19.11.2011), kusfu (22.06.2011), kvn79 (30.03.2010), Lexzx (22.03.2010), maxfortuna (18.03.2010), Maxim Pikel (13.02.2011), Messer (08.04.2010), nickanya (14.10.2010), nikservice (03.12.2012), Noe (08.04.2010), onarnia (24.12.2013), orthos (12.10.2010), Out (09.04.2010), PAS (28.03.2010), pel (11.10.2010), PETROVICH ZP (25.02.2012), pilsonis (26.01.2011), PyvovarPavlo (30.08.2015), qwertas (20.03.2010), rabeko (15.11.2011), Re@ctor (26.03.2010), red1157 (27.03.2010), RICON (24.08.2011), Rock&roll (26.03.2010), Romank (11.03.2011), ryuras (08.05.2010), sae74 (18.03.2010), sazin (22.03.2010), Sem (18.03.2010), sergo1973 (09.12.2011), Serioha (02.05.2011), Sesh (23.04.2011), shurulya (06.05.2010), Skif (18.03.2010), Slesh (21.06.2010), slondajk (05.05.2010), spav777 (03.12.2011), Starcomputer (18.03.2010), StasIvanovich (23.03.2012), Ty3uK (06.05.2010), V-klik (14.04.2011), VAM (18.03.2010), VKabanov (10.02.2011), VOKA (20.03.2010), xsx (29.06.2011), Xимик_UA (08.01.2012), Ye_Lviv (29.04.2010), zsnic (20.01.2014), ~viktorman~ (25.01.2013), аббат (13.04.2010), артем81 (15.02.2013), буцекрист (08.12.2013), Виктор У (02.04.2010), виталий 1973 (09.01.2012), виталик (12.07.2012), владимир 456 (18.03.2010), Иван Амурин (13.10.2015), Игорь-1 (14.09.2015), Кениец (18.03.2010), КРАК (31.01.2012), Ностальгия (20.03.2010), ОгнеЛо (05.11.2010), Огонёк (16.05.2011), Павлик Морозов (04.03.2014), Руслан 71 (25.10.2011), Сергей Николаевич (14.04.2011), тешнер (01.07.2013), Янек (23.02.2012)
Старый 18.03.2010, 09:21   #2
Живу я тут


Аватар для Sem

Регистрация: 17.09.2004
Адрес: Киев, Троещина
Сообщений: 14,295
Поблагодарил(а) : 4,455
Поблагодарили 8,098 раз(а) в 4,275 сообщениях
Записей в дневнике: 7
Отправить сообщение для Sem с помощью ICQ Отправить сообщение для Sem с помощью Skype™
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Сергей, чертежи?
__________________
Страна ублюдков и воров.


__________________

Sem поза форумом   Ответить с цитированием
Пользователь, который поблагодарил Sem за данный пост:
Mogicanin (20.03.2010)
Старый 18.03.2010, 12:13   #3
Днепропетровский клуб аквариумистов


Аватар для Кениец

Регистрация: 31.03.2005
Адрес: Днепропетровск, Левобережный-3
Сообщений: 4,541
Поблагодарил(а) : 2,077
Поблагодарили 3,163 раз(а) в 1,412 сообщениях
Отправить сообщение для Кениец с помощью ICQ Отправить сообщение для Кениец с помощью Skype™
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Отличная работа!
__________________
Эксперимент - судья всех споров


__________________

Кениец поза форумом   Ответить с цитированием
Пользователь, который поблагодарил Кениец за данный пост:
Mogicanin (20.03.2010)
Старый 18.03.2010, 12:35   #4
Moderator


Аватар для chack

Регистрация: 12.02.2008
Адрес: Оболонь, Петровка
Сообщений: 8,669
Поблагодарил(а) : 2,455
Поблагодарили 2,835 раз(а) в 2,034 сообщениях
Отправить сообщение для chack с помощью Skype™
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Сложный конечно в повторении, однако прикольная вещица. Компактный очень!
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме

chack поза форумом   Ответить с цитированием
Пользователь, который поблагодарил chack за данный пост:
Mogicanin (20.03.2010)
Старый 18.03.2010, 14:52   #5
Живу я тут


Аватар для BelkinS

Регистрация: 25.02.2009
Адрес: Россия, Новосибирск
Сообщений: 485
Поблагодарил(а) : 71
Поблагодарили 594 раз(а) в 201 сообщениях
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Красивое исполнение!!!
А какая логика работы устройства? Движок делает один оборот и выключается микропереключателем? Дальше вручную запускать?
Выпрямитель с таким большим конденсатором ИМХО слишком жирно для питания одного светодиода, если я правильно разобрался в схеме.

BelkinS поза форумом   Ответить с цитированием
Пользователь, который поблагодарил BelkinS за данный пост:
Mogicanin (20.03.2010)
Реклама помогает развиваться
Старый 20.03.2010, 09:19   #6
Живу я тут


Аватар для Mogicanin

Регистрация: 01.08.2007
Адрес: Харьков
Сообщений: 429
Поблагодарил(а) : 671
Поблагодарили 1,860 раз(а) в 284 сообщениях
Записей в дневнике: 2
Отправить сообщение для Mogicanin с помощью ICQ
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Цитата:
Сообщение от BelkinS Посмотреть сообщение
А какая логика работы устройства? Движок делает один оборот и выключается микропереключателем? Дальше вручную запускать?
Выпрямитель с таким большим конденсатором ИМХО слишком жирно для питания одного светодиода, если я правильно разобрался в схеме.
В ручную ничего запускать не нужно, дозатор включается таймером, сделав один оборот - выключается микропереключателем и т.д. Схема ниже.
________________

Цитата:
"....."
- содержание поста, схему и чертеж перенес в стартовый топ.
__________________
©Сергей Светличный.


Последний раз редактировалось Mogicanin; 21.03.2010 в 02:52..
Mogicanin поза форумом   Ответить с цитированием
4 пользователей поблагодарили Mogicanin за данный пост:
sae74 (20.03.2010), Sem (20.03.2010), VOKA (20.03.2010), хитёр бобёр (20.03.2010)
Старый 20.03.2010, 10:00   #7
Живу я тут


Аватар для BelkinS

Регистрация: 25.02.2009
Адрес: Россия, Новосибирск
Сообщений: 485
Поблагодарил(а) : 71
Поблагодарили 594 раз(а) в 201 сообщениях
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Спасибо, теперь понятно, движок делает ЦЕЛОЕ число оборотов, количество оборотов определяется временем включения от таймера. Микропереключатель нужен для остановки двигателя в исходном положении.

BelkinS поза форумом   Ответить с цитированием
Пользователь, который поблагодарил BelkinS за данный пост:
Mogicanin (20.03.2010)
Старый 20.03.2010, 10:19   #8
Живу я тут


Аватар для Mogicanin

Регистрация: 01.08.2007
Адрес: Харьков
Сообщений: 429
Поблагодарил(а) : 671
Поблагодарили 1,860 раз(а) в 284 сообщениях
Записей в дневнике: 2
Отправить сообщение для Mogicanin с помощью ICQ
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

В схеме есть одно неудобство - пока не разрядится конденсатор, следующее включение не возможно. (Время разрядки еще не засекал, около получаса). Для меня не принципиально, но всеже.
__________________
©Сергей Светличный.


Последний раз редактировалось Mogicanin; 20.03.2010 в 10:41..
Mogicanin поза форумом   Ответить с цитированием
Старый 20.03.2010, 11:00   #9
Живу я тут


Аватар для BelkinS

Регистрация: 25.02.2009
Адрес: Россия, Новосибирск
Сообщений: 485
Поблагодарил(а) : 71
Поблагодарили 594 раз(а) в 201 сообщениях
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Цитата:
Сообщение от Mogicanin Посмотреть сообщение
следующее включение не возможно
По-видимому так задумано автором схемы, иначе я вообще не вижу смысла всей этой электронной обвязки.... Ждем комментов спецов :-)

BelkinS поза форумом   Ответить с цитированием
Старый 20.03.2010, 20:55   #10
Живу я тут


Аватар для Mogicanin

Регистрация: 01.08.2007
Адрес: Харьков
Сообщений: 429
Поблагодарил(а) : 671
Поблагодарили 1,860 раз(а) в 284 сообщениях
Записей в дневнике: 2
Отправить сообщение для Mogicanin с помощью ICQ
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Цитата:
"....."
Содержание поста перенес в стартовый топ.
__________________
©Сергей Светличный.


Последний раз редактировалось Mogicanin; 21.03.2010 в 02:48..
Mogicanin поза форумом   Ответить с цитированием
Пользователь, который поблагодарил Mogicanin за данный пост:
Sem (20.03.2010)
Старый 20.03.2010, 21:03   #11
Бан за нарушения


Регистрация: 04.01.2009
Адрес: Полтава
Сообщений: 5,497
Поблагодарил(а) : 6,249
Поблагодарили 5,752 раз(а) в 2,266 сообщениях
Записей в дневнике: 8
Отправить сообщение для sae74 с помощью ICQ Отправить сообщение для sae74 с помощью Skype™
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Респект и Уважуха!


__________________

sae74 поза форумом   Ответить с цитированием
Пользователь, который поблагодарил sae74 за данный пост:
Mogicanin (20.03.2010)
Старый 20.03.2010, 21:05   #12
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Регистрация: 22.05.2009
Адрес: Варшава-Вишенка
Сообщений: 12,814
Поблагодарил(а) : 2,468
Поблагодарили 5,195 раз(а) в 3,380 сообщениях
Записей в дневнике: 14
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Mogicanin, Хорошая схема, но больше всего понравились сегменты рук ))))
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well


__________________

pimass поза форумом   Ответить с цитированием
2 пользователей поблагодарили pimass за данный пост:
Mixterek (31.01.2016), Mogicanin (20.03.2010)
Старый 20.03.2010, 22:04   #13
Живу я тут


Аватар для Yurik

Регистрация: 02.07.2007
Адрес: Одесса
Сообщений: 982
Поблагодарил(а) : 362
Поблагодарили 664 раз(а) в 310 сообщениях
Отправить сообщение для Yurik с помощью ICQ Отправить сообщение для Yurik с помощью MSN Отправить сообщение для Yurik с помощью Skype™
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

А ручки у Mogicanin золотые.Отличная работа.
__________________
С ув. Юрий


__________________

Yurik поза форумом   Ответить с цитированием
Пользователь, который поблагодарил Yurik за данный пост:
Mogicanin (20.03.2010)
Старый 21.03.2010, 23:01   #14
Активный участник форума


Регистрация: 27.03.2009
Адрес: Latvija
Сообщений: 189
Поблагодарил(а) : 63
Поблагодарили 75 раз(а) в 41 сообщениях
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Красиво сделано, аккуратно! Отдельный респект Jakovru за разработку конструкции

agorin поза форумом   Ответить с цитированием
2 пользователей поблагодарили agorin за данный пост:
jakovru (24.03.2010), Mogicanin (21.03.2010)
Старый 27.03.2010, 00:58   #15
Живу я тут


Аватар для Re@ctor

Регистрация: 02.09.2008
Адрес: Днепродзержинск Life 093-712-48-18, КС 098-369-57-36
Сообщений: 1,067
Поблагодарил(а) : 514
Поблагодарили 484 раз(а) в 214 сообщениях
Отправить сообщение для Re@ctor с помощью ICQ Отправить сообщение для Re@ctor с помощью Skype™
Re: Автодозатор Жидких Удобрений. Регулируемый. ===www.aquaforum.ua===

Вот это да! Изделие мировой значимости! Огромный респект за проделанную работу и желание делиться опытом!
Такие темы, как вызов для меня - ВОЗЬМИ И СДЕЛАЙ!
Статья месяца, однозначно, а может и более длительного периода времени...


__________________

Re@ctor поза форумом   Ответить с цитированием
3 пользователей поблагодарили Re@ctor за данный пост:
jakovru (27.03.2010), Mogicanin (27.03.2010), Александр Рябцев (31.05.2010)


Share/Bookmark

Ответ

Метки
автоматический, дозатор, удобрения


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы
Опции просмотра

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.

Быстрый переход







Текущее время: 06:32. Часовой пояс GMT +3.


Powered by vBulletin® Version 3.8.7
Copyright ©2000 - 2017, Jelsoft Enterprises Ltd. Перевод: zCarot
(с)Бешлега Александр Анатольевич, 2002-2015. Использование материалов сайта без ссылки на источник запрещено.
Благодарим за лицензионную версию форума компанию Барбус, представителя торговой марки Sera в Украине.

Друзья форума: www.akvariumi.com.ua/; Интернет-магазин аквариумных товаров "У Водяного" http://eshop.aqua.in.ua/; Интернет-магазин http://ezoo.com.ua/

AQA.ru  - все об аквариумах

no new posts
