Простой реактор СО2 без лишних заморочек из фильтра для стиральных машин

[pel]

Схема реактора:



Купил вот такой фильтр для смягчения воды для стиральной машины. Самый маленький и дешевый из имеющихся - за 75 грн:




Девайс в сборе. Как видите, родная трубка довольно короткая - хотелось бы подлиннее:



Купил на базаре такую вот трубку (продается на метры) и вставил вместо родной - теперь почти до самого дна будет доставать. Диаметр трубки оказалась чуточку меньше, чем нужно - подправил дело фум-лентой:

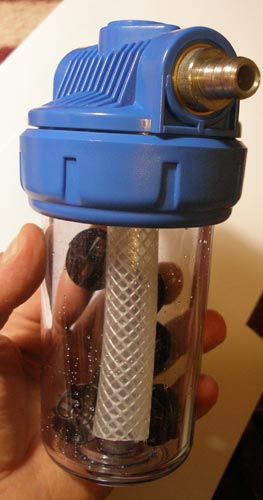

Так выглядит данный девайс с неродной трубкой. Еще биошары кинул для лучшего перемешивания (правда, они, биошары, не болтаются из-за недостатка места. Нужно, пожалуй, напополам их разрезать, чтоб со всех сторон окружали трубку для лучшего перемешивания):




Токарь вырезал из нержавейки такие вот переходники на трубку нужного диаметра. Переходники, как видите, с елочкой. Почему переходники из нержавейки (ведь на базаре из латуни продаются уже готовые)? Здесь пишется об опасности медесодержащих предметов в аквариуме - лучше перестраховаться, чем недостраховаться :-)



Фум-лента - для изоляции соединений. Необходимая вещь в данном случае. Хотя нам еще понадобиться разводной ключ - уж его-то, думаю, нет необходимости фотографировать :-)



Кстати, boba88 настоятельно не рекомендует такой (турецкой) фум-лентой пользоваться - подробнее здесь

Опять та же фум-лента:



Только в таком направлении наматываем фум-ленту на переходник - при закручивании она, лента, не будет сминаться:



Девайс в собранном виде:




Крупным планом - переходник, ввинченный в девайс:



Один такой реактор, висящий на стенке 30-литрового акваса:




Для супер-пуппер надежного соединения трубки с переходником фиксируем его таким хомутиком. Для маленьких девайсиков (где давление воды небольшое) в этом необходимости нет, а вот в случае мощных внешников (как у меня - рассчитанных на 150 литров) в этом есть необходимость - давление воды ого-го, и если даже небольшая протечка будет, результаты будут плачевными:




Реактор, который стоит после внешника Эхейм 2322. СО2 подается через иглу от капельницы. Что интересно, вода через дырку для иглы не просачивается (может, потому что трубка довольно толстая?):

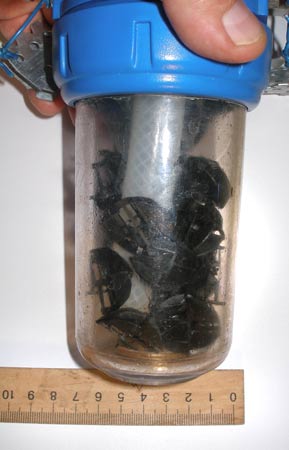

В маленьком аквасе реактор стоял без биошаров - было заметно, что в аквас проскакивают маленькие пузырьки СО2. Так как колба маленькая и с обеих сторон от трубки биошары свободно не поместятся, нарезал биошары пополам вот так:


Окончательный вариант на 30-литровом аквасе. Половинки биошаров всплыли. Вроде бы проскакивания пузырьков не наблюдается:


Справедливости ради нужно сказать, что идея такого девайса не моя - увидел нечто подобное у boba88, за что ему респект и уважуха!

Если сравнить его с таким вариантом, вот что приходит на ум:

Преимущества:
- первое и главное: вода идет сначала по более широкой колбе, потом всасывается в более узкую трубку. Следовательно, имхо, пузырьки газа не так увлекаются водой и не уходят нерастворенные;

- второе: более простой вариант. Не надо распиливать фильтр для вставки обратного клапана. Насколько понимаю, этот обратный клапан нужно вклеивать в выпиленную для него дырку, иначе возможны протечки.

Недостаток:
- газ подается через иголку. Через дырку для иголки возможно просачивание воды, что не есть хорошо.

А что скажете вы?

==============================================

Добавлено в сентябре 2012-го:

Недавно усовершенствовал конструкцию - убрал иголку, просверлил дырку в крышке и вклеил эпоксидкой обратный клапан:


Общий вид (извините за качество - фотик снимает не ахти):


Реактор расположен у меня не ровно по горизонтали, но приподнята сторона, где входит вода. Тогда нерастворенные пузырьки газа поднимаются вверх ко входу - это позволяет быть им постоянно внутри течения воды.

[PUPAS]

интересно.. но..
как растворение? если газ пустить непрерывной струёй через счетчик пузырей.. то какое получается растворение?

[pel]

Сообщение от PUPAS

интересно.. но..
как растворение? если газ пустить непрерывной струёй через счетчик пузырей.. то какое получается растворение?

Непрерывной струей? Честно говоря, не пускал так. Максимум - 2-4 пузыря/сек. Газ себе болтается наверху. Пузырьки мелкие, и, хоть и течение воды сильное, до дна, как наблюдаю, они не успевают доплыть - всплывают наверх. Потом опять увлекаются течением и опять всплывают.

Можете этот вопрос с boba88 обсудить. Он говорил, что на 100% растворение идет. Поэтому и понравилась идея такого реактора

[PUPAS]

pel, просто если пузырьки поднимаются опять вверх они там не сбиваются в один большой пузырь?..
а может завтра крутанете завтра клапан по сильнее..что б пузыри не успевали считать.. и посмотрите как реактор себя за пару минут будет вести..
потому что у меня все сделано как в той теме.. но газ до конца не растворяет ((
если подаю больше 3-4 в секунду реактор плюется...

[pel]

Сообщение от PUPAS

pel, просто если пузырьки поднимаются опять вверх они там не сбиваются в один большой пузырь?..
а может завтра крутанете завтра клапан по сильнее..что б пузыри не успевали считать.. и посмотрите как реактор себя за пару минут будет вести..

потому что у меня все сделано как в той теме.. но газ до конца не растворяет ((
если подаю больше 3-4 в секунду реактор плюется...

Чего ж откладывать - сейчас крутанул. Пару минут почти непрерывной струей шло.
Нормально реактор себя вел. Большой пузырь не заметил (может, он не успел образоваться)? Было много небольших пузырей, которые вверх-вниз увлекались течением воды, но, все же, не заметил, чтоб какие-то пузыри полностью уходили с водой - вроде все поднимались.

К тому же можно накидать мелкие биошары - тогда наверняка пузыри не будут уходить с водой.

Учитывайте все же то, что диаметр банки намного больше диаметра трубки. И если, как в той теме, вода из трубки поступает, так ведь и течение воды намного выше в трубке должно быть (по стравнению с самой банкой реактора) - соответственно намного выше вероятность того, что с течением газ будет уходить, не успев раствориться.

Правда, пожалел, что так сильно напузырял СО2 - вижу, некоторые рыбасики стали воздух глотать...

[PUPAS]

pel, со2 офф.. а свет пусть погорит ) скоро их отпустит..)
спасибо)

я так понял что очень хорошо растворяет.. странно.. зачем тогда все по другому делают.. потому что у меня растворяет паршивенько) я аж разочаровался)))

[pel]

Сообщение от PUPAS

pel, со2 офф.. а свет пусть погорит ) скоро их отпустит..)
спасибо)

Уже попустило. Да и несильно-то и прихватило.

Сообщение от PUPAS

я так понял что очень хорошо растворяет.. странно.. зачем тогда все по другому делают.. потому что у меня растворяет паршивенько) я аж разочаровался)))

Может, как я писал, все дело в том, что газ из-за быстрого течения в узкой трубке уходит с водой?

[boba88]

Вставлю свои 5 копеек. Малая колба годится для реактора на банку максимум 200-250л. Для аквариума бОльшего размера её ёмкость маловата. Даже большая колба не справляется полностью в травнике 450л. Биошары дают эффект, но проблема в том, что их течением внутри колбы придавливает к дну и их КПД заметно падает. Я проблему решил следующим образом. Внутри колбы на входе поставил пластиковый отбойник под углом 45 градусов. Теперь ток воды закручивается внутри колбы по спирали, что перемешивает СО2 значительно эффективнее.

[pimass]

boba88, Володя, а схему или фото? А ещё лучше и того и того и можно без хлеба (с)

[boba88]

а схему или фото?

Фото не получится, отбойник стоит внутри кармана стакана - фиг его увидишь. А схемка простенько

[boba88]

первый раз не правильно изобразил, вот так правильно

[pel]

Сообщение от boba88

Вставлю свои 5 копеек. Малая колба годится для реактора на банку максимум 200-250л.

Уря, у меня всего 140

Сообщение от boba88

Для аквариума бОльшего размера её ёмкость маловата. Даже большая колба не справляется полностью в травнике 450л.

Может, тогда 2 колбы поставить последовательно (если газ проскакивает - будет дорастворяться в следующей колбе)?

Сообщение от boba88

Биошары дают эффект, но проблема в том, что их течением внутри колбы придавливает к дну и их КПД заметно падает.

Так надо тогда их навалить до самого верха?
Если заметили по фоткам, биошары не такие уж и маленькие и с обеих сторон от трубки не помещаются. Только что подумал - мож, их наполовину разрезать и половинками закидать колбу?

Сообщение от boba88

Я проблему решил следующим образом. Внутри колбы на входе поставил пластиковый отбойник под углом 45 градусов. Теперь ток воды закручивается внутри колбы по спирали, что перемешивает СО2 значительно эффективнее.

Идея понятна, а как практически это сделать? Вклеить пластиковую перегородку под углом 45 градусов?

[boba88]

Сообщение от pel

Может, тогда 2 колбы поставить последовательно (если газ проскакивает - будет дорастворяться в следующей колбе)?

Можно, но не проще ли одну, но большую?

Сообщение от pel

Так надо тогда их навалить до самого верха?

Их основное предназначение - перемалывать пузырьки СО2, а так, кроме добавочного сопротивления потоку, они ничего не дадут.

Сообщение от pel

Идея понятна, а как практически это сделать? Вклеить пластиковую перегородку под углом 45 градусов?

Элементарно, Ватсон. Вырезаешь необходимую по размеру пластинку из любой пластмассы и вклеиваешь под нужным углом на аквариумный силикон.

[Starcomputer]

Сообщение от boba88

но не проще ли одну, но большую?

И проще и дешевле и надежнее

[pel]

Сообщение от Starcomputer

И проще и дешевле и надежнее

Это ж и ежу понятно . Но написано ж было, что
Даже большая колба не справляется полностью в травнике 450л.

Тогда, получается, если не справляется одна (как понимаю, признак этого - газ проскакивает нерастворенный), нужно ставить 2? Вторую колбу или на отдельную помпу, или последовательно после первой. Так?

Вырезаешь необходимую по размеру пластинку из любой пластмассы и вклеиваешь под нужным углом на аквариумный силикон.

О, про силикон - это мысль. Я сразу подумал, что эпоксидкой надо клеить
