+Аквариумный контроллер. Украина

[Sokol_And]

Аквариумный контроллер предназначен для точного измерения и поддержания заданной температуры аквариумной воды, а также для ступенчатого включения и выключения света, либо других нагрузок до 300 Вт.

Аквариумный контроллер оснащён микропроцессором PIC16F628A.

- Размеры 130х68х44мм пластиковый корпус черного цвета
- Плата самодельная.
- Экран жидкокристаллический.
- Подсветка экрана
- Две кнопки для настройки меню.

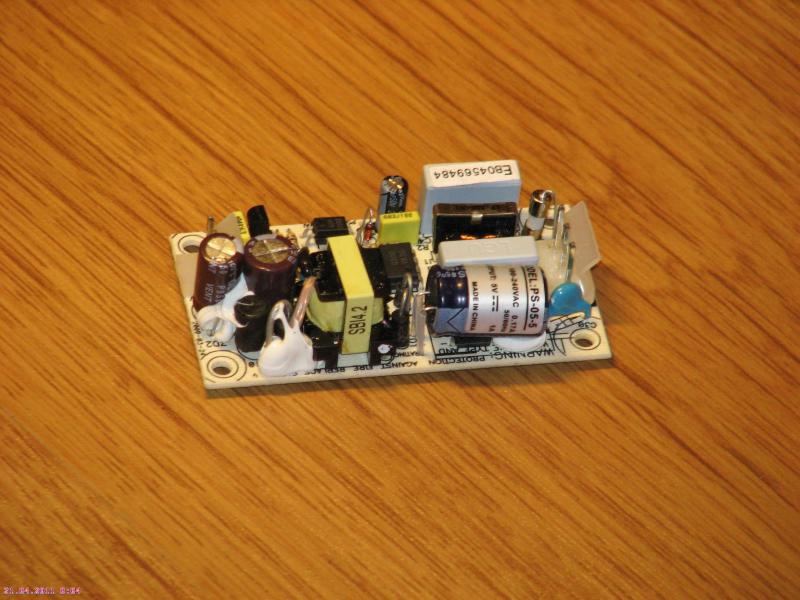

- Блок питания 5В.
- Часы реального времени DS1307. Батарейка для непрерывного хода часов.
- Энергонезависимая память данных.
- Три выхода на 220 В (BT136-800E.127). Каждый выход оснащен двойной розеткой.
- Один выход на термостат. Можно настроить на нагрев или охлаждение и два выхода на доп. нагрузку.

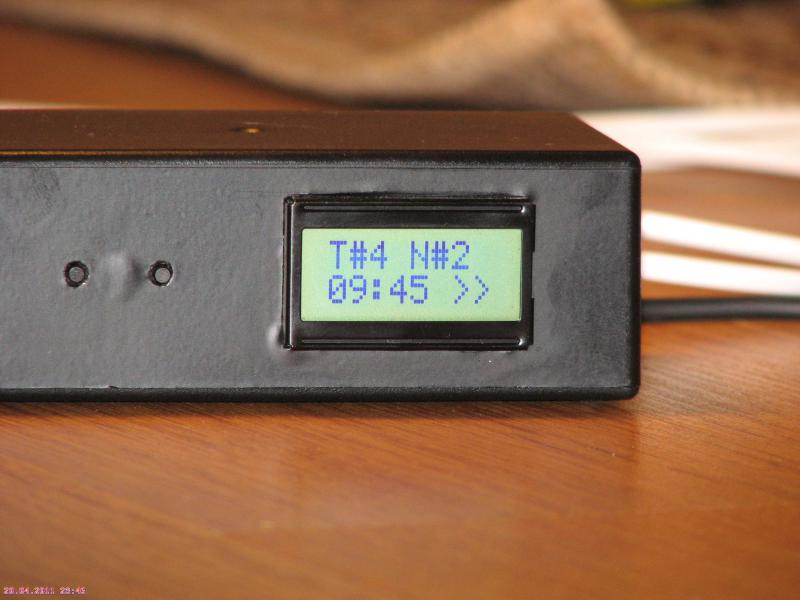

- Четыре независимо настраиваемых таймера. По два таймера на каждый выход.
- Таймеры. Настройка включение и выключение в заданное время. Дискретность 15 мин.
- Цифровой датчик температуры DS18B20. Длина провода 1.30 м
- Гистерезис ± 0.2ºC (задержка между включением и выключением)
- Цена деления 0.1ºC
- Погрешность ± 0.5ºC

Прибор полностью укомплектован и готов к использованию.

Доставка за счет покупателя службами Ин-Тайм, Деливери или Ваш Час.

Цена 550 грн.

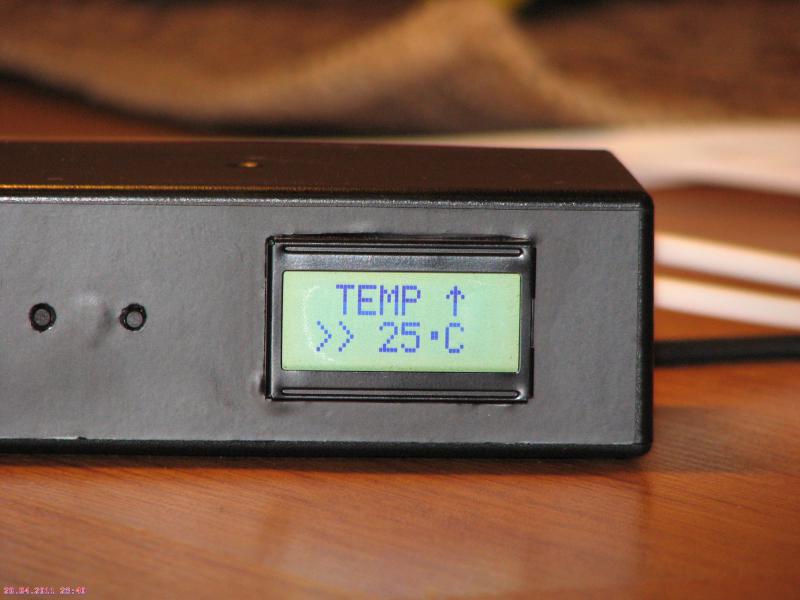

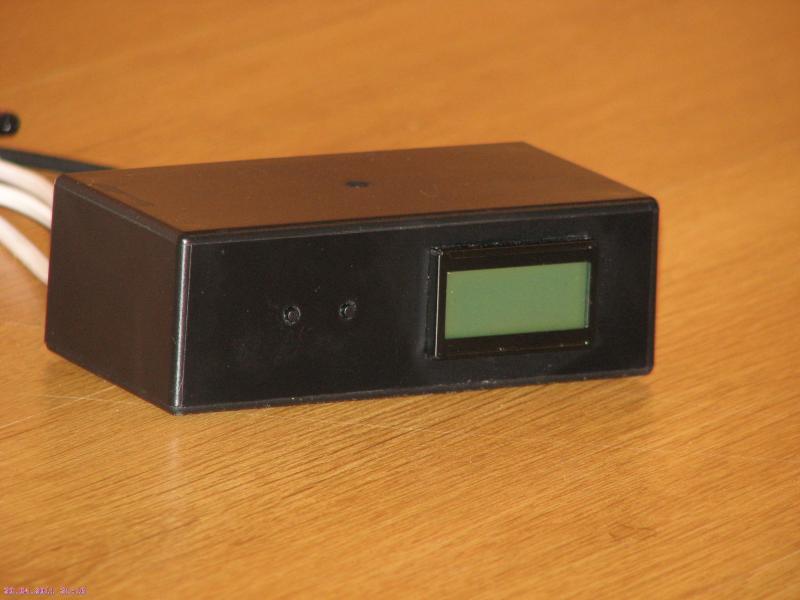

Фото прибора



P.S. Возможны изменения в прошивке и плате (например добавить дополнительно несколько датчиков температуры, и/или выходов на 220В). Возможно изготовление отдельно под заказ. Возможен вариант без корпуса.

[Sem]

Sokol_And, схему можно глянуть?

[Sokol_And]

Допис від Sem

Sokol_And, схему можно глянуть?

[Petro_P]

А для контроля рівня РН можете зробити?
Просто подібний девайс бачив з РН.

[Sokol_And]

Могу сделать с ph контроллером. Но только под заказ. Так как нужно покупать ph электрод.

[Sem]

Допис від Sokol_And

Так как нужно покупать ph электрод.

И менять процессор.-)
(либо добавлять внешний АЦП)

[Sokol_And]

Менять процессор дешевле и можно еще добавить выходы на 220В.

[FishHanter]

Как таймер работает с индукционными нагрузками?

[Sokol_And]

С аквариумными насосами работает нормально.

[Starcomputer]

Допис від Sokol_And

Менять процессор дешевле и можно еще добавить выходы на 220В.

Еще добавить ШИМ и получим вот это http://www.aquaforum.ua/showthread.php?t=34275
Хотя сам контроллер интересен в плане использования его в крышках, если конечно уменьшить размер платы до размеров дисплея. Три выхода (свет, ночной свет, обогреватель) вполне достаточно для обычного аквариума.
А что там за дисплей ?

[Sokol_And]

Допис від Starcomputer

А что там за дисплей ?

Winstar WH0802A

[Starcomputer]

Два ряда по 8 знакомест, 58х32 мм.
Можно переразвести плату и сделать действительно миниконтроллер для встраивания в крышки (если конечно автор поделится прошивкой ).

[Sokol_And]

Допис від Starcomputer

Два ряда по 8 знакомест, 58х32 мм.
Можно переразвести плату и сделать действительно миниконтроллер для встраивания в крышки

У меня вмонтировано в крышку. Но плата значительно больше дисплея.
Не получится так плотно развести плату, микроконтроллер, тиристоры, .... не все так просто ИМХО

Допис від Starcomputer

(если конечно автор поделится прошивкой ).

Не вопрос

[Starcomputer]

Допис від Sokol_And

Не получится так плотно развести плату, микроконтроллер, тиристоры

Ну можно попробовать
Развели ж более сложную под размер дисплея.
Заказать производство есть где.

[Starcomputer]

Sokol_And, номиналы компонентов на схеме где взять ? В частности кварцев и оптронов ?
