boba88 · 06.06.2011, 19:08

Разрабатывая новый девайс, пришлось разрабатывать как отдельный узел - недорогой и точный пневмодроссель (кран тонкой регулировки, в дальнейшем ПД). Предлагаемые пневмодроссели CAMOZZI, стОят примерно 100грв. и не рассчитаны на применение в системах с низким давлением и малым расходом. Они предназначены для регулирования сечения прохода в аэрографии, а даже самый маленький из аэрографов, имеет расход на порядок выше, чем необходимо для подачи СО2. Отсюда и довольно неточная настройка для небольших аквариумов с малой подачей и высокая цена, а альтернативы ему, увы, на рынке нет. Поэтому, не дожидаясь окончания изготовления всего устройства, выкладываю описание отдельно ПД.
Итак! Устройство ПД можно видеть на рис. Для его изготовления нам понадобятся:
1. простой аквариумный тройник
2. винт М3 длинной 15-20мм.+ гайка
3. отрезок стержня авторучки длинной 8мм
4. на вороток - что найдёте (задний колпачок авторучки, наконечник от тюбика суперклея, и т.д) Я использовал колпачок от ниппеля колеса велосипеда.
Изготовление.

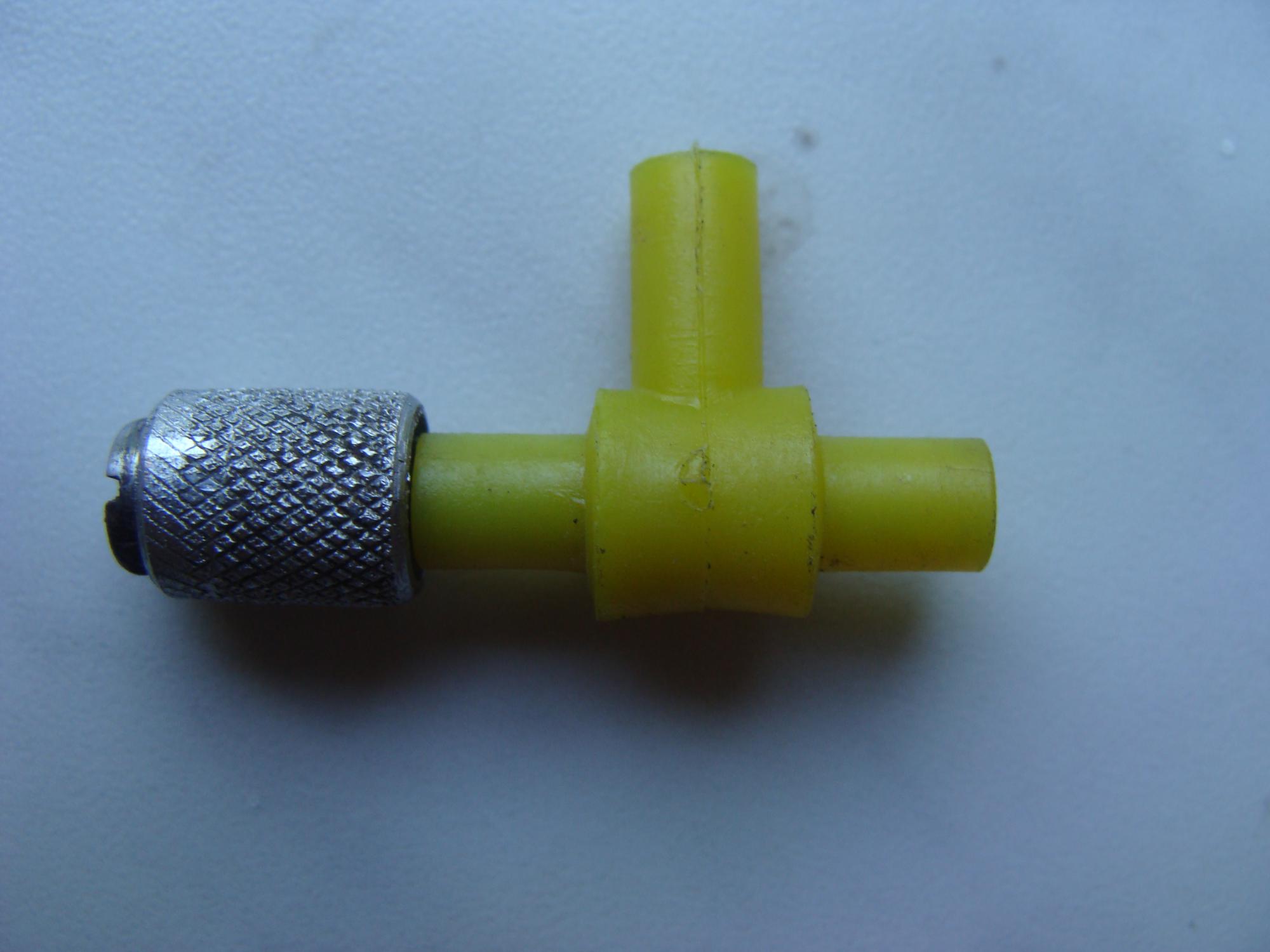

Постарайтесь найти тройник такой, как на фото. У него идеальные размеры прохода для изготовления ПД.
Самое сложное - сделать достаточно правильный конус на конце винта. Для этого, зажимаем винт в патроне дрели (лучше шуруповёрта), и под углом примерно 30 град. затачиваем на боковой поверхности наждака. На самом деле, угол конуса может быть любым, но чем он острее, тем "тоньше" будет регулировка. Затем, не вынимая заготовку из дрели, доводим поверхность конуса до зеркального состояния мелкой наждачкой и вулканитом. Доводка не обязательна, но желательна. Если у Вас будет нужда полностью перекрывать подачу, то шершавые стенки конуса не дадут этого сделать.
Просверленный маховик, одеваем на винт и закрепляем при помощи гайки.
Вкручиваем винт в один из рукавов тройника. Никаких проходов метчиком не потребуется, т.к сечение идеально подходит под М3, а материал тройника - полиэтилен, оптимален для этой операции.
Отрезаем от конца стержня авторучки 8мм. и "родным концом" вдавливаем отрезок в рукав тройника противоположный рукаву с винтом.
Всё! Писал дольше чем делал.
Ну и напоследок.
Рекомендую после полной сборки выкрутить полностью винт и смазать любой жирной смазкой (я использовал густую силиконовую, но покатит и вазелин и солидол) внутреннюю поверхность рукава тройника с резьбой. Это, при "слабой резьбе", гарантирует герметичность, а при тугой -облегчит регулировку.
Поигрался с ним на подаче целый день - работает идеально - Камоцци отдыхает

P.S. После небольшой доработки, возможен вариант для установки непосредственно в крышку реактора.

PETROVICH ZP · 06.06.2011, 20:05

Все гениальное очень простое. Молодец ,спасибо за хорошую идею. Уже пробую повторить.

boba88 · 06.06.2011, 20:07

Цитата:

Допис від PETROVICH ZP

Уже пробую повторить.

Ждём результата

Mustafa · 06.06.2011, 21:37

boba88, сказать что отлично- ничего не сказать!
это же высший пилотаж из подручных средств типа "бигуди и шариковая ручка" соорудить функциональный и надежный девайс!

exzarcist · 07.06.2011, 05:06

boba88, Прерасная разработка

klimnet · 07.06.2011, 10:47

Очень просто, классно!!!

Andrew1 · 07.06.2011, 22:30

Т.е. стержень шариковой ручки входит плотно?Нет пропусков по внешней стороне?

boba88 · 07.06.2011, 22:34

Цитата:

Допис від Andrew1

Т.е. стержень шариковой ручки входит плотно?Нет пропусков по внешней стороне?

Запрессовывал с большим усилием, но без применения сторонних инструментов (типа тисков)

Andrew1 · 07.06.2011, 22:44

boba88, Володя часто встречал,что для тонкой подачи используют "краник" для подачи воздуха от компрессора(мутно пояснил,но думаю понятно).Чем он плох?Или он не регулирует столь точно?Возможно для наников есть смысл,а вот для больших можно и краником.Цена копеечная...
Ну а голова у Вас "светлая" и руки откуда надо,это я не раз говорил

boba88 · 07.06.2011, 22:49

Цитата:

Допис від Andrew1

Или он не регулирует столь точно?

Сам спросил, сам и ответил. Даже медицинским настроить - надо постараться, а уж

Цитата:

Допис від Andrew1

"краник" для подачи воздуха от компрессора

и подавно.

boba88 · 07.06.2011, 22:50

PETROVICH ZP, ну и как? Получилось?

PETROVICH ZP · 09.06.2011, 18:26

Краник собрал ,на компресоре проверял регулирует вроде хороше,задержка пока с СО,брагу нехочу ,собираю на соде и лимонной кислоте.

turner · 20.06.2011, 22:17

За инженерную мысль 5 баллов, но только электроклапана в виде примера не корректно - они ведь и от таймера работают и давление равномерное обеспечивают (правда за счёт баллона), ну а вообще идея и воплощение гут.

boba88 · 20.06.2011, 22:22

Цитата:

Допис від turner

но только электроклапана в виде примера не корректно - они ведь и от таймера работают и давление равномерное обеспечивают (правда за счёт баллона)

Спасибо, конечно, но причём тут эл.магн. клапан??? Я его и не думал приводить в пример. И равномерное давление он не способен обеспечить, это же не редуктор

Вы что то не дочитали

Kus-Kus · 21.06.2011, 14:46

А из зажигалки не пробовали делать, как он по сравнению с ним? Конструкция тоже не сложная, сделал за 5 мин, регулирует отлично, пробовал и 1 пузырек в 8 сек. и 5 в 1 сек. держит стабильно! Один минус боится воды! Сам таким пользуюсь, из зажигалки, вполне устраивает, система баллонная, рабочее давление 1 атм. Агитации не провожу, просто интересуюсь! А вообще вы молодец, идея классная, вот только бы конус готовый найти, думаю можно поискать в карбюраторе, в ремкомплектах.
