Akorolenko · 02.10.2014, 00:08

Начнем с того что после склейки новой банки мне понадобился к ней свет, ставить лл не хотелось так как дорогие и очень сильно греются, и решил я сделать светодиодный светильник.

С начало думал купить светильник КОЛАР 3, Но он не дешевый, потом рассматривал вариант с прожекторами, но и они мне оказались дорогими.

После долгих поисков решил сделать светильник из 10 ватных светодиодов.

Выбрал фирмы epistar с параметрами 10w 12v 900-1050lm.

Ссылка на покупку http://ru.aliexpress.com/item/10pcs-...007042218.html

Потом заказал драйвера для них http://ru.aliexpress.com/item/free-s...079270373.html

После расчетов (объем 160л.) 150*35=5250/1050(такие диоды я заказал)=5 шт, были заказаны диоды и драйвера(брат на сландо о чем желею так как переплатил в 2 раза больше)

Теперь был вопрос в питании, все готовые варианта были очень дорогие и стоили не меньше 500 грн, поэтому решил взять бп от компютера(купил его за 50 грн).

Начало сборки.
Подключил блок, замкнул зеленый и черный провод на большем разьеме, он закрутился проверил напряжение 12 в...

Далее надо подключить сам драйвер, если я правильно помню то линия 12в это желтый, обрезал и припаял желтый к плюсу черный к минусу, тестером проверил напряжение, если оно больше 10 в на выходе его нужно уменьшить а именно подкрутить болтик на драйвере.(если етого не сделать светодиод может просто сгореть при первом подключении)

Теперь настал черед подключения светодиода: один провод от драйвера возьмем "+" нужно припоять а на второй в разрыв поставить амперметр, и выставить ток (я ставил 0,7А с положеными 0,9А чтобы мои диоды не сильно грелись). ВНИМАНИЕ без радиатора не стоит подключать светодиод.
Таким образом нужно настроить все диоды.

Теперь можно приступить к сборке светильника. Я бы советовал использовать алюминевый профиль марки БПО-3373 купить его можно здесь http://efcon.kiev.ua/alyuminievyy-pr...lya-svetodiodo
а так же он продавался на этом форуме.
Цена его если брать на форуме около 300 грн/метр.

Теперь о монтаже диодов. Я решил прикрутить их на маленькие болтики, для чего купил мечик (помоему м3) свердло 2.5мм ну и сами болтики.
Этот процес очень простой))

Ну и наконец-то после того как прикручены диоды, можно приступать к полной сборке.

В моем случае я использовал более дешевый алюминевый профиль(который даже дово у меня лежал), и поэтому стоимость моего светильника для аквариума на 150 литров обошлась около 350 грн.

Процес пусть и был так долго описан но очень прост))
Если у кого возникли вопросы прошу задавайте)
А так же кто желает помогу в сборке светильника)

Ах да еще, о стоимости:
Для примера возьмем аквариум на 250 литров.
Светодиоды 12 дол.
Драйвера 11 дол.
Бп + провода + пайка + болты = 10 дол
И "крутой" профиль 35 дол ну или дешевый 10 дол.
в суме стоимость света обойдеться 68 либо 43 дол))
Фотографии светильника будут позже а пока общий фон моего аквариума))

Nap · 11.10.2014, 10:08

От себя добавлю: берите либо диоды с холодным светом, либо комбинируйте 2 к 1 с тёплыми. Сначала непривычно, потом начнёте плеваться от желтого света

Akorolenko · 14.10.2014, 11:59

Цитата:

Допис від Nap

От себя добавлю: берите либо диоды с холодным светом, либо комбинируйте 2 к 1 с тёплыми. Сначала непривычно, потом начнёте плеваться от желтого света

Да вы правы, но можно еще добавить красных синих и остальных по желанию.

QS.kiev.ua · 14.10.2014, 13:38

Akorolenko, а как расчитать, сколько диодов можно поставить на 80 см профиля?
доставка дров и диодов - 60 дней... и платить в другую страну.. както стремненько...

Rulik · 14.10.2014, 14:22

Akorolenko, Как "сбрасываете" тепло со светодиода?

Akorolenko · 14.10.2014, 20:56

QS.kiev.ua, По профилю я вам не могу сказать смотря какой профиль, и смотря на какую мощность использовать диоды. По поводу другой страны, то их можно купить и у нас но выйдет в 2 ато и в 3 раза дороже. Если вас смущает пишите мне я сам закажу и как все придет вам переправлю.

Rulik, Радиаторы с материнской платы от компьютер ну или можно использовать от процессора. Но лучше не включать их на полную мощность а поставить большее количество так и по площади будет больше освещения и охлаждать не придется.

Akorolenko · 14.10.2014, 21:02

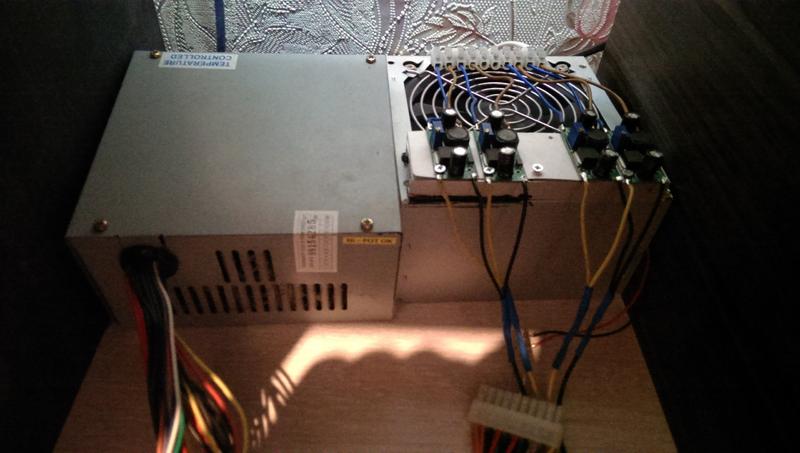

Драйвера установленые на крышку бп

С лева бп на 300 ватт купил за 40 грн

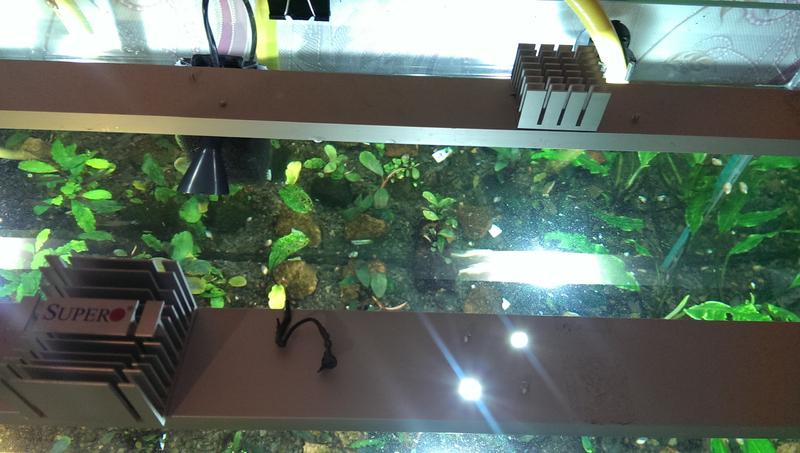

Неудачный вид сверху

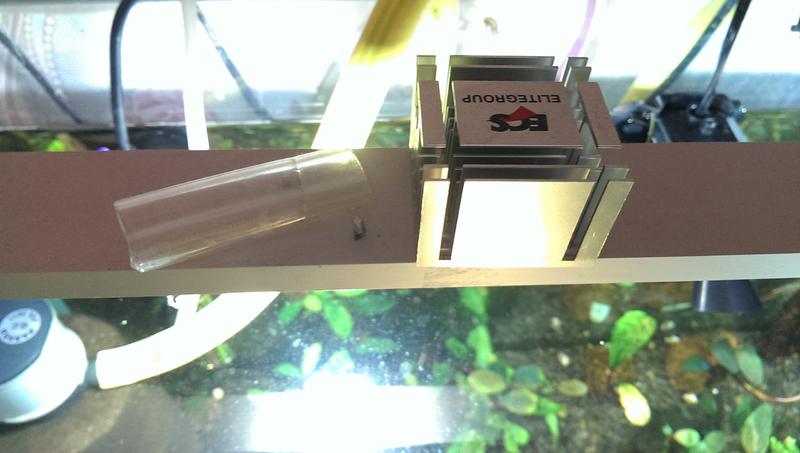

Радиаторы, просто стоят радом с диодом

И мой профиль

Rulik · 15.10.2014, 10:09

Цитата:

Допис від Akorolenko

Rulik, Радиаторы с материнской платы от компьютер ну или можно использовать от процессора. Но лучше не включать их на полную мощность а поставить большее количество так и по площади будет больше освещения и охлаждать не придется.

Не.....спрашивал как передаете тепло от светодиода к радиатору...ведь светодиод 10Вт сильно греется....от температуры зависит время жизни светодиода....

Akorolenko · 15.10.2014, 19:29

Rulik, некак просто я их по току настроил на 750 мА вместо 950 как положено. А вообще правильно садить их на термопасту.

Nap · 16.10.2014, 09:34

Цитата:

Допис від Akorolenko

Да вы правы, но можно еще добавить красных синих и остальных по желанию.

Не при таком решении. Если только вы не любите цветные пятна на дне.

Akorolenko · 16.10.2014, 19:13

Цитата:

Допис від Nap

Не при таком решении. Если только вы не любите цветные пятна на дне.

Рассеиватели я думаю помогут

Nap · 16.10.2014, 19:17

Цитата:

Допис від Akorolenko

Рассеиватели я думаю помогут

Придётся слишком близко сажать диоды, будет нормально не охладить. Может быть и можно, но я не знаю как так сделать в бытовых условиях.

Akorolenko · 16.10.2014, 19:19

Сначвло надо попробовать ведььони есть и рассеивающие

The Man · 17.10.2014, 13:01

Добрый день!
Заинтересовала Ваша тема.
Хочу тоже переделать свет в акве 300л.

Для начала, хочу уточнить.
Вы купили 10шт светодиодов по 10 Вт каждый (900Лм). - 9000Лм, так?
Норма 65Лм/л аквариума. 160л*65= 10400Лм требуется.. Считаем, что 9000 хватит. Ок.

Цена 500рублей - 160 гривен.. Доставка?

Теперь вопросы:
- Вы блок питания от от компа используете. Зачем используете драйвер? Насколько понимаю, с БП уже постоянный ток. и 12В. Или не всё так просто?

- много было сказано о спектре освещения. Не нашел по ссылке инфо о спектре (температура цвета и спектр не одно и то же). Сколько времени используется в акве? Как растения чувствуют себя? Водоросли?

- у меня есть в акве продольный дюралевый полый профиль квадратного сечения (лежит посредине между передней и задней стенкой) - основа крышки. В нем сейчас ЭПРА от ЛЛ ламп спрятаны.
Если я его использовать в качестве радиатора буду - достаточно будет охлаждения?

Спасибо.

Akorolenko · 19.10.2014, 10:22

The Man, Здравствуйте, счас попытаюсь ответить на все ваши вопросы)

Я брал 5 диодов и 5 драйверов, про настройке по неопытносте спалил один драйвер, поетому пришлось ставить 4 светодиода.

По поводу нормы, я читал что для густо засаженого травника нужно около 40лм/литр, 65 я считаю будет очень много.

По поводу заказа, я нашел их еще дешевле, поэтому вот ссылки:
http://ru.aliexpress.com/item/100pcs...654967446.html
http://ru.aliexpress.com/item/free-s...079270373.html

Цена выходит 14,13 дол что в гривне гдето 190 грн.
Почему именно 10, потому что китайцы любят продавать большое количество и цена от этого меньше.
ВНИМАНИЕ! Если чтото заказываете сначало найдите информацию о продукте(флешки с этого сайта лучше не брать, ну а остальное лучше проверять, погут подсунуть что попало)

Драйвера нужны! Потому что, запуск диода нужно делать только при напряжении 10.5 вольт не выше!!
И настраивать по току.
Если подключить без драйвера (личный опыт делал с последним диодом что остался) к линии 12 вольт через 10-15 сек дымок, при этом драйвер был установлен на масивный радиатор от процесора.

У меня с растений буцефаландры, чуствуют себя отлично(с моими 20лм/литр) вода рем. осмос. параметры нитраты 10-15 фосфаты 0,2 (приблезительно) удо и со2 подаю. С водорослями у меня проблема, но скорее из за того что я неправильно за ним ухажываю, могу забыть удо добавить и со2 подаю все время о разному, и через разный период делаю подмены. Использую больше 2 месяцев, работает как часики, светодиоды несколько раз падали в воду и работают по сей день отлично.

По поводу спктра вам стоит писать авторам обявлений они я думаю все вам раскажут.

По поводу охлаждения хотя бы фотографии дайте, на словах сложно понять что там да и как. А вообще охлаждение лучше установить эксперементальным способом) Просто мерять температуру и наблюдать около часа первой работы))

Если будут вопросы можете позвонить, обясню лично вот тел. 063-278-41-24
