Светильник для креветочника(18х3Вт.) - Аквафорум

~viktorman~ · 09.12.2015, 05:01

Всегда есть люди,которым кажется,что лучше,чем они сами,никто не сделает

ну или спишем это на"жажду творчества"

(хотя стоит учесть,что самодельный свет не всегда дешевле...)
В данном случае,мне нужен был светильник на "кубик"40х40.Хотел на одной "ноге" и по центру,но на такой размер предложений не нашёл,поэтому решил сделать сам.
Акриловую"ногу"заказывал здесь:http://www.aquaforum.ua/showthread.php?t=210218
кулер с радиатором от хард диска,светодиоды 3-х ватные"ноунеймы"(эпистар)-18 шт.(6-4300/6-6500/3-10000/1-кр./1-син./1-"циан")на готовой подложке для 18-ти светодиодов
вот такая:http://ru.aliexpress.com/item/Heat-S...622091796.html
...конечно,если только для для креветочника,то вполне хватило бы и одноватных диодов,но...там ещё будет коллекция буцефаландр...
Всё это "хозяйство"посажено ещё и на алюминиевую пластину,толщиной 4 мм.по размеру радиатора с кулером (а шо б не мало было

)
Поэтому "ногу"пришлось усилить декоративным "костылём" из согнутой полосы нержавейки,потому что гнулась под весом светильника,хотя акрил был использован 6-ка...но в итоге получилось довольно декоративно таки...
"абажур"из...(по секрету

) горшка для вазонов

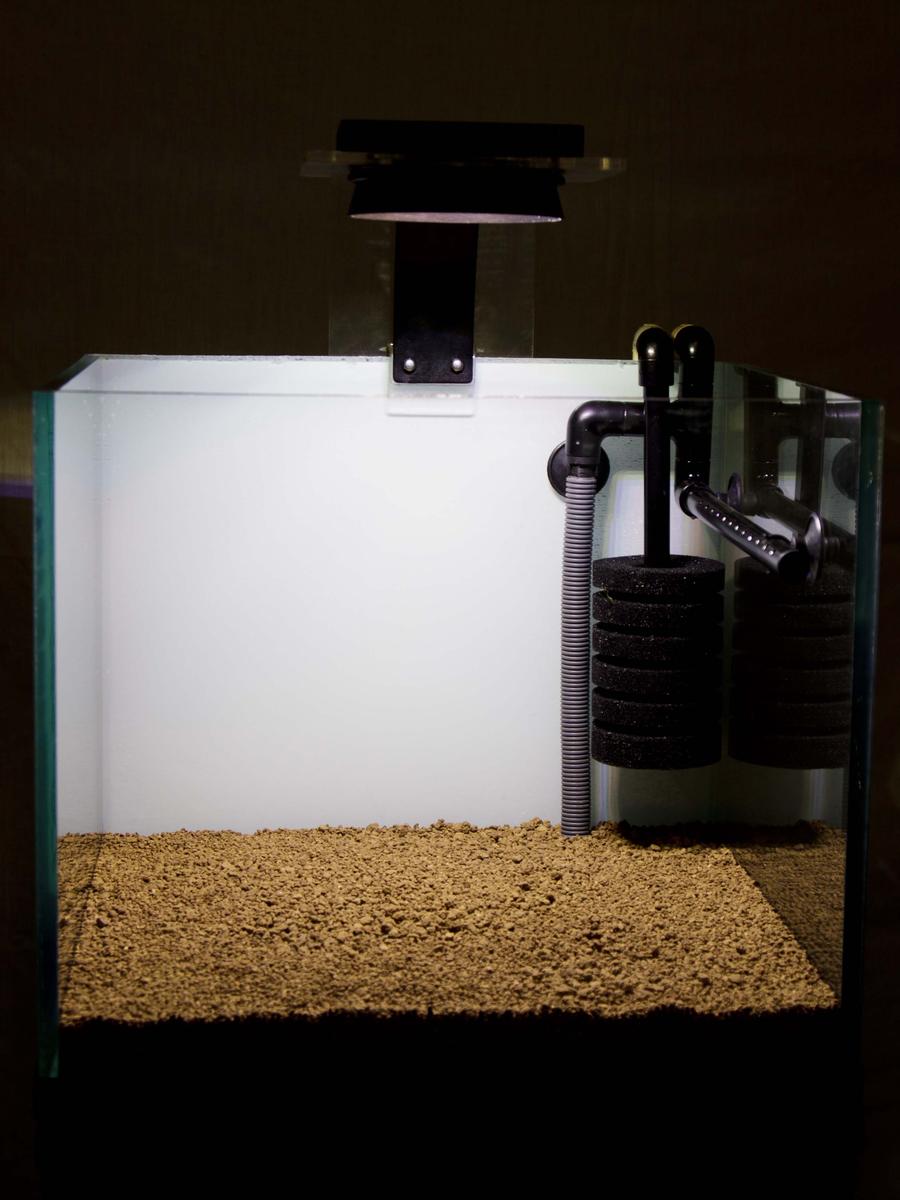

(чтобы в глаза не светило) вклеить не получилось аккуратно,поэтому стык задекорирован резиновым кольцом по размеру(фото 3)...
Всё это для однородности было окрашено в чёрный цвет.
В итоге "маємо те шо маємо"

P.S.температура платы/подложки с активным охлаждением (мерил снизу) - 38 градусов.

Floyd · 09.12.2015, 10:00

Изящно. Радиатора как такого нет? Только плата? Не боитесь, что в случае поломки, сгорят?
ЗЫ Себе собираюсь делать тоже. Смотрю на активные (дёшево) и пассивные (есть переделанные советские) и чешу репу, не знаю, в какую сторону двигаться...

~viktorman~ · 09.12.2015, 10:41

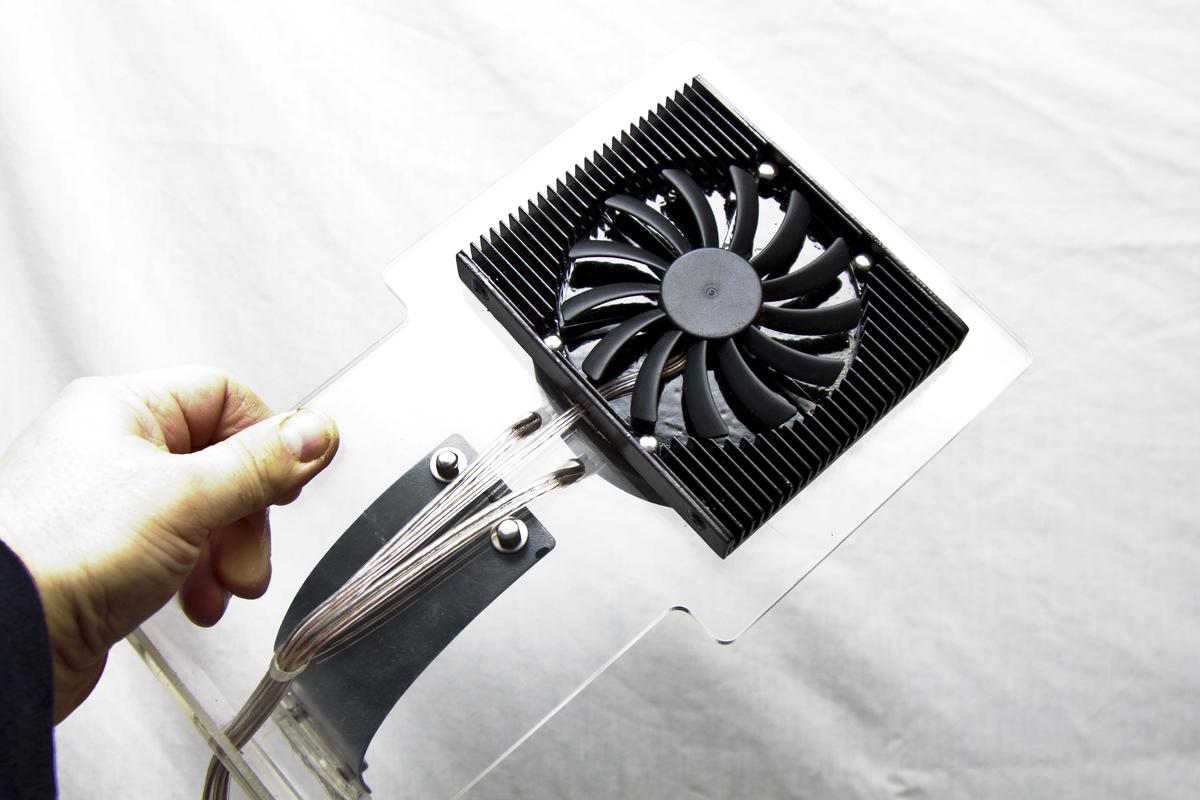

Floyd, почему радиатора нет?сама плата со светодиодами через термопасту посажена на алюминиевую пластину 4 мм.(см.фото 4,5,6),а к пластине ещё прикручен радиатор с вентилятором,который её непосредственно обдувает...температура подложки(снизу) +38 градусов

Sem · 09.12.2015, 10:58

Цитата:

Допис від ~viktorman~

Floyd, почему радиатора нет?сама плата со светодиодами через термопасту посажена на алюминиевую пластину 4 мм

Может правильней светики садить на пластину?
На термоскотч.

~viktorman~ · 09.12.2015, 11:14

Цитата:

Допис від Sem

Может правильней светики садить на пластину?
На термоскотч.

в смысле?без подложек с контактами для распайки?а как тогда крепить,соединять?это ж некрасиво будет

на много ж проще и аккуратней на готовой подложке...без лишних проводков...да и греется ж в пределах нормы...

Sem · 09.12.2015, 11:16

~viktorman~, ссыль на производителя платы\подложки, плиз

~viktorman~ · 09.12.2015, 11:25

Sem, в первом посте добавил...
P.S.ну какой там может быть производитель?
http://ru.aliexpress.com/item/Heat-S...622091796.html

Rulik · 09.12.2015, 12:28

Интересный светильник. Абажур (по-простому диафрагма) - толково.
Вопрос не по теме: Оффтоп

Рыбачок · 10.12.2015, 13:26

~viktorman~,т.е. можно на подложку паять 3 ваттные, вместо 1 ватных?

~viktorman~ · 10.12.2015, 14:20

Цитата:

Допис від Рыбачок

~viktorman~,т.е. можно на подложку паять 3 ваттные, вместо 1 ватных?

получается что можно,если с активным охлаждением

сам сначала переживал,тем более что кулер очень малооборотистый,его вообще не слышно даже при 12В
температура выше чем на фото не поднимается(мерил в центре подложки и со стороны светодиодов...а много это или мало пусть спецы скажут

Rulik · 10.12.2015, 15:30

Цитата:

Допис від ~viktorman~

температура выше чем на фото не поднимается

38С температура подложки - это мало, значит плохой теплоотвод от светодиодов....какой ток на каждом светодиоде и как сбрасываете тепло на подложку?

~viktorman~ · 10.12.2015, 16:57

Rulik, почему плохой отвод?если выключить кулер,то радиатор очень горячий..температуру не мерил,но руку удержать сложно...все диоды посажены на подложку через хорошую термопасту,подложка на радиатор так же...
ток на каждом не мерил...а сколько должно быть?2 драйвера на 600 мА (по 9 диодов на каждый)...

Rulik · 10.12.2015, 17:03

Цитата:

Допис від ~viktorman~

если выключить кулер,то радиатор очень горячий..температуру не мерил,но руку удержать сложно..

Тогда нормально...я думал 38С без включенного вентилятора

Цитата:

Допис від ~viktorman~

2 драйвера на 700 мА (по 9 диодов на каждый)...

если последовательное подключение 9 светодиодов на 1 драйвер 700мА, то ток на светодиоде 700мА....какое максимальное выходное напряжение драйвера?

~viktorman~ · 10.12.2015, 17:54

Rulik, извиняюсь,столько перелопатил информации,когда выбирал комплектующие для этого светильника,что перепутал,какой ток на этих драйверах

там 600мА

Вхідна напруга (AC), V: 85 - 277
Вихідна напруга (Output voltage), V: 18 - 33
Вихідний струм (Output current), mA: 600

напряжение при подключенной цепочке из 9 диодов 29,6В итого получается падение напряжения на каждом 3,29В

Rulik · 10.12.2015, 23:32

~viktorman~,О, так отлично все согласовано - блок питания 20Вт + светодиоды 18Вт. Питание светодиода 1шт= 3,29В*0,6А= около 2Вт. Работает не на максимуме возможности. Отличный светильник получился.
