Простой акваконтроллер ARDUINO

[AlexVOK]

Аква контроллер ARDUINO.
(Обратите внимание на доработанный вариант от форумчан. Ссылка внизу!)
( ПродолжениеПростой акваконтроллер ARDUINO v.2 (LED море))

(ГОТОВЫЕ КОНТРОЛЛЕРЫ НЕ ПРОДАЮ)

Решил ознакомиться я с ARDUINO, за одно порадовать своих рыбасей.
Сделать им(себе) доп удобства за минимальную цену и с минимальным напрягом по времени.
На eBay заказал.
Контроллер
Arduino PRO Mini ATMEGA328P 5V 16M (16MHZ) + CP2102 модуль + кабель = полный комплект для программирования - US $3.18

Часы реального времени
I2C RTC DS1307 AT24C32 Real Time Clock Module for Arduino + Батарейка US $1.15
Индикатор 84*48 LCD Module White backlight adapter PCB for Nokia 5110 Arduino US $1.83

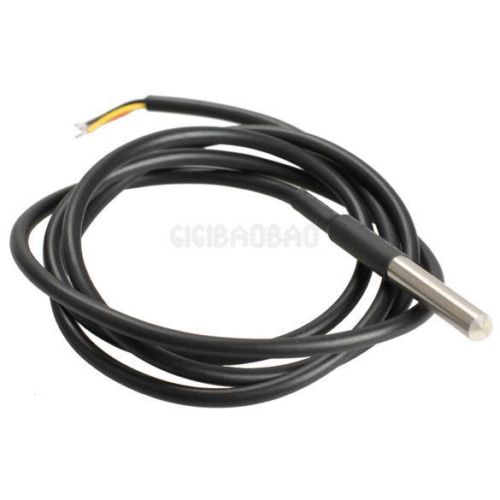

Влагозащищенный цифровой датчик температуры
DS18b20 Waterproof Temperature Sensors (5м нормального кабеля) US $3.7

В качестве блока питания зарядка от iPhon там же за 1 бакс.

Еще немного мелочи типа симисторов и опторазвязки для силовой части.

Что вышло в итоге.
Аква контроллер с энергонезависимыми часами реального времени.
Графический экран с регулировкой яркости подсветки и контрастности.
Управление 13-ю нагрузками.
Куча таймеров, ограничил по 25 на канал (памяти хватит на 500).
Поддержка режима «кормление» - отключается фильтр на 20 мин.
Цифровой термометр и управление нагревателем и охладителем(в моем случае кулер).

Органы управления
1 кнопка отмена
2 кнопка вверх
3 кнопка вниз
4 кнопка ОК

Нагрузки
D10 куллер (С регулировкой оборотов)
D11 ЛЕД (Восход/закат)
А0 1W (термометр)
D12 Фильтр
D13 Нагреватель
D1 СО2
D0 Компрессор
А1 Свет1
А2 Свет2
А3 УДО Микро
А4 УДО Макро
А5 УДО Железо
А6 Управление БП
Себестоимость контроллера чуть больше 10 баксов.

На картинке силовая часть в виде готового релейного модуля (такие есть и на 8 каналов - цена около 8 баксов), я использовал свою плату силовой части - схема и печатка во вложении(плату изготавливал по ЛУТ технологии).
Все проверено - работает.

Все комплектующие покупались на ибей и цены ориентировочные доставке везде БЕСПЛАТНАЯ.

ВАЖНО.
соединять ардуино и часы проводниками минимальной длинны !!!

Варианты скетча:

MIHS, скетч с измененными буквами.

Одна из лучших реализаций от форумчан

burnashev https://www.aquaforum.ua/showpost.ph...postcount=1221

Ant0ny https://www.aquaforum.ua/showpost.ph...postcount=1224

[steals81]

А где же сам контроллер, программная часть?
Фото силовой части это хорошо, но ни схем ни кода - это плохо.
Может кто захочет повторить, а как это сделать?

[AlexVOK]

терпение, все будет открыто в том числе и исходник

[Starcomputer]

Допис від AlexVOK

все будет открыто в том числе и исходник

Вообще-то исходники это единственное, на что интересно смотреть. Остальное уже было (и не раз) и ничего нового там не придумаешь.

[AlexVOK]

Допис від Starcomputer

Вообще-то исходники это единственное, на что интересно смотреть. Остальное уже было (и не раз) и ничего нового там не придумаешь.

Коллега Вы абсолютно правы.
все собрано на маленькой макетке из готовых кусков.
Забыл сфоткать в процессе. но сейчас добавлю промежуточный вариант.

[AlexVOK]

вот такой страшненький корпус сварганил на скорую руку.
чур не смеяться - вместо кнопок всунул конденсаторы чудненько работают не по назначению
приведу немного скринов менюшки.

[Sem]

шим добавить.
Имхо.

[AlexVOK]

Допис від Sem

шим добавить.
Имхо.

ШИМом регулируется яркость подсветки экрана
а вообще меняем digitalWrite на analogWrite и все
в этом ардуино и прикольно.

В событиях таймера ШИМ тоже запланирован, можно менять по времени например яркость лед подсветки.

[maxsdeluxe]

Молодца.. давно хочу но никак не решусь на создание подобного... Какие подводные камни, ..?

Отправлено с моего MB886 через Tapatalk

[Starcomputer]

Все подводные камни таких систем в ПО.
Сама электроника уже отработана годами.

[AlexVOK]

подводных камней почти нет
все достаточно просто
Могу выделить парочку нюансов
- часы реальноего времени с китайским кварцем у меня немного спешили - примерно пару минут в неделю.
- симистор для нагрузок больше 150Вт желательно ставить на радиатор(хоть маленький)
в остальном все работает сразу.

У меня нет СО2, по тому и не планировалось ничего особо умного,
получился хороший много функциональный таймер с точным термостатом за очень маленькие деньги.
Да и не забываем нужны минимальные навыки, если вы можете припаять проводок, то этот контроллер вам по силам собрать.

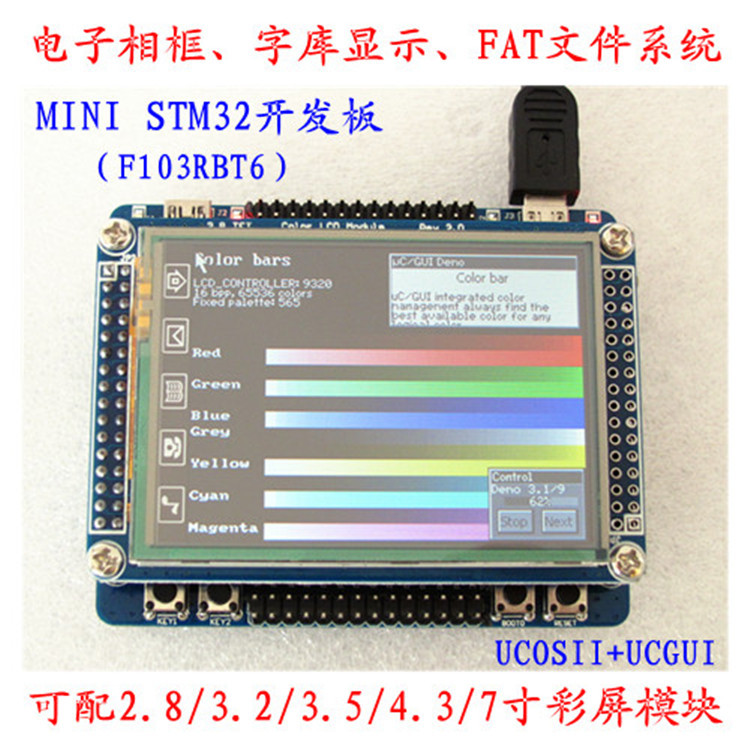

На ибей прикупил еще одну цацку 2.8" TFT с тачьскрином за 20 баксов
STM32F103RBT6(development board ) with 2.8" TFT-module
но тут нужно время вникать - это вам не ардуино STM32 за вечер не освоить. Как появится время реализую новую версию акваконтроллера

[Starcomputer]

Допис від AlexVOK

все достаточно просто

Для функционала таймера + термостат ДА.

[maxsdeluxe]

Електрику по дому сделаю на раз-два, а вот со схемотехникой и електроникой на вы хоть и с маленькой буквы. В свое время программирование давалось легко - на курсовых и лаб.работах деньги зарабатывал. С и С++ знаю не понаслышке.. боюсь что со схемами не разберусь.. ( хоть читал пару статей, то всё вроде легко.
С чего подскажите начать? С какой платой связаться для максимального кол-ва реле для силовых нагрузок.

Отправлено с моего MB886 через Tapatalk

[AlexVOK]

maxsdeluxe, Arduino для начинающих самое то.
Хрошо в нем то что аппаратная часть для простых задач практически все есть в готовых и недорогих модулях - спасибо китаю
Вот например релейный модуль на 8 каналов с опторазвязкой чуть меньше 8 баксов!
http://www.ebay.com/itm/5V-8-Channel...item20dd72015d

для подключения его к модулю ардуино нужно всего 9 проводков

Конечно платформа ардуино очень ограничивает реальные возможности микроконтроллера который в нем используется, но эта платформа значительно упрощает старт.

Для задач типа много таймеров, градусники, датчики влажности, освещенности все предельно просто.
Можно конечно и Ph прикрутить но там уже готовых модулей нет, нужны навыки, хотя и там все по силах но то другая история.

Я пытался показать что за скромные деньги и небольшие усилия можно быстро собрать вполне неплохой акваа-контроллер.
Сейчас сей девайс управляет светом, нагревателем, куллером, фильтром и компресором в моем Аквасе.
Мне нравится.

[Sem]

Допис від AlexVOK

Я пытался показать что за скромные деньги и небольшие усилия можно быстро собрать вполне неплохой акваа-контроллер.

Скромные деньги сьедает стоимость доставки.
Имхо.
