desto · 10.04.2017, 22:42

Здравствуйте, уважаемые форумчане.

Решил написать небольшой обзор о приобретенной недавно китайской системе подачи СО2. Так как в интернете практически нет не то что обзоров, а даже отзывов о подобных системах, я надеюсь данный опус будет полезен уважаемым пользователям.

В первую очередь следует сказать, что данная система является прямым продолжателем известных всем пластиково-бутылочных "лимонок". Но в то же время это некий гибрид обычной балонной системы и вышеупомянутой "лимонки". То есть выработка газа осуществляется при помощи широко используемой в аквариумистике химической реакции (лимонная кислота + сода + вода), а его хранение и выдача производится при помощи стального баллона и устройства, напоминающего редуктор. Таким образом в D-601 сочетается практичность баллонных систем с простотой "лимонок". На мой скромный взгляд, сочетается весьма удачно.

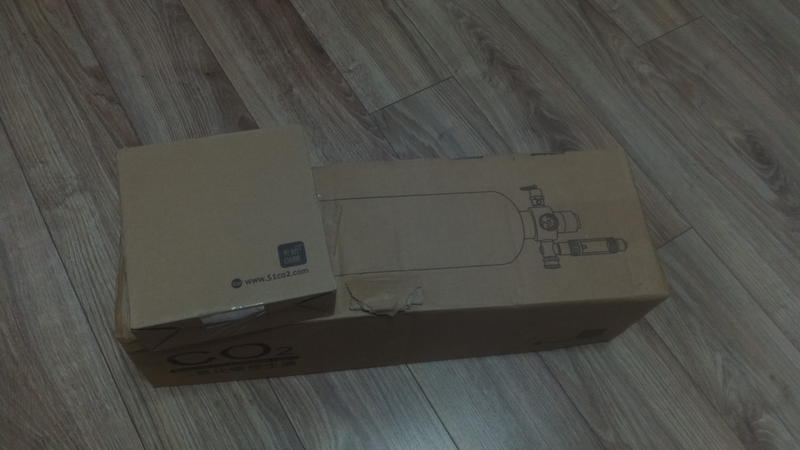

Итак, система попадает в руки покупателя в невзрачной картонной коробке с еще одной маленькой коробочкой, в которой находится белая пластиковая подставка под баллон.

Открываем большую коробку и сразу видим довольно неплохо упакованный баллон, обернутый дополнительно защитной пленкой, "редуктор" (будем называть его так, хоть это и не верно), шнур электромагнитного клапана и инструкцию.

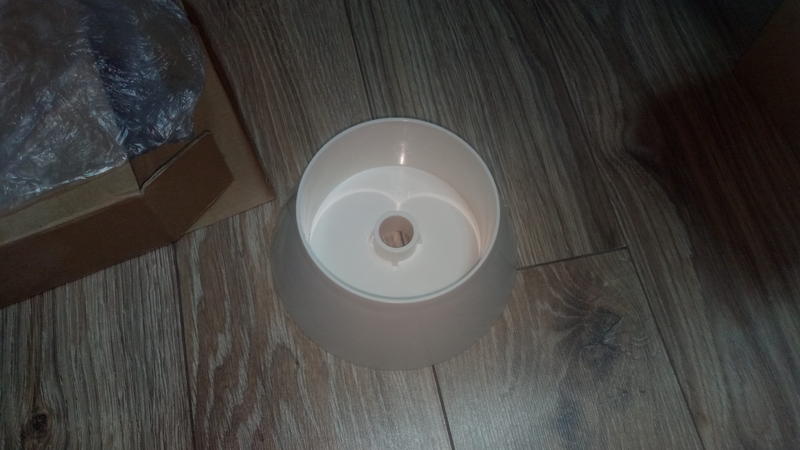

Из маленькой коробочки достаем подставку.

Достаем баллон, снимаем с него пленку и внимательно осматриваем.

Видим, что прямо на баллоне наклеена иллюстрированная инструкция на английском языке, а вокруг заливной горловины находится еще одна наклеечка, говорящая нам, что баллон прошел тест высоким давлением, но сыпать больше положенного в него не следует.

Взяв баллон в руки, понимаем, что он довольно увесистый и выполнен добротно, несмотря на некоторые огрехи в виде небольших рыжеватых подпалин в местах сварки на дне и внутри горлышка (в условиях эксплуатации этих подпалин вы никогда не увидите). Меряем толщину стенки и получаем результат чуть больше 1 мм. Что ж, пока что все выглядит вполне надежно.

Поехали дальше. Достаем и изучаем "редуктор".

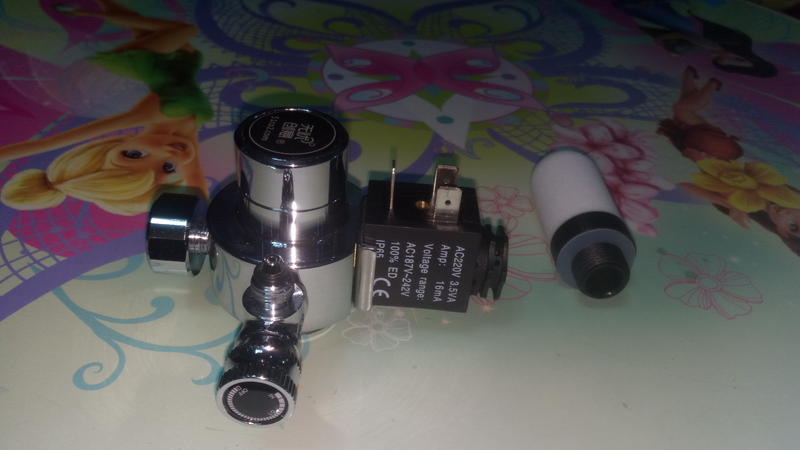

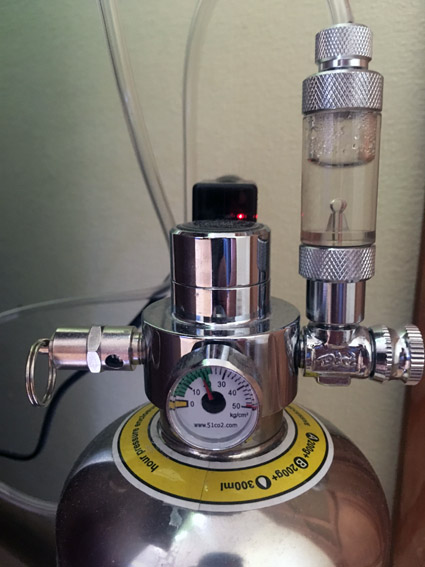

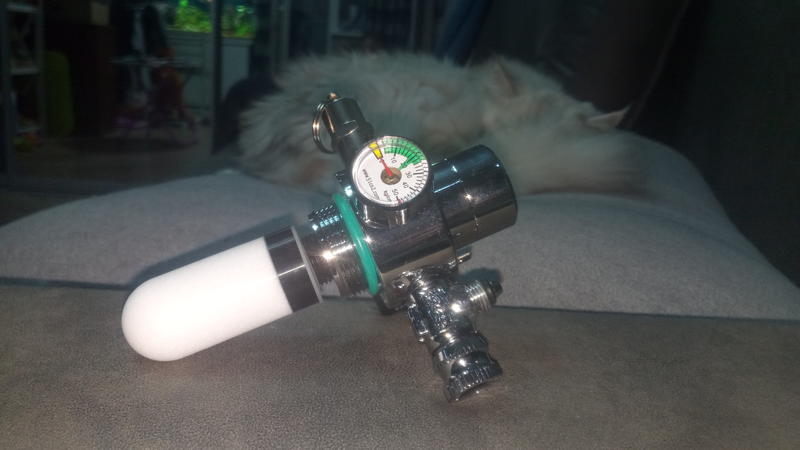

На нем мы видим небольшой манометр на 50 атмосфер с обозначенной зеленым рабочей зоной системы, клапан сброса избыточного давления с колечком, вывод под счетчик пузырьков с краником точной настройки, электромагнитный клапан (ЭМК), откручивающийся клапан ручного сброса давления сверху и продолговатый съемный фильтр белого цвета снизу, который призван защищать тонкие газоводы "редуктора" от всякой внутрибаллонной негазообразной бяки.

Все металлические части надежно прикручены, люфтов нигде нет. А вот ЭМК слегка болтается в своем гнезде, что, вобщем-то, немного портит общее впечатление надежности. Да и шнур питания этого самого ЭМК оканчивается вилкой, которая не входит в наши розетки.

Хорошо, что у меня под рукой оказался переходник от китайского зарядного устройства для телефона, и проблема была решена.

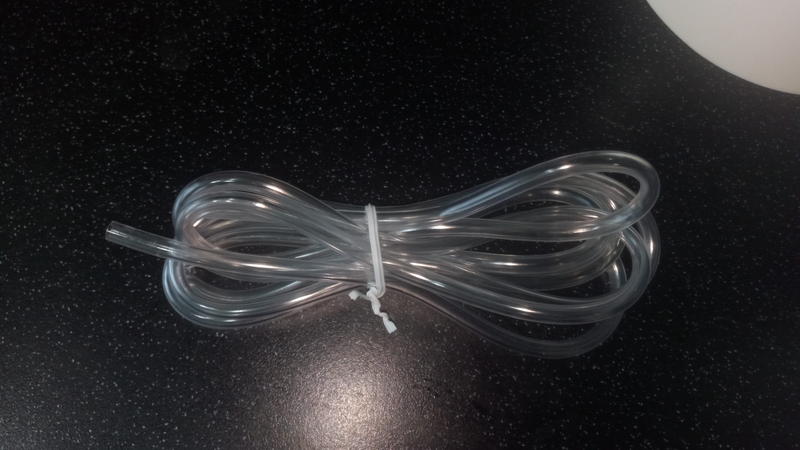

Но давайте еще немного пороемся в коробке. Что мы там еще найдем? А найдем мы там шланг для подачи СО2 и присоски для этого шланга.

Следует сказать, что шланг оказался крепким, нерастягивающимся, с толстыми стенками. Присоски также порадовали неплохим (как для Китая) качеством.

Читаем расширенную версию инструкции.

Заправляем баллон, следуя всем рекомендациям. Углубившись немного далее в коробку, находим и накручиваем на место стеклянный счетчик пузырьков (он же - обратный клапан) и на две трети наполняем его водой. Ждем 10 минут. Давление растет!

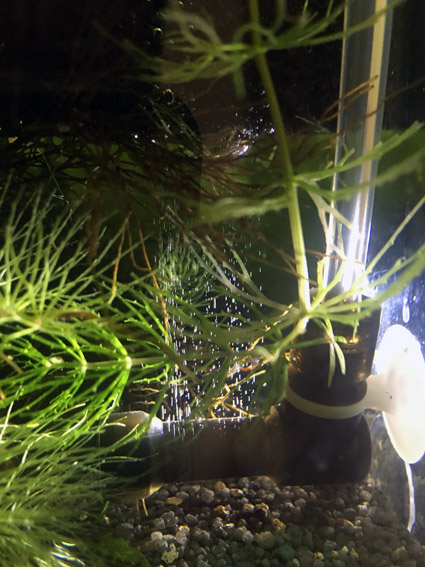

Ну а дальше - дело техники. Когда давление доходит примерно до 20 кг/см2, соединяем счетчик пузырьков через шланг с диффузором, ЭМК через шнур - с розеткой, и с помощью краника точной настройки устанавливаем нужное количество пузырьков.

В качестве заключения хочу сказать, что данная система будет очень неплохим выбором для тех, кто, как и я, паталогически боится баллонов со сжиженым газом, и кому надоело еженедельно (а порой и ежедневно) возиться с пластиковыми бутылками. Единственным существенным минусом D-601 является ее стоимость, которая на сегодняшний день составляет чуть более 2000 грн.

Спасибо за внимание

Jull13 · 12.04.2017, 12:43

Интересная система, спасибо автору темы за обзор! А где покупали?(на АлиЭкспресс такой системы не нашла).
И интересно - реакция между кислотой и содой в этой емкости будет происходить до момента полной выработки, т.к. реагенты засыпаются в одну емкость. Получается, что давление после отключения ЭМК будет сбрасываться через "аварийный" клапан, т.к. я не вижу здесь вариантов, когда реакцию возможно остановить(в отличие от бутылочного варианта, когда реагенты находятся в разных емкостях).

sandr · 12.04.2017, 15:02

Недавно тоже приобрёл такую систему, и хотел сделать такой же обзор, долго собирался, но меня опередили. Добавить нечего, всё отлично расписано... советую! Тоже искал первоначально на али, но там не нашёл, есть на таобао, но там никогда не заказывал, поэтому не хотел с ними связываться.
ТС и я покупали, видимо у одного продавца - Valery Iv, в этой теме обсуждение было на эту систему
http://www.aquaforum.ua/showthread.php?t=122074&page=15

Ю.В. · 12.04.2017, 15:08

Jull13, Там все намного веселее. Реакция идет до победного конца, как Вы и сказали- до полной выработки реактивов. Со слов ТС (я не проверял), баллон разгоняется до 20 атм. И далее, через редуктор газ уже со стабилизированным давлением идет в аквариум. Это хорошо видно на демороликах. Т.е. если вам нужно, к примеру, 2 атм, то Вы их и получаете, пока давление в баллоне не станет ниже 2 атм. Все бы ничего и даже супер. Но если найдется какая-нибудь, условно говоря, блондинка, которая решит, что если она засыплет вдвое больше реагентов, то баллон будет ходить вдвое дольше, то давление вырастет с 20 до, условно говоря 40. И хорошо если этот баллон на такое давление рассчитан и в нем нормальный предохранительный клапан....
Идея стара как мир. В свое время (лет 12-15 назад) я с нее тоже начинал. Но, поскольку я химик никакой, то посчитал реактивы не правильно. А подрывной клапан поставить поленился. Что при этом получилось из магистральной колбы, рассчитанной на 10 атм, я буквально сегодня показывал в соседней теме. http://www.aquaforum.ua/showthread.p...16#post3346816
Именно тот случай и заставил меня от таких моноблоков перейти к разработке известных теперь многим генераторов.
Несколько удивлен китайцами, сделавшими очевидный шаг назад.

Ю.В. · 12.04.2017, 15:11

sandr, если Вы достаточно долго ее используете, можно Вас попросить таки сделать обзор уже с т.з. эксплуатационнщика? Все ж интересно как этот вопрос в системе решен?

sandr · 12.04.2017, 15:13

не долго, только приобрёл

desto · 13.04.2017, 14:34

Цитата:

Допис від Jull13

А где покупали?(на АлиЭкспресс такой системы не нашла)

покупал в магазине Uawest.com. его представители присутствует здесь на форуме.
собственно, sandr уже ссылку дал.

desto · 13.04.2017, 14:49

Цитата:

Допис від Jull13

интересно - реакция между кислотой и содой в этой емкости будет происходить до момента полной выработки

реакция длится несколько часов (часа 3-4 по моим прикидкам). все это время в баллоне постепенно растет давление, т.е. образовывается СО2. когда реагенты полностью выработаются, рост давления, соответственно, останавливается (при заправке по инструкции - это будет 20-22 атм). далее, естественно, уже никакая реакция не идет, т.к. реагенты израсходованы, а эти 20 атмосфер и есть ваш запас СО2, который вы будете потихоньку выпускать в аквариум.

аварийный клапан должен срабатывать на 25 атмосферах. это как раз для того случая с условной блондинкой, который описывает Ю.В.
про сам баллон в инструкции написано, что давление взрыва составляет более 120 атмосфер. верить китайцам или нет - личное дело каждого.
на всех этикетках и в самой инструкции написано, что засыпать большее, чем указано, количество реагентов, взбалтывать, переворачивать или бить баллон нельзя!

ZUMMM · 13.04.2017, 15:31

На сколько и при каком расходе хватает одной заправки?

desto · 13.04.2017, 16:34

ZUMMM, расход, разумеется, у каждого будет свой.
у меня подается 130 пузырьков (по счетчику, который идет в системе) в течении 12 часов. хватает на три недели.

Rulik · 13.04.2017, 17:16

У меня система D601 работает более 5 месяцев. Реактивы по инструкции - 200грн лимонной кислоты + 200гр соды + 300мл воды (залил осмос). Смешал, закрыл, баллон холодный пока идет реакция. Подача 8-10 часов в сутки, 1 пузырь в секунду (ориентировочно, крутил часто сначала и игрался продолжительностью). Все нормально регулируется. Клапан норм с индикатором - светодиод светится, не болтается - надо сначала зафиксировать, потом одеть контакты. Стрелка держалась на макс зеленой области. Подача через колокол, который потом выбросил. Потом поставил маленькую базуку - пыль. Заряда хватило на 3,5 месяца. Отработка гелеобразная.

Valery Iv · 27.04.2017, 16:44

Сделаю, на мой взгляд, интересное дополнение.
Система D601 совместима с стандартными ( DICI и MuFan), индивидуальной настройки, разветвителями подачи СО2 на несколько аквариумов.

эвек · 21.06.2017, 06:38

не кто не пробовал шланг от системы подключать к внутреннему фильтру голове вместо подачи воздуха? Тот же реактор получается?

Ю.В. · 21.06.2017, 11:44

Не получается. Вылетают достаточно крупные пузыри, которые плохо растворяются. Большие потери газа.

эвек · 21.06.2017, 14:39

Цитата:

Допис від Ю.В.

Не получается. Вылетают достаточно крупные пузыри, которые плохо растворяются. Большие потери газа.

Я чуть не так изложил .

Стоит голова и она работает когда надо включать стерилизатора она задействована .От стерилизатора идет пластик труба к голове это все закольцовано и выходит вода через флейту.трубы до стерилизатора метра 3.5. Не раствориться ? Подавать СО2 когда отключен стерилизатор.
