14.03.2009, 00:01
|
|
|
Изготовление акваконтроллера
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
14.03.2009, 00:01
Рейтинг:
 (28 голосов - 4,64 средняя оценка)
Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m
Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 19228 переглядів) |
|
AquaControl.rar (3,48 МБ, 18751 переглядів) |
|
New_controller-2V1.rar (59,8 КБ, 15496 переглядів) |
|
PL2303-USB.rar (2,03 МБ, 13290 переглядів) |
|
Новый контроллер-3.rar (43,5 КБ, 14340 переглядів) |
|
Плата для WH2004A.rar (278,0 КБ, 13643 переглядів) |
|
USB.rar (219,9 КБ, 13152 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14795 переглядів) |
|
Version 3.1 SMD.zip (158,5 КБ, 14692 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20655 переглядів) |
|
Плата1v5smd.rar (165,9 КБ, 13103 переглядів) |
|
Контроллер V3 DIP.zip (151,0 КБ, 15172 переглядів) |
|
Firmware.rar (21,6 КБ, 12369 переглядів) |
|
Aqua Control 2007 HELP.rar (172,4 КБ, 12663 переглядів) |
|
THelper.rar (57,3 КБ, 12105 переглядів) |
|
Прошивки.rar (68,0 КБ, 11133 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
|
Переглядів: 1941098
|
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
|
15.07.2011, 15:15
|
#2821
|
|
Живу я тут
Реєстрація: 13.07.2009
Звідки Ви: Украина Черновцы
Дописи: 327
сказав Дякую: 16
сказали Дякую 104 раз(и) в 68 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
pdv1965,
к стати на "силе" кондёры поправь, электролит в перед кренки, керамику после.
|
|
|
|
|
15.07.2011, 15:21
|
#2822
|
|
Живу я тут
Реєстрація: 13.07.2009
Звідки Ви: Украина Черновцы
Дописи: 327
сказав Дякую: 16
сказали Дякую 104 раз(и) в 68 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
|
|
|
|
|
cказали "Дякую" ArturS за цей допис:
|
|
|
15.07.2011, 16:01
|
#2823
|
|
Живу я тут
Реєстрація: 13.07.2009
Звідки Ви: Украина Черновцы
Дописи: 327
сказав Дякую: 16
сказали Дякую 104 раз(и) в 68 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
pdv1965,
О виш и твоя плата в TOP-10 попала

Востаннє редагував ArturS: 15.07.2011 о 16:23..
|
|
|
|
|
15.07.2011, 16:01
|
#2824
|
|
Живу я тут
Реєстрація: 03.11.2010
Звідки Ви: Мариуполь
Дописи: 368
сказав Дякую: 10
сказали Дякую 140 раз(и) в 88 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
ВО как.
|
|
|
|
|
cказали "Дякую" pdv1965 за цей допис:
|
|
|
15.07.2011, 16:29
|
#2825
|
|
Живу я тут
Реєстрація: 13.07.2009
Звідки Ви: Украина Черновцы
Дописи: 327
сказав Дякую: 16
сказали Дякую 104 раз(и) в 68 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
pdv1965,
А как перепрограмировать проц, на твоей плате?
Разъёма типа нету.
Нуно замутить.
|
|
|
|
|
16.07.2011, 10:20
|
#2826
|
|
Живу я тут
Реєстрація: 13.07.2009
Звідки Ви: Украина Черновцы
Дописи: 327
сказав Дякую: 16
сказали Дякую 104 раз(и) в 68 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Вот фотки модульного проэкта
далі буде.
если кому интересно
|
|
|
|
|
Ці 6 користувач(ів) сказали Дякую ArturS за це повідомлення:
|
|
|
16.07.2011, 23:49
|
#2827
|
|
Живу я тут
Реєстрація: 15.07.2011
Звідки Ви: Киев
Дописи: 347
сказав Дякую: 232
сказали Дякую 145 раз(и) в 83 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від ArturS
Вот фотки модульного проэкта
далі буде.
если кому интересно |
Огромное спасибо за фото! А где взять такую розводку? Или плохо ищю или тут нет... Заранее спасибо
|
|
|
|
|
18.07.2011, 09:34
|
#2828
|
|
Живу я тут
Реєстрація: 03.11.2010
Звідки Ви: Мариуполь
Дописи: 368
сказав Дякую: 10
сказали Дякую 140 раз(и) в 88 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Я прошивал проц подпаивая проводки. Обновление программы идет через USB( если я ничего не путаю-по крайне мере у Юсупова так). Лепить на плату разъем-желания нет, пусть делают те, кому это надо. Спроса на контроллеры у аквариумистов нету (у нас в Мариуполе он никому не нужен).Я сделал себе и товарищу и все. А тратить время на мертвый(не приносящий доход) проект не хочется.
|
|
|
|
|
24.08.2011, 12:47
|
#2829
|
|
Придивляюся
Реєстрація: 22.08.2011
Звідки Ви: энергодар
Дописи: 54
сказав Дякую: 4
сказали Дякую 26 раз(и) в 26 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
pdv1965
Доброго дня. К сожалению, не нашел схемы под вашу разводку. Подскажите пожалуйста наименование микросхемы на вашей плате. Обвел красным
Определился! Почти уверен, что icl7660
И просматривал плату, обнаружил не маркированные детали.
И если не сложно, схему выложите. Перелопатил все страницы  не нашел
Востаннє редагував furhunter: 24.08.2011 о 15:38..
|
|
|
|
|
25.08.2011, 11:35
|
#2830
|
|
Живу я тут
Реєстрація: 03.11.2010
Звідки Ви: Мариуполь
Дописи: 368
сказав Дякую: 10
сказали Дякую 140 раз(и) в 88 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Схему я не рисовал. Отличия- номера ножек процессора и добавлены транзисторные ключи ULN 2803(выход на симисторы или реле).Обведенная микросхема ICL7660.На схеме во вложении проц уже SMD.
|
|
|
|
|
cказали "Дякую" pdv1965 за цей допис:
|
|
|
25.08.2011, 14:30
|
#2831
|
|
Живу я тут
Реєстрація: 03.11.2010
Звідки Ви: Мариуполь
Дописи: 368
сказав Дякую: 10
сказали Дякую 140 раз(и) в 88 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
На печатке-если навести курсор на деталь появиться ее номинал.Возле электролитов-75к.Те что выше и ниже операционника -перемычки (на печатке они есть).В верху платы тоже две перемычки.
|
|
|
|
|
cказали "Дякую" pdv1965 за цей допис:
|
|
|
28.08.2011, 13:53
|
#2832
|
|
Придивляюся
Реєстрація: 22.08.2011
Звідки Ви: энергодар
Дописи: 54
сказав Дякую: 4
сказали Дякую 26 раз(и) в 26 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
pdv1965, благодарю! Великолепно. Приступаю к сборке. Отпишусь по итогу.
Кстати, по поводу изготовления плат. Здесь народ отписывался об изготовлении лутом.
Я купил в свое время Фоторезист Негативный Индикаторный,300x1000мм Великолепная вещь, если потренироваться в засветке и проявке. Желательно иметь ламинатор. И нужна УФ лампа и проявитель(слабо-щелочной р-р).
|
|
|
|
|
29.08.2011, 08:16
|
#2833
|
|
Живу я тут
Реєстрація: 03.11.2010
Звідки Ви: Мариуполь
Дописи: 368
сказав Дякую: 10
сказали Дякую 140 раз(и) в 88 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Вот то то и оно, что для фоторезистора нужно куча оборудования, а для ЛУТ только утюг.Делаю платы ЛУТом, хотя признаю-с фоторезистором качество лучше.
|
|
|
|
|
31.08.2011, 12:44
|
#2834
|
|
Придивляюся
Реєстрація: 02.07.2011
Звідки Ви: Курск
Дописи: 24
сказав Дякую: 16
сказали Дякую 4 раз(и) в 3 повідомленні
|
Re: Відповідь: Re: Изготовление акваконтроллера ===www.aquaforum.ua===

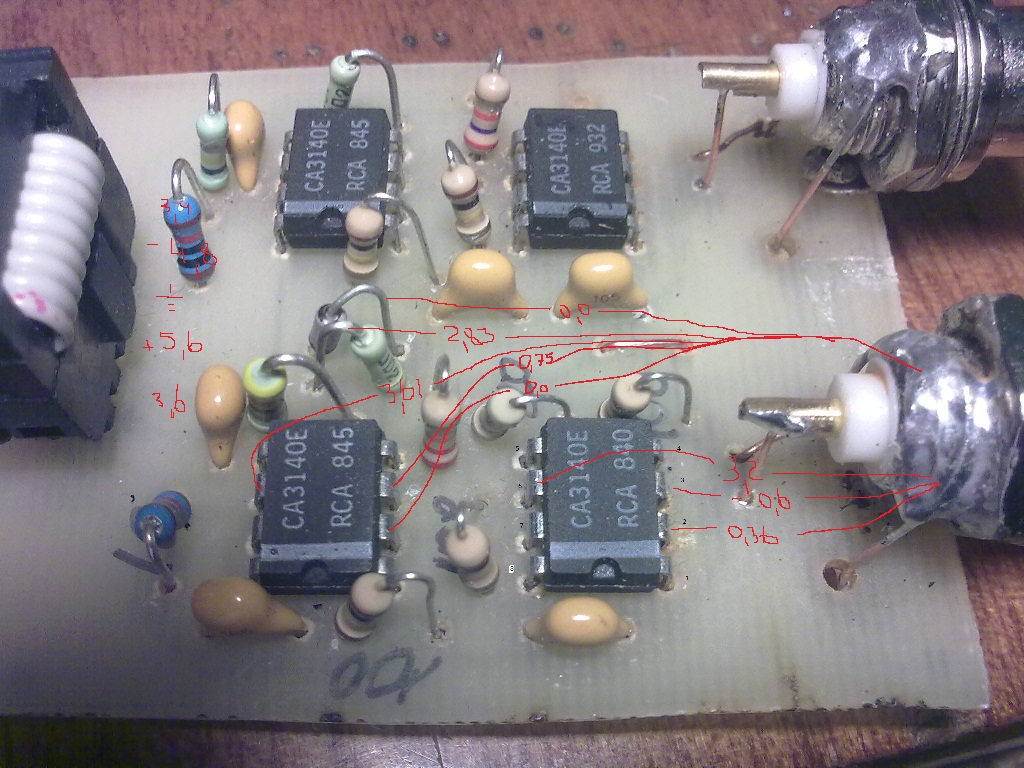

Здесь приводились значения напряжений:
DA2: 6 -3.2в 2- 0.36в 3 - 0.6в
DA3: 6- 3.61в 2-0в 3 -0.75в
При подключении усилителя к контроллеру на Phin и mVin становится около 3.4-3.6 в при отключении усилителя 1.2в...
http://www.aquaforum.ua/attachment.p...9&d=1300876579
1. Подскажите, получается, что все напряжения на фото правильные?
2. Кто-нибудь знает, как проверить отдельно операционный усилитель CA3140?
3. У меня есть 5 шт СА3140, она из них точно рабочая, как вычислить её?
4. Я правильно понимаю, что можно поставить лишь DA3 и DA2, если необходимо мерить только PH?
P. S. У меня на ноге 2 DA3 в зависимости от микросхемы или 0v или -4,78v
На R9 0,6 v как и на ноге 3 DA3.
На 39 ногу Atmega стабильно в не зависимости от результата приходит 3,8 v.
|
|
|
|
|
31.08.2011, 15:21
|
#2835
|
|
Живу я тут
Реєстрація: 28.06.2003
Звідки Ви: Киев
Дописи: 757
сказав Дякую: 831
сказали Дякую 833 раз(и) в 397 повідомленні
|
Відповідь: Re: Відповідь: Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від sv46
Здесь приводились значения напряжений:
DA2: 6 -3.2в 2- 0.36в 3 - 0.6в
DA3: 6- 3.61в 2-0в 3 -0.75в
...
1. Подскажите, получается, что все напряжения на фото правильные?
|
Такие напряжения на 6-м выводе DA2 и выводах DA3 указывают на короткое замыкание между 2-м выводом DA3 и землей.
Цитата:
2. Кто-нибудь знает, как проверить отдельно операционный усилитель CA3140?
3. У меня есть 5 шт СА3140, она из них точно рабочая, как вычислить её?
|
Можно, например, подключить 7-й вывод к +5 вольтам, 4-й вывод - к земле, а 2-й вывод соединить с 6-м. Подача напряжения от 0 до 3,6 вольта на 3-й вывод должна приводить к появлению такого же напряжения на 6-м выводе.
Цитата:
|
4. Я правильно понимаю, что можно поставить лишь DA3 и DA2, если необходимо мерить только PH?
|
Да. Можно поставить только DA3, DA2 с обвязкой (VD3, R10 и все, что возле DA3 и DA2).
|
|
|
|
|
cказали "Дякую" Володя Череп за цей допис:
|
|
|
|
|
