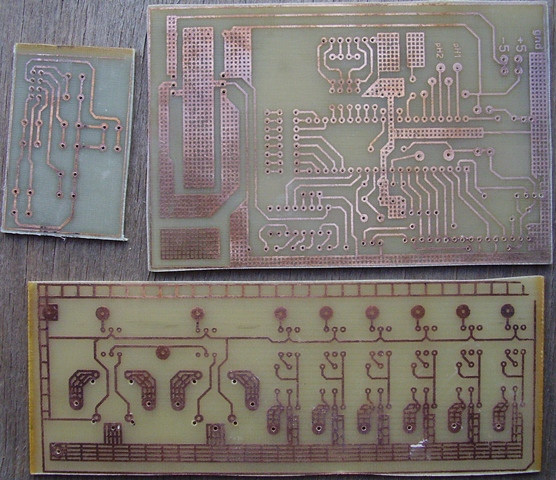

Изготовление акваконтроллера

[sv46]

Здесь приводились значения напряжений:
DA2: 6 -3.2в 2- 0.36в 3 - 0.6в
DA3: 6- 3.61в 2-0в 3 -0.75в

При подключении усилителя к контроллеру на Phin и mVin становится около 3.4-3.6 в при отключении усилителя 1.2в...

http://www.aquaforum.ua/attachment.p...9&d=1300876579


1. Подскажите, получается, что все напряжения на фото правильные?
2. Кто-нибудь знает, как проверить отдельно операционный усилитель CA3140?
3. У меня есть 5 шт СА3140, она из них точно рабочая, как вычислить её?
4. Я правильно понимаю, что можно поставить лишь DA3 и DA2, если необходимо мерить только PH?

P. S. У меня на ноге 2 DA3 в зависимости от микросхемы или 0v или -4,78v
На R9 0,6 v как и на ноге 3 DA3.
На 39 ногу Atmega стабильно в не зависимости от результата приходит 3,8 v.

[Володя Череп]

Допис від sv46

Здесь приводились значения напряжений:
DA2: 6 -3.2в 2- 0.36в 3 - 0.6в
DA3: 6- 3.61в 2-0в 3 -0.75в
...
1. Подскажите, получается, что все напряжения на фото правильные?

Такие напряжения на 6-м выводе DA2 и выводах DA3 указывают на короткое замыкание между 2-м выводом DA3 и землей.

2. Кто-нибудь знает, как проверить отдельно операционный усилитель CA3140?
3. У меня есть 5 шт СА3140, она из них точно рабочая, как вычислить её?

Можно, например, подключить 7-й вывод к +5 вольтам, 4-й вывод - к земле, а 2-й вывод соединить с 6-м. Подача напряжения от 0 до 3,6 вольта на 3-й вывод должна приводить к появлению такого же напряжения на 6-м выводе.

4. Я правильно понимаю, что можно поставить лишь DA3 и DA2, если необходимо мерить только PH?

Да. Можно поставить только DA3, DA2 с обвязкой (VD3, R10 и все, что возле DA3 и DA2).

[sv46]

Допис від Володя Череп

Такие напряжения на 6-м выводе DA2 и выводах DA3 указывают на короткое замыкание между 2-м выводом DA3 и землей.

Можно, например, подключить 7-й вывод к +5 вольтам, 4-й вывод - к земле, а 2-й вывод соединить с 6-м. Подача напряжения от 0 до 3,6 вольта на 3-й вывод должна приводить к появлению такого же напряжения на 6-м выводе.

Да. Можно поставить только DA3, DA2 с обвязкой (VD3, R10 и все, что возле DA3 и DA2).

Сделал только PH. На выходе при замыкании 1,24v при размыкании 2,8v. Это нормально? С двух размеров коэффициенты встали в норму. Вроде меряет.

only ph.zip

[Володя Череп]

Допис від sv46

На выходе при замыкании 1,24v

Это правильное значение напряжения при замыкании.

По плате есть три рекомендации:
1. Стабилитрон перевернуть анодом к земле (черта должна быть внизу).
2. Центральный вывод BNC-разъема, резистор R1 и 3-й вывод микросхемы DA2 надо паять в воздухе. К плате они прикасаться не должны, поэтому контактные площадки на плате для них не нужны.
3. Добавить соединенную с землей контактную площадку для дополнительного полистиролового конденсатора на 10 нФ. Второй вывод конденсатора припаивается в воздухе к 3-му выводу микросхемы DA2.

[ArturS]

sv46,

А где кондёры по питанию усилителей?

По воздуху паять не обязательно.
шесть собранных контоллеров, двенадцать усилков, всё работает.

[Володя Череп]

ArturS, какие электроды используете? Из каких соображений резистор возле центрального вывода BNC-разъема установлен после конденсатора, а не перед ним?

[ArturS]

Володя Череп,

Электрод вот этот
http://www.arowana-im.com.ua/product...oducts_id=2067
у меня уже полтора года. у клиента "аквамедик"
Резистор и кондёр установленны так как на некоторых схемах из инета.
На нескольких усилках их НЕ ставил.
Работает и так, и так.
С этим резистором и кондёром не заморачивался.
Сделал до кучи. (для эксперементов)
А кондёры по питанию на ногах усилков дали заметный эффект.

[Starcomputer]

Допис від ArturS

дали заметный эффект

Какой именно ?

[Володя Череп]

Допис від ArturS

Резистор и кондёр установленны так как на некоторых схемах из инета.
На нескольких усилках их НЕ ставил.

Допис від ArturS

На морской системе. При расположении близко к стойке (самп...) идут помехи (электромагнитные) рН показывает муть

Установлен ли конденсатор на том усилителе, на котором pH показывает муть?
