Материалы для FAQ по светодиодному освещению

[steals81]

Бубырь , как бы не больше...

[AYakushkin]

Уважаемый nanolab!
А вы не могли бы помочь скорректировать полноспектральный источник света для такой банки: 45х31х36 см (ДхВхШ)?
Я себе надумал такое:
1. Холодный - 4 шт
2. Теплый - 4 шт
3. Дипред - 1 шт
4. Блю - 1 шт
5. Циан - 2 шт.

Буду вам очень благодарен!

[fmloser]

Всем привет
хочу сделать красивый и полезный для моря свет

всё началось с этого блога

там речь шла о светильнике



начал вчитываться
72 led bianchi 13000°K e 4 led blu/attinico a 446 nM
итого 20W
думаю ... ну ладно идея то сама прикольная, тем более что оргстекло мне так погнут

основу светильника буду делать на Гнутом оргстекле, но буду использовать две платы на радиаторе с активным охлаждением


начал копать по ebay и выяснил? что уже много готовых решений ...
будут у меня в светильнике такие платы:
1-я постоянный дневной свет, работающий с 8-00 и до 22-00
2-я включаемый плавно при появлении "аквариумного созерцателя"

плавное включение планировал сделать на LDD1000
-------

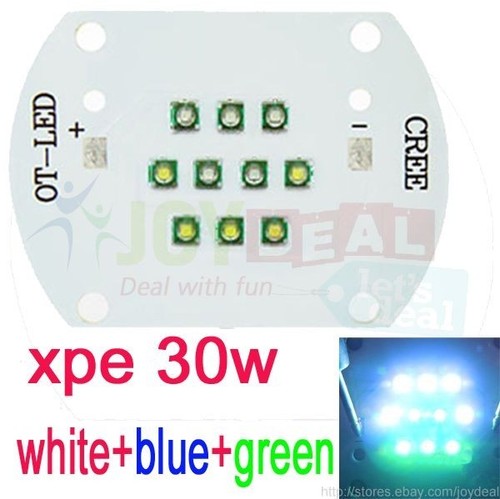

2-я плата

Power: 30W
Model Name: CREE XPE
Emitted Color: 5pcs white + 3pcs Green +2pcs Blue
DC Forward Voltage (VF): 30V-34Vdc
DC Forward Current (IF): 1000mA
Maximum Pulse Voltage: 36Vdc

-------
А вот выбор первой платы то, что называется дневное нормальное освещение для кораллов у меня вызвало смущение

выбор есть
--
Вариант 1
Emitted Color: Blue
Wavelength: 465nm-480nm
DC Forward Voltage (VF): 30V-36Vdc
DC Forward Current (IF): 350mA~1000mA
--
Вариант 2
Emitted Color: Royal Blue
Wavelength: 450nm ~ 455nm
DC Forward Voltage (VF): 30V ~ 36V
DC Forward Current (IF): 1000mA
--
Вариант 3
Emitted Color: Cyan (5 Blue + 5 Green)
Wavelength: 490nm-500nm
DC Forward Voltage (VF): 30V ~ 36V
DC Forward Current (IF): 1A
------

Питание к двум платам такое


так как для своей банки буду использовать всего 2 платы ... хотелось что бы весь спектр цветов необходимый для моря присутствовал

плату №1 (постоянное дневное освещение) я собираюсь делать основываясь на Варианте 3
http://www.ebay.com/itm/30W-Custom-M...item35cec04454

вместо одного синего и одного зеленого нужно будет впаять
фиолетовый и ультрафиолетовый
из темы http://www.aquaforum.ua/showthread.php?t=168708
C35L-U-A E2U70V34 (410-420 нм, 440-480 мВт, 3.4-3.6 В@350 мА) - 40 грн.
Royal Blue - C35L-DN-A E2D30V28 (450-455 нм, 440-480 мВт, 2.8-3.0 В@350 мА) - 12 грн.

прошу Вас подскажите может я где-то ошибаюсь Прошу отнестись с пониманием делаю море впервые

Оффтоп

кстати это отступление, но для людей с большими морскими банками будут полезны готовые решения которыми китайцы клепают
это и это

важное дополнение ...
банка 40*40*40 САМП встроенный
ночью в банке и в САМПе планирую светить по одному синему светику (Blue - C35L-BN-A JCB10V32 (460-465 нм, 23.5-30.6 лм, 3.2-3.4 В@350 мА) - 11 грн. )

[nanolab]

Допис від AYakushkin

Уважаемый nanolab!
А вы не могли бы помочь скорректировать полноспектральный источник света для такой банки: 45х31х36 см (ДхВхШ)?
Я себе надумал такое:
1. Холодный - 4 шт
2. Теплый - 4 шт
3. Дипред - 1 шт
4. Блю - 1 шт
5. Циан - 2 шт.

Буду вам очень благодарен!

Андрей, если цветовая температура в прошлый раз понравилась, то действительно, есть смысл пропорции оставить прежними 4:4:1:2:1.
Другое дело, что несмотря на то, что эта банка заметно короче, желательно все же светить двумя сборками (из двух точек), а не одной. А значит, число всех светодиодов должно быть четным. Т.е. как и в прошлый раз, дипред и блю можно поставить по два и запараллелить, чтобы не менять спектр.
Хотя, если речь об "Овраге", можно рассмотреть и вариант одной "сборки", в зависимости от того, нужно тропинку затенить или осветить...

[nanolab]

fmloser,

1. Очень понравился дизайн светильника.

2. Если делить свет на "регулярный" и "для созерцания", то первый должен удовлетворять нужды кораллов, а при включении второго спектр должен выравниваться для созерцания.
Поэтому использовать для основного света 3-й вариант (5 синих + 5 зеленых) никак не оптимально. Эффективность зеленого для фотосинтеза зооксантел практически нулевая.
Можно свет для кораллов сделать со спектром, имитирующим спектр фотосинтеза зооксантелл. Например:
1 шт. UV 410-420 нм
2 шт. Royal Blue
2 шт. Blue
1 шт. Deep Red
1 шт. Cool White
Это вариант на 7 светодиодов, можно подкорректировать на другое количество.

3. Для созерцания можно ориентироваться, например, на такой состав (для 14 светодиодов):
1 шт. UV 390-400 нм
1 шт. UV 410-420 нм
3 шт. Royal Blue
2 шт. Blue
2 шт. Cyan
1 шт. Deep Red
2 шт. Cool White
2 шт. Warm White
Соответственно, состав второй сборки: 1 шт. UV 390-400 нм + 1 шт. Royal Blue + 2 шт. Cyan + 1 шт. Cool White + 2 шт. Warm White.

4. Вряд ли имеет смысл перепаивать e-bay-евские сборки. Проще и ненамного дороже собрать самостоятельно. Цену можете прикинуть сами исходя из того, что стоимость платы на 7 светодиодов порядка 2-3 долларов.

[AYakushkin]

Допис від nanolab

Андрей, если цветовая температура в прошлый раз понравилась, то действительно, есть смысл пропорции оставить прежними 4:4:1:2:1.
Другое дело, что несмотря на то, что эта банка заметно короче, желательно все же светить двумя сборками (из двух точек), а не одной. А значит, число всех светодиодов должно быть четным. Т.е. как и в прошлый раз, дипред и блю можно поставить по два и запараллелить, чтобы не менять спектр.
Хотя, если речь об "Овраге", можно рассмотреть и вариант одной "сборки", в зависимости от того, нужно тропинку затенить или осветить...

Да, цветовая температура очень понравилась. И смысл как раз подсветить тропинку.
Хотя, если перейти по ссылке выше, там вот такая фотка есть

Судя по фото и размеру аквариума (60x40x40), одним прожектором можно вполне обойтись.

[nanolab]

AYakushkin,
Да, я на это фото тоже обратил внимание Если поставить сборку по центру, свет будет уходить вглубь, по тропинке.

[fmloser]

Допис від nanolab

fmloser,

Например:
1 шт. UV 410-420 нм
2 шт. Royal Blue
2 шт. Blue
1 шт. Deep Red
1 шт. Cool White
Это вариант на 7 светодиодов, можно подкорректировать на другое количество.

состав второй сборки:
1 шт. UV 390-400 нм
1 шт. Royal Blue
2 шт. Cyan
1 шт. Cool White
2 шт. Warm White.

4. Вряд ли имеет смысл перепаивать e-bay-евские сборки. Проще и ненамного дороже собрать самостоятельно. Цену можете прикинуть сами исходя из того, что стоимость платы на 7 светодиодов порядка 2-3 долларов.

Всё очень доходно объяснили. Спасибо!
А можете подкорректировать под две базы на 10 ледов

нашел базы на 7 ледов ... две за 3$
но форма мне не нравиться да и посадка не подходит для ваших семиледов
не хочется сильно уходить от первоисточника



мне милее эта база по 2$ правда сразу 10 штук брать...

Спасибо!

[Dmitry Karpenko]

Допис від nanolab

fmloserЭффективность зеленого для фотосинтеза зооксантел практически нулевая

Графики, которые вы приводите, показывают школьникам, они не учитывают всего многообразия хлорофиллов и каратиноидов, а также ряд важных процессов, например резонансный перенос энергии к реакционным центрам.
Со стороны фотосинтетиков было бы крайне неразумно так расточительно относиться к значительной части природного спектра. Чтобы не углубляться в дебри, напомню что для мелководных и наземных фотосинтетиков эффективность радиации для фотосинтеза в пределах видимого глазом диапазона до 660нм отличается не более чем на треть.

[nanolab]

Допис від fmloser

Всё очень доходно объяснили. Спасибо!
А можете подкорректировать под две базы на 10 ледов

нашел базы на 7 ледов ... две за 3$
но форма мне не нравиться да и посадка не подходит для ваших семиледов
не хочется сильно уходить от первоисточника



мне милее эта база по 2$ правда сразу 10 штук брать...

Спасибо!

Первая плата:
UV 410-420 нм - 1 шт.
UV 420-425 нм - 1 шт.
Royal Blue - 2 шт.
Blue - 2 шт.
Cyan - 1 шт.
Deep Red - 1 шт.
Cool White - 1 шт.
Warm White - 1 шт.

Вторая:
UV 390-400 нм - 1 шт.
Royal Blue - 4 шт.
Blue - 1 шт.
Cyan - 2 шт.
Cool White - 1 шт.
Warm White - 1 шт.

По поводу подложек. Если будет использоваться активное охлаждение, ваш вариант вполне подойдет. Для пассивного - площадь платы маловата.
Я же имел в виду такие подложки на 7 светодиодов (диаметр 47 мм):

[AYakushkin]

Уважаемый nanolab! А что бы вы могли посоветовать для освещения банки 100*40*40 (Д*В*Ш) см. ? Скажем для форсированного травника.
Заранее вам благодарен!

[steals81]

Не мене 35 люмен на литр, СД проверенных и надежных фирм (Кри, Семиледс, ...), не экономить на БП, и (ИМХО) сделать несколько каналов для "гибкости" управления.

[nanolab]

Допис від AYakushkin

Уважаемый nanolab! А что бы вы могли посоветовать для освещения банки 100*40*40 (Д*В*Ш) см. ? Скажем для форсированного травника.
Заранее вам благодарен!

Андрей, можно поставить 4-5 наборов 4:4:1:2:1. Зависит от того, какие будут подложки и как их распределять над банкой.

[Бубырь]

Добрый вечер уважаемый nanolab. Я уже у Вас интересовался по поводу маломощных светодиодов, думал, что, чем больше я их размещу, на большей площади, то сумею и аквариум осветить и эффекта "цветомузыки" избежать, но понял, что затея неудачная. Теперь у меня новая идея, поэтому прошу Вашего совета. Аквариум 31х19х26 см., где длин., шир., высота соответственно. Вычитал на форуме, что освещение даже для капризных растений будет достаточным в пределах 50-60 Lm/Литр. Из этого расчета хочу собрать свет из холодный белые 5шт. 1WSB-W 6500К, синий 1 шт.1GL-B, 440nm; красный 3 шт. 1GL-S, 660nm. Достаточной ли будет данная комплектация, или лучше добавить теплых белых, не много ли красных? Большое спасибо.

[steals81]

Если не обижу никого - отвечу: соотношение белые холодные/теплые - 3/1; цветные : тоже 3-4/1 по соотношению к белым; красные берите в спектре пониже (эти буду сильно "краснить"). Световой поток для травника - от 35 люмен/литр.
