Балонная система СО2 на основе арматуры Camozzi

[RVV]

Нормальную систему СО2 хотел поставить давно - все руки недоходили, наконец вот закончил - проходит этап тестирования.

Система состоит из балона на 5 литров, переходника на редуктор, редуктора типа УР-6ДМ, электроклапана, пневмодроселя(краник тонкой регулировки), обратного клапана, шлангов 8*2 и 4*2, реактора.

Балон купил както при случае на рынке - по идее относительно новый скорее всего его уперли с консервации в какой то военной части. Переходник с балона на редуктор и сам редуктор брал на химзаводе. По идее переходник можно заменить обыкновенным водопроводным (он существенно дешевле) но я решил не рисковать - всетаки давление в балоне не маленькое. Редуктор брал специально под газ СО2 - как обьяснил продавец нужно брать под тот газ который будет использоватся - это связано с настройками редуктора. На цену редуктора это никак не влияло, редукторы под разные газы отличались в цене в пределах 2 - 3 грн.
Долгое время я просто булькал СО2 напуская в колокол газ вручную - это немного напрягало - да и стабильностью такой способ не радует потому было решено купить арматуру Camozzi. Выбор Camozzi обусловлен тем это решение отличается от других(более дешовых) надежностью. Заехав в представительсто Camozzi быстренько оформил зеказ - за что большой респект ихнему менеджеру - он быстро и професионально подобрал нужные мне компоненты. При получении заказа (доставка заняла 3 дня) мне все расказали и показали как собрать. Собственно сборка дома заняла чуть больше 5 минут. Катушку для электроклапана я брал на 12 вольт - можно было взять и на 220 вольт сэкономив на блоке питания но как обяснили в Camozzi у катушки на 220 меньший ресурс и она сильнее греется.
Ну а дальше все просто. Собрал все в единое целое и начал настройку. Пока вроде все хорошо работает. в качестве реактора использую перевернутую донышком вверх пластиковую бутылочку 0,5 л. под нее подведен выхлоп фильтра.
Если будут какие то нюансы то еще напишу.

Список компонентов камоции:

фитинг 2601 7-1/8 - 1 шт.
фитинг 2511 M5-1/8 - 1 шт.
кольцо уплотнительное 2661 M5 - 1 шт.
кольцо уплотнительное 2661 1/8 - 2 шт.
пневмораспределитель A321-1e2 - 1шт.
котушка A72 12v Dc 5w - 1 шт.
елект. разьем 122-800 - 1 шт.
пневмодросель Rfo 352-m5 - 1 шт.
штуцер 2601 4,5-m5 - 1 шт.

Цены и материалы:

Балон 5 литров 50 грн = 10$
Переходник с балона на редуктор 20 грн = 4$
Редуктор УР-6ДМ 130 грн = 26$
Арматура Camozzi 200 грн = 40$
Блок питания 20 грн = 4$
Обратный клапан 5 грн = 1$
Шланги 5 грн = 1$

Итого 430 грн = 86$

Фото:

[PavelZverev]

Нет, не запутался.
Если редуктор не держит постоянное давление на выходе при закрытом клапане (или кране или как там еще - не важно) - это дефект редуктора и называется этот дефект - самотек. Использовать этот редуктор нельзя. Помимо различных соображений безопасности с этим редуктором нельзя настроить подачу газа.
То что "шланг заметно раздулся" - говорит или о дефектном редукторе, или неправильно выбранном рабочем давлении или не подходящем шланге. В любом случае это говорит о неправильной эксплуатации системы.

И еще одно - не делайте экспериментов со сжатыми газами не понимая даже азов - ЭТО НЕБЕЗОПАСНО ДЛЯ ЖИЗНИ.
И не забывайте - советчики в интернете не всегда компентентны в вопросах, по которым дают советы и призвать к ответу кого-то не будет возможным. Успехов.

[CAMOZZI]

Допис від Re@ctor

Спасибо, уж лучше Вы к нам!

Только что звонил своему региональному менеджеру Камоцци,
цена комплекта 350грн.
А что тогда за 470? Другая комплектация?

1) Цена напрямую зависит от курса ЕВРО
2) У постоянных клиентов может быть скидка
3) Комплектация может немного отличаться

[Starcomputer]

Допис від PavelZverev

То что "шланг заметно раздулся" - говорит или о дефектном редукторе, или неправильно выбранном рабочем давлении или не подходящем шланге.

В данном случае шланг - обычный силиконовый от компрессора.

[Misters]

на днях проплотил за комплект Camozzi приятно удивила цена на тернопольском филиале 335грн во вторник привезет курьер в офисс прям сервис на высшем уровне и не надо было перечеслять что хочу, просто сказал пароль для аквариума и все а редуктор на балон со счетчиком и диффузором буду брать Худор по цене то но то получается на вид и качество у итальянцев мне более импонирует...

[Ветал]

А вот мой девайс, и вся эта музыка обошлась мне сейчас в 170 грн.
Клапан медицинский, под СО2 заточенный, итальянской фирмы Sirai(12v), только стоит в 2.5 раз дешевле камоцци. Дроссель камоцци, лучше и дешевле не нашёл.

[Mustanger]

спасибо автору за дуракоустойчивое изложение и фотографии. Распечатал пост и в представительство Камоцци зашел, они мне все быстро собрали.
Осталось настроить по таймеру и кол-ву пузырьков.

[Mustanger]

блин, эта штуковина сильно греется. Это не опасно?

[Ty3uK]

ну... 3 месяца греется, работает... булькает, клацает...
сбоев не наблюдал.

[ivmandrygin]

Я отказался от использования электромагнитного клапана. Распыление идет через реактор в который вода подается от помпы (взял самый простенький маленький фильтр, убрал из него губку и приделал шланг к выходу воды из него и завел шланг в реактор). На ночь таймер времени просто отключает помпу, и пузырьки углекислого газа просто всплывают по шлангу подачи воды до самой помпы, а она стоит почти у самой поверхности и не растворяются. То что увиличен расход углекислого газа меня не шибко волнует, благо заправка стоит копейки, а баллон у меня на 5 литров.

[Ty3uK]

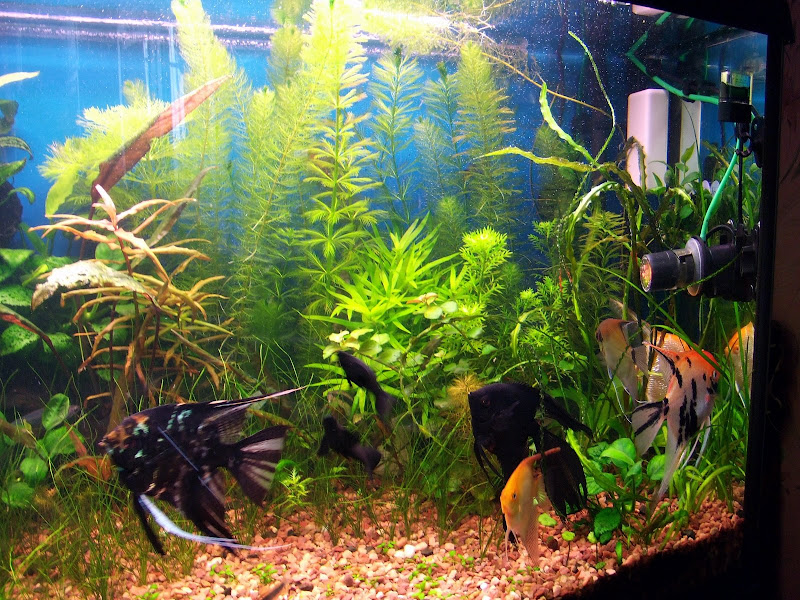

А вот мой реактор (слева на стекле, нечто черного цвета) который включается и отключается вместо с клапаном.



ivmandrygin,

На ночь таймер времени просто отключает помпу

Я такой метод использовал когда брагу варил...

Но с появлением контроллера для контроля PH клапан нужен...

[Sesh]

Допис від Ветал

А вот мой девайс, и вся эта музыка обошлась мне сейчас в 170 грн.
Клапан медицинский, под СО2 заточенный, итальянской фирмы Sirai(12v), только стоит в 2.5 раз дешевле камоцци. Дроссель камоцци, лучше и дешевле не нашёл.

А вот вообще бюджетный вариант на авторынке 25 грн. Не травит, не греется (если похитрому подключить -> http://aquaforum.kiev.ua/showpost.ph...3&postcount=80)



КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ.
Установка - под капотом. Рабочее положение - горизонтальное. Метод крепления - на кронштейне.

Предназначение - перепуск жидкости в системе омыва ветрового стекла, фар и стекла двери задка автомобиля.

Максимальное давление в системе 0,17 мПа (1.7 атм в полне достаточно)

Хоть и расчитан под жидкость но и сгазами достойно справляется.

[Re@ctor]

Допис від Ty3uK

А вот мой реактор (слева на стекле, нечто черного цвета) который включается и отключается вместо с клапаном.

нечто - это я так понимаю HYDOR ARIO. Последнее время посматриваю на него, ну и как Вам его распыление, интересно было бы посмотреть фото в действии. Иванюшин на Амани очень его рекомендует, только с переделкой, хотя я не понял смысла в ней. А что над ним за небольшой девайс?

[Ty3uK]

Re@ctor, да, это Хидор. пылит газ - отлично!

Доработка заключается в том, чтобы убрать давление создаваемое лопостями (так как нам уже не надо засасывать воздух для аэрации, а мы туда сами закачиваем газ под давлением баллона) Эта доработка снижает шум до 0 (иначе гудит очень громко) .

Моя доработка не такая сложная как описывает Иванюшин . Достаточно в "зеленой" трубке возле патрубка Хидора проделать 2-3 дырочки через которые будет заходить вода и давление стравливаться.

А устройство над реактором это долгоиграющий тест ЦО2 . Сосуд с жидкостью меняющий цвет от того сколько газа в воде.

[Rusl]

Може хтось пробував використовувати в якості реактора глушители Camozzi. Мені менеджер казав шо наші дехто їх використовує замість реактора (варіант бюджетний - 30грн)?

[BlackAlex]

а фото нету?
