На самом деле, я сейчас занят разработкой совсем другого устройства. Но, как и в случае с краном тонкой регулировки, сей девайс, есть плод усиленной работы извилин и рук в данном направлении.
Я думаю, комментарии здесь ни к чему - всё и так понятно из фото/видео материалов. Замечу лишь, что в устройстве присутствуют следующие узлы:
1. Эл. магн. клапан.
2. Обратный клапан.
3. Кран тонкой регулировки.
4. счётчик пузырьков.
5. Устройство понижения напряжения питания соленоида, для предотвращения его нагрева в процессе работы. (Пришлось изгаляться, т.к. соленоид крепится непосредственно к пластиковому корпусу.)
6. Оно же (5) - индикатор включения/выключения эл. магн. клапана.
7. Оно же (5) - подсветка счётчика пузырьков, что оказалось на редкость удобной фичей.
И ещё хочу заметить, что для его изготовления, были использованы следующие составляющие:

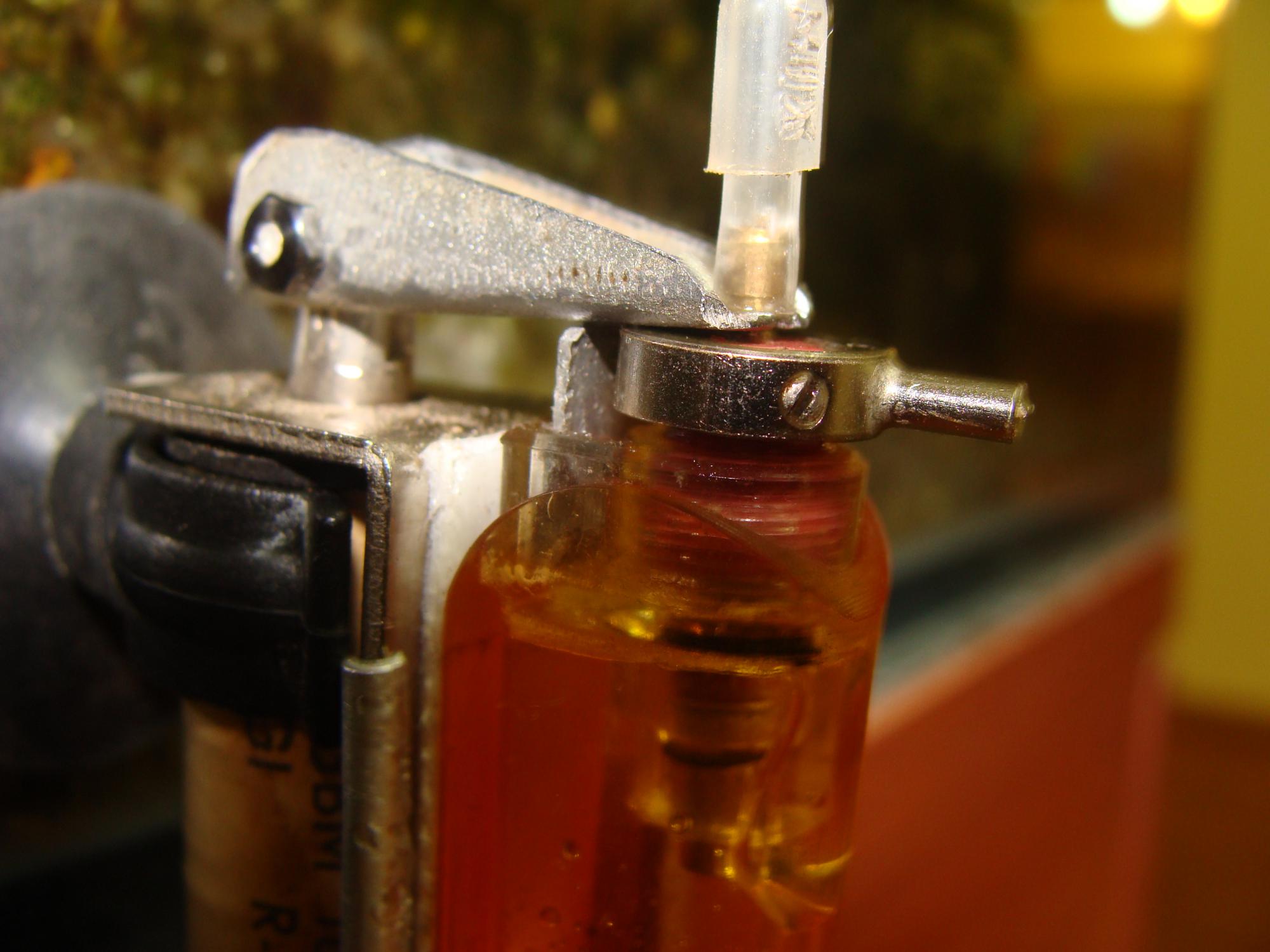

1. Одноразовая зажигалка с фонариком.
2. Соленоид (12в., но это не критично) от какого то древнего магнитофона.
3. Самый маленький золотник от газ плиты.
4. 10мм. медной трубки Ф=3мм.
5. Отрезок силиконовой трубки Ф=3мм.
Себестоимость подсчитайте самостоятельно.
Устройство протестировано на подаче СО2 в акву 450л. в течении недели. Работает на "ура".
Будут вопросы, спрашивайте - отвечу.
