УФ стерилизатор

[Starcomputer]

Исходные материалы:
1. Металопластиковая труба 1" диаметром.
2. Два тройника на 1" (боковое ответвление 1/2").
3. Переходник с 1" на 3/4".
4. Четыре резиновые пробки от лекарства (такими пробками всякие растворы для капельниц закрывают).
5. Два колпачка (пробки от пластиковых бутылок).
6. Лампа, провода, ЭПРА.

[pel]

Допис від miha1111

Все спаял из экопластика Я просто тесно связан с сантехникой.

Позвольте ламерский вопрос - а как и чем паять?

[miha1111]

Допис від pel

Позвольте ламерский вопрос - а как и чем паять?

Паяльник для pp-r трубопроводов

[pel]

Допис від miha1111

Паяльник для pp-r трубопроводов

А что это такое страшное и водится ли оно у простых людей?

[miha1111]

Допис від pel

А что это такое страшное и водится ли оно у простых людей?

У постых сантехников обязательно водится При наличии данного инструмента работы на 10 мин.Для того чтобы впаять вход и выход потребуется два колена 20(диаметр) 90(градусов) и отрезок трубы около 20см. Сверлом или коронкой 19 мм. нужно просверлить два отверстия в трубе(корпусе) лампы и впаять через колено два отрезка трубы 20 pn 20 (маркировка трубы) .Колено нужно как ограничитель ,для того чтобы впаиваемые трубки не перекрывали внутр. проход корпуса лампы P.S. Я использую сливные шланги от стиральной машины они свободно соединяются с данной трубой

[pel]

По материалам этой темы сделал, наконец-то, свой вариант стерилизатора - интересно ваше мнение.

[den1]

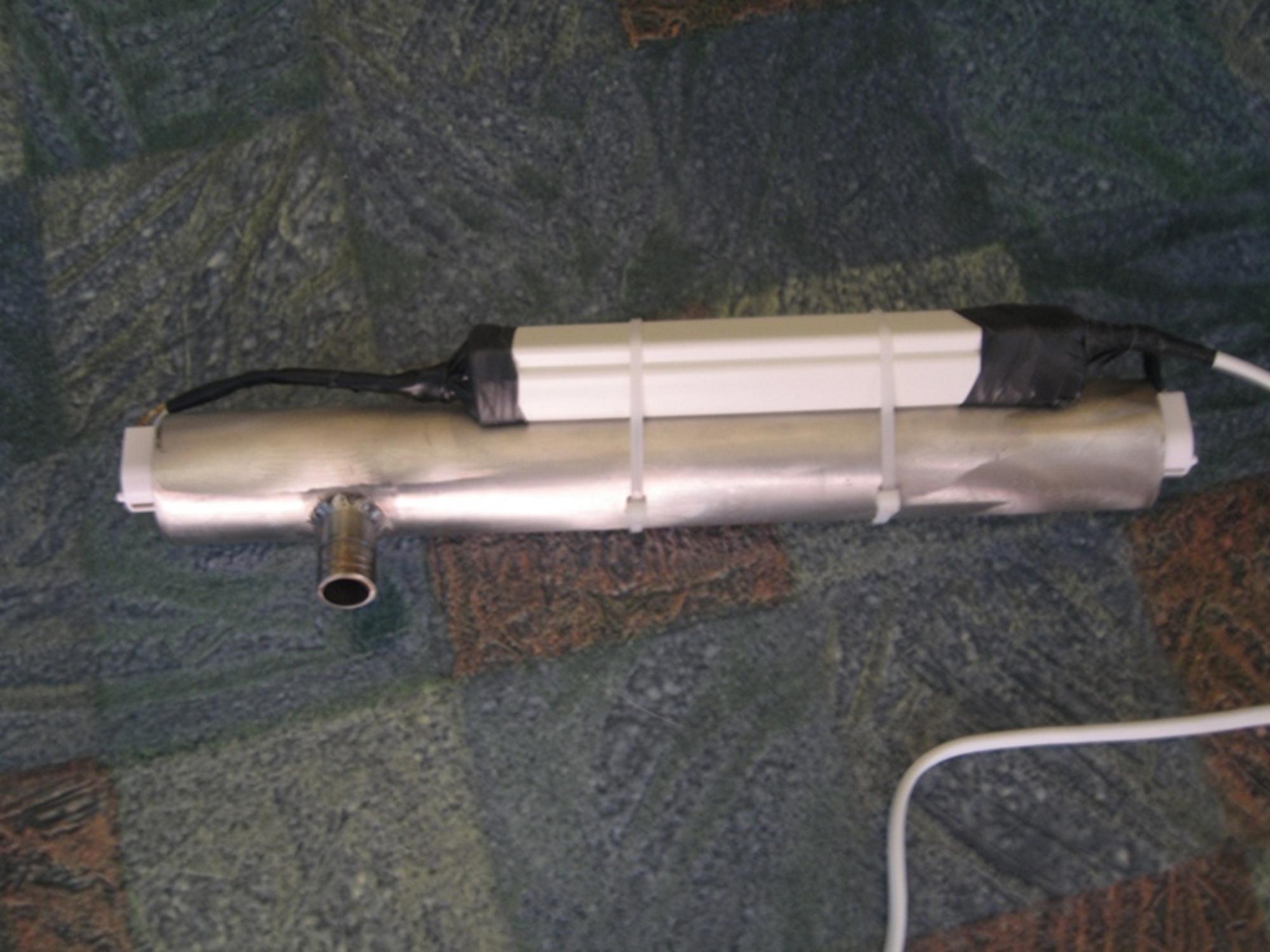

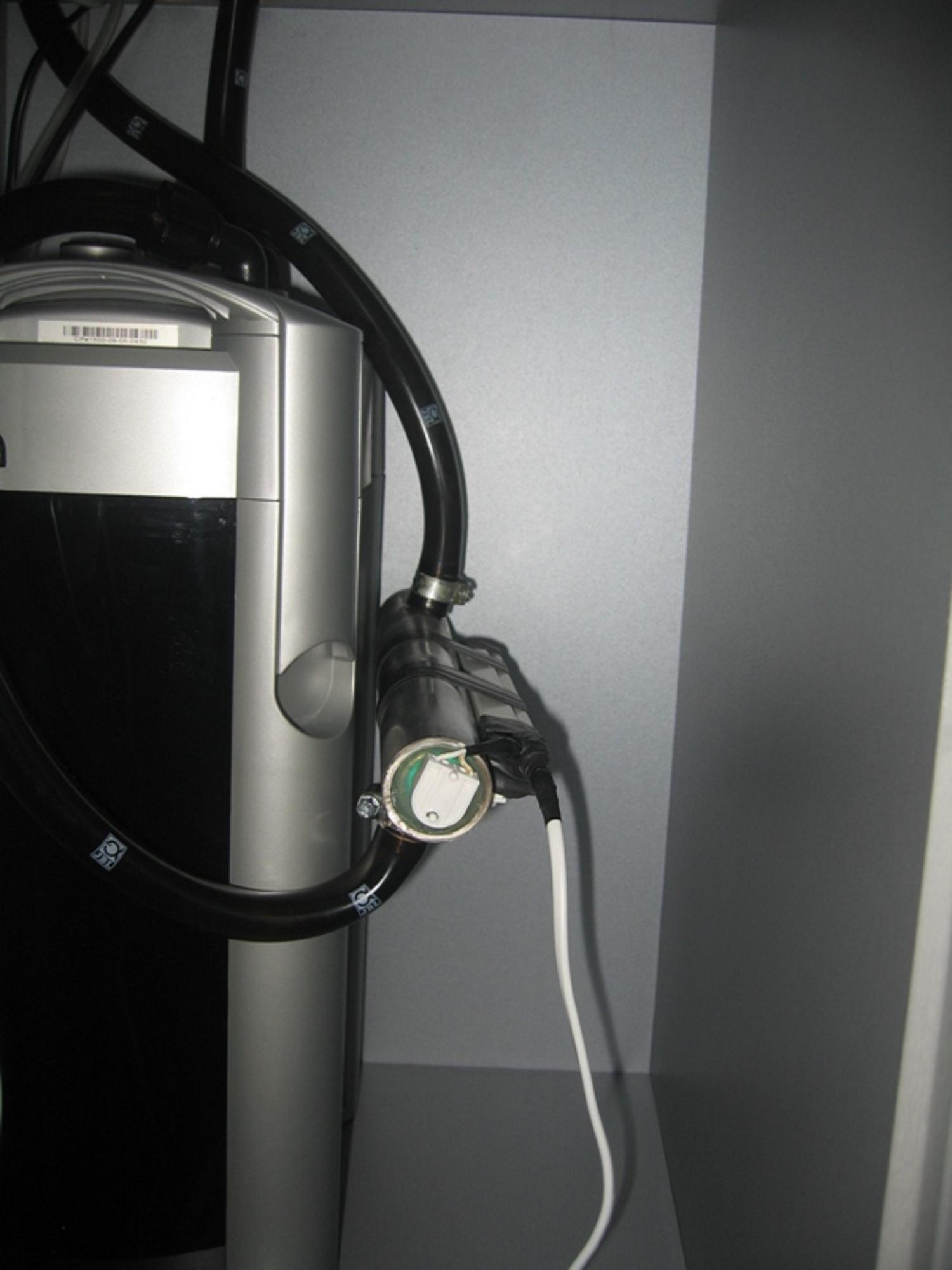

Зделал и я себе стерилизатор, по Вашей технологии, только залил концы лампы эпоксидкой для надежности, внутри бельевой шнур накручен по спирали, лампа 8 Вт ø16 мм, ЭПРА+колпачки - раскурочил светильник производства Росии, труба нерж. ø38х3 мм (растояние между лампой и корпусом 8 мм), фильтр JBL e1500 (многовато но результатом доволен).
Starcomputer отдельное спасибо за темку!!!

[pel]

Допис від den1

Зделал и я себе стерилизатор, по Вашей технологии, только залил концы лампы эпоксидкой для надежности, внутри бельевой шнур накручен по спирали, лампа 8 Вт ø16 мм, ЭПРА+колпачки - раскурочил светильник производства Росии, труба нерж. ø38х3 мм (растояние между лампой и корпусом 8 мм)

А если лампа испортится - придется все раскурочивать?
Кстати, а эпра не греется? Вижу, что она герметично запакована - не перегреется ли?
А то, что штуцеры впаяли - вообще класс!

8 мм расстояние между лампой и корпусом - не многовато ли?

Кстати, как решать вопрос с эпрами - они греются, хорошая ли идея их герметично закрывать? И как это лучше сделать?

[BelkinS]

Хорошая конструкция. ИМХО внутренняя кварцевая трубка сама просится для полного счастья (простой замены лампы и благоприятного для нее теплового режима). Думаю найти кварцевую трубу диаметром 17-18мм не так сложно и не настолько дорого. И время у Вас есть пока эта ваша лампа выработает свой срок службы.
А эпоксидка устойчива к УФ?

[den1]

Допис від pel

Кстати, а эпра не греется? Вижу, что она герметично запакована - не перегреется ли?
8 мм расстояние между лампой и корпусом - не многовато ли?
Кстати, как решать вопрос с эпрами - они греются, хорошая ли идея их герметично закрывать? И как это лучше сделать?

Эпра не греется, оно как раз и расчитано на 8-ми ватную лампу.
Идеальное растояние между лампой и корпусом до 10 мм, но тут нужно учитывать протоку, у меня многовато, но вроде нормально работает!
А решать вопрос с перегревом особого смысла нет так, как они расчитаны на работу при данной тепературе.

Допис від BelkinS

Хорошая конструкция. ИМХО внутренняя кварцевая трубка сама просится для полного счастья (простой замены лампы и благоприятного для нее теплового режима). Думаю найти кварцевую трубу диаметром 17-18мм не так сложно и не настолько дорого. И время у Вас есть пока эта ваша лампа выработает свой срок службы.
А эпоксидка устойчива к УФ?

Да я уже подумываю над конструкцией с кварцевой трубкой внутри, это однозначно лучше будет и тепловой режим в норме и замена лампы без проблем. А на счет эпоксидки пока наблюдаю работает месяц вроде бы полет нормальный, но она у меня еще капроновыми пробками закрыта, с одной стороны прозрачный капрон для визуального контроля за лампой, хотя для этого необходимости нет так, как через трубки хорошо видно работает ли лампа. Да и хорошую идею кто то здесь подкинул на счет бельевого шнура, тем самым увеличивается площадь контакта проходящей воды с лампой и соотвественно эфективность работы.
Раз в пол года конечно можно и высверлить лампу из конструкции, но нужно думать что то более практичное, если есть у кого какие идеи давайте предлагайте с удовольствием выслушаем...

[BelkinS]

Допис від den1

Раз в пол года конечно можно и высверлить лампу из конструкции, но нужно думать что то более практичное, если есть у кого какие идеи давайте предлагайте с удовольствием выслушаем...

Как вариант (сам вижу не очень удачный, но тем не менее...):
когда лампа Т5 отработает свое, спилить алмазной пилкой цоколь с одной стороны (не вынимая лампы из конструкции), и в колбу Т5 вставить УФ лампу Т4.

[chack]

Допис від BelkinS

УФ лампу Т4.

а есть такие?

[pel]

Допис від BelkinS

Как вариант (сам вижу не очень удачный, но тем не менее...):
когда лампа Т5 отработает свое, спилить алмазной пилкой цоколь с одной стороны (не вынимая лампы из конструкции), и в колбу Т5 вставить УФ лампу Т4.

Тогда почему б не пойти дальше и вставить трубку от лампы Т8, а внутрь Т5 не засунуть? Более практично, имхо. Правда, плохо то, что стекло - довольно хрупкий материал. Да и саму Т5-ю лампу как закрепить?

Кстати, а как вы фиксируете бельевой шнур?

[BelkinS]

Допис від chack

а есть такие?

Даже не знаю :-(
нашел единственную фразу в интернете:
"Ультрафиолетовые бактерицидные лампы из Европы. Мощность от 4 до 55 Вт, диаметр – от 13 до 25 мм, общая длина от 107 до 1199 мм"
Если есть с диаметром 13мм, то влезет в колбу от Т5.

[den1]

Я фиксировал его так - сначала в районе электрода наклеил на лампу фольгу потом накрутил по спирали шнур, затем фумлентой хорошо закрепил концы, проклеил фумлету эпоксидкой и сверху опять фольга чтоб лента не разрушалась.
А закрепить т5 лампу в трубке от т8 можно с помощью резиновых пробок они и центрировать будут лампу в трубке и закрвать выход уф лучей на ружу... а можно с помощью тех же гермовводов...

[pel]

Допис від den1

Я фиксировал его так - сначала в районе электрода наклеил на лампу фольгу потом накрутил по спирали шнур, затем фумлентой хорошо закрепил концы, проклеил фумлету эпоксидкой и сверху опять фольга чтоб лента не разрушалась.

Дааа, как-то сложно все получается.
Мож, чтоб было проще - закрепить на лампе шнур (фум-лентой или еще как-то. А можно и просто ниткой, леской, проволочкой - чтоб от уф не разрушался материал), вставить ее в колбу, потом закрутить гермовводы.

Допис від den1

А закрепить т5 лампу в трубке от т8 можно с помощью резиновых пробок они и центрировать будут лампу в трубке и закрвать выход уф лучей на ружу... а можно с помощью тех же гермовводов...

А как тогда закреплять Т8 колбу? Мож, лучше гермовводами для Т8 лампы, а Т5-ю - уже резиновыми пробками.
Но минус - это хрупкость конструкции. Обрезанная Т8 лампа не такая прочная, имхо, как целая. Лучше, наверное, так не рисковать...
