Цитата:
Допис від kvn79
Я обладатель такого же конструктора - так что мне тоже интересно, не уходите
|
Все очень просто,распишу по подробней:
1.Полученый набор-разпаковываем и нарезаем в уже готовых отверстиях резьбу М4.
2.Далее скручиваем все детали между собой и под последнюю деталь подкладываем шайбы(так как экцентрик "7" сделан из 6 акрила),как на рисунке.
3.Далее в(просверленые) уголки "1" вставляем шприцы "2" и фиксируем ее планкой(на рисунке нет).Делаем разметку на акриле,сверлим отверстия,нарезаем резьбу М4 и прикручиваем.
4.Нарезаем резьбу в деталях "6" и скручиваем их между собой,по уже готовой разметке-сверлим четыре отверстия диаметром 5мм под толкатели шприцов и два отверстия(с противоположной стороны) для крепления к подложке и к подвижной части дозатора.

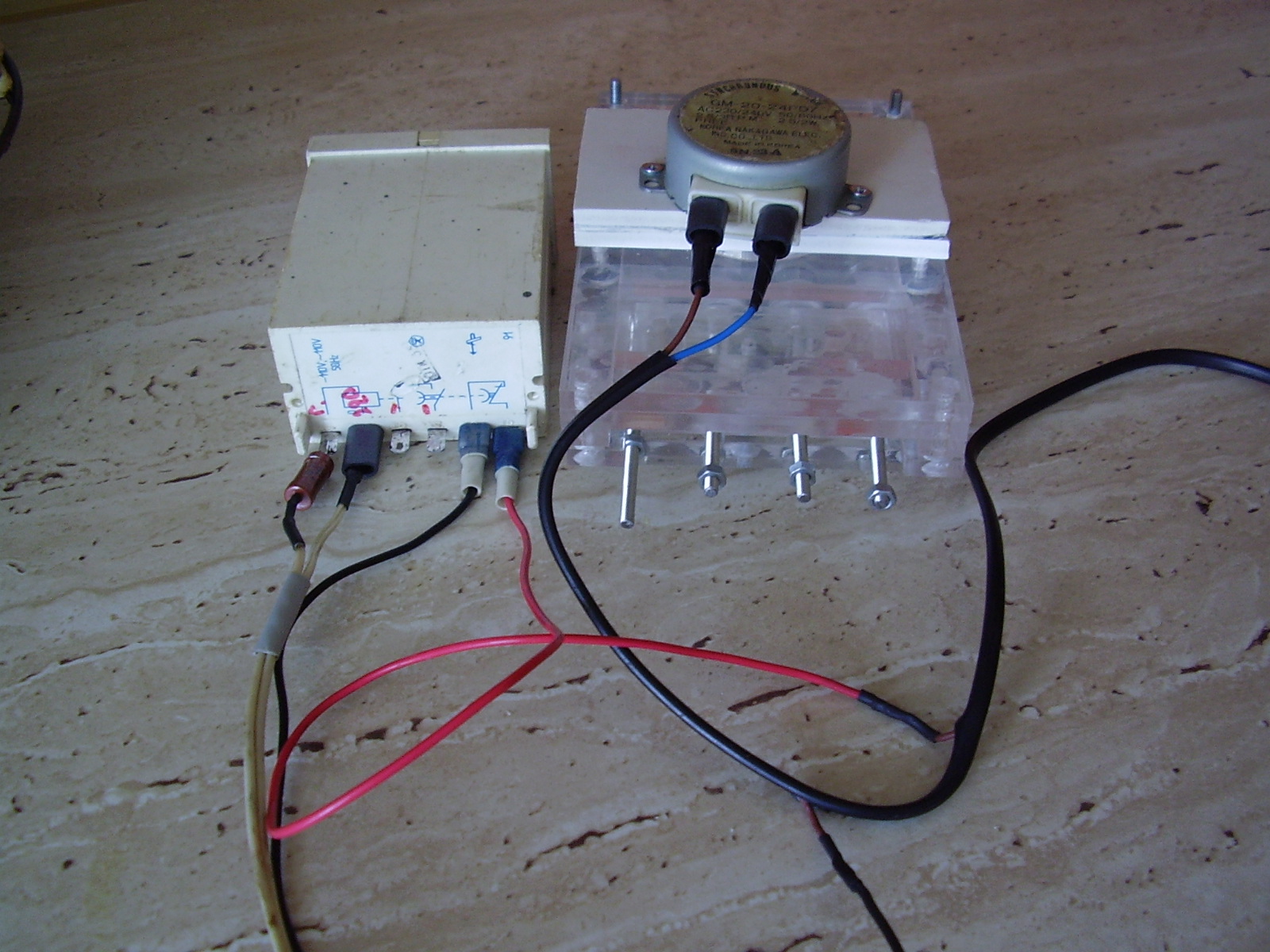

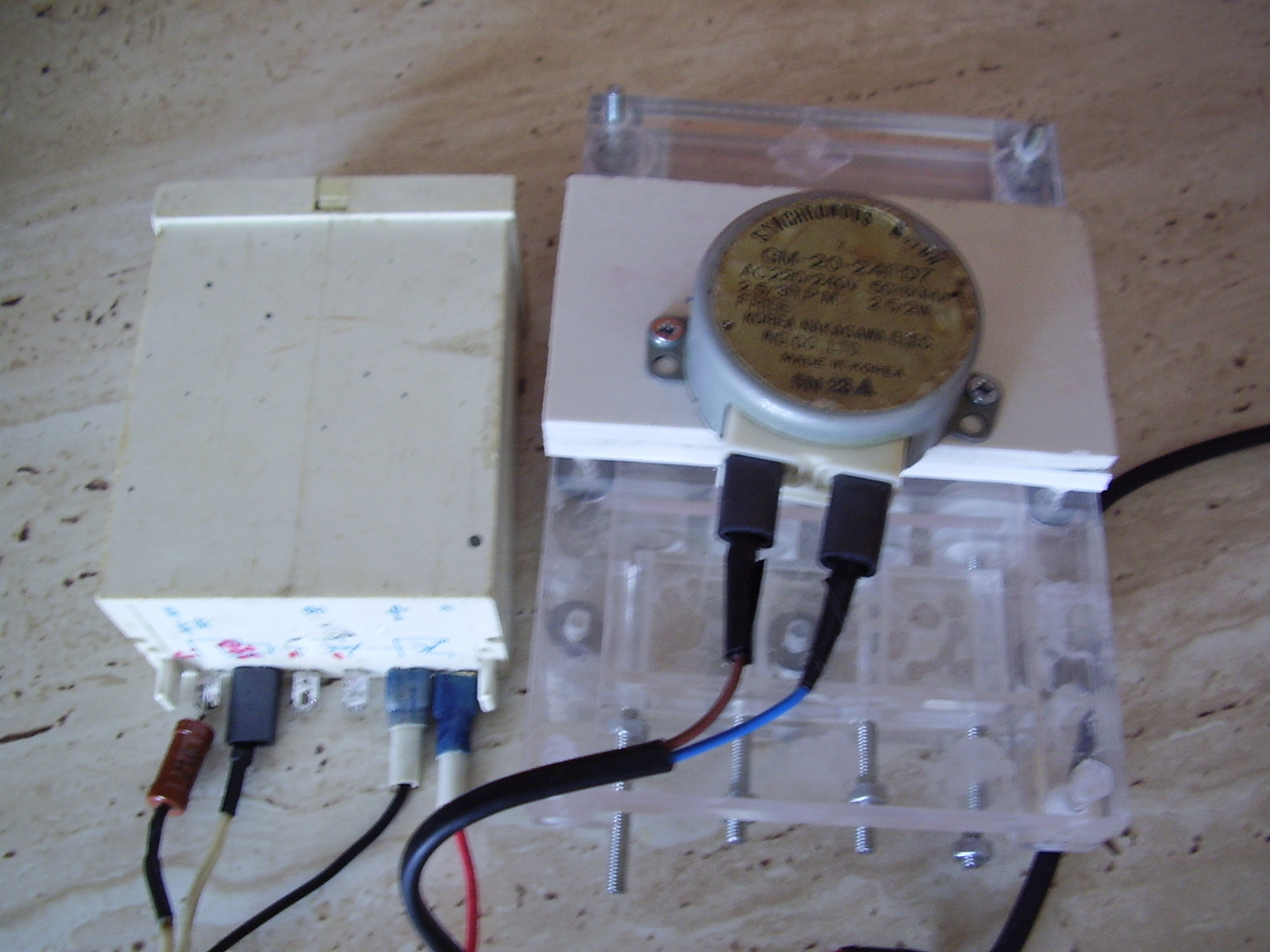

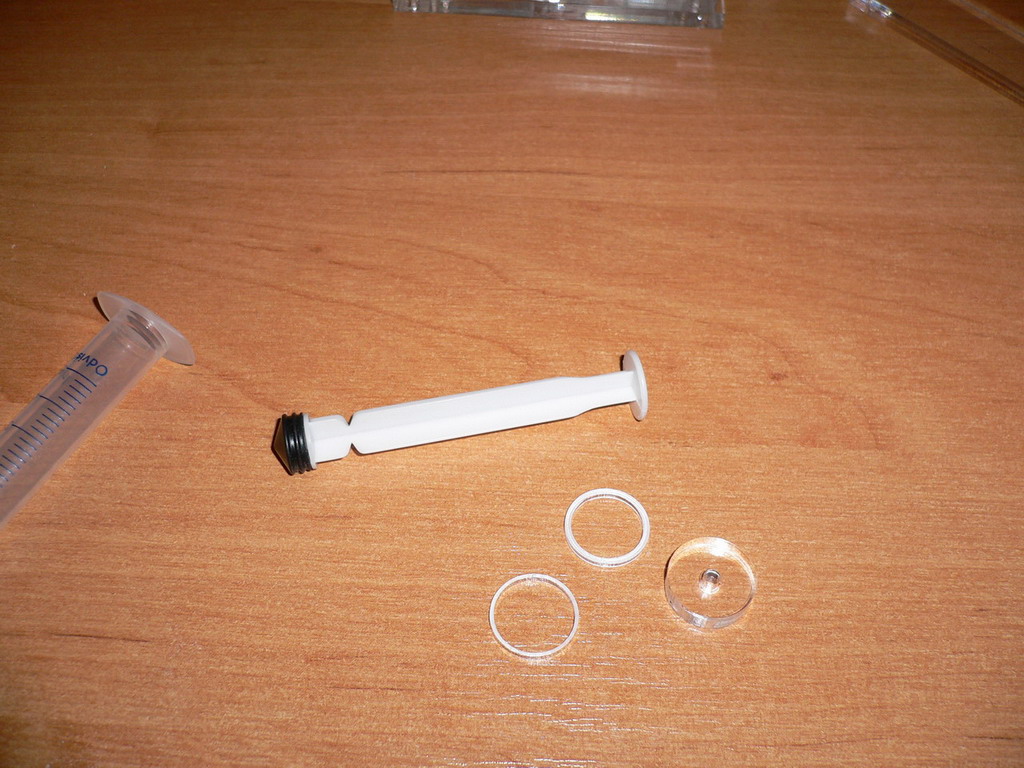

5.Собираем толкатели шприцов: нарезаем резьбу М4 в деталях "5" и склеиваем с кольцами "4" между собой(не забывая вставить шток шприца),как на рисунках.
6.Далее по уже закрепленым уголкам "1" с шприцами "2" и собраными поршнями,делаем разметки крайних "мертвых" точек подвижной детали дозатора и прикручиваем деталь "6"
7.Все винтики,гаички,шайбочки-находятся в пакетике "3".
п.с. акрил нужно сверлить-не "форсируя",иначе может треснуть(сверлится легко).Перед склейкой акрила-рекомендуется пройтись мелкой наждачной бумагой стороны склеивания.
Вроде бы все
