Re@ctor · 28.12.2010, 17:19

Может в силу того, что все металлокаркасы которые мне попадались были мягко сказать "не ровные" и не адаптированы под обшивку, ни диагоналей ни отсеков симметричных, в лучшем случае плюс-минус 10мм, может потому, что считаю это лишней тратой денег, которые можно потратить на хороший и красивый материал и удобную качественную фурнитуру, а может потому, что у меня потолки слабые...

Не помню, но категорически не приемлю метал в тумбе, разве что стеллажи для разводни. Уверен, если нужно будет - сделаю тумбу и под тонник без металла.
Основной принцип: каждый из отсеков - это самостоятельная тумба, которые быстро стягиваются между собой и усиливают конструкцию за счет двойных стоек.

Вообщем вот 3 варианта:

1й. Самый дорогостоящий...

Материал:
1) Столешница (Украина) - 600грн.
2) ДСП (Украина) - 1 лист - 260грн.
Фурнитура:
3) 4 петли, открытие 175градусов (Китай) - 50грн.
4) 3 направляющие 450мм телескопические - 90грн.
5) Труба аллюминиевая 60мм диам. + крепление + металлический стержень (внутри трубы) - 250грн.
6) 5 ручек - 75грн.
7) 8 ножек (есть такие же дешевле по 12-15грн, но это китайский ширпотреб) - 200грн.
Услуги:
8) Порезка, поклейка кромки, сама кромка на ДСП и столешницу - 200грн.
9) Метизы - 20грн.
Фасад:
10) Профиль AGT - 150грн.
11) Наполнение (филенка) профиля - 100грн.
Итого: 2000грн.

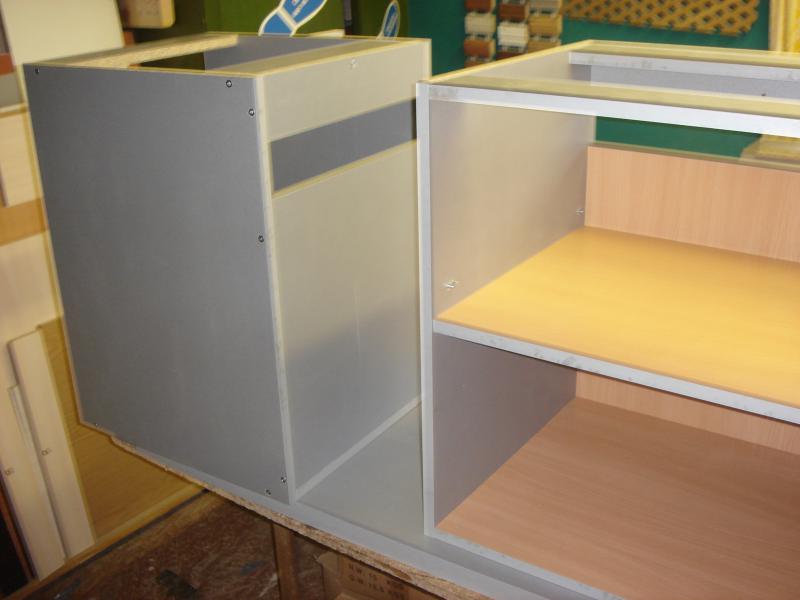

Вариант 2й. Средний по цене.

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC06477.jpg
Переглядів: 984
Розмір: 255,6 КБ
ID: 124975

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC06478.jpg
Переглядів: 945
Розмір: 198,6 КБ
ID: 124976

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC06479.jpg
Переглядів: 840
Розмір: 231,7 КБ
ID: 124977

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC06480.jpg
Переглядів: 781
Розмір: 197,1 КБ
ID: 124978

Щоб збільшити малюнок, клацніть по ньому
Назва: DSC06481.jpg
Переглядів: 768
Розмір: 216,4 КБ
ID: 124979

1) Столешница (использована только половина) - 200грн. ( 400грн за целую)
2) ДСП 2 листа - 550грн.
3) Метизы - 20грн.
4) 15 ножек (самые обычные "кухонные" ноги 100мм) - 15грн.
При желании их можно закрыть цоколем из ДСП.
5) Петли на фасад 8шт - 20грн.
6) Услуги порезки, поклейки и кромка 150грн.
7) Ручки 4шт. - 60грн.
8) Фасад - профиль АГТ с порезкой 160грн + дсп 10мм (из старых запасов).
Итого: 1175грн. (без учета филенок фасадов)

Вариант 3й. Бюджетный.
Дно из 2х ДСП стянутых снизу саморезами между собой.

1) 2 листа ДСП - 600грн.
2) Услуги и кромка - 150грн.
3) 15 ножек - 15грн.
4) Петли на фасад 8шт - 20грн.
5) Ручки 4шт. - 30грн.
Итого: 800грн.

Примечания: на 2 и 3й тумбах разное ДСП в тумбе потому, что делалось из обрезков для экономии.

Стоимость 1 и 2 варианта можно существенно снизить в основном за счет столешницы, использовав например вариант дешевле - "Бук" или "Мрамор Каррара", которые идут в районе 250грн за 3х метровую плиту.

Все цены были актуальны на момент написания поста, а как известно жить становиться все веселее... ))

Чертежи PRO100
Вариант 1 - http://upload.com.ua/get/902276384/Тумбы акв №1.sto
Вариант 2 и 3 - http://upload.com.ua/get/902276432/Тумбы акв.sto

moby12 · 28.12.2010, 22:04

Можете выложить размеры? и так сказать схемы ???

moby12 · 29.12.2010, 00:50

понравился второй и первый варианты, киньте второй.

Сергей Николаевич · 29.12.2010, 11:24

Грамотно сделано.

Re@ctor · 29.12.2010, 11:34

moby12, 2ая -
столешница 1510х 550х 1
стойка 600х 500х 6
задник 430х 368х 2
задник 430х 508х 1
дно (основание) 550х 1510х 2
подшивная 80х 368х 6
дно отсека 500х 368х 2
подшивная 80х 508х 3
дно отсека 500х 508х 1
полка 480х 508х 1
ребро 600х 80х 4
полочка мал. 467х 80х 2
фасад 592х 396х 2
фасад 592х 266х 2

Разница между второй и третьей только в верхней крышке, на 2й - это столешница и в боковых ребрах, в 3й - это просто 2 ребра для жесткости, а во 2й - 4 ребра между которыми находится маленькая полочка на которую удобно класть банки с кормом и прочую мелочевку, которую всегда не помнишь куда положил...

Ksarron · 01.01.2011, 22:38

очень понравился 1й вариант тумбы цвет очень красивый и трубы очень нравятся

Vassabi · 08.01.2011, 17:06

тумбы супер, внешне очень даже и практичные, в общем класс!
а вы на заказ не беретесь делать? (спрашиваю с видом на будущее

)

Re@ctor · 08.01.2011, 22:51

Цитата:

Допис від Vassabi

тумбы супер, внешне очень даже и практичные, в общем класс!
а вы на заказ не беретесь делать? (спрашиваю с видом на будущее )

Это моя основная работа...

Vassabi · 08.01.2011, 23:04

вас понял, спасибо, возьму на заметку!

viv1976 · 08.01.2011, 23:11

Видно, что корпусную мебель человек делает. А то у нас уже и под 50литров скоро металокаркасы варить будут.

Вадик 1111 · 09.01.2011, 14:43

Перший варіант дуже сподобався.

kvn79 · 09.01.2011, 15:01

Тема нужная! Автору - спасибо большое!
Один вопрос - заказывать только у вас или есть возможность получить в электронном виде файлы с чертежами для PRO100?

Re@ctor · 09.01.2011, 18:25

Цитата:

Допис від kvn79

Тема нужная! Автору - спасибо большое!
Один вопрос - заказывать только у вас или есть возможность получить в электронном виде файлы с чертежами для PRO100?

Выложу чуть позже...

cvinto · 13.01.2011, 05:53

Очень понравился первый вариант,очень хотелось увидеть чертежи.

cvinto · 16.01.2011, 15:01

Цитата:

Допис від Re@ctor

Файл нашел, вот только я не знаю как его выложить сюда....))))
Подскажите, как?

Кто нибудь может подсказать?
