aukrua · 01.03.2011, 21:54

а где у этого жк посмотреть контроллер.
и как контроллер влияет на работоспособность?

кондеры на микросхеме st232 я поставил 0,1u но на 63в пойдут?

вход для питания как подключать +5 к +5, -5 к -5, а земля не подкл.?

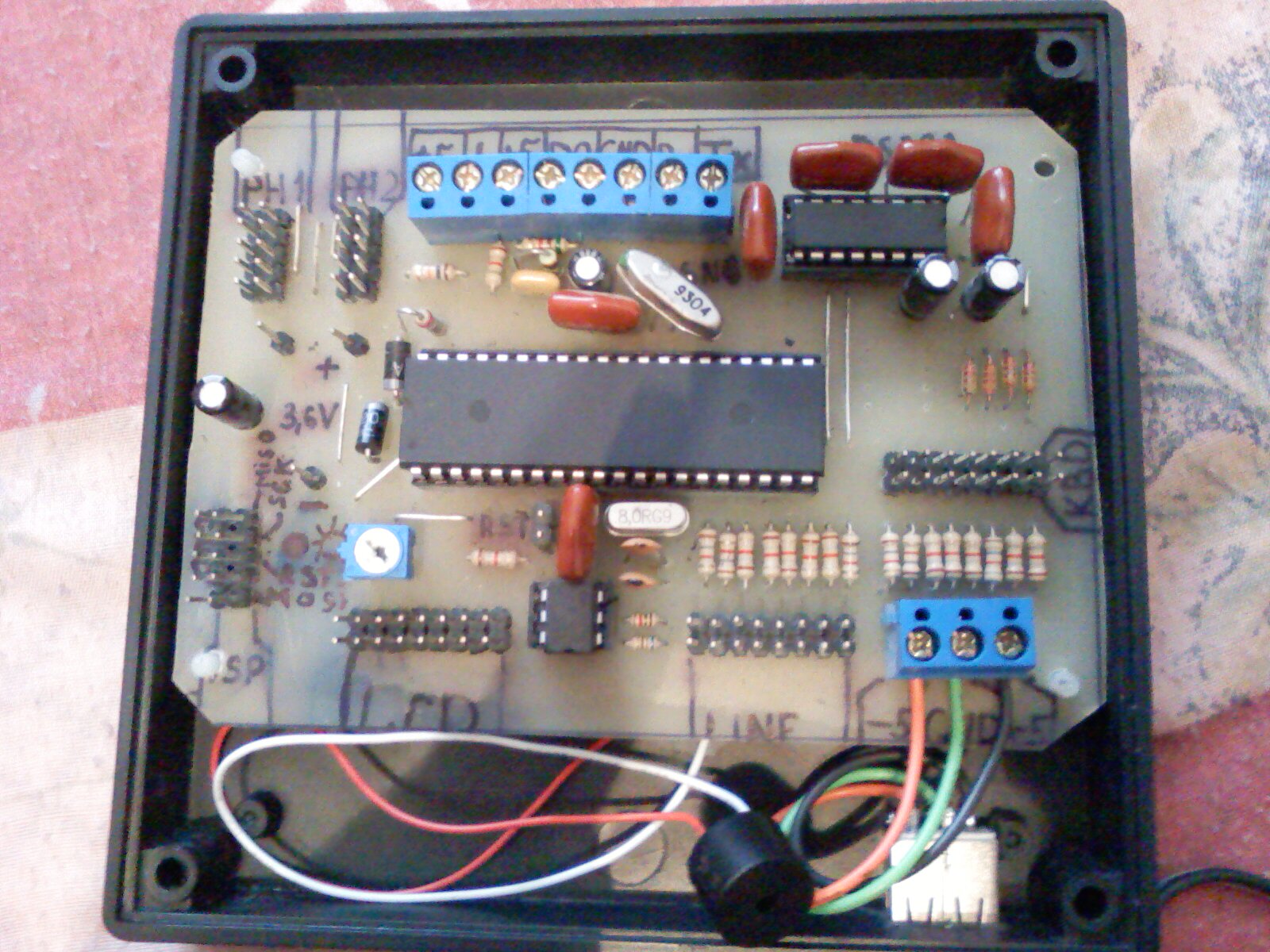

http://www.aquaforum.ua/attachment.p...1&d=1299004811
есть где нибудь полная схема силового блока на реле (юсупова)?
еще вопрос блок питания от принтера 18в 25ватт как можно приспособить к нуждам контроллера

kvn79 · 01.03.2011, 21:59

aukrua, контроллер "вмонтирован" в модуль жк (на плате). если контроллер не поддерживается микрухой аквакомпа, то и работать не будет жк

Володя Череп · 01.03.2011, 22:43

Цитата:

Допис від aukrua

кондеры на микросхеме st232 я поставил 0,1u но на 63в пойдут?

Должны подойти.

Цитата:

Допис від aukrua

вход для питания как подключать +5 к +5, -5 к -5, а земля не подкл.?

У обычного однополярного 5-вольтового блока питания на выходе два контакта: "плюс" и "минус". Но вывод "минус" у такого источника - это не -5В, а 0В. Поэтому "плюс" блока питания необходимо подключить к клемме "+5", а "минус" блока питания - к клемме "GND".

Для работы с pH-электродами необходим двуполярный 5-вольтовый источник питания. У него должно быть три контакта на выходе: "+5V", "-5V" и "общий" (он же "земля", он же "0V"). Нетрудно догадаться, что и куда подключать.

Цитата:

Допис від aukrua

есть где нибудь полная схема силового блока на реле (юсупова)?

В оригинальной схеме силового блока Юсупова (доступна для скачивания по ссылке в самом низу страницы http://aquacontrol.narod.ru/samodel/Aqua_3.htm) была перепутана полярность подключения стабилитрона и электролитического конденсатора. Архив с исправленной схемой и печатной платой силового блока (но без трансформатора и без вышеупомянутых защитных диодов) прилагается к этому сообщению.

На плате силового блока, кроме реле, есть блок питания, который выдает все необходимые уровни напряжения питания.
