Экономная и безопасная установка СО2 своими руками

[Ю.В.]

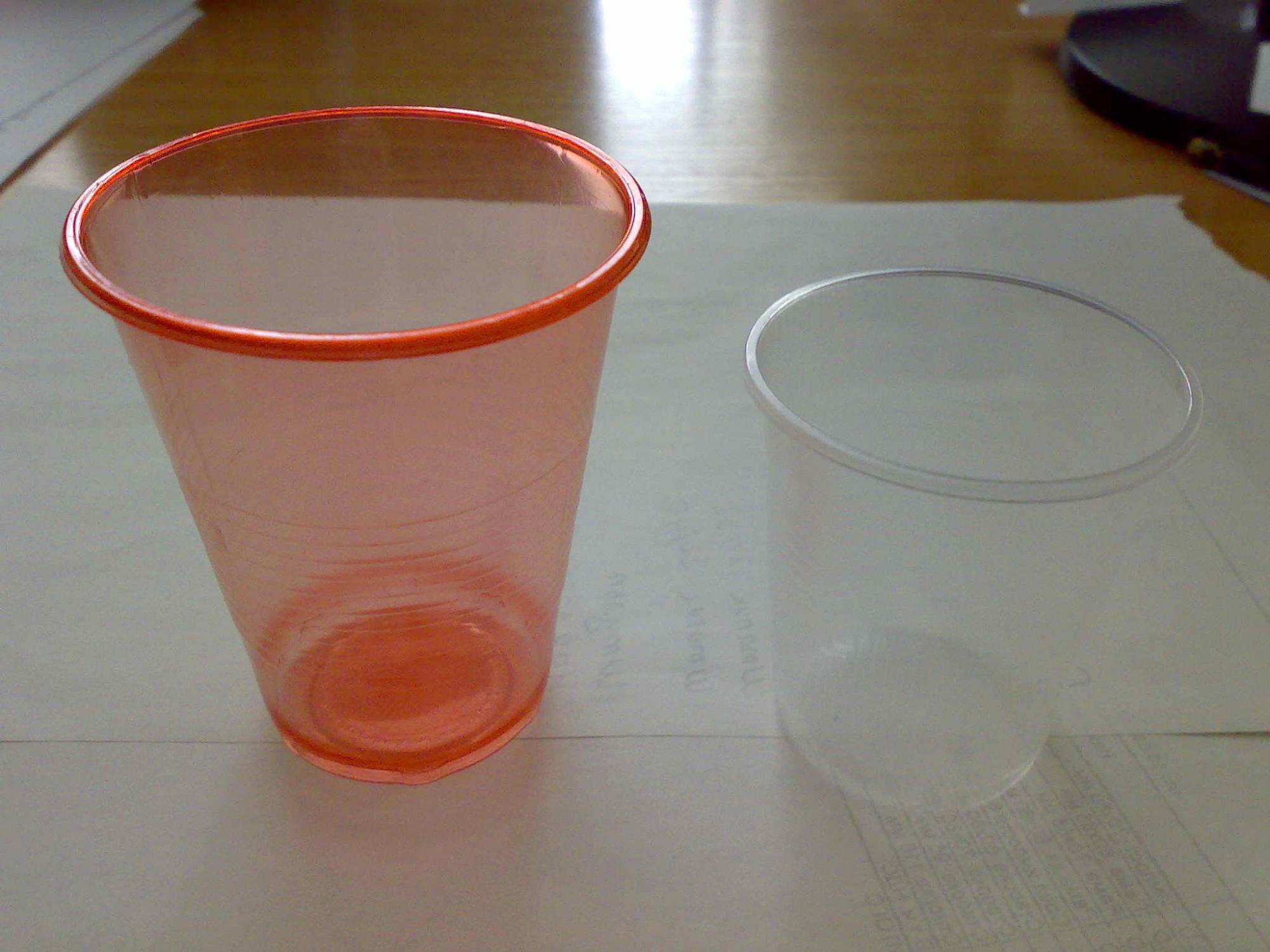

Народ, не парьтесь с узкими горлышками))) Прекрасно работают бутылки из-под "биолы" и "нестле"- протащить через их горлышко стакан, как в генераторе TPV или в поролон, как в моем варианте бесклапанной системы http://www.aquaforum.ua/showpost.php...&postcount=813 не составляет труда.
Хуже другое. Я вынужден в принципе не согласиться с ключевой фразой очень мною уважаемого Павла

китайские клапана и тройники выбрасываем в форточку

в той части, где говорится про клапана. Поясню. У меня у самого сейчас работают 2 установки. Обе БЕСклапанные. При подаче до 1-2 пуз/сек вопросов к ним нет. При бОльшей подаче, из-за инерционности реакции, они все-таки, идут в разнос. Особенно, если последняя подача порции кислоты произошла непосредственно перед закрытием крана на ночь. Кроме того, стабильность подачи газа в пределах цикла подачи кислоты у клапанной системы выше. Для большого травника (а именно для него я и занялся сейчас модернизацией генераторов Юрия и TPV), не годится. Генератор TPV лишен одного очень важного качества генератора Юрия- управляемости. Поэтому сейчас я, наработав за больше чем год экспериментов, достаточно приличный опыт в этом деле, делаю некую гибридную схему, лишенную этих недостатков. Она должна дать возможность, во-первых, увеличить объем реагентов. А, во-вторых, устойчиво и стабильно работать на всех режимах. Тройников не будет. Но клапана останутся. Не вижу с этим проблем. Как их подбирать в магазине- я писал. Ну, и кислоту процеживать нужно не забывать.
Поддерживаю стремление TPV вписать наши с ним имена в историю аквариумистики путем дачи названия установкам (см. шапку темы). Но предложение вношу свое. Установки достаточно близки одна к другой, настолько, что скоро появится их гибрид. Мы оба достаточно плотно поучаствовали в их создании. Поэтому предлагаю дальше именовать все "ветку" этих девайсов (независимо от наличия или отсутствия клапанов, стаканчиков, тройников или поролона) "генераторы Юрия-TPV". соответственно клапанный или бесклапанный вариант. Или еще какой, когда он появится. Если все в теме их так будут называть- название приживется. Спасибо.

[Dizeli$t]

Допис від ЮрийВладимирович

Поэтому сейчас я, наработав за больше чем год экспериментов, достаточно приличный опыт в этом деле, делаю некую гибридную схему, лишенную этих недостатков. Она должна дать возможность, во-первых, увеличить объем реагентов.

Мысли вслух: что если в одной бутылке держать смесь сухих реагентов (сода+кислота), а в другой - воду. Соединив бутылки по схеме (даже по "стандартной") будет происходить следующее: подаем воду на смесь - реакция - уравновешивание давления - отбор газа (падение давления в бутылке с реагентами) - добавление воды - уравновешивание давления - отбор газа...

Как-то собирал нечто подобное


там вода самотеком при падении давления (за счет высоты столба жидкости) капала на реактивы. Правда обратный клапан бы не помешал (в схеме на фото его не было).
Из недостатков - на кофемолке перетирал в пудру лимонную кислоту (жена бурчала, когда забывал мыть ).

[TPV]

Допис від ЮрийВладимирович

Генератор TPV лишен одного очень важного качества генератора Юрия- управляемости.

Хочу не согласится с этой фразой т. к. Генератор TPV точно так же как и
Генератор Юрия, останавливается при закрытие подачи, и так же возобновляет свою работу при ее открытие! При расходе газа до 3-х пузырьков в секунду (больше я не пробовал, т. к. аква 140л.) в дополнительной регулировке не нуждаются обе системы.

[Ю.В.]

Допис від TPV

останавливается при закрытие подачи, и так же возобновляет свою работу при ее открытие! При расходе газа до 3-х пузырьков в секунду

Ну тогда, уточните один момент, который ясно просматривается на Вашем фото, но не прозвучал))) А именно он составлял основную часть Ваших экспериментов, поэтому мне его озвучивать немного неловко.)))))))

[TPV]

Допис від ЮрийВладимирович

Ну тогда, уточните один момент, который ясно просматривается на Вашем фото, но не прозвучал))) А именно он составлял основную часть Ваших экспериментов, поэтому мне его озвучивать немного неловко.)))))))

Если вы о трубках, то я действительно потратил много времени на эксперименты с подбором трубок разного диаметра в бутылке с кислотой, согласно Ваших советов думал что инетрность уберу путем дросселирования. Но в генераторе TPV по трубке с кислотной бутылки, движение жидкости-газа происходит в обеих направлениях и изменение диаметра трубки в кислотной бутылке никак не влияет на работу бесклапанной системы! (Система с клапанами, по сути, тоже в этом не нуждается.)

[vVladimir]

А какие шланги используются в Вашей бесклапанной системе, той что на фотке в шапке? У меня обычные компрессорные и у них слабовато соединение со счетчиком пузырьков (на выходе со шприца).

[TPV]

Допис від vVladimir

А какие шланги используются в Вашей бесклапанной системе, той что на фотке в шапке? У меня обычные компрессорные и у них слабовато соединение со счетчиком пузырьков (на выходе со шприца).

Трубку покупал в "Олди", думаю что в Эпицентре, Новой линии тоже такая должна быть, она действительно толстостенная и на носик шприца одевается плотно и в пробках хорошо герметизируется, цена у нее 1,53 была месяц назад, была там еще и дешевле по моему по 1,15 грн. я ее взял под воздух... у нее стенка тоньше.

[TPV]

Допис від ЮрийВладимирович

Установки достаточно близки одна к другой, настолько, что скоро появится их гибрид. Мы оба достаточно плотно поучаствовали в их создании. Поэтому предлагаю дальше именовать все "ветку" этих девайсов (независимо от наличия или отсутствия клапанов, стаканчиков, тройников или поролона) "Генераторы Юрия-TPV". соответственно клапанный или бесклапанный вариант. Или еще какой, когда он появится. Если все в теме их так будут называть- название приживется. Спасибо.

Поддерживаю это предложение, и обобщенную тему назову "Генератор СО2 Юрия-TPV", если никто не возражает!
