Изготовлю крышки на аквариумы.

[Иваныч водяной]

А этому прибору хотелось-бы уделить немножко больше внимания.
О П И С А Н И Е.

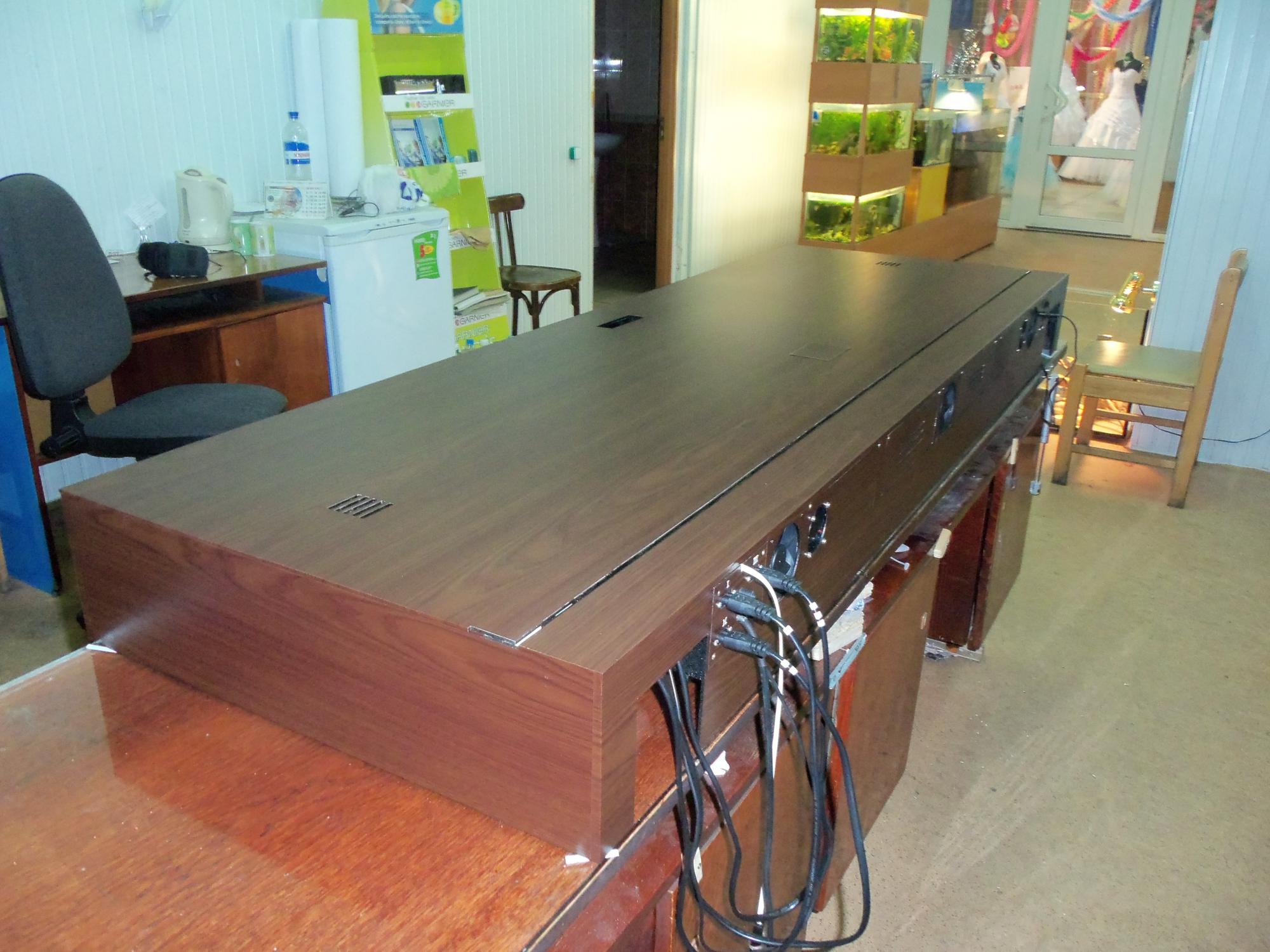

Крышка с подъёмным верхом на аквариум 540 литров (1800-L;500-h;600-S)
При изготовлении применены следующие материалы:
-пластикCoplast-AS-X(0,67г/см3)S-3мм
-пластик»Simona»Color(чёрный)(0,55(г/см3)S-3мм
-пластик структурированный(внутреннее покрытие)
-пластик»Simona»-»Digital»(0,55г/см3)S-3мм
-клей»Cosmofen»СА 12
-клей»Cosmofen plusHV»
-клей»Mafix»
-клей»МММ-ТЕСО»
-балка алюминиевая двутавровая
-саморезы(различные)
-арокал(наружное покрытие)
-анодированный алюминий(отражатели)-
-провод электрический
-термопаста КПТ-8
Применённое оборудование:
ЭПРА VS ELXc 180.866 T-5; 1х80w(6шт)
-гермопатроны для лампы Т-5
-адапторы(б/п)(различные)
-куллеры(FAN) 80мм(3шт) «Titan»;подшипник
-куллеры(FAN) 50мм(4шт)
-полоса диодная в силиконе(7 метров)
-акваконтроллер многофункциональный

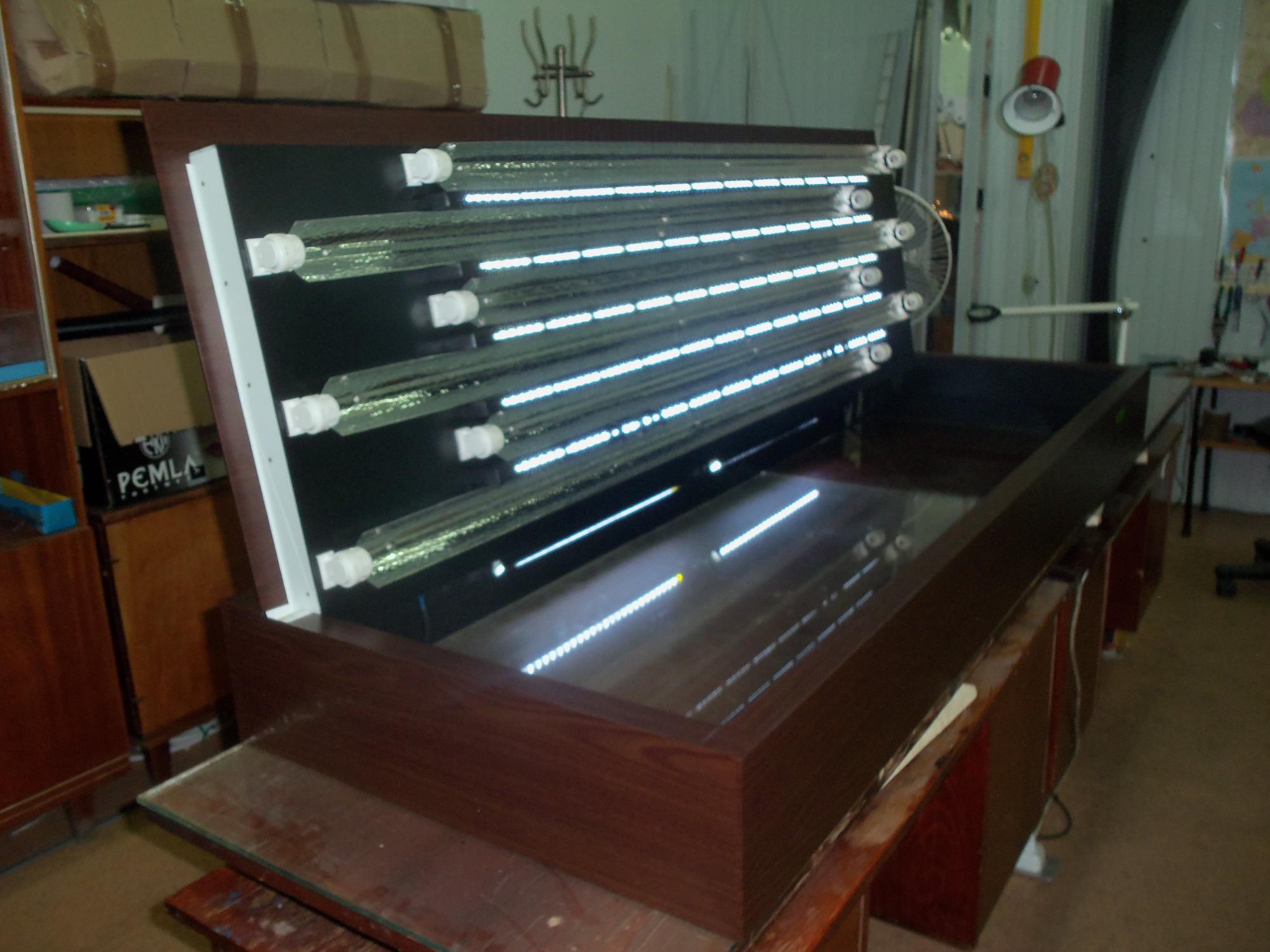

Подъёмная часть составляет 88,5% от общей площади горизонтальной поверхности крышки, что позволяет обеспечить полный доступ для работы во всём аквариуме.

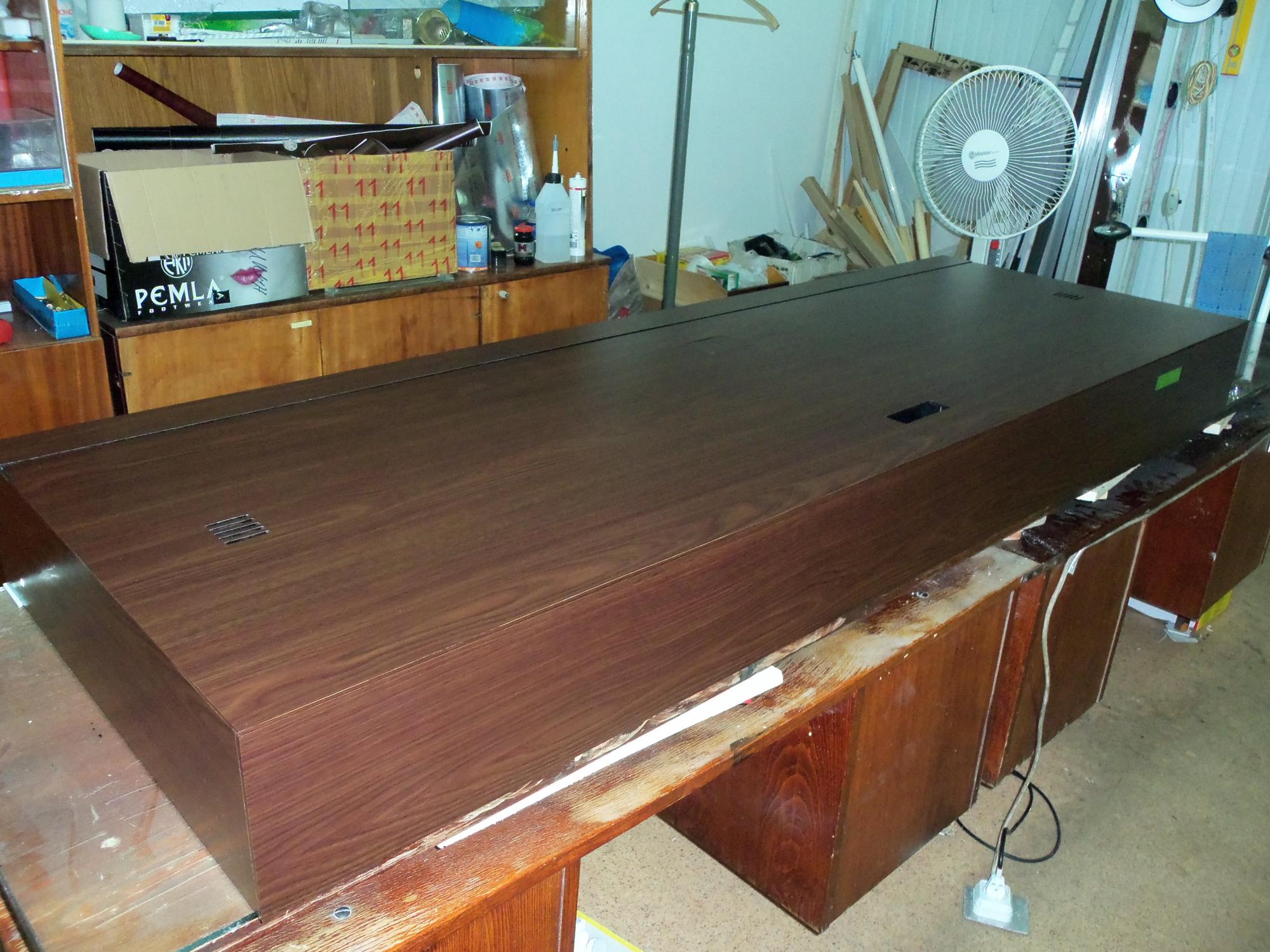

Удобная ручка расположена по центру в передней части подъёмного верха.
По центру в задней части подъёмного верха расположена крышечка, открывающаяся лёгким нажатием на дальнюю сторону. Под ней , в нише , расположены четыре включателя. Они позволяют отключить в ручном режиме всё освещение, т.к. при открытой крышке свет бьёт в глаза и мешает работе в аквариуме. По бокам подъёмного верха есть прорези, расположенные над куллерами охлаждения ЭПРА.
Подъёмный верх разбирается и собирается не нарушая защищённости от проникновения влаги. Для этого необходимо: отключить подъёмный верх от задней стенки, вынув из гнёзд все штекеры (5 шт), затем полностью снять подъёмный верх с аквариума (корпус крышки при этом остаётся на аквариуме) подняв левый навес вверх, а правый выдвинув из ниши и, отнеся в сторону, положить на ровную поверхность лампами вверх. Затем снять отражатель первой лампы, вывернув три болта (гайки при этом остаются на месте). Затем вывернуть четыре самореза(35мм) на ручке по центру (они обеспечивают великолепную жёсткость и надёжность конструкции в районе ручки).Затем по всему периметру подъёмной части крышки необходимо вывернуть 44 самореза (10 мм).
ПРИМЕЧАНИЕ: после сборки все саморезы и детали конструкции должны быть поставлены на место, в противном случае нарушается расчётная прочность, что приводит к выходу из строя одного из узлов прибора и ,как следствие, к поломке всего прибора!

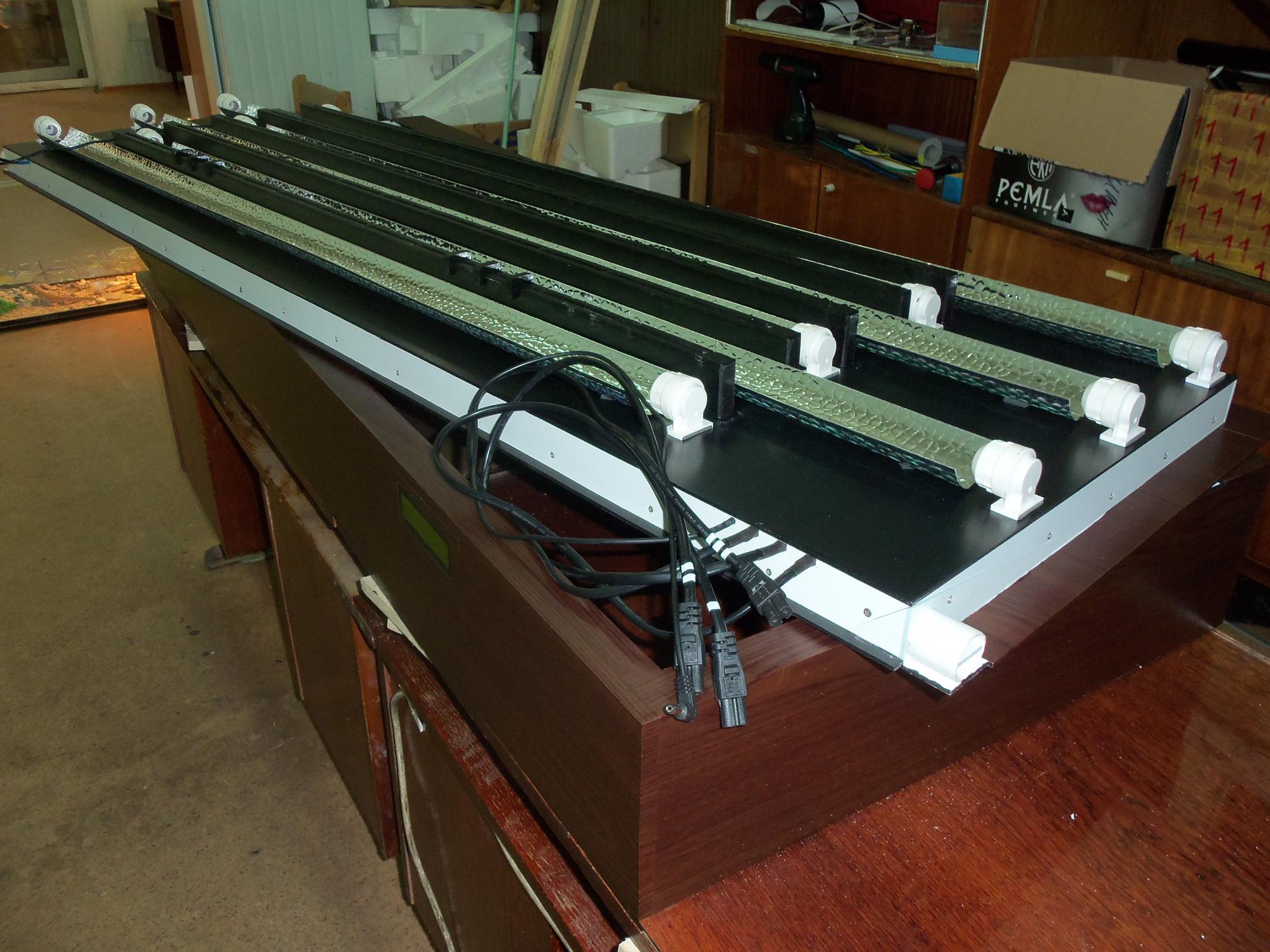

Без особых усилий подъёмный верх разъединяется на две части. Одна из них с электрической разводкой. Здесь расположены 6 ЭПРА для каждой лампы, соединённые попарно( 1-6; 2-5;3-4).ЭПРА закреплены в алюминиевых двутавровых балках с применением термопасты. Балки являются, как рёбрами жёсткости, так и великолепными радиаторами. Здесь же находятся (слева и справа) два куллера (40 мм) для охлаждения ЭПРА и по центру блок включателей (4 шт).

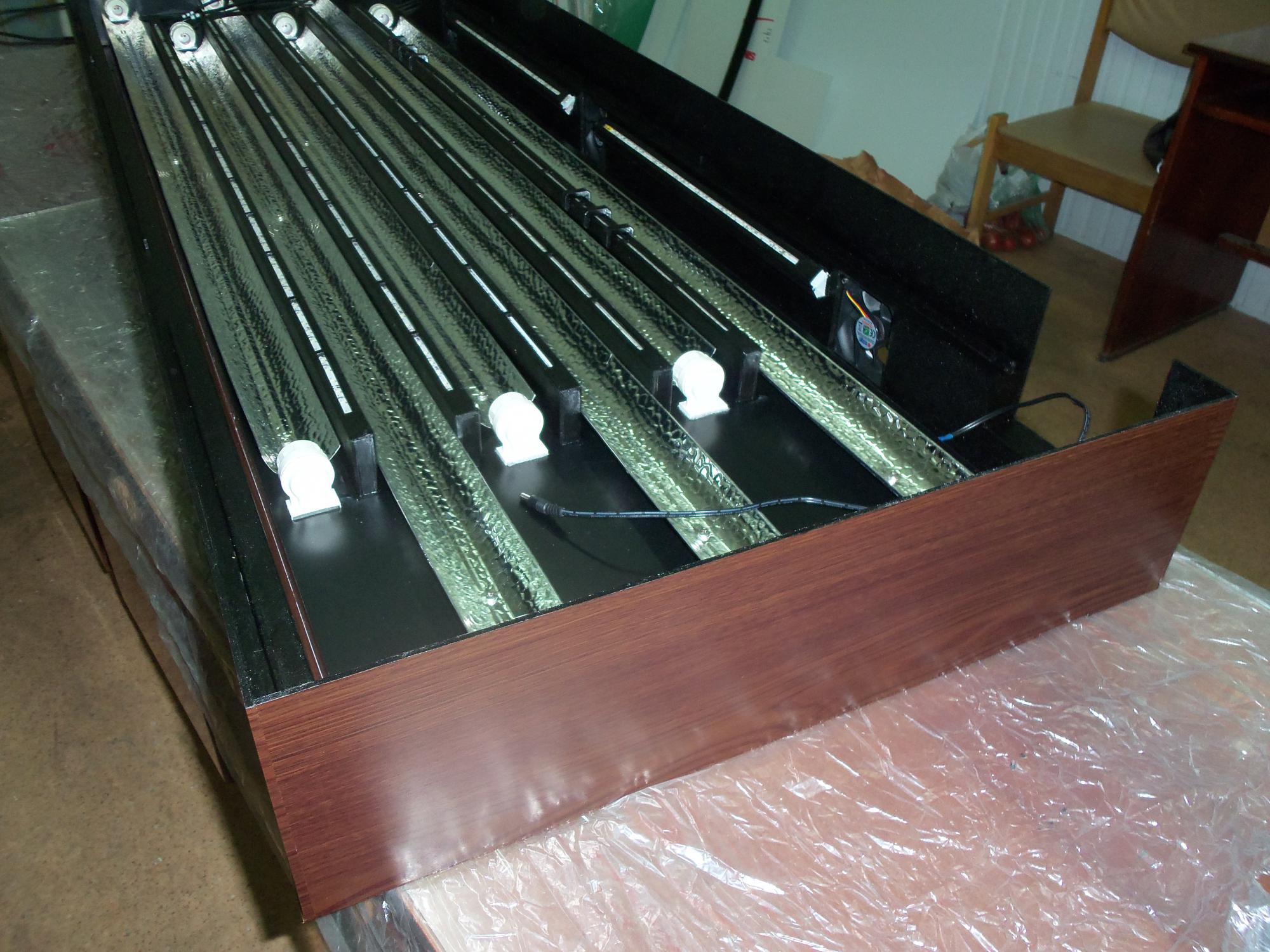

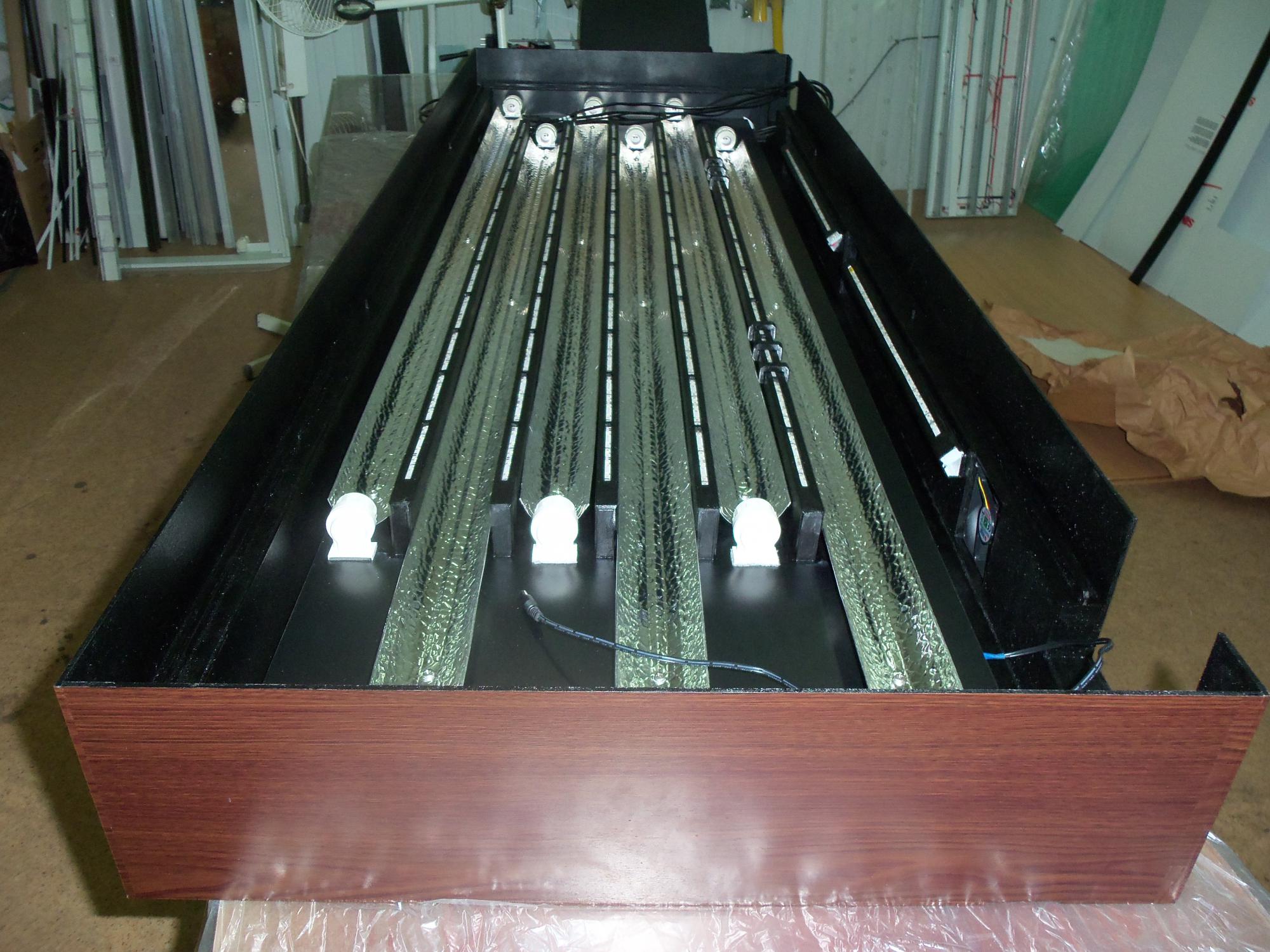

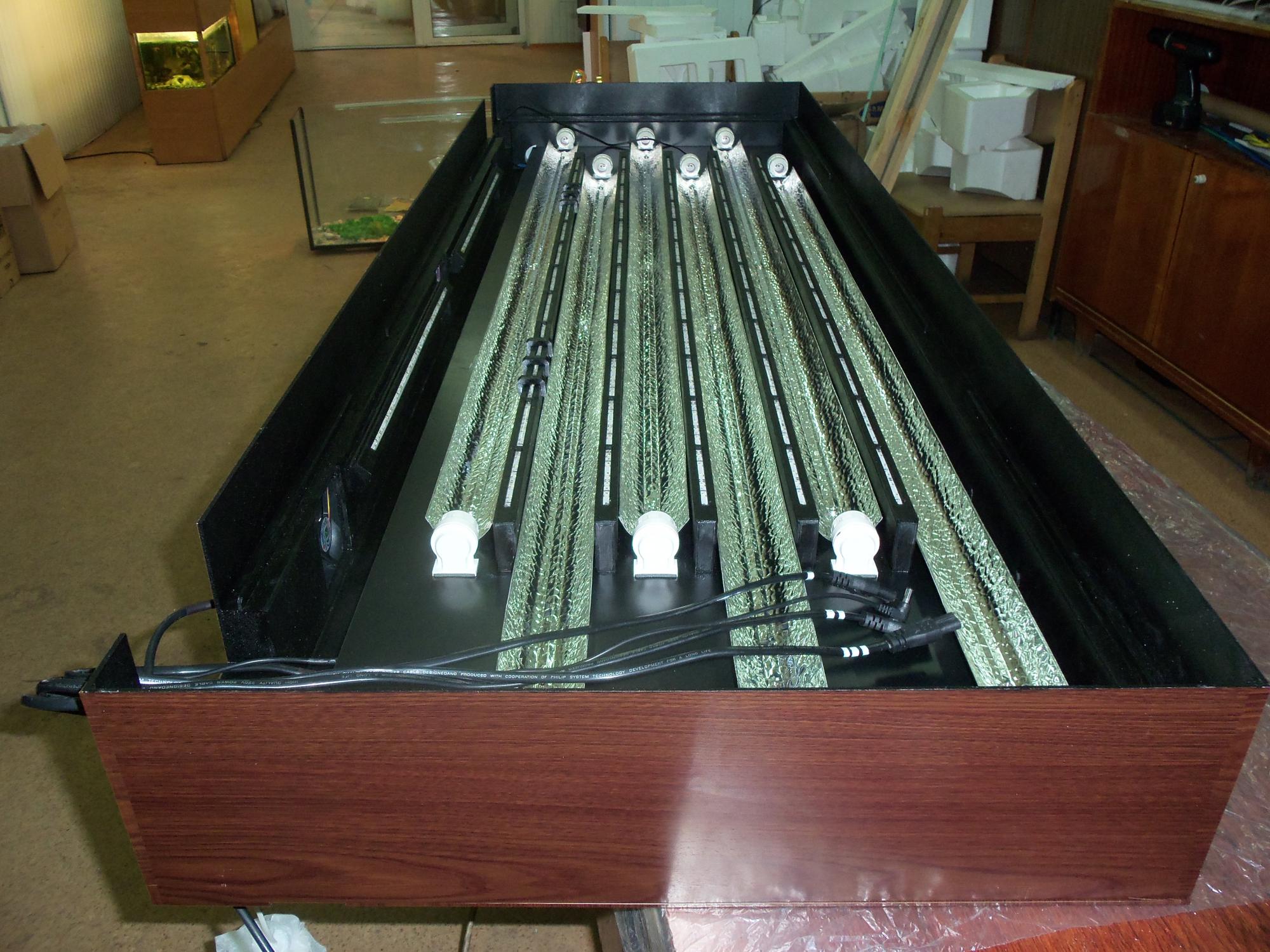

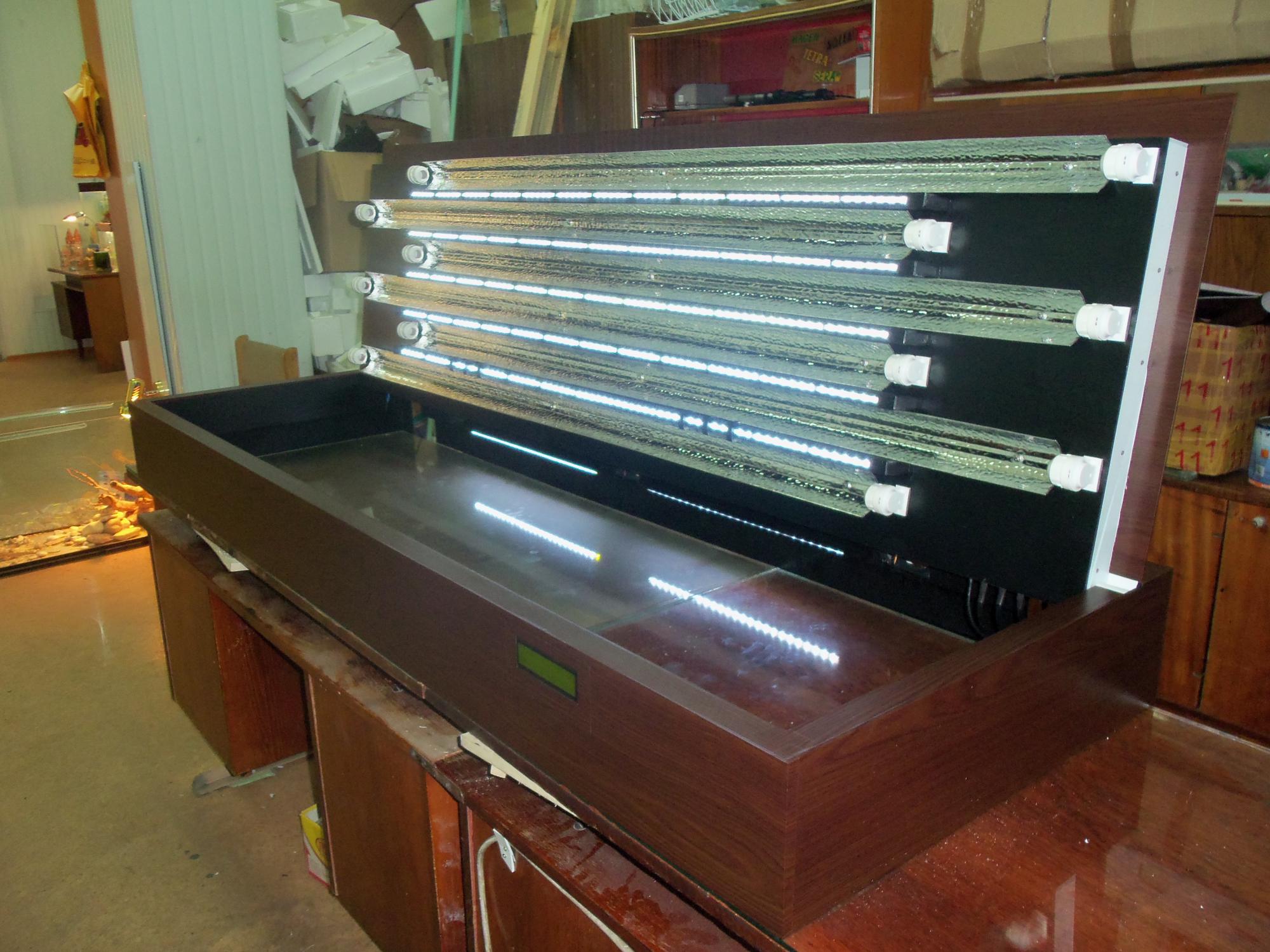

К нижней поверхности подъёмной части приделаны пять диодных балок (по 1250мм) между отражателями. Они выше отражателей и своей формой и размерами выполняют несколько функций. Чтобы обеспечить доступ к диодным лентам достаточно снять с балок верхнюю пластинку, они прикреплены тридцатью шпильками каждая. Каждый отражатель крепится на три болта , под которыми резиновые прокладки, обеспечивающие герметичность.

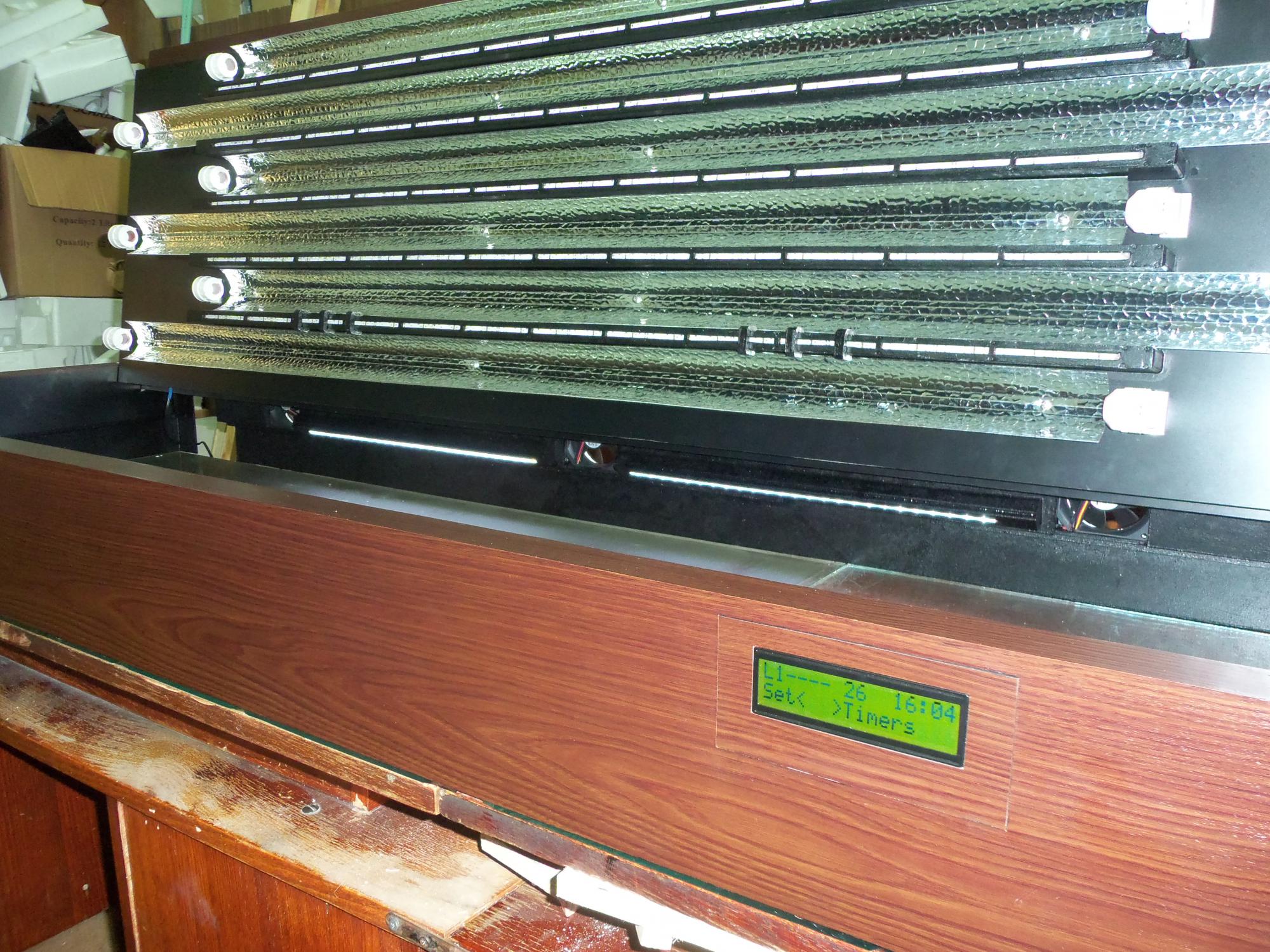

Корпус крышки одевается на аквариум , как бы «обнимая стекло» , что исключает стекание капель воды по аквариуму снаружи. На передней стенке корпуса справа встроен дисплей акваконтроллера , под ним расположены кнопки управления. Снять дисплей можно , если на внутренней поверхности передней стенки удалить две силиконовые пломбы (они в специальных выемках),вывернуть на 5-7 мм два самореза(35мм), слегка нажать на них , выдвигая дисплей, и вывернув саморезы полностью вынуть дисплей из ниши.
Далее в нише расположена одна из плат акваконтроллера. ЕЁ можно достать потянув за пластиковое кольцо.
На внутренней поверхности задней стенки корпуса крышки между куллерами общего охлаждения расположены две диодные балки (по 470 мм). Они предназначены для подсвечивания аквариума во время работы, когда верх открыт и общее освещение отключено. Угол наклона подобран таким образом, чтобы свет был направлен, примерно, в центр аквариума. Заменить диодную ленту можно, если вынуть полоску пластика с диодной лентой из корпуса балки по позам влево.

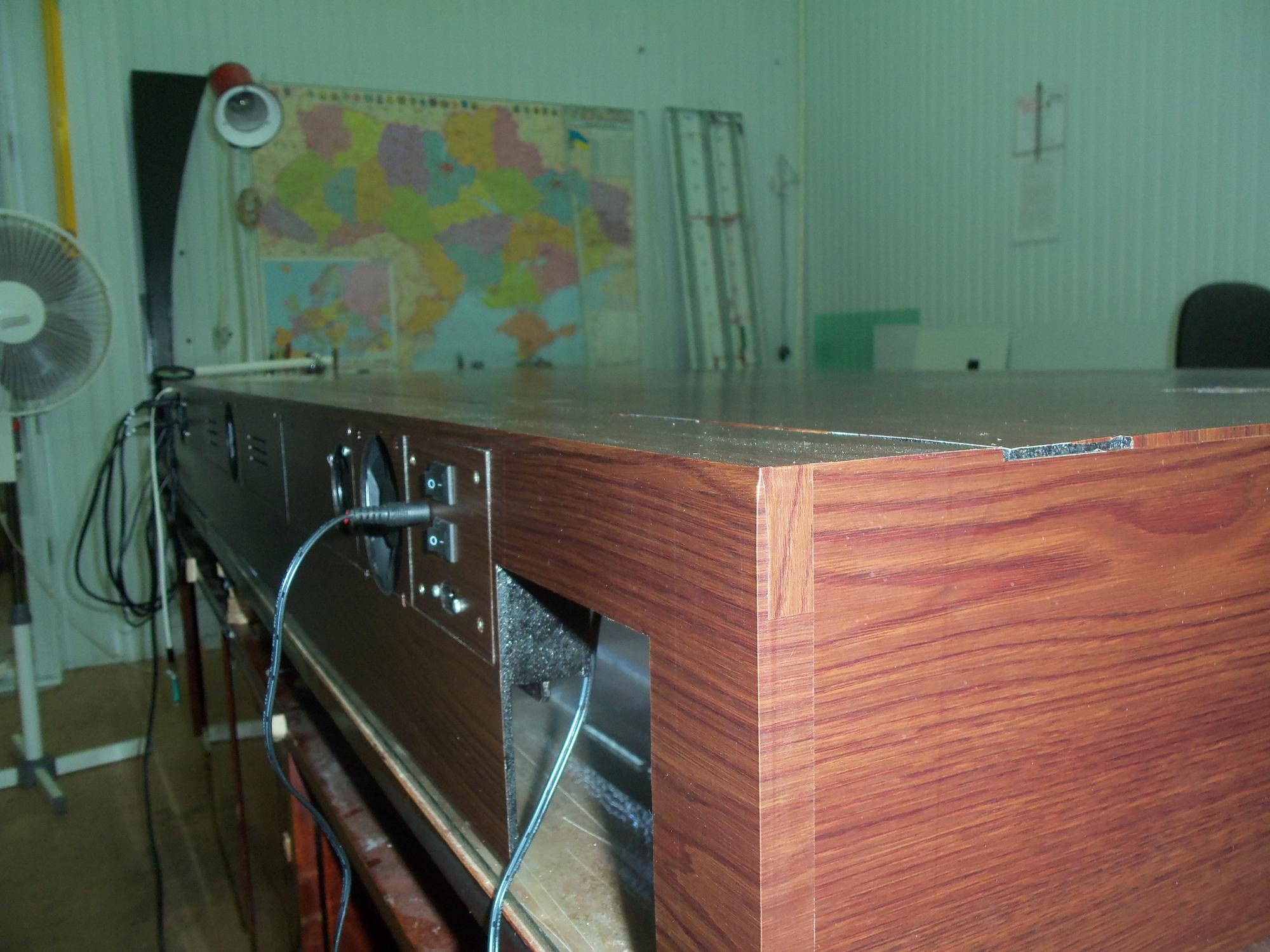

На схеме показана наружная часть задней стенки:

Все ниши могут открываться, обеспечивая легкий доступ к оборудованию.
ВОЗМОЖНОСТИ АКВАКОНТРОЛЛЕРА:
В данном контроллере реализованы функции управления электрооборудованием аквариума по четырём независимым каналам , режим термостата ,для поддержания заданной температуры воды , а так же управление светильником с диммером ( «рассвет- закат» ).
ФУНКЦИИ КОНТРОЛЛЕРА:
-Часы с функцией коррекции времени;
-Режим термостата с точностью в 1 градус по Цельсию;
-Режим «рассвет- закат» ;
-4 канала управления нагрузками в ручном режиме или по таймеру;
-5 программ таймера;
-Использование источника аварийного питания;
-Клавиатура на двух кнопках;
-Для вывода информации используется ж/к монитор формата 16х2.
Стоимость такого прибора - 24600грн.
При заказе принимается задаток НЕ БОЛЕЕ 30% от заявленной стоимости.

[Иваныч водяной]

А еще и подвесной светильник на 6 ламп по 54Вт , и крышка с поднимающейся передней стенкой, и другая всякая - всячина, но это потом, сейчас уже поздно. При следующей встрече подробно опишу, так-же, другой сложный прибор из акрила, композита, структурированного пластика и т.д.

В С Е М С П А С И Б О . . .

[worlon]

Допис від Иваныч водяной

А этому прибору хотелось-бы уделить немножко больше внимания.
О П И С А Н И Е.
Крышка с подъёмным верхом на аквариум 540 литров (1800-L;500-h;600-S)
При изготовлении применены следующие материалы:
-пластикCoplast-AS-X(0,67г/см3)S-3мм
-пластик»Simona»Color(чёрный)(0,55(г/см3)S-3мм
-пластик структурированный(внутреннее покрытие)
-пластик»Simona»-»Digital»(0,55г/см3)S-3мм
-клей»Cosmofen»СА 12
-клей»Cosmofen plusHV»
-клей»Mafix»
-клей»МММ-ТЕСО»
-балка алюминиевая двутавровая
-саморезы(различные)
-арокал(наружное покрытие)
-анодированный алюминий(отражатели)-
-провод электрический
-термопаста КПТ-8
Применённое оборудование:
ЭПРА VS ELXc 180.866 T-5; 1х80w(6шт)
-гермопатроны для лампы Т-5
-адапторы(б/п)(различные)
-куллеры(FAN) 80мм(3шт) «Titan»;подшипник
-куллеры(FAN) 50мм(4шт)
-полоса диодная в силиконе(7 метров)
-акваконтроллер многофункциональный

Такое впечатление, что написано для недоразвитого человека.
Столько различных пластиков, с приведеной плотностью)))))), а почему то все оклеивается оракалом. Не стыдно за 24600?????

Допис від Иваныч водяной

ПРИМЕЧАНИЕ: после сборки все саморезы и детали конструкции должны быть поставлены на место, в противном случае нарушается расчётная прочность, что приводит к выходу из строя одного из узлов прибора и ,как следствие, к поломке всего прибора!

Уже видели ВАШУ прочность в предыдущих шедеврах!!!!!

[GGB]

Допис від worlon

Уже видели ВАШУ прочность в предыдущих шедеврах!!!!!

ВЫ,видели или читали.



прекрасно понимаю товарищей по форуму,у которых возникли проблемы с предыдущими работами Иваныча.

данная крышка изготовлена качественно,про тех.оснащения в работе не могу сказать нечего,аквариум
в процессе подготовки к запуску.(жарко,жду когда чуть станет по прохладней)
было все опробовано,во временном режиме.

[Иваныч водяной]

Здравствуйте!
Хорошо пошумели, но, видимо устали. Что-же, так всегда бывает. Но, все-же, людей собирается гораздо больше там, где шумят, а не там, где все тихо и гладко. Об этом красноречиво говорят цифры. Результат отменный!
И так, подведем итоги наших с вами стараний:
- возможность интересно пообщаться (пошуметь) - есть;
- возможность поучиться, перенять опыт - есть;
- возможность получить подарки - есть;
- возможность получить стандарт-изделие - есть;
- возможность получить эксклюзив-изделие - есть:
- возможность развития - есть.
За прошедший год Форум в лице активных пользователей, менее активных пользователей и незарегистрированных пользователей получил от исследовательско-производственной лаборатории "Иваныч водяной" презентационных подарков (в виде изделий по очень заниженной цене) на сумму более 40 000 грн.! (и это не предел).Некоторую часть из того, что вышло из лаборатории можно видеть на снимках здесь http://www.aquaforum.ua/showthread.php?t=64199, здесьhttp://www.aquaforum.ua/showthread.php?t=66381, здесьhttp://www.aquaforum.ua/showthread.php?t=65410, здесьhttp://www.aquaforum.ua/showthread.php?t=97837.
В работе лаборатории задействованы (пока) шесть человек:
- разработка и изготовление электронного оснащения изделий - "Nagval"
- идейное исполнение конструкций и дизайна изделий, отслеживание передовых веяний в аквариумистике -"Alex_kot";
- непосредственное изобретение и изготовление изделий - "Иваныч водяной";
- работа в лаборатории "по возможности" - три человека, не имеющих отношения к Форуму.
Таки образом - исследовательско-производственная лаборатория "Иваныч водяной" продолжает шуметь, работать, развиваться и радовать всех.

ВСЕМ СПАСИБО !

Р.S.
Для тех, кому интересна нашумевшая история с "Руслан 333":
человеку было предоставлено два (!) варианта изделия. Ни одному из вариантов применение небыло найдено. В последствии деньги заказчика были возвращены, за исключением 850грн., которые с лихвой компенсируются имеющимися в его распоряжении материалами и образцами технического исполнения узлов, деталей и завязки практического решения данной задачи.
А поездки в районный центр.... Это можно хоть с кумом на Таврии за пиво, хоть с соседом на Хаммере за 100 евро. Это вопрос сугубо личного характера.

[sazin]

Допис від Иваныч водяной

имеющимися в его распоряжении материалами и образцами технического исполнения узлов, деталей и завязки практического решения данной задачи.

Можно перевести? Или этот поток слов означает "старая крышка"?
Все же хотелось из первых уст услышать именно Ваше отношение к "выполненной работе". И поверьте, думаю не только я один здесь, совсем не сторонник Руслана, просто такие как я, больше недруги халявщиков.
Вот Вы сейчас бодро отрапортовали, а интересно было услышать личное мнение об изготовлении не качественного изделия. Или изделие было качественное?

[Anarhist]

sazin,

Вот Вы сейчас бодро отрапортовали, а интересно было услышать личное мнение об изготовлении не качественного изделия. Или изделие было качественное?

Не будет он рапортовать, просто нечего сказать.

[Маркес]

Сколько стоит такая работа?

[worlon]

Допис від GGB

ВЫ,видели или читали.

лично видел
