Экономная и безопасная установка СО2 своими руками

[TPV]

1. Традиционный вариант установки по мотивам и при поддержке Юрия Владимировича! (получившего в народе название "Генератор СО2 Юрия-TPV") Фото1, 2.
Добрый день всем!
Блуждая по интернету в поисках безопасного и самого дешевого способа подачи СО2, наткнулся на одну очень интересную и простую систему http://www.forum.aquastatus.ru/viewt...p=53024#p53024. (смотри фото)
Принцип действия очень простой, и давно всем известный (кислотно-щелочная реакция).
Для изготовления данного девайса понадобиться:
• Две полулитровых пластиковых бутылки (желательно от сока «Биола» или йогурта в них крышки широкие, проще штуцера герметизировать)
• Два обратных клапана (я поставил самые дешевые по 5 грн.)
• Тройник
• Краник (желательно что-то типа камоцци для тонкой регулировки)
• Штуцера 4 шт. (я их сделал с нержавеющих шпилек М6 просверлив по оси сквозные отверстия Ф1,5 мм, и сняв по краям резьбу на наждаке для плотного одевания шланга)
Р.S.-По рекомендациям Господина BelkinS-а можно сделать так: в крышечке от бутылки высверлить два отверстия диаметром 6мм (нужно сверлить острым сверлом и аккуратно, чтобы отверстие было с ровными краями), в них вставить шланги тоже диаметром 6мм (толстостенные компрессорные), так чтобы с внутренней стороны крышки они выходили примерно на 5 мм. И изнутри в шланги вставил белые штуцеры от капельницы. Они входят в шланги с усилием и за счет расширения шланга в этом месте, намертво загерметизировали соединение. Дополнительно ничего не проклеивал.

• Шланг для подачи кислорода (пару метров в зависимости от места расположения установки)
• Две жестких пластиковых трубки (те которые идут до дна бутылок)
• Сода 60 г.
• Лимонная кислота 50г.
• Вода 200 мл.
• Небольшой кусок резины для уплотнения штуцеров.
• И самое главное немного терпения

Собираем по схеме-фото 2 или по схеме- фото 6 предложной Mustafa -экономим тройник но появляется еще одна дырка в пробке, либо по предложенной господином Ye_Lviv схеме-фото 7 (последняя схема дает возможность сэкономить тройник и устранить дополнительное место герметизации) все схемы работают нормально при грамотной сборке, главное клапана правильно поставить по направлению стрелок. Засыпаем 60 г соды в одну бутылку, 50 г кислоты в другую заливаем воду в каждую бутылку по 100 мл (пропорции важны). Тщательно перемешиваем (сода не растворяется полностью, так и должно быть, а вот кислоту нужно размешать полностью)
Закрываем бутылки заранее подготовленными пробками со штуцерами и разводкой, подключаем к аквариуму (к реактору, флейте, и т.д……)
Запуск, он производится очень просто, перекрываем кран подачи СО2 в аквариум и сдавливаем рукой бутылку с кислотой, выдавив немного ее в соду, реакция начинается мгновенно и давление в обеих бутылках резко увеличивается (1-2,5 атмосферы).
По просьбе трудящихся)) Юрий Владимирович снял видео по запуску клапанного "Генератор СО2 Юрия-TPV"

http://youtu.be/NyDr6KwIjgE
Еще ВИДЕО: http://www.aquaforum.ua/showpost.php...postcount=1621
После уравновешивания давления, реакция прекращается - система готова к использованию. Начинаем подавать СО2 в аквариум давление в бутылке с содой со временем падает, а в бутылке с кислотой остается прежним, за счет чего кислота опять вдавливается в соду автоматически, вызывая реакцию, и так до полного истощения реактивов.
Система очень стабильна, давление держит на протяжение всего цикла работы.
При работе 1-2 пузырька в секунду на протяжение 12 часов в сутки одной заправки хватает на 2-3 недели.

2. В процессе длительных экспериментов, над данной системой, кучей доработок и т. д. Возникла идея упростить до максимума данную систему!
Представляю Вашему вниманию Бесклапанный "Генератор СО2 Юрия-TPV" (С позволения всех, буду ее так называть! Фото 3,4.) который имеет значительное количество преимуществ (основное из которых минимальное количество соединений) по характеристикам не уступающую прототипу!
По принципу действия, запуска, регулировки, герметизации соединений все так же как и в первом варианте.

Единственное что, нужно воды не 200 мл. по 100 мл. в каждую бутылку, а только 100 мл. в кислоту, сода должна быть в сухом состояние!

Основная доработка заключается в том, что китайские клапана и тройники не используются вообще, в пробке содовой бутылки сверлим два отверстия, а в кислотной только одно, в содовую бутылку запихиваем два одноразовых стаканчика (самый сложный и требующий железных нервов процесс), предварительно их чуток обрезав по высоте и в дне верхнего пробив десяток отверстий тонкой иголкой. Засыпаем реактивы, собираем по схеме, наслаждаемся стабильной работой! Стаканчики нужно покупать те которые из прозрачного полипропилена, белые лопаются!

Специально для тех, у кого большие аквариумы и «большая лень» часто перезагружать свой аппарат и не только для них!

Во общем для всех!!!

Поработав в направление усовершенствования Бесклапанного "Генератора СО2 Юрия-TPV" (того который на стаканчиках). Получилось доработать аппарат таким образом, что стало возможным увеличить время его работы и стабильность в разы.
Существенного изменения конструкции Вы тут не найдете, но все же, главным достижением был перенос отверстий в стакане с дна в борт. Это дало возможность делать большие заправки и решило проблему слеживания (карбонизации) соды за счет постоянного присутствия в стакане небольшого количества воды.
Я сейчас с успехом использую Бесклапанный "Генератор СО2 Юрия-TPV" изготовленный по выше описанной схеме (той которая на стаканчиках) только бутылки использую литровые а стаканы 0,5 л (Пивные). Думал, что запихнуть их будет сложно, но на удивление, влетают в обычное горлышко НА УРА, главное обрезать верхний жесткий ободок. Дырки в стакане пробивать нужно в бортах иголкой, в несколько ярусов (2-4 яруса), первый ярус на высоте 1,5 см. от дна. Самое главное перед запихиванием стакана, проверьте как со стакана сходит вода. Отверстий должно быть много, но, в то же время они не должны быть очень большие (бить обычной иголкой с наружи вовнутрь стакана).
Заправляю в свой аппарат 90 мл. сухой соды и 120 мл. кислоты которую растворяю в 250-300 мл. воды. (указал все в мл. для удобства, так как весы есть не у всех) при этой пропорции все реактивы вырабатываются полностью. Аппарат стабилен на протяжение всего цикла работы, который у меня при расходе 1пуз/сек круглосуточной подачи, и при вышеописанном количестве реактивов, работает 15-18 суток.
В данную конструкцию можно засыпать и больше реактивов. Главное, что бы уровень жидкости в кислотной бутылке, не превышал уровень расположения соды в содовой.
Я этого не делаю, так как на стартовых этапах разработки, бывали мелкие недоработки в герметизации, которые приводили к быстрой потере реактивов (я уверен на 100% что все через это прошли), а реактивы все таки денег стоят! Да и не интересно вообще ничего не делать, хочется иногда и повозится хоть с перезаправкой, которая у меня занимает 10-15 мин.
Могу с убеждением сказать, что данный вид конструкции будет работать и на 2-х и на 5-ти литровых бутылках, но для них в тумбочке нужно больше места. Тут каждый может сам для себя подобрать оптимальный вариант емкостей, то ли это будут бутылки на 0,5 л. то ли 3-х литровые.
У Юрия Владимировича по этой схеме вполне успешно прошел испытания и работает и генератор на 0,5 кг соды и 0,4 кг ЛК. (Фото 5) Выполнен он из 3-х литровой баклажки (содовая сторона) и 2-х литровой бутылки (кислотная сторона). Принципиально ничем не отличаясь от известной уже всем схемы Бесклапанного генератора Юрия-TPV с доработками по отверстиям в стакане, изложенными выше, он имеет, все же одно отличие, связанное с масштабным фактором, а именно, высотой тары. Для уменьшения гистерезиса, внутренний диаметр трубок подачи кислоты в соду уменьшен до Ф 1 мм. Как только это было сделано - он заработал "как часы".
Ожидаемое время работы генератора на таком объеме реактивов- около полугода при 10 часовой подаче 1 пуз/сек.

Для тех кто любит сложности Ye_Lviv предложил очень интересную схему с перепускным (выравнивающим) клапаном ФОТО 8. (ссылка на пост с большим количеством фото)

Ссылка на статью на сайте "Мое зверье" http://starcomputer.com.ua/content/g...so2-yuriya-tpv, за что огромное спасибо Starcomputer!


Неплохой вариант сборки генератора и сопутствующих элементов с подробным фото-отчетом от Reporter - "Збираємо генератор СО2 Юрія-TPV. Інструкція у картинках."



P.S. Выражаю благодарность всем людям, принимающим участие в обсуждение данной темы!

[GODLESS]

Ура! Сегодня в 20.00 состоялся запуск системы "Юрия-TPV", клапанная. Счетчик пузырьков из шприца и обратного клапана, размер пузырька 3-4 мм. Настроил подачу 20 пузырьков в минуту. Будем посмотреть, на сколько кривые у меня руки. Авторам сего девайса хочу выразить благодарность за то что все изложено доступно и понятно.))))

[Ю.В.]

Еще раз поиздеваюсь над клапаном Евгения и Вячеслава))

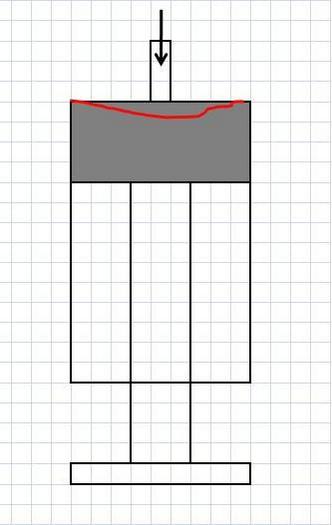

При внимательном рассмотрении шприца с резиновым поршнем, обратил внимание, что при жесткой фиксации с небольшим прижимом поршня в крайнем нижнем положении, при создании давления на входе (носике) около 1,5-2 атм, его центральная часть прогибается (см схему- красная линия) (фото 1)

Этот нежный факт позволил предположить, что мои прежние сомнения относительно усилия сдвига поршня (когда я его перевернул вверх ногами) были верные. Т.е. фактически и у Ye_Lviv он работал точно так же- за счет изгиба (вдавливания) поверхности поршня. Если это так, то мы можем спокойно ликвидировать лишнее звено- воздушную прослойку между поршнями. Которая, кстати, в отличии от жесткого крепления не является абсолютно стабильной- в ней давление может как понижаться (и понижается) при использовании как предохранительного, так и повышаться (при использовании его как перепускного).
Отсюда, такая конструкция

Прожигаем три отверстия примерно 0,5мм (фото2)

Подрезаем немного поршень и фланцем от другого шприца зажимаем его двумя саморезами. (фото 3)

После этого проверяем его на сработку уже известным приспособлением из второго шприца с шлангом (фото 4)

Если верить положению поршня второго шприца в момент сработки (а это видно даже визуально- отгибается резинка), то давление где-то между 1,5 и 2 атм. Конструкция получилась нерегулируемой, но это в генераторе и не нужно. Да и в браге тоже. В определенной степени, давление можно задать конструктивно при сборке- расстоянием прожигаемых отверстий от центра.
Третью неделю стоит на генераторе, послушно сопит при попытках его "разогнать".

[Ye_Lviv]

Допис від ЮрийВладимирович

Если это так, то мы можем спокойно ликвидировать лишнее звено- воздушную прослойку между поршнями...

Давно хотілося щось подібне зробити, яка чудова штука форум, ви зекономили мій час, колективний підхід це сила! Самому небуло коли доробити, думаю це буде вже крапка з тим клапаном, єдине для тоньшої підстройки там спокійно замість саморізів можна дати просту метричну різьбу.
Підрізання поршня це саме те, що лікар прописав, буде працювати тільки пружність силіконової гуми поршня.

[Ю.В.]

Допис від Ye_Lviv

там спокійно замість саморізів можна дати просту метричну різьбу.

Можно)) Просто осеняет обычно в тот момент, когда под чешущимися руками ничего нет)) Вот и приходится лепить из того что есть)))

[Генча]

Ye_Lviv Какая у вас сейчас максимальная загрузка реактивов и какая система,если можно схемку!

[Ye_Lviv]

ЮрийВладимирович,
Оффтоп

Допис від ЮрийВладимирович

обычно осеняет в тот момент, когда под чешущимися руками ничего нет

именно!

[Ye_Lviv]

Генча,

Допис від Генча

Ye_Lviv Какая у вас сейчас максимальная загрузка реактивов и какая система,если можно схемку!

- 240:203:315 - сода:кислота:вода в 0.5 л - http://www.aquaforum.ua/showpost.php...postcount=1553
на рис. кінець реакції

[Сергей.ZP.]

Сделал такую двухклапанную конструкцию, работает всё нормально и не травит нигде 100%. Работает уже 10 дней всё хорошо, но не могу понять почему затухает реакция. Давление в бутылках оч хорошее, но не продавливает почему то . Может проблема в клапанах обратных. Придовил бут с кислотой реакция пошла , и часа через 4 опять тишина. И ещё вопрос : можно ли обойтись без обратного клапана , который стоит из соды в кислоту перед тройником ? p.s. В физике не силён..!

[Ю.В.]

Допис від Сергей.ZP.

Может проблема в клапанах обратных.

Такое бывает, когда ОК не качественный, травит в обратную сторону. Из-за этого давление в бутылках выравнивается и реакция затухает.

Допис від Сергей.ZP.

можно ли обойтись без обратного клапана

Нет. Либо 2 клапана, либо бесклапанная система.

[Сергей.ZP.]

Спасибо за совет. На выходных непременно попробую разрешить эту проблемку. Поменяю на хорошие клапана... Переживаю, но по другому никак, кроме метода ТЫКА..думаю действительно не обойтись... Получится ,непременно отпишусь... Ещё раз спасибо..

[Сергей.ZP.]

Хотя честно говоря , думал сначала . Вот на кой клапан тот, который с соды в кислоту, если трубки под самой крышкой ? Понятно что для безопасности, но как должен поднятся уровень жидкости в соде при наличии тройника и частичного отвода в акву так, чтобы достать до трубок ???

[Ю.В.]

Вы знаете, не угадали)) вы, вероятно, делаете по схеме из первого поста. Хотя, в реале, уже давно клапана мы ставим под крышками, внутри бутылок. В теме об этом писалось))

[Сергей.ZP.]

Юрий Владимирович, имеет ли значение где стоит обратный клапан на трубке , которая идёт из соды в кислоту и в акву? Перед тройником или после тройника ближе к входу в кислоту.. ?

[Ю.В.]

ОК должен быть после тройника (ближе к кислоте).

[Alexandr059]

Возникла маленькая проблема.
подаю со2 в кальциевый реактор. Собрал с обратным клапаном (стекляный без пружинки). Использую 2л бутылку. Запускал на 160гр кислоты. 193гр соды. 320мл воды в каждую, стартовая порция соды в кислоту 12гр (с коррекцией на эти граммы по кислоте).
Как я понимаю, чувствительность определяется ОК? Так вот он начинает работать при очень большом расходе (перепаде давлений). Пробовал на другом клапане с лепестками - не лучше.
Где найти трубку с наружным диаметром 6мм, а внтуренним - 1мм??

Сегодня опять все переделал, убрал ОК, поставил вместо него шприц с надетым куском шланга (удлинитель).
КР вроде стал работать, но ниже рН ниже 6.9 никак не опускается, т.е. содержание со2 в газе низкое, кр должен нормально работать от 2пуз/сек.
