На пути к совершенству. Этап второй.

[bumper]

Это мой второй аквариум (ну если не брать в счет 25 литровый креветочник). С первым можно познакомится здесь.

Размер: 120*45*45 см (стекло 10 мм)
Грунт: JBL Manado, 25л
Свет: Светильник SunSun HSD-1200C, 3х54Вт Т5.
Лампы: Sylvania Grolux FHO54W/T5/G5 + Osram Lumilux Skywhite T5 HO 54 W/880 + Osram Lumilux T5 HO 54 W/830
Обогрев: Atman AT-250, ViaAqua 250 Вт.
Внешний фильтр: JBL CristalProfi е900
СО2: баллон на 5 л + распылитель
Автоматика: форумный акваконтроллер.
Скрытый текст

Коробка прибора - ПВХ 3 мм. Контролирует свет, аэрацию, температуру, УДО, СО2 (Ph пока не подключен).

Постфильтр
Скрытый текст

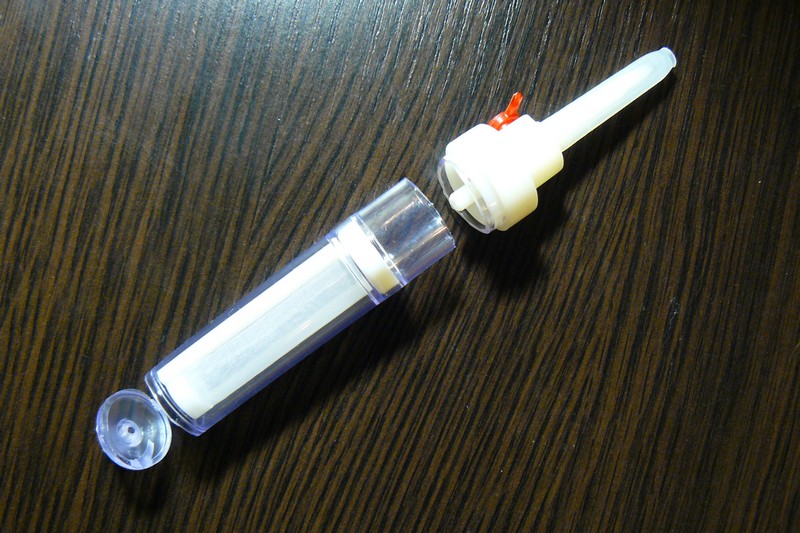

Еще давно при покупке системы (надо были трубки для подачи УДО) заметил довольно интересную капельницу (фото 1). Обратил внимание именно из-за ее диаметра...уж больно подходила под трубки внешника.

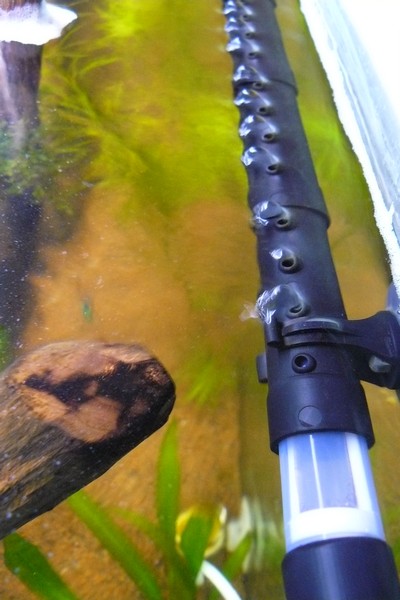

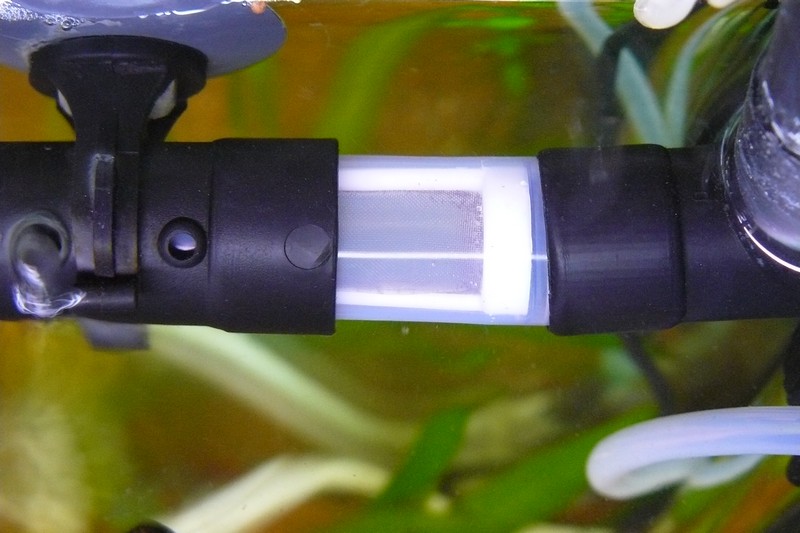

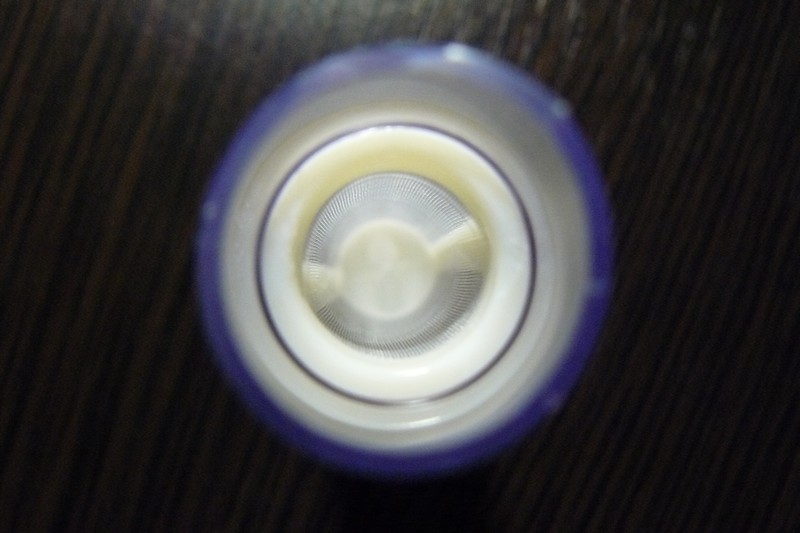

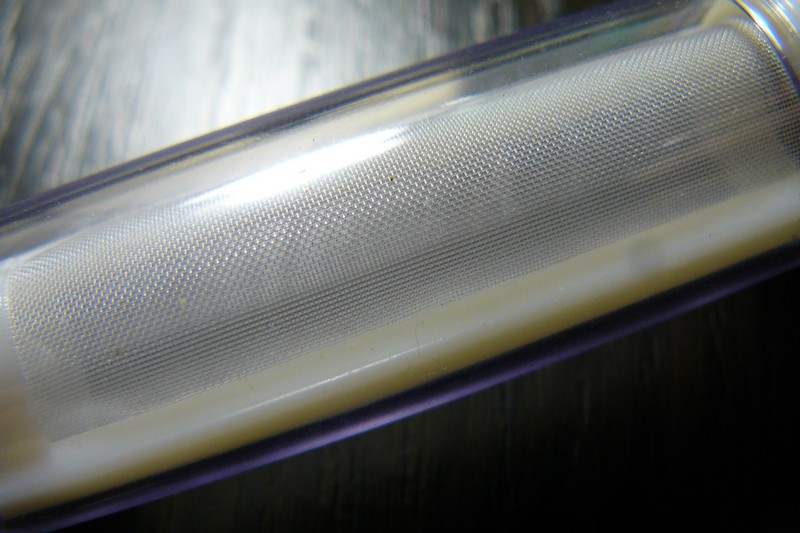

Сеточка внутри играла роль фильтра, чем было решено и воспользоваться. Отрезав все лишнее постфильтр просто замечательно вошел в трубки сброса воды с внешника (вообщем думаю все и так понятно с фото). При первой установке постфильтр забился буквально через день, следующая промывка была через пару дней. Сейчас чищу раз-два в неделю. Очистка (вместе со снятием/установкой) такого постфильтра занимает у меня 3 минуты.

Фото для затравки:


Запуск аквы - 22.03.2012. Вода - из под крана. С внешника вода не сливалась.
Свет - 4 часа. УДО, СО2 не подается.

24.03.2012: Скрытый текст

GH = 18
kH = 11
TDS = 373 ppm
pH = 7.9
PO4 = 0.1 мг/л
NO3 = 0...5 мг/л

27.03.2012:Скрытый текст

Походу 4-часовой светодень был лишним... Растения начали "растворятся". Пустил СО2 + УДО. Свет по полной программе.
рН = 7.5
Проверил камни на уксус - с небольшой задержкой, но слабая реакция все таки пошла. Буду скорее всего менять на лаву.

18.04.2012:Скрытый текст

GH: 21
KH: 9
PO4: 0.5-1 мг/л
NO3: 0-5 мг/л
Ph: 7.4
TDS: 470 ppm

PS: копим на систему обратного осмоса...

21.04.2012:Скрытый текст

анфас:

профиль:


комментарии:
- камни заменены на лаву;
- бликса стабилизировалась. но рост пока малозаметен;
- с пышных кустов криптокорин остались пара листов. ждемс и надеемся;
- ситняг потихоньку начал расти;
- стаурогин растет, потихоньку пускает боковые побеги.

16.05.2012:Скрытый текст

анфас:

профиль:


комментарии:
- был всплеск нитчатки на мхах (те что ближе к свету), поборол сайдексом;
- начал добавлять глюконат железа;
- начала радовать бликса - появляются сочные зеленые листья (хотя при моей жесткости она расти вообще не должна), через стекло видна корневая система уходящая на самое дно аквариума через весь грунт;
- мхи растут замечательно;
- скалярии третий раз откладывали икру .

PS: вода немного мутная так как фотографировал сразу же после чистки.

05.06.2012:Скрытый текст

анфас:

профиль:

бонус:


комментарии:
- добавил темный фон;
- скалярии снова отложили икру, слопали ее только на третий день;
- все растет... наслаждаемся

[bumper]

Допис від EVGENIYS

во первых : у моего приятеля первоначально стояла самодельная крышка с ЭПРА ЭЛТ .купив данный светильник с родными ЭПРА мы заметили в два раза тусклее свет по отношению к крышке,заменив пусковые все стало лучше.
во вторых почитайте где то здесь на форуме, как люди разберали данные светильники и доставали с них пусковые и были не много "удивлены" не соответствием тех. характеристик пусковых по отношению к лампам

Спасибо за информацию. Разберу - отпишусь.

[bumper]

Дело было вечером, делать было нечего...
или
Разбираем Сан-Саныча...

В роли Сан-Саныча у нас выступает светильник SunSun HSD-1200C (3х54Вт Т5).
Откручиваем боковые пластиковые заглушки и стыкаемся с первой проблемой: дальше как бы откручивать нечего, а до начинки мы даже близко не подошли. Всматриваемся в боковую сторону светильника и замечаем как хитрые китайцы все умно придумали:

Одна их алюминиевых частей, закрывающая как раз нужную нам электронику "защелкнута". Умно... Дабы не испортить алюминиевое покрытие используем резиновый шпатель:

И задевая таким образом ту самую защелку с небольшим усилием таки снимаем эту самую часть. Вот и вся электронная душа нашего Сан-Саныча:

А вот такие ЭПРА там стоят - ELT541T (3 штуки по 54 Вт):


Коэффициент светового потока данных балластов: 90%.
В то же время этот же коэффициент балласта Vossloh Schwabe ELXc 154.864 равен 101,1%. Т.е. на каждой лампе мы теряем 10% светового потока... Вот такие пироги...

[bumper]

Моя обновленная система растворения СО2:

Аналог Ferplast Co2 ENERGY MIXER (325 грн)


Детали:
Помпа от самого простого фильтра Atman AT-F200 (или любой другой аналог) + покупаем детям большую коробку Tic Tic`а, с условием возврата коробки
Нам понадобится вот эта часть:

Делаем дырку под размер выхлопа фильтра:

В открытую часть вставляем губку:

Наслаждаемся результатом:

Помпа включена постоянно. СО2 подается через таймер. Под вечер "под куполом" создается небольшой запас СО2, который полностью растворяется на утро.

Плюсы:
- простота и дешевизна изготовления (около 40 грн.);
- можно использовать с бродилками, так как не требуется подавать СО2 под высоким давлением.

[Сергей_Сумы]

bumper, просто и удобно. Доработав внешний вид, можно еще и хвастаться )

[bumper]

28.05.2012:
В свободное время работаю над заменой балласта. Покупать три ЭПРА по 200 грн совсем не радует. Поиски привели к схеме на основе микросхемы IR2156. Особенности данной схемы:
- Программируемая частота предварительного нагрева
- Программируемое время предварительного нагрева
- Внутреннее линейно-нарастающее зажигание
- Программируемый порог токовой перегрузки
- Программируемая рабочая частота
- Программируемое время паузы
- Сброс шины постоянного тока при снижении напряжения
- Вывод выключения с гистерезисом
- Встроенный ограничивающий стабилитрон 15.6 В на линии Vcc
- Микромощность при старте (150мкА)
- Стойкость выходных коммутаторов и защита от электростатического разряда (ESD)

To be continue...

[denis73]

Допис від bumper

Покупать три ЭПРА по 200 грн совсем не радует.

не обязательно покупать 3 эпра достаточно двух-один сдвоеный на 2 по 54вт ))стоемость его такаеже как и одинарного

[bumper]

Допис від denis73

не обязательно покупать 3 эпра достаточно двух-один сдвоеный на 2 по 54вт ))стоемость его такаеже как и одинарного

1. На транзисторах будет рассеиваться тепла в два раза больше при сдвоенных ЭПРА. Хотя, если честно, не смог найти информации по температуре рабочих режимов "одинарных" и "сдвоенных" ЭПРА.
2. Цена 2х54 (ЭПРА Vossloh Schwabe ELXc 254.865) - 227 грн, а 1х54 (ЭПРА Vossloh Schwabe ELXc 154.864) - 195 грн. Разница не критична, но все таки есть.
3. Основным плюсом самодельных ЭПРА я бы все таки выделил простоту (и дешевизну) их ремонта в случае поломки. Так как достаточно просто заменить вылетевшую деталь.

[pimass]

Допис від bumper

Основным плюсом самодельных ЭПРА

ой не знаю, будет ли оно лучше тех ЭПРА, что штатно установлены в светильнике, когда я в своем светильнике заменил их на ВС, разницу увидел сразу же....

[bumper]

Допис від pimass

ой не знаю, будет ли оно лучше тех ЭПРА, что штатно установлены в светильнике, когда я в своем светильнике заменил их на ВС, разницу увидел сразу же....

Основным преимуществом дорогих ЭПРА (кроме теплого запуска) являются дополнительные функции (что обеспечиваются именно логикой микроконтроллера) и более высокий коэффициент светового потока (около 100% против 90% в базовых, установленных производителем, ЭПРА).

Именно разница в яркости и бросается в глаза сразу же. Дополнительные функции не заметны "на глаз", но продлевают жизнь нашим лампам.
Кстати именно микроконтроллер является самым дорогим элементом ЭПРА. Например цена IR2156 около 30 грн, а IR2157 - от 40 грн.

Вот таблица с функциями реализованных в микросхемах IR:

[bumper]

PS:
Кстати нашел в сети фото внутренностей ЭПРА ELT BE-236-2.
Как и ожидалось, ничего выдающегося:


Не боги горшки обжигают...

[bumper]

В продолжении темы ЭПРА, фото найденные на просторах сети:

ЭПРА Feron EB51

Деталей на червонец при цене ЭПРА 44 грн...


ЭПРА Vossloh Schwabe ELXs 124.905



А вот пример "правильной" ЭПРА, с неопределенной микросхемой в "сердце" (маркировку увы не разобрать):
ЭПРА Vossloh Schwabe ELXc 240.863 (цена в магазинах: 208.00 грн.)

[bumper]

05.06.2012:

анфас:

профиль:

бонус:


комментарии:
- добавил темный фон;
- скалярии снова отложили икру, слопали ее только на третий день;
- все растет... наслаждаемся

[bumper]

Наконец-то полностью ушла бактериалка с поверхности воды.
ppm = 525
ph = 7.5
В последние часы освещения немного пузыряет бликса.
Эх, скинуть бы ppm....

[bumper]

...за окном час ночи, как раз время для очумелых ручек!

Сердце балласта - IR2156 (даташит)
Проектирование схемы - с помощью Ballast Designer V4.
Схема:

Номиналы элементов:
Скрытый текст

Qty Type Value Rating Tolerance Reference
1 Bridge Rectifier 1:00 AM 1000V BR1
1 Capacitor 330 nF 275VAC C1
3 Capacitor 100 nF 25V CBOOT CSD CVCC1
1 DC Bus Capacitor 39 uF 450V CBUS
1 Capacitor 385 nF 25V CCPH
1 Capacitor 100 pF 25V CCS
1 Capacitor 100 nF 400V CDC
1 Resonant Capacitor 7.5 nF 1500V 5% CRES
1 Capacitor 1.5 nF 630V CSNUB
1 Capacitor 470 pF 25V 1% CT
1 Capacitor 2.2 uF 25V CVCC2
1 Capacitor 10 nF 25V CVDC
1 Y Capacitor 2.2 nF 250VAC CY
1 Fast Recovery Diode 600 V 1A DBOOT
1 Diode 17 V 500mW DCP1
1 Diode 1N4148 DCP2
1 Fuse 2:00 AM 250VAC F1
1 Ballast Control IC IR2156 IC BALLAST
1 Common-mode Line Filter 2x10mH 0.3A L1
1 Resonant Inductor 1.2 mH 3.1 Apk 5% LRES
2 Half-Bridge MOSFET IRF730 MHS MLS
1 Current Sense Resistor 0.47 Ohm 1% RCS
1 Resistor Do Not Place RDC
2 Resistor 20 Ohm 5% RHO RLO
1 Resistor 1 KOhm RLIM1
1 Preheat Frequency Resistor 51 KOhm 1% RPH
2 Resistor 1 M Ohm RPU RSUPPLY
1 Resistor 100 KOhm RSD
1 Oscillator Timing Resistor 47 KOhm 1% RT
1 Varistor 470 V RV1
1 Resistor 20 KOhm RVDC

График выхода на рабочий режим:


Фото балластов - три красавца, каждый на лампу 54 Вт:


Ложка дегтя:
В мою лампу новые дросселя не помещаются, подвели высоковатые дросселя. Найдено решение - выносим балласты из светильника. . Но это уже в следующем посте....

PS:
Пока что подключил базовую комплектную лампу 10к что шла вместе со светильником (разница по яркости заметна очень даже).

[bumper]

Добавил лампу 10 000 К (комплектовалась со светильником) - как результат забурлили бликса, эустералис, бакопа и роталы... Как только дойдут руки - сменю балласты и яркость еще возрастет...
