Старий 01.08.2011, 00:09   #1
Живу я тут


Реєстрація: 28.06.2003
Звідки Ви: Киев
Дописи: 757
сказав Дякую: 831
сказали Дякую 833 раз(и) в 397 повідомленні
Відповідь: Re: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

pimass, Ваша 12-вольтовая катушка подключена к 12-вольтовому источнику питания или к источнику питания с меньшим выходным напряжением?

Володя Череп поза форумом   Відповісти з цитуванням
Старий 01.08.2011, 00:09   #2
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

К 12 вольтовому
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
Старий 01.08.2011, 00:11   #3
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

12 вольт 1000мА
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
Старий 01.08.2011, 00:28   #4
Живу я тут


Реєстрація: 28.06.2003
Звідки Ви: Киев
Дописи: 757
сказав Дякую: 831
сказали Дякую 833 раз(и) в 397 повідомленні
Відповідь: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

Ваш блок питания имеет более чем двукратный запас по току, но если блок питания - импульсный, в нем все равно может сработать защита от КЗ или от перегрузок. Проверьте напряжение на катушке после внезапного прекращения подачи газа. Во время проверки катушка должна оставаться подключенной к блоку питания.

Володя Череп поза форумом   Відповісти з цитуванням
cказали "Дякую" Володя Череп за цей допис:
pimass (01.08.2011)
Старий 01.08.2011, 00:35   #5
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Відповідь: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

Цитата:
Допис від Володя Череп Переглянути допис
но если блок питания - импульсный
А черт его знает, снял его с модема....
Выглядит так
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________


Востаннє редагував pimass: 01.08.2011 о 00:43..
pimass поза форумом   Відповісти з цитуванням
Старий 01.08.2011, 01:15   #6
Живу я тут. Мохоманьяк


Аватар для kvn79

Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
Re: Відповідь: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

pimass, этот трансформаторный.
__________________
у самоделкиных самый крутой инструмент- это мозг... http://www.myaquarium.kiev.ua/


__________________

kvn79 поза форумом   Відповісти з цитуванням
Старий 01.08.2011, 08:52   #7
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Відповідь: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

kvn79, Витя, и что это значит?
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
Старий 01.08.2011, 10:01   #8
Живу я тут


Реєстрація: 28.06.2003
Звідки Ви: Киев
Дописи: 757
сказав Дякую: 831
сказали Дякую 833 раз(и) в 397 повідомленні
Відповідь: Re: Відповідь: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

В подобных трансформаторных блоках питания нет электронной защиты от перегрузок, поэтому, скорей всего, причина не в блоке питания.

pimass, если в редукторе есть возможность регулировки выходного давления, попробуйте немного (на 5-10%) увеличить выходное давление. Необходимо также соответственно отрегулировать игольчатый клапан чтобы сохранить подачу газа на прежнем уровне.

Володя Череп поза форумом   Відповісти з цитуванням
Старий 01.08.2011, 11:13   #9
Живу я тут. Мохоманьяк


Аватар для kvn79

Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
Re: Відповідь: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

pimass, насколько мне помогают мои знания - стоит обыкновенный понижающий трансформатор, ну и небольшой набор деталек для преобразования переменного тока в постоянный. Такие блоки более предпочтительны для питания помехочувствительных приборов, так как не создают "лишних" высокочастотных помех.
__________________
у самоделкиных самый крутой инструмент- это мозг... http://www.myaquarium.kiev.ua/


__________________

kvn79 поза форумом   Відповісти з цитуванням
Старий 01.08.2011, 10:03   #10
Модератор Винницкого клуба аквариумистов


Аватар для pimass

Реєстрація: 22.05.2009
Звідки Ви: Варшава-Вишенка
Дописи: 12.801
сказав Дякую: 2.464
сказали Дякую 5.200 раз(и) в 3.381 повідомленні
Re: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

Попробую, правда стремно уже увеличивать, дую через атомайзер, давление и так не малое......
__________________
Танцуют звезды и луна © Как там начало?

guns don't kill people, people kill people

[URL="http://www.aquaforum.ua/showthread.php?p=3238854#post3238854"][B][I][SIZE="4"][COLOR="Red"][FONT="Courier New"]Светодиоды Cree XT-E, термокомпаунд, драйвера Mean Well[/FONT][/COLOR][/SIZE][/I][/B][/URL]


__________________

pimass поза форумом   Відповісти з цитуванням
Старий 14.09.2011, 13:20   #11
Живу я тут. Мохоманьяк


Аватар для Kristoff

Реєстрація: 23.02.2009
Звідки Ви: Сумы
Дописи: 868
сказав Дякую: 543
сказали Дякую 451 раз(и) в 276 повідомленні
Надіслати повідомлення для Kristoff на ICQ
Re: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

Крайне желательно на питание соленоидов ставить диод, к примеру 1N4007, параллельно катушке обратной полярностью, особенно это рекомендуется тем у кого импульсные блоки питания и управление происходит через реле.


__________________

Kristoff поза форумом   Відповісти з цитуванням
Старий 14.09.2011, 15:42   #12
Живу я тут. Мохоманьяк


Аватар для kvn79

Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
Re: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

Kristoff, поясните - зачем?
__________________
у самоделкиных самый крутой инструмент- это мозг... http://www.myaquarium.kiev.ua/


__________________

kvn79 поза форумом   Відповісти з цитуванням
Старий 05.10.2011, 00:33   #13
Живу я тут. Мохоманьяк


Аватар для Kristoff

Реєстрація: 23.02.2009
Звідки Ви: Сумы
Дописи: 868
сказав Дякую: 543
сказали Дякую 451 раз(и) в 276 повідомленні
Надіслати повідомлення для Kristoff на ICQ
Re: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

Цитата:
Допис від kvn79 Переглянути допис
Kristoff, поясните - зачем?
Есть такой эффект самоиндукции, возникает в катушке. при этом начинает пригорать контакт управляющего реле и реле "залипает" (разумеется не сразу,но срок годности его сокращается в разы).Устанавливая диод обратной полярностью мы исключаем этот эффект и реле живет дого и счастливо. Это все касается только управления через механическое реле.


http://ru.wikipedia.org/wiki/Самоиндукция


__________________

Kristoff поза форумом   Відповісти з цитуванням
Старий 05.10.2011, 08:28   #14
Живу я тут. Мохоманьяк


Аватар для kvn79

Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
Re: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

Kristoff, ну вот, и про самоиндукцию рассказали (О таком явлении немного наслышан... учил немного). Но вот зачем все это в ЭМ-клапане??? Вот тут я чего-то не понимаю видимо...
__________________
у самоделкиных самый крутой инструмент- это мозг... http://www.myaquarium.kiev.ua/


__________________

kvn79 поза форумом   Відповісти з цитуванням
Старий 06.10.2011, 17:49   #15
Живу я тут


Аватар для Ye_Lviv

Реєстрація: 02.10.2008
Звідки Ви: Lviv
Дописи: 236
сказав Дякую: 176
сказали Дякую 165 раз(и) в 84 повідомленні
Надіслати повідомлення для Ye_Lviv на ICQ
Re: Балонная система СО2 на основе арматуры Camozzi ===www.aquaforum.ua===

Цитата:
Допис від Kristoff Переглянути допис
Есть такой эффект самоиндукции, возникает в катушке. при этом начинает пригорать контакт управляющего реле и реле "залипает"
"Чув де дзвін та не знаю де він...!!!"
діод до контакту немає жодного відношення, так як обидві ланки гальванічно розв'язані і тут мова швидше всього про реле, в нашому випадку контакту взагалі не існує бо магніт соває клапан.

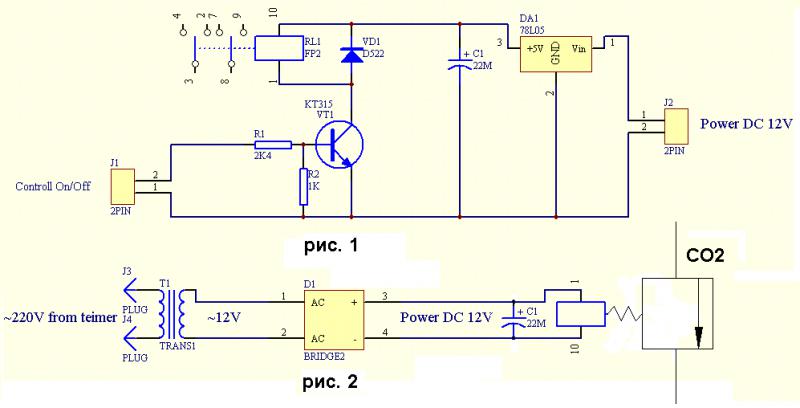

Діод ставлять тоді коли котушкою реле керує ключ, частіше всього це транзистор і коли ключ переходить в замкнутий режим то виникає на колекторі або стоку польвика надлишкова напруга внаслідок самоіндукції яка може бути вища в кілька разів від живлення, що може пробити цей ключ і він вийде з ладу а діод служить для зливання цього імпульса на живлення, таким чином на колекторі буде напруга живлення плюс 0.7 В падіння на діоді (рис 1.).
У випадку коли ми живлення ЕМ клапана включаєм через таймер (рис 2.), тобто керуємо 220 В, діод даром не потрібний, діод ставлять коли транзистором керує контроллер тощо..і.

GGB яка котушка має бути це вже справа смаку, для 12 В і 24 В потрібно додаткове живлення, це мінус
Але якщо ви захочете поставити контроллер який буде міряти СО2 і регулювати подачу ЕМ клапаном то в цьму випадку краще котушка 12 В якою можна керувати зарядкою від телефона, 5 Вольт хватає, перевірено. При цьому зарядка повинна витримати струм не меньше 200 мА.
24 Вольтова обмотка захоче відповідне живлення яке більш дефіцитне і відповідно дорожче тому її не раджу.
Тож або 12 В або 220 В але 220 споживає 3.6 ВА це мінус, 12 В при 5 В споживає 0.8 ВА при 10 1.6 ВА при 12 В 1.9 ВА...
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  клапан.jpg
Переглядів: 580
Розмір:  33,0 КБ
ID:	176771

Ye_Lviv поза форумом   Відповісти з цитуванням
Ці 2 користувач(ів) сказали Дякую Ye_Lviv за це повідомлення:
GGB (06.10.2011), kvn79 (06.10.2011)
