markusikul · 16.03.2014, 15:31

Цитата:

Допис від icetechno

на таймере 555 и полевом транзисторе
за оснву взял эту схему, но переделал под свои нужды.
http://forum.cxem.net/index.php?show...0#entry1400443

покупной драйвер будет лучше(по КПД и по удобности), но сейчас нет лишних финансов, поэтому собрал из тех деталей что были =).

Максимальное подаваемое напряжение на этот таймер 555 -18 вольт. А как же получить 30-35 вольт на выходе? Или городить еще дополнительный огород для питания микросхемы отдельно? А питать это чудо от чего? Трансформатор матать или еще импульсный блок питания хотите спаять?

Ветал, ну а если не платить,тогда берите 8 светиков соеденяйте последовательно и через диодный мост подключайте напрямую в сеть 220в. Как мы знаем при последовательном включение напряжение суммируется 8*32v=256вольт работать будет. И еще запас есть, только аккуратно это смертельно опасно!

Ветал · 16.03.2014, 16:07

Цитата:

Допис від markusikul

Ветал, ну а если не платить,тогда берите 8 светиков соеденяйте последовательно и через диодный мост подключайте напрямую в сеть 220в. Как мы знаем при последовательном включение напряжение суммируется 8*32v=256вольт работать будет. И еще запас есть, только аккуратно это смертельно опасно!

А как обеспечить защиту от нагрева? Плюс хоцца, чтоб светики работали в расчетном режиме.

icetechno · 16.03.2014, 19:07

Цитата:

Допис від markusikul

Максимальное подаваемое напряжение на этот таймер 555 -18 вольт. А как же получить 30-35 вольт на выходе?

Для этого там на схеме индуктивность L1 и конденсатор С3 в связке с диодом и полевкиком эти 4 детали и накачивают в конденсатор нужное кол-во вольт, я доводил напряжение холостого хода до 70-ти вольт)
т.е. с небольшими модификациями можно использовать схему даже для двух 50W светодиодов. посмотрите схемы Step-Up (Boost) Regulators DC-DC
они все работают по этому принципу.

хотя это несовсем правильно из 220 делать 12В, а затем обратно повышать..

icetechno · 16.03.2014, 19:21

Цитата:

Допис від markusikul

Ветал, ну а если не платить,тогда берите 8 светиков соеденяйте последовательно и через диодный мост подключайте напрямую в сеть 220в. Как мы знаем при последовательном включение напряжение суммируется 8*32v=256вольт работать будет. И еще запас есть, только аккуратно это смертельно опасно!

плохая идея, т.к. вопервых нет гальванической развязки - под крышкой будет фаза, недайбог гдето что-то намокнет...
во-вторых, напряжение в розетке не стабилизировано, могут быть резкие кратковременные скачки до 300В и выше
в третьих - сопротивление светодиода сильно меняется при прогреве, если включаем большое кол-во светодиодов последовательно то эффект усиливается, т.е. ток лекго может выйти за любоые допустимые пределы, органичивать резистором на такой мощьности тоже не вариант, т.к. при этом на резисторе будет выделятся около 20-30W.. это мощьность паяльника...

тут либо раскошеливатся на драйверы, что не есть плохо т.к. несколько драйверов обеспечат какуюто надёжность...
либо вместе со знакомы электронщиком переделать компьютерный БП под мощьный LED Driver (240Вт какникак)

кстати, Ветал, вы уверены что вам нужна такая мощьность, этих светодиодов с запасом хватит для травника на полтонны...

Ксати тоже планирую травик на полтонны.. и эти проблемы мне тоже предстоит решать.. скорее всего буду лепить драйвер из БП.. либо буду искать драйверы оптом, больше 100$ на питание диодов тратить немогу.. еще и UPS понадобится для дополнительной защиты драйверов от скачков напряжения.

Ветал · 16.03.2014, 12:13

Сколько стоит этот драйвер? Дело в том, что мне нужно запитать 8 светиков по 30 Вт(Осветить большую акву)... И как бы покупать много драверов не с руки. Я думаю Собрать 3-4 высоковольтных драйвера, на каждый из которых повесить по 2-3 светика.

markusikul · 16.03.2014, 12:25

Для светодиода 30W нужно 900mA 32-34V. Вам нужно будет на каждый светик подключать от такого драйвера

Ветал · 16.03.2014, 12:45

Да нет, 200 грн за один драйвер отдавать, при условии что мне их нужно 8 штук... нет, лучше сделать самому, причем со схемотехникой дружен, найти нужные элементы не проблема.

markusikul · 16.03.2014, 13:36

Цитата:

Допис від Ветал

Да нет, 200 грн за один драйвер отдавать, при условии что мне их нужно 8 штук... нет, лучше сделать самому, причем со схемотехникой дружен, найти нужные элементы не проблема.

Интересно посмотреть что у вас получится, расскажите о результате?
К сожалению светодиоды требуют больших первоначальных вложений, который окупятся с лихвой в виду их долговечности и экономичности.

Ветал · 16.03.2014, 14:07

markusikul,Конечно.
Харебуржуямпереплачивать!!!

icetechno · 16.03.2014, 14:19

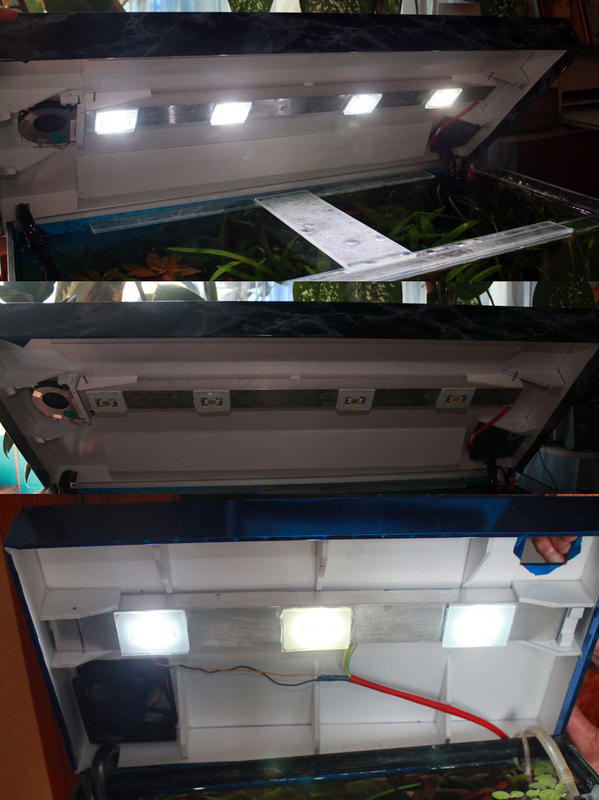

парочку светильников, все светодиоды 10W.
смонтированы на аллюмниевом профиле, вокруг рамка из ПВХ на клею, сверху стёклышко на силиконе.

markusikul · 16.03.2014, 15:37

Цитата:

Допис від icetechno

парочку светильников, все светодиоды 10W.
смонтированы на аллюмниевом профиле, вокруг рамка из ПВХ на клею, сверху стёклышко на силиконе.

10 ваттные светики подключаются без проблем, от чего угодно.
Но 30-и ваттные это уже совсем другое!

steals81 · 16.03.2014, 16:07

А как же с токовыми показателями? Не учитываем?

"Набито Тапком на 4-х ядреной Доске"

Ветал · 16.03.2014, 16:08

steals81, Вы не пробовали паять дрова на большие токи и напругу?

steals81 · 16.03.2014, 16:11

Честно - нет. Покупаю готовые. Не хватает времени, лежит дома куча комплектующих для светильников и контроллера но заниматься некогда.

"Набито Тапком на 4-х ядреной Доске"

steals81 · 16.03.2014, 16:16

Делал "парочку" светильников на 10W СД (Китай с "мутными" ТТХ), расщитывал вольтаж/ампераж и подбирал готовые БП. Хорошо подходят от ноутов и старых принтеров (этого барахла у меня хватает).

"Набито Тапком на 4-х ядреной Доске"
