paradox860 · 13.02.2014, 11:32

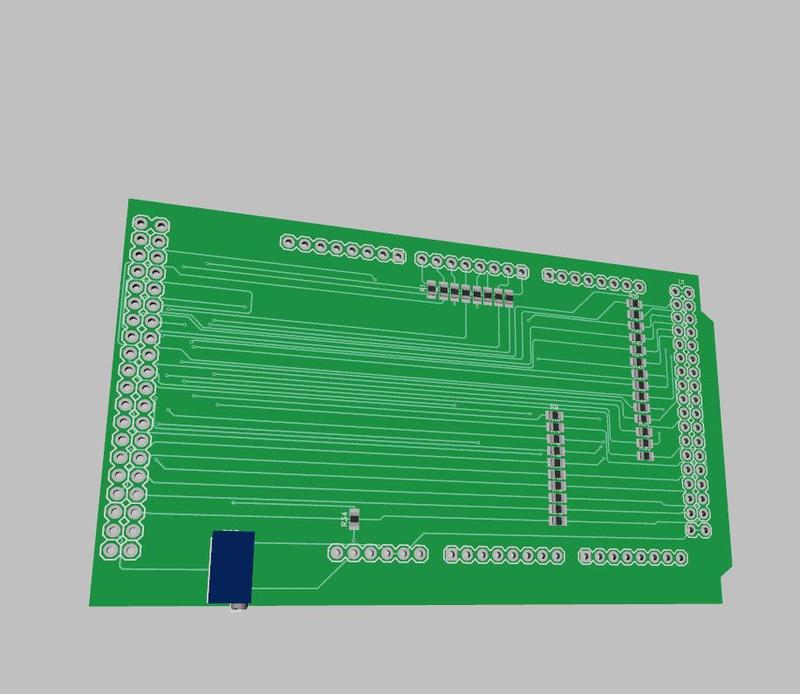

На резюках быстрее получилось))

sae74 · 13.02.2014, 11:36

paradox860,
Нужно будет переносить тачскрин пины, и переделать управление картой памяти.
Вечером расскажу подробнее.

pimass · 13.02.2014, 11:54

Не ну ДИП это перебор конечно, может все таки 1206? Не у всех дома есть паяльные станции с феном

1206 реально паять паяльником, 0805, уже сложно честно говоря....

sae74, Андрей, твое мнение?

sae74 · 13.02.2014, 12:25

pimass,
Я разницы не вижу.

pimass · 13.02.2014, 11:38

Цитата:

Допис від paradox860

На резюках быстрее получилось))

А какой размер корпусов СМД? Надеюсь не мельче 1206?

paradox860 · 13.02.2014, 11:48

Цитата:

Допис від pimass

А какой размер корпусов СМД? Надеюсь не мельче 1206?

0805
Могу сделать любые, хоть ДИП.

sae74 · 13.02.2014, 12:31

paradox860, кстати, подстроечный резистор можно заменить на транзистор и регулировать яркость экрана из программы. Например если не трогать долго, или на ночь - гасить экран.

paradox860 · 13.02.2014, 13:18

Цитата:

Допис від sae74

paradox860, кстати, подстроечный резистор можно заменить на транзистор и регулировать яркость экрана из программы. Например если не трогать долго, или на ночь - гасить экран.

На какую ногу?
Ок переделаю под 1206

pimass · 13.02.2014, 13:25

Цитата:

Допис від paradox860

Ок переделаю под 1206

Если займет много работы, не стоит. Я то запаяю, просто если кто то захочет повторить без навыка будет сложновато

sae74 · 13.02.2014, 16:47

Цитата:

Допис від paradox860

На какую ногу?

Ну если 4 пин убрать с карты памяти, и использовать тот что свободный (точно скажу вечером) - то яркость можно повесить на 4.

sae74 · 13.02.2014, 19:08

paradox860, вот фото моего переходника.
53 пин висит в воздухе, а на карту идет 48 пин.
4 пин освободится и тогда его можно использовать на регулировку яркости экрана.
10 пин попробую тоже освободить, он сейчас используется для сетевой платы.
