Простой акваконтроллер ARDUINO

[Коляньчик]

Допис від AlexVOK

желательно покупать пяти вольтовый релейный модуль !

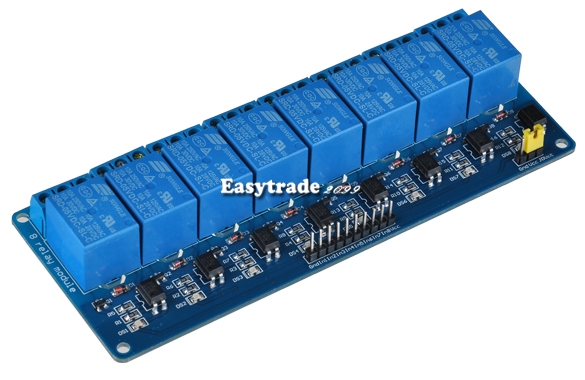

На картинке изобразил часть

ну я и буду 5-ти вольтовый брать, как на изображении

X1 фаза понял, x2 ? тоже фаза или ноль ? и хоть ты тресни всё ровно не понял как подключить, мне б видео или фото обучающие )

[Sem]

Допис від Коляньчик

мне б видео или фото обучающие )

может не надо?
фаза все-таки....
Автоматы в квартире стоят?

[Коляньчик]

Допис від Sem

может не надо?
фаза все-таки....
Автоматы в квартире стоят?

уже сделано не пережевывайте, меня и 380 разок трухануло)

[kolljj]

реле тот же выключатель. Оно ставится в разрыва одного провода. К примеру у Вас есть розетка, в нее воткнут фильтр (лампа и т.д), Вы делаете разрыв одного провода и в разрыв подключаете реле. Когда на реле не приходит команда оно к примеру разомкнуто и фильт отключен, когда приходит команда то реле срабатывает и подключает фильтр.
Все делается с отключеным 220. Так как у Вас аж 8 независимых реле, можно или делать для каждого устройство индивидуальную подводку или вход сделать общий с разводкой на каждое устройство

[Коляньчик]

Допис від kolljj

реле тот же выключатель. Оно ставится в разрыва одного провода. К примеру у Вас есть розетка, в нее воткнут фильтр (лампа и т.д), Вы делаете разрыв одного провода и в разрыв подключаете реле. Когда на реле не приходит команда оно к примеру разомкнуто и фильт отключен, когда приходит команда то реле срабатывает и подключает фильтр.
Все делается с отключеным 220. Так как у Вас аж 8 независимых реле, можно или делать для каждого устройство индивидуальную подводку или вход сделать общий с разводкой на каждое устройство

уже разобрался,спасибо)
меня смутило то что там три контакта) и они меня запутали

[Mehannik]

Ребят всем привет , может мне кто помоч ? мне нужно в этом скетче убрать полностью удо и вместо его добавить еще один расвет закат )) хочется впендюрить его в крышку морскова акваса)) если нужно я отблагодарю , очень надо помогите

[AlexVOK]

Mehannik,
steals81, простой заменой вопрос не решить.

Да и для моря наверное требования другие.
Может появится время сделаю версию 2
уже много мыслей появилось

[Mehannik]

Допис від AlexVOK

Mehannik,
steals81, простой заменой вопрос не решить.

Да и для моря наверное требования другие.
Может появится время сделаю версию 2
уже много мыслей появилось

Мне для минника хваатит там главное термостат для нагрева или охолождения ,расвет закат минимум хотябы 2 канала лучше 3)) и самый шик чтобы можно было изменять яркость света кнопками принудительно и принудительное включение света !

[steals81]

Найдите в скетче пропись на порты отвечающие за помпы и замените на строки из падсветки (простейшее что прикинул в памяти). Можно было бы помочь, но я не дома (в командировке и ближайшие дни до компа не доберусь ).

[Коляньчик]

Вопрос в следующем, обязательно 5v подавать ?
Есть зарядка, на нем написано 5v 0,4A, проверяю тестером, получается 8,35v и 0,4A, ничего страшного или именно 5v надо ?

[AlexVOK]

Коляньчик, сгорит!!!!!!!
обязательно 5В

[Коляньчик]

Допис від AlexVOK

Коляньчик, сгорит!!!!!!!
обязательно 5В

Окей , ищу на 5в , а ампераж какой ?

[AlexVOK]

Допис від Коляньчик

Окей , ищу на 5в , а ампераж какой ?

самому контроллеру и 0,3 А хватит,
а вот релюхи будут кушать хорошо, бери на 2А - думаю должно хватить

[Коляньчик]

Допис від AlexVOK

самому контроллеру и 0,3 А хватит,
а вот релюхи будут кушать хорошо, бери на 2А - думаю должно хватить

огого) 2A многовато, а есть 5v и 0,7А ?

[AlexVOK]

узнай ток потребления каждого релле и умножь на 8 + 20-30% запаса
