Александр Логинов · 14.03.2008, 01:09

Очередная модель...
70см высота ,помпа АМ 3500
Хозяин любит покурить в хате ,поэтому был сделан отсек для фильтрации воздуха который будет заполняться углем и синтепоном

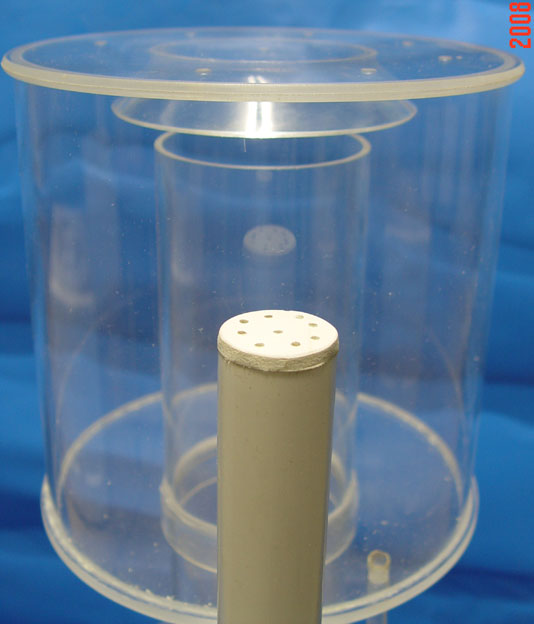

Для снижения турбулентности была сделанна площадка с радиальными отверстиями.Ширина их 2мм высота 6мм,таким образом пузыри будут проходить своего рода тунель, который будет задавать одно направление и гасить все другие.
Помпу здесь соединили с корпусом на резиновых муфтах, что препятствует распространению вибрации
Крыльчатка такая http://aquaforum.kiev.ua/forum/attachment.php?attachmentid=9968&d=1201905797
http://aquaforum.kiev.ua/forum/attachment.php?attachmentid=9969&d=1201905797

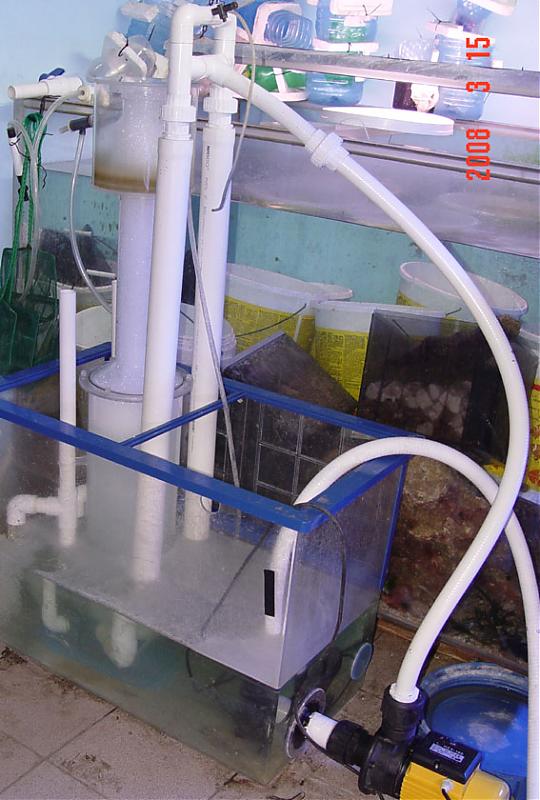

Три часа после запуска...
Два литра пены

Александр Логинов · 16.03.2008, 01:04

Это скиммер для..... пресноводных систем,больших и сильно нагруженных.
Не видел его аналогов, но знаю что сущетвуют
Добыть пену в пресной воде трудно, но возможно
Помимо удаления органики, при подаче озона, он может выполнять функцию стерилизатора
Пока испытан в лабораторных условиях,результат есть и хороший

Маленький_Мук · 17.03.2008, 19:27

Александр, а как называется помпа которую вы здесь использовали?Та что желтая, как называется?

Александр Логинов · 18.03.2008, 00:29

Цитата:

Допис від Маленький_Мук

Александр, а как называется помпа которую вы здесь использовали?Та что желтая, как называется?

Моторчик сан-сановский

Маленький_Мук · 18.03.2008, 19:23

Спасибо
проконсультируйте пожалуйста:
1) На сколько действительные характеристики соответствуют заявленным по техпаспорту
2) На сколько надежна данная помпа
3) На сколько шумная в сравнении с другими помпами

Александр Логинов · 19.03.2008, 00:56

Цитата:

Допис від Маленький_Мук

Спасибо
проконсультируйте пожалуйста:
1) На сколько действительные характеристики соответствуют заявленным по техпаспорту
2) На сколько надежна данная помпа
3) На сколько шумная в сравнении с другими помпами

1 Не проверял
2 Качество неплохое , время покажет
3 Не для спальни

Александр Логинов · 12.04.2008, 02:00

Может ли скиммер работать без помпы и компрессора и с каким результатом?
Первая попытка это выяснить была здесь
http://www.aqualogo.ru/phpbb2/index.php?showtopic=2253

Данный вариант скиммера использует только энергию слива (с первого этажа в подвал)
В системе только одна помпа на циркуляцию
Результат:
6,5 л пены
подсос воздуха более 2500л/ч
Вариант расположения фильтра в подвале очень удобен и часто используется в частных домах
Поэтому направление очень перспективное

Александр Логинов · 29.05.2008, 00:58

Сделали такой вот вариантик....
Высота 70см
Пару идей на мой взгляд удачные и будут применяться в дальнейшем- 1 крышка чашки 2 совмещение крана с глушителем всасывания воздуха
Конструкция реакторной камеры не плохая, но как мне кажется слишком сложная,пришла в голову другая конструкция проще и лучше, скоро сделаем...

Aleksandr P. · 29.05.2008, 01:49

Цитата:

Допис від Александр Логинов

Сделали такой вот вариантик....
Высота 70см
Пару идей на мой взгляд удачные и будут применяться в дальнейшем- 1 крышка чашки 2 совмещение крана с глушителем всасывания воздуха
Конструкция реакторной камеры не плохая, но как мне кажется слишком сложная,пришла в голову другая конструкция проще и лучше, скоро сделаем...

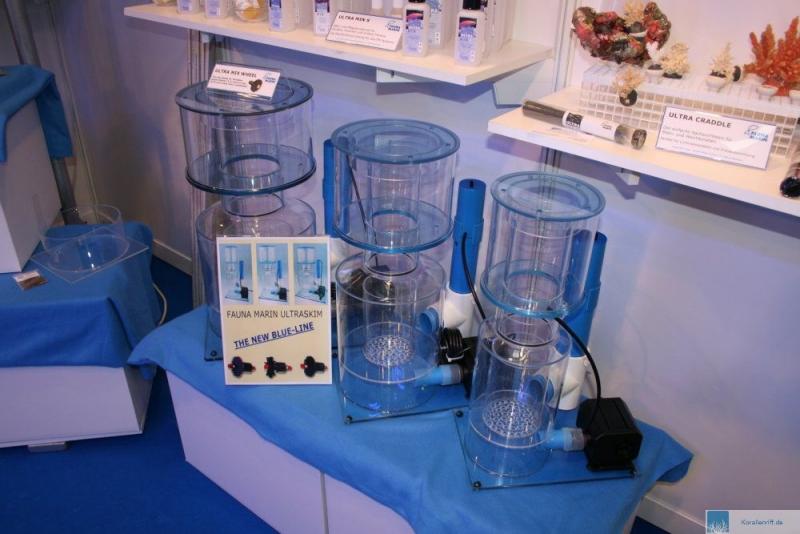

поздравляю с очередным шедевром ,идеи действительно удачные,а главное уже опробованные и проверенные временем идея с крышкой наверное отсюда пришла http://www.aqualogo.ru/phpbb2/index.php?s=&showtopic=9043&view=findpost&p=118169 ,потому как более я негде такого решения больше не встречал,мне её в свою очередь подсказал BorisKramer ,а вариант с глушителем ещё более проверенный вариант http://www.reefdreams.co.uk/acatalog/Online_Catalogue_Fauna_Marin_Skimmers_121.html ,поэтому можно смело утверждать,что конструкция пенника выполнена крайне удачно.

Fedor256 · 29.05.2008, 10:30

В крышке конус? А в чем его еффект?
Глушитель в трубе? Понравилось

Вышла нинтересная модель Royal-Exclusiv . Очень понравился принцип - простенько и со вкусом

Александр Логинов · 29.05.2008, 12:18

Цитата:

Допис від Aleksandr P.

поздравляю с очередным шедевром ,идеи действительно удачные,а главное уже опробованные и проверенные временем идея с крышкой наверное отсюда пришла ,потому как более я негде такого решения больше не встречал,мне её в свою очередь подсказал BorisKramer ,а вариант с глушителем ещё более проверенный вариант http://www.reefdreams.co.uk/acatalog/Online_Catalogue_Fauna_Marin_Skimmers_121.html ,поэтому можно смело утверждать,что конструкция пенника выполнена крайне удачно.

Идея пришла с крышки АМ Шоти ,у тебя я думаю от туда же.
Раньше не было возможности ее исполнить с небольшими затратами
Я правда не понимаю зачем она нужна в стакане который наглухо закрывается и в котором нет вентеляционных отверстий,этот отбойник нужен чтобы повернуть пену от этих отверстий, иначе пена их закрывает и начинает подрывать крышку, в твоей чашке ни одно ни другое невозможно

2 Федор
Воронка создает меньше сопротивление для пены чем цилиндр
Кроме того эта деталь с трубы меньшего диаметра и поэтому с ней проще работать и она меньше стоит

Aleksandr P. · 29.05.2008, 12:37

Цитата:

Допис від Fedor256

В крышке конус? А в чем его еффект?
Глушитель в трубе? Понравилось

Вышла нинтересная модель Royal-Exclusiv . Очень понравился принцип - простенько и со вкусом

эффект в том(теоретически) ,что пена при выходе из трубы испытывает меньшее сопротивление,чем при отбойнике прямоугольной формы,что собственно и подтвердилось на практике,но можно и это отбросить и использовать крышку и вовсе без чего-либо ,что в некоторых конструкциях и выполнено,правда вот на цене это нисколько не отразилось.

У Royal-Exclusiv в новой модели принцип организации слива позаимствован от Буббле Мастера,что позволило сделать его(пенник) более компактным,да и в общем эта модель напоминает ВМ только в более богатом исполнении.

Александр Логинов · 29.05.2008, 12:56

Цитата:

Допис від Fedor256

В крышке конус? А в чем его еффект?
Глушитель в трубе? Понравилось

Вышла нинтересная модель Royal-Exclusiv . Очень понравился принцип - простенько и со вкусом

Видел
Понравилась только половина- реакторная камера по всему диаметру, то что они потом сжимают поток пены-бред,при этом увеличивается скорость,думаю они были вынуждены так сделать при такой конструкции это единственный вариант

Как уже говорил есть другая мысль- перевернуть нижний конус
Думаю завтра думаю закончим,покажу...

Fedor256 · 29.05.2008, 13:39

Цитата:

Допис від Александр Логинов

то что они потом сжимают поток пены-бред,при этом увеличивается скорость,думаю они были вынуждены так сделать при такой конструкции это единственный вариант

Скорость да, увеличивается, но незначительно. Взамен поток воды теряет хаотичность и поднимается более равномерно. Вокруг верхнего, узкого, конца конуса вода движется как бы кольцеобразно. Напоминает движением, как бы кольца дыма пускали? Вот что-то похоже.

Цитата:

Допис від Александр Логинов

Как уже говорил есть другая мысль- перевернуть нижний конус

Нихний конус переворачивать широким концом вверх ИМХО смысла нет, я так пробовал и мне не понравилось, получается слишком много завихрений.

Александр Логинов · 29.05.2008, 13:56

Цитата:

Допис від Fedor256

Скорость да, увеличивается, но незначительно. Взамен поток воды теряет хаотичность и поднимается более равномерно. Вокруг верхнего, узкого, конца конуса вода движется как бы кольцеобразно. Напоминает движением, как бы кольца дыма пускали? Вот что-то похоже.

Нихний конус переворачивать широким концом вверх ИМХО смысла нет, я так пробовал и мне не понравилось, получается слишком много завихрений.

А где у тебя стоял диск с отверстиями
