Как работает подсос воздуха в внутреннем фильтре?

[oltrew]

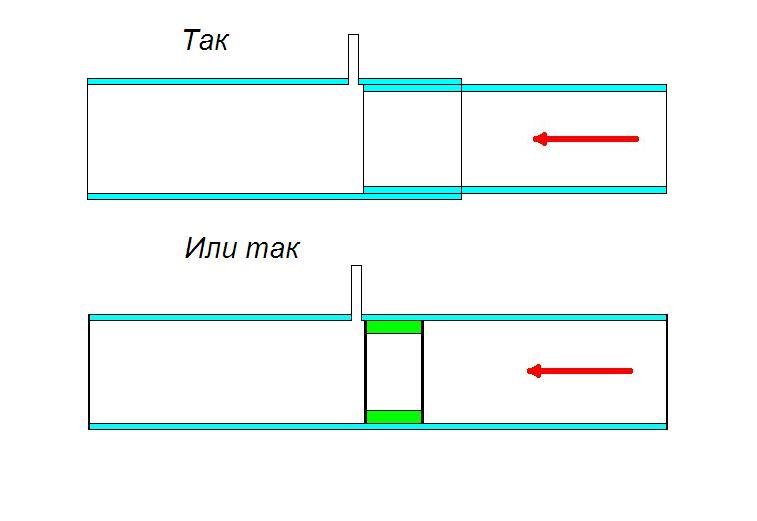

Ого, какие картинки! Основательно и всерьез.
Тоже посчитал на первом в поисковике калькуляторе - потери напора для фильтра 600 л/ч на 1 м длины - 0,645 м.
В стандартном шланге 12 мм внутр. на 1 м длины потери напора - 26,6, в стандартных для Тетры 3 метрах - 79,8 см - это 47% полного напора. А есть еще более узкие фитинги, шланги зарастают, изгибы, особенно прямоугольные, префильтры - еще потери напора. Больше половины напора теряется в шлангах. Закономерный вопрос не по теме: куда смотрят производители? Или это у меня ошибка в расчете?

[Experimentalist]

Допис від oltrew

Ого, какие картинки! Основательно и всерьез.
Тоже посчитал на первом в поисковике калькуляторе - потери напора для фильтра 600 л/ч на 1 м длины - 0,645 м.
В стандартном шланге 12 мм внутр. на 1 м длины потери напора - 26,6, в стандартных для Тетры 3 метрах - 79,8 см - это 47% полного напора. А есть еще более узкие фитинги, шланги зарастают, изгибы, особенно прямоугольные, префильтры - еще потери напора. Больше половины напора теряется в шлангах. Закономерный вопрос не по теме: куда смотрят производители? Или это у меня ошибка в расчете?

Оффтоп

Все дело в том что Вы провели расчет не совсем верно, Вы определили общие потери системы при перекачивании из резервуара в резервуар. В реалиях внешник работает по принципу сообщающихся сосудов - что снижает сопротивление системы.
Так производитель и пишет - после установки фильтра максимально укоротите шланги. В реалиях ни один внешник не выдаст написанные на коробке величины расхода. Если делать все по правилам то производитель должен приводить напорно-расходную характеристику системы (без учета обрастаний в шлангах).
Хотя бы так (красную кривую)http://www.ktto.com.ua/db/nmb/_kharakteristiki_1.png. При обрастании синяя кривая, сопротивление системы, уходит вправо и рабочая точка смещается с торону меньшего расхода

[oltrew]

Допис від Stalin

Все дело в том что Вы провели расчет не совсем верно, Вы определили общие потери системы при перекачивании из резервуара в резервуар.

Нет в калькуляторе ничего про резервуары, учитывается-считается только трение трубы. Все остальные сопротивления выставил по 0.

Расход, литр/минута 10
Внутренний диаметр трубы, м 0,012
Длина трубы, м 1
Потеря напора по длине, м 0,2661

Как правильно?

[Experimentalist]

Допис від oltrew

Нет в калькуляторе ничего про резервуары, учитывается-считается только трение трубы. Все остальные сопротивления выставил по 0.

Расход, литр/минута 10
Внутренний диаметр трубы, м 0,012
Длина трубы, м 1
Потеря напора по длине, м 0,2661

Как правильно?

Простите, расчет Вы провели правильно (в течении рабочего дня не всегда получается нормально отвлечься и вникнуть в суть вопроса, я просто в голове представил другую картинку)
В саму прогу не вникал, но за ссылку
