Подсветка для аквариума на базе LED

[Fontango]

Сообщение от Senturio

Его ж не продают в нарезку как обычный акрил)

Владимир, зайдите в Факториал, на Киргизкой, 19. Там есть
стекло Satinice. Они делают порезку по по длине листа, но шириной вашего размера. Стекло не дешовое, но зато лист покупать не придётся.

[Senturio]

Сообщение от Dima 111

Сейчас есть светорассеивающие матовые пленки может можно их попробовать применять при нанесении на акрил,но пропускная способность будет ниже.

Там несколько иной - не совсем подходящий способ рассеивания. Уже пробовали их.

[Senturio]

Сообщение от Fontango

Владимир, зайдите в Факториал, на Киргизкой, 19. Там есть
стекло Satinice. Они делают порезку по по длине листа, но шириной вашего размера. Стекло не дешовое, но зато лист покупать не придётся.

Не возят они его по причине отсутствия спроса - цена за 1 м2 50 евро. Говорят если хотите то привезем вам лист 3х2 м. Пленки сегодня для пробы взял - попробуем как светоотдача упадет. Обойдемся без рассеивателя - тем более дискотеки не наблюдаю в аквасе с новым светом.

[Senturio]

По просьбе форумчанина переделал крышку аквариума Resun под светодиодное освещение. Получилось вполне прилично по виду и нагрев даже с закрытой крышкой не очень большой. Использовал 2 шт диода Осрам ослон с 80 градусами 6500 К и 1 осрам дипред. Фото прилагается. Раньше стояла экономка 11 Вт. Сейчас потребляемая мощность 6 Вт. Видео снял на таком же по начинке светильнике для другого чуть большего наника.
http://vk.com/video21425561_171313507
Возможно отзыв владельца увидим позже.

[pimass]

Довольно симпатично вышло, смотрю и свет вполне себе такой яркий и приятный для глаза.

[Fontango]

Сообщение от Senturio

Не возят они его по причине отсутствия спроса - цена за 1 м2 50 евро. Говорят если хотите то привезем вам лист 3х2 м.

Хм... странно.. 10 дней назад звонил им, сказали что есть в наличии и могут порезать. Думал по позжей закажу, заменю свой акрил на сатинайс. Но видно пока не судьба... (((

Сообщение от Senturio

Пленки сегодня для пробы взял - попробуем как светоотдача упадет. Обойдемся без рассеивателя - тем более дискотеки не наблюдаю в аквасе с новым светом.

Ну тогда буду ждать вашего отчёта по поводу использования плёнки))

[nanolab]

Сообщение от Fontango

Хм... странно.. 10 дней назад звонил им, сказали что есть в наличии и могут порезать. Думал по позжей закажу, заменю свой акрил на сатинайс. Но видно пока не судьба... (((

У Plexiglas-а в серии Satinice много всяких продуктов со светопропусканием от 0 (черный сатинайс) до 92%.
Факториал торгует белым (молочным) со светопропусканием 67%. Мебельщики его ставят в шкафы-купе.

[Fontango]

Сообщение от nanolab

У Plexiglas-а в серии Satinice много всяких продуктов со светопропусканием от 0 (черный сатинайс) до 92%.

А какая серия по названию больше интересна для нас...? Ну понятно, что кроме как 92-х процентная, она почти в идеале.

[nanolab]

Сообщение от Fontango

А какая серия по названию больше интересна для нас...? Ну понятно, что кроме как 92-х процентная, она почти в идеале.

Для цветосмешения: PLEXIGLAS® Satinice Clear (Crystal) 0F00.
Бывает SC и DC (одностороннее матирование и двухстороннее). У обеих серий светопропускание 92%, но у двухсторонней лучше эффект цветосмешения.

[Senturio]

Сообщение от nanolab

У Plexiglas-а в серии Satinice много всяких продуктов со светопропусканием от 0 (черный сатинайс) до 92%.
Факториал торгует белым (молочным) со светопропусканием 67%. Мебельщики его ставят в шкафы-купе.

Этот нет смысла ставить сравнивал прямо в офисе у них потеря по свету просто ужасная. Только марки SC реально не теряет свет и класно рассеивает, но увы это надо сбрасываться толпой на заказ листа.

[nanolab]

Сообщение от Senturio

Этот нет смысла ставить сравнивал прямо в офисе у них потеря по свету просто ужасная. Только марки SC реально не теряет свет и класно рассеивает, но увы это надо сбрасываться толпой на заказ листа.

Да, я тоже брал у них образец - реально 30% потерь.

[Fontango]

Сообщение от Senturio

надо сбрасываться толпой на заказ листа.

Если будет коллективный заказ на серию SC или DC , с удовольствием поучавствую.))

[Senturio]

Решил пополнить тему интересным светильником в стиле Амано. Светильник изначально был сделан на U образных лампах Т5, суммарно в одном светильнике было 4 шт по 36 Вт. По техзаданию оговоренному с Заказчиком (Алан Юсупов) решено было делать светильник с линзами для повышения светового потока на дне - для почвопокровных растений и мелких криптокарин с эриками. Суммарно светильник должен выдать 14900 люмен - два канала будут работать на разных токах питания: 1 канал (холоднобелые) - 1000 мА, второй (цветные диоды+теплобелые) - 700 мА. По результату получился вот такой гибрид в корпусе от люмламп с профилями и светодиодами.
Фото 1 - общий вид снизу. Фото 2- свет на аквариуме 140 л - работает 1 канал. Фото 3- свет на аквариуме 140 л - работает 2 канал с линзами. Фото 4 - общий свет вид сбоку.

[nikservice]

Добрый вечер.
Вот и я перешел на LED освещение.
Данный аквариум запущен неделю назад, выводы делать рано, но субъективно – света очень много – яркость ограничена в пределах 50 – 60% от максимальной.
Большое спасибо Владимиру (Senturio) за помощь в подборе и за оперативную отправку светодиодов.
Угловой аквариум ТМ Природа 57х57х45
Вся электроника включая блок питания, и розетки собраны в крышке.
Светодиоды:
Осрам Ослон 80
холодно-белых 6500К - 12 шт.
тепло-белых 3000К - 4 шт.
красных 660 нм HyperRed - 2 шт.
голубых 475 нм - 2 шт.
Установлены на алюминиевую пластину толщиной 3мм., с нижней стороны герметично закрыты светорассеивателем.
Управление – контроллер http://www.aquaforum.ua/showthread.php?t=34275
Два ШИМ канала, в режиме работы по таймеру, управляют двумя группами светодиодов - рассвет, закат, регулировка яркости – 3 канал контроллера холодно-белые, 4 канал тепло-белые и цветные, 1 и 2 каналы контроллера – если надо, пауза в световом дне (насколько снизить яркость зависит от номиналов R126 – R129).
Драйвера PT4115 – 0,2$, дроссель 0,5$,диод и резистор 0,1$, итого примерно 1$ за драйвер – работает на отлично, практически не греются в отличии от LDD-1000H, единственный недостаток – невысокое напряжение питания, но за такие деньги этим можно пренебречь.
Блок питания - http://www.sea.com.ua/nsearch/sklad?...00-24&x=10&y=8, расположен в центре крышки,
Охлаждение радиатора диодов - два вентилятора 90х90 (12вольт) управляются контроллером на ATtiny13 (http://hardlock.org.ua/viewtopic.php?f=9&t=12), в прошивке устранена ошибка – при достижении нижнего предела по температуре, на вентиляторе оставалось около 2вольт, во вложении несколько вариантов исправленных прошивок под разные температуры
Два вентилятора 40х40 (24вольта) – для предотвращения образования конденсата под крышкой. Управляются LM2576, вместо R121 установлен терморезистор NTC на 5 кОм (в зависимости от температуры, радиатора светодиодов, меняются обороты), подстроечным резистором выставляется нижний предел напряжения на вентиляторах.
На правой стенке крышки установлены четыре розетки под оставшиеся 4 канала – фильтр, воздух, в перспективе - дозатор УДО, клапан СО2.

[nikservice]

Аквариум 80х40х60, был неплохим травником, год был заброшен, перезапущен два дня назад.
Ранее аквариум имел светильник из 6 ламп
Osram Fluora T8 18 W/77
PHILIPS AQUARELLE TL-D 18W
Sylvania Grolux F18W/T8/G13
Sylvania Aquastar F18W/T8/G13
Sylvania Grolux F25W/30/T8/G13
Sylvania Aquastar F25W/30/T8/G13

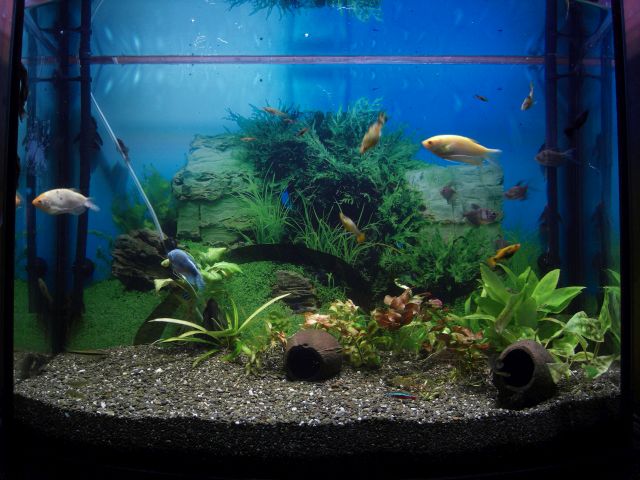

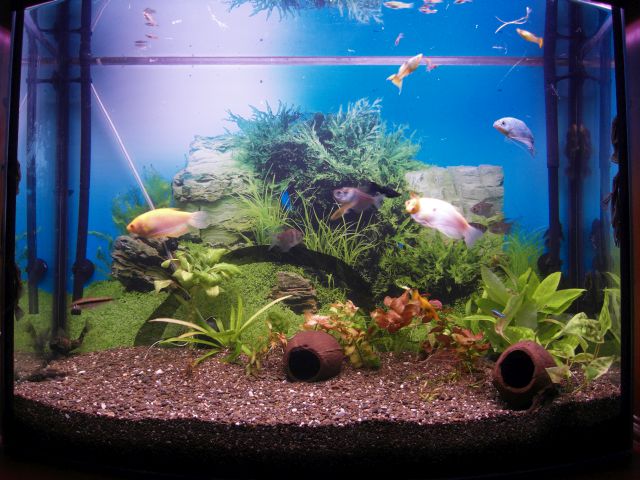

Фото для сравнения освещенности от люминесцентных ламп и LED светильника.
Фото с именем LL аквариум подсвечен светильником на вышеописанных лампах.
Съемка со штатива в ручном режиме. Фото подсветки LED светильника с шагом 20%, т. е. ток через диоды от 20 до 100%, где 20 % соответствует 200мА через цепочку диодов рассчитанных на максимальный ток 1000мА.
Первые впечатления о свете – ПРОСТО СУПЕР. Светильник работает максимум на 70% от максимальной возможности, и то визуально перебор.
LED светильник на четырёх сборках - 12х v4.1F, оптика 12х FWHM40 (http://reefll.com/index.php?route=pr...product_id=117)
Корпус светильника (http://www.aquaforum.ua/showthread.php?t=174273) длинной 800мм.
Контроллер 6 канальный самодельный, в стадии доводки ПО.
Без принудительного охлаждения при максимальных токах сборок -радиатор с охлаждением вероятнее всего не справится, запустил на 100% без вентиляторов – через 15 минут температура радиатора 67 градусов и росла, дальше мучить не стал.
Два двух ваттных вентилятора 80х80 при 70% нагрузке поддерживают температуру радиатора в пределах 50 градусов.
Визуально, по количеству света, светильник из шести ЛЛ суммарной, потребляемой мощностью в 120 Вт соответствует примерно 40% LED светильника, потребляющего в таком режиме около 70Вт.
