Контроллер на базе Arduino Mega 2560 + 3.2" TFT Touch LCD

[Янек]

Допис від sae74

Схемка - половина юсуповского усилителя.
На печатке нет места под разъем BNC и нет резистора на 1мом.
3 ногу чипа с разъемом BNC соеденяем по воздуху.

хотелось бы несколько вопросов по усилителю задать

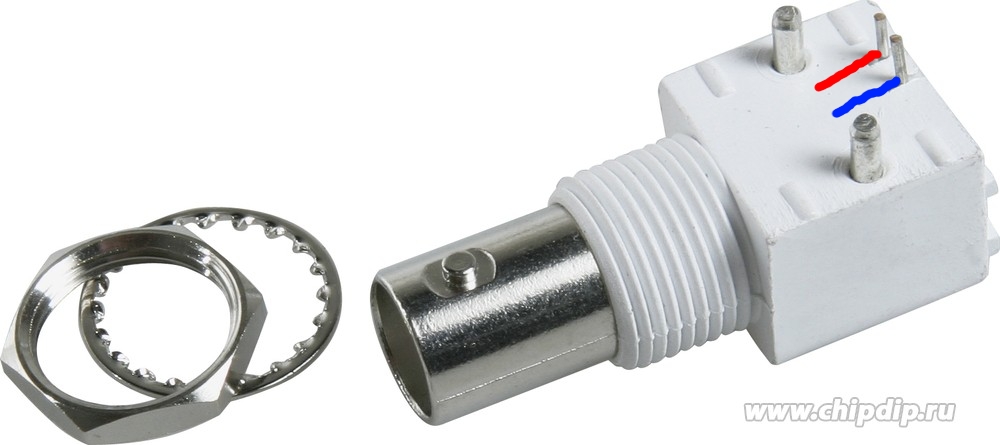

третья нога чипа (оранжевый) соединяем по воздуху с красным или синим разъема? и вторую ногу с чем соединяем на плате?
с другой стороны +5V, GND понятно, pH это А12? и надо ли -5V? и если да то где его брать?

[sae74]

Допис від Янек

третья нога чипа (оранжевый) соединяем по воздуху с красным или синим разъема? и вторую ногу с чем соединяем на плате?

Но фото не видно куда синяя а куда красная нога идет.

Прозвоните прибором и найдите ту ногу что в центре BNC коннектора - ее по воздуху и соединяйте с оранжевым.
Тогда другую с GND
PH - пин: А12, А13, А14, А15. Выбирайте любой. А12 - 1 канал, А15 - 4 канал в настройках.

Для питания ПШ усилителя нужно двуполярное питание +5 GND -5
Схема

[Янек]

sae74 вот чувствую что глупость спрошу , но лучше спросить -5 где брать? или его преобразовывает плата из +5?

[sae74]

Янек, 5 нога на микросхеме ICL7660 схема - преобразователь

[Янек]

sae74 в ваших атачах схема pH усилителя содержит два СА3140Е, а ICL7660 нет вообще...

[sae74]

Янек, так она есть в плате переходнике.
Если решили ее не делать, а использовать покупную и перепаивать провода, то тогда преобразователь на ICL7660 нужно собрать самому.

[Янек]

Допис від sae74

Янек, так она есть в плате переходнике.
Если решили ее не делать, а использовать покупную и перепаивать провода, то тогда преобразователь на ICL7660 нужно собрать самому.

все спасибо, разобрался, давно просто с шильдом ковырялся)) а на нем уже все есть
