LED переделка крышки Природа

[Runa]

скажите пожалуйста, а крышка всегда нужна? У меня только вот такой светильник http://rozetka.com.ua/aqualighter_8225/p3494889/ стоит это не вредно?

[Сергій М]

Допис від 40a

На даный момент меня интересует хватит ли 80 см 3373-го на 140 вт или нет.

Повторюсь - у меня БПО-3373, 75см, 30 диодов ХТЕ по 5Вт (фактически по - 3,3Вт, из-за драйверов 1000мА), температура в пике не доходит и до 40 градусов, поэтому считаю что 140 Вт на 80см будет держать не выше 45-50 градусах.

[40a]

Допис від Сергій М

Повторюсь - у меня БПО-3373, 75см, 30 диодов ХТЕ по 5Вт (фактически по - 3,3Вт, из-за драйверов 1000мА), температура в пике не доходит и до 40 градусов, поэтому считаю что 140 Вт на 80см будет держать не выше 45-50 градусах.

вот это мне и надо.

[Angi]

Допис від someo

Ну по логике, куда отдает тепло низ радиатора? На форуме тонны информации по поводу рассеивания тепла, которое зависит от разности температур, площади, геометрии и т п.
В вашем случае чтоб не обжечься, лучше взять тот же профиль, но высотой 38мм а шириной например 92, а то и 122мм. (42мм на такое кол-во это несерьезно). Я находил такие профили по сносной цене, но добавьте туда уголки и прочее, я все же остановился на более практичном для моей банки, и эстетичном варианте, хоть он и дороже. Я точно так же думал делать изначально, как и вы, но подумал что сохраню себе время. Найти где купить простой профиль - не проблема, видел 2-3сайта с хорошей адекватной ценой


Мне кажется вы заблуждаетесь - перепутали площадь сечения с периметром сечения, площадь сечения не отображает площадь рассеивания, для бпо 3373 например сечение 18см², периметр сечения 847мм, а бпо -1905 сечение 4.4см², а периметр 285мм вот и сравните, прикинув площадь рассеивания, откинув нижнюю поверхность от периметр сечения, у 3373 получим примерно 6500см²/м, а для 1905 - скромные 2400см²/м. А если взять профиль 122*38, то получим 9300см²/м . Такой расчет будет более-менее верным, только надо уточнить, сколько тепла может рассеивать 1см² этого алюминия. А ближайший конкурент 3373 - профиль 122*26 с немного меньшей площадью рассеивания.

А если я ставлю диоды на медные или алюминиевые пластины. По вашей логике получается они не будут забирать и рассеивать тепло? Наоборот есть мнения что пластина лучше работает как радиатор, если поставить нужной площади, а рёбра это для сохранения площади при уменьшении размеров.
Остановились с чего и начали НОЛЬ расчётов одни догадки. на уровне ИМХО.

[someo]

Допис від Angi

А если я ставлю диоды на медные или алюминиевые пластины. По вашей логике получается они не будут забирать и рассеивать тепло? Остановились с чего и начали НОЛЬ расчётов одни догадки. на уровне ИМХО.

Так вперед, лучше золотую пластину, и желательно диоды приклеить соплями антарктических пчел. Думаю должно сработать, ИМХО ;-)
Вас ведь никто ни к чему не склоняет, хотите проверить - отлично, не надо вам цифры, вы их считаете догадками - вперед к практике. Интересен результат и нам.

[Angi]

Допис від someo

Так вперед, лучше золотую пластину, и желательно диоды приклеить соплями антарктических пчел. Думаю должно сработать, ИМХО ;-)
Вас ведь никто ни к чему не склоняет, хотите проверить - отлично, не надо вам цифры, вы их считаете догадками - вперед к практике. Интересен результат и нам.

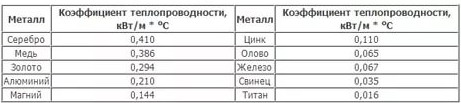

Опять ИМХО))) Золото стоит на 3м месте по теплопроводности среди металлов.

Я просил помочь с расчётами, а не излагать ваши ИМХО

[Сергій М]

Angi, Пока происходит не помощь - а развитие решения "за Вас", но Вы же при этом всём ещё и выбираете, что не нравится - обзываете домыслами, хотя приводят цифры. Раз по Вашим словам Вы достаточно знающий человек - приведите свои расчёты, вот все вместе и обсудим, а не перебирайте тем что Вам "на тарелочке ...".

[Kolyanich]

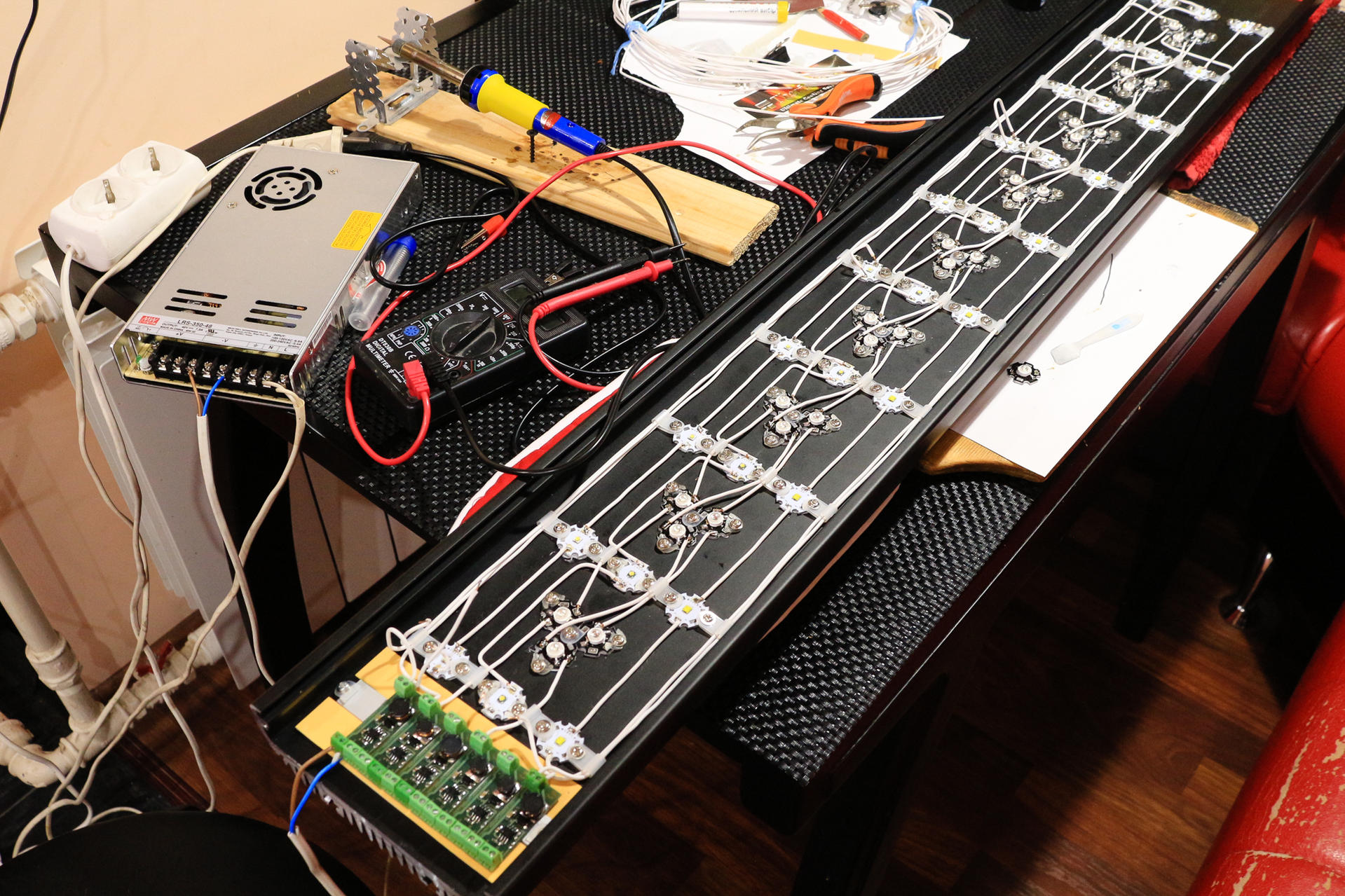

Фото техническое, состояние крышки на сегодня. Возникли проблемки.

[Сергій М]

что за проблемки ?!

[Kolyanich]

Пока без комментариев, разбираемся. Технические. Фото выложил для наглядности подключения диодов.

[Pro100LED]

Kolyanich, добрый день, мне интересна ваша тема, сам планирую сделать светильник, пока подбираю комплектующие. Как ваш проект, что то вы пропали?

[Ty3uK]

Оффтоп

Pro100LED,подготовилсь знатно, даже никнейм соотвествующий )

[Kolyanich]

Pro100LED, Продолжение будет.) Были некоторые заминки с подключением диодов на радиаторе (уже решились) и есть определенная нехватка свободного времени. На следующей неделе мини отпуск, уеду на неделю на рыбалку) По возвращению продолжу с светом.

[Angi]

Такой профиль подойдёт? По параметрам лучше чем Только форма у него смущает, насколько эффективно он будет работать?

[someo]

Допис від Angi

Такой профиль подойдёт?

Сейчас появился отличный конкурент даже бпо3373, а тем более тому ужасноватому профилю, в этой теме подробности посмотрите http://www.aquaforum.ua/showthread.php?t=223370
