Сотворил я новый аквас, постала проблема света. Решил использовать лампы Т5 т.к. они намного ефективнее Т8. Но найти влагозащищённые патроны для Т5 ламп у нас в городе нереально, да и стоят они дорого.
Решил сделать самостоятельно.
И тут очень к стати пришлось выпитое пиво. За основу патрона взял горлышко ПЭТ бутылки от пива. Вот как всё выглядит в собранном виде:
Сверху вкручивается пробка с отверстием, в которое вплотную входит лампа.
А теперь по порядку изготовления.
Для 8 патронов мне понадобилось:
1. Кусок (10х10см) латуни толщиной около 0,5-0,7мм;
2. Текстолит фольгированный одно или двосторонний (10х15см);
3. Бронзовые болты М3 длинной 15-20мм, и гайки М3 (16 шт);
4. Клей Момент-1 - тюбик маленький;
5. Шланг для воздуха аквариумный (4мм) - 15см;
6. Паяльник, припой, канифоль;
7. Ножницы по металу (или на худой конец - большие бытовые);
8. Провод для ламп - 10м;
9. Эпоксидная смола - 40 мл.
10. Сверло - 3.5мм и 16мм;
11. Круглогубцы или плоскогубцы;
12. Маркер сводостойкий или лак для ногтей;
13. Хлорное железо для травления плат или другой соответствующий раствор;
14. Горлышко от ПЭТ бутылки - 8шт.
15. Ножовка по металу;
16. Шприц 20.
17. Свободного времени в общей сложности 4 часа.
Начнёмс.
1. Сначала ножницами нарезаем полоски латуни шириной 5мм, длинной 100мм. Итого нам надо 16 таких полосок, которые потом будут контактами для ламп. Далее изгибаем полоски вот так:
2. Далее из фольгированного текстолита вырезаем диски диаметром 21-21.5мм. Если текстолит односторонний - надо 8шт дисков, если двусторонний - 4шт, которые потом легко разделяются на две половины с помощью тонкого ножа. Далее сверлим в дисках отверстия 3,5мм: в центре одно (для проводов) и два диаметрально на расстоянии 8мм от центра(для крепления патрона). Слева и справа от диаметральной линии, на которой наши отверстия) рисуем водостойким маркером 2 овальные площадки, к которым потом припаяем контакты из пункта 1. Далее травим наши диски в хлорном железе "до нужной кондиции".
3. Готовые протравленные диски моем, снимаем спиртом маркер, зачищаем и пролуживаем. Зачишаем и пролуживаем контакты (п. 1) в местах пайки и паяем контакты к дискам. Вот что должно получится:
.
4. Нарезаем шланг для воздуха аквариумный кусочками по 5мм. В диски вставляем болтики М3, далее кусочки трубочек и закручиваем гайку в натяг. Получаем приблизительно такое:
5. К контактным площадкам дисков паяем предварительно заготовленные куски проводов, провода продеваем через цэнтральное отверстие в дисках.
6. Берём горлышка от бутылки и обрезаем их (ножовкой по металу) ровно с нижней частью кромки, с которой и "начинается" бутылка. Далее 4 горлышка оставляем, а в четырёх делаем вырез шириной 17мм (чтоб лампа прошла) и высотой по второй виток резыбы. Должно получится такв виде буквы Т:
7. Клеем момент замазываем головки болтиков и место вхождения провода в отверстие диска, клея не жалеем, всё должно быть герметично, чтоб потом эпоксидка не вытекла. После того как клей просохнет, вставляем диски с контактами и проводами в горлышки из п.6контактами вовнутрь. Диски должны плотно войти, если не держатся, можно паяльником немного заплавить нижний торец горлышка чтоб закрепить диск. ВАЖНО следить, чтоб вырез на резибе горлышка совпвдвл с направлением зазора между контактами.Когда всё закреплено, замазываем по кругу соединение диска и горлышка клеем и оставляем на несколько часов всё сохнуть. Удобно подвесить эту конструкцию за провод вниз головой:
8. Разводим эпоксидку по инструкции, для дозировки удобно использовать шприц. Далее берём 2 планки в пол метра, ставим их концими на 2 стула чтоб на расстояние между планками получилось около 10мм. В полученную "прорезь" вставляем наши патроны для заливки эпоксидкой. В каждый патрон заливаем 3-4мл эпоксидки с помощью шприца так, чтоб смола на 1-2мм не касалась горизонтальной части контактов. Оставляем на сутки:
9. Далее берём закрутки от наших бутылок и намечаем по центру отверстие. Сверлить можно сначала сверлом 3,5мм, потом рассверлить до16мм. У меня сверла на 16 мм не оказалось, использовал перьевое на 14мм, рассверливал конусным абразивным камнем (есть такие наборы, типа стоматологических буравчиков но крупные). Наша лампа должна плотно проходить через отверстие. ВАЖНО: закрутки бывают твердыё (например от "живчика") и мягкие (например от пива "Чернігівське"), нам подходят только мягкие, они лучше герметизируют лампу. Обязательно надо следить чтоб отверствия были строго по центру.
10. Когда эпоксидка затвердеет, разкручиваем гайки, снимаем трубочки. В светильник с одной стороны крепим патроны с вырезом на резьбе, с другой - без выреза. ВАЖНО при креплении соблюдать направление контактов в патронах о обеих сторон. Далее монтируем провода и подключаем патроны к ЭПРА.

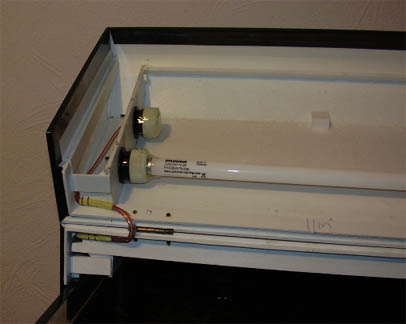

11. Надеваем на лампу по 2 наши закрутки (п.9) резьбой от центра лампы. Вставляем лампу в патрон без выреза на резьбе, потом в патрон с вырезом. Проворачиваем лампу на 90градусов в сюбом направлении. Удерживая рукой лампу от провертания, закручиваем закрутки на один партрон, потом на другой. Вот так выглядит патрон в собранном виде с лампой:
И всё это даже работает
:
Фу-ух. Всё.
Хочется добавить, что сия конструкция не плохо удерживает влагу, для совершенной герметики можно приклеить резиновые колечки подходящего диаметра внутри закрутки (герметизация лампы) и на резьбу до упора (герметизация соединения закрутка-горлышко). Но ИМХО не надо этого, т.к. у меня аквас без покровного стекла, вся поверхность крышки светильника мокрая, а внутри патрона - сухо.
Надеюсь, мой опыт будет многим полезен.
