AquaController

[AquaGomel]

Уважаемые аквариумисты, хочется поделиться информацией и опытом по созданию умной "железяки" аквариумного контроллера. За последние несколько лет развитие одно платных компьютеров и им подобных шагнуло далеко в перед. Если ранее нужно было сидеть с паяльником травить лудить и вообще обладать не дюжими знаниями в области радиоэлектроники и программирования, то на текущий момент все это упростилось на столько что появилась возможность и желание сделать все самому. А посему, сею тему буду развивать и поддерживать в силу свободного времени и развития проекта...

Основные экраны


Печатные платы
Рекомендуется использовать готовые платы для сборки контроллера и силовой части:

Контроллер выполнен в виде нескольких функционально законченных блоков. Данный контроллер построен на платформе Arduino Nano на микроконтроллере ATmega328. Основной упор при разработке делался на дешевизну проекта, поэтому использовались простые комплектующие без сенсорных экранов и прочих излишеств. За исходный функционал брался контроллер Юсупова, а так же меню и экраны управления были взяты по примеру этого контроллера. За исключением собственного функционала.

Принципиальная схема
Для тех кто хочет собрать на макетке.


Комплектующие:

Скрытый текст

Мозги:Arduino Nano ATmega328
Дисплей: LCD 2004
Блока часов реального времени (DS3231)
Силового блока:Применяются 8-ми канальные блоки реле (твердотельное), либо собственная силовая плата.
Блок связи ESP8266 модель ESP-07

Основные функции.
Скрытый текст

• Часы. Индикация даты и времени.
• Управление аквариумными нагрузками от 4 до 8 каналов.
• До 10 ежедневных программ таймера.
• До 10 ежечасных программ таймера. С диапазоном длительности работы до 60 минут.
• До 10 секундных разовых таймеров. С диапазоном длительности работы от 1 до 255 секунд.
• Поддержка до 8 цифровых датчиков температуры2. на 3-х проводной шине.
• Измерение температуры в пределах 16…35 градусов. Разрешение измерения 0.125°C. Возможность управления нагрузкой (обогревателем/охладителем) на любом канале выхода.
• Аккумулятор для работы часов МК. Сохранение хода часов.
• Автоматическое сохранение в энергонезависимой памяти всех настроек (кроме хода часов) при полном отключении питания и разряде аккумулятора.
• Управление устройством через 2-х осевой джойстик.
• Вывод информации на ЖК-дисплей 20*4 с минимальными сокращениями, интуитивно-понятный интерфейс.
• Связь со смартфоном на ОС Android по Wi-Fi. Дополнительное программное обеспечение для быстрого программирования таймеров, термостата, синхронизации времени.
• Удаленное управление устройством по средствам Wi-Fi в локальной сети (либо сети Internet при определенной настройка сетевого оборудования).
• Самостоятельная синхронизация и корректировка даты и времени устройства при наличии доступа устройству в сеть Internet. Либо удаленная синхронизация через смартфон.
• Функция слежения за отклонением показаний датчиков от среднего установленного значения со звуковым оповещением и индикацией аварийного датчика.
• Отключение нагрузки (фильтра) при нажатии одной кнопки на 5 или 30 минут (временное отключение фильтра).
• Функция слежения и оповещения за уровнем воды (перелив).

Мобильный клиент.

Скачать можно по ссылке:



Также пишется документация по работе с устройством его сборке и прошивке... Полная документация

Что из этого можно будет потрогать руками?
Практически все. Все материалы по плате, схема, разводки, gerber файлы доступны для скачивания во вложениях.

Распиновка
Скрытый текст

D6 (10), D7(11),D8(12), D9(13), D10(14), D11(15), D12(16), D13(17) - каналы используются для силовой части (реле).

D5(9) - switchPin (кнопка джойстика)

D4(8) - tonePin (канал спикера)

D3(7) - температурные датчики

A7(26), A6(25) - X,Y джойстика

A4(27),A5(28) - I2C шина, используется для подключения экрана и модуля часов.

TDX(31), RDX(30) - UART шина для обмена данных с WiFI модулем

A0(19) - waterpin (подключение датчика уровня воды)

Для чего это?
Да на форуме много тем с различными проектами аквариумной автоматики, данное устройство не претендует на какую-то оригинальность, делалось под себя, и возможно кому-то понравится данный проект... На все вопросы с удовольствием отвечу, все советы с удовольствием выслушаю...

Альтернативный источник скачивания: https://1drv.ms/f/s!AtUQdsFO3hWIgYMbwP45VuvP0xUTUA

Исходники прошивок
Все исходники доступны под MIT License по адресу: https://bitbucket.org/account/user/i...ch/projects/AQ

Последняя актуальная версия 1.3.9
- Обновлен протокол передачи данных до версии 0.6 (см. документацию)
- Добавлены уведомления о протечке (низком уровне) воды на удаленном клиенте. По умолчанию выключены.
- Добавлена возможность автоматического обновления прошивок удаленно с сервера. Данная функция настраивается только через удаленный клиент.
По умолчанию выключена.
-Добавлено кеширования основных настроек на модуле связи для ускорения подключения клиента к контроллеру.


Готовые решения
Итоговый вариант.

[AquaGomel]

Допис від sl_64

AquaController доброго времени суток.
Сегодня при попытке подключения к другой сети возникли проблемы.
На экране контролера адрес 192.168.4.1
Воити не получилось на страницу настройки. Посмотрев подключение файфая вышла следующая инфа 192.168.244.1 , по этому адресу удалось настроить подключение на новую сеть .

Уточните как вы смогли посмотреть "подключение файфая" без подключения к сети? Где вы увидели этот адрес?

[sl_64]

Вот скрин , теперь строит сеть с таким адресом

[sl_64]

Вот еще скрин с телефона с которого настоил подключение

[sl_64]

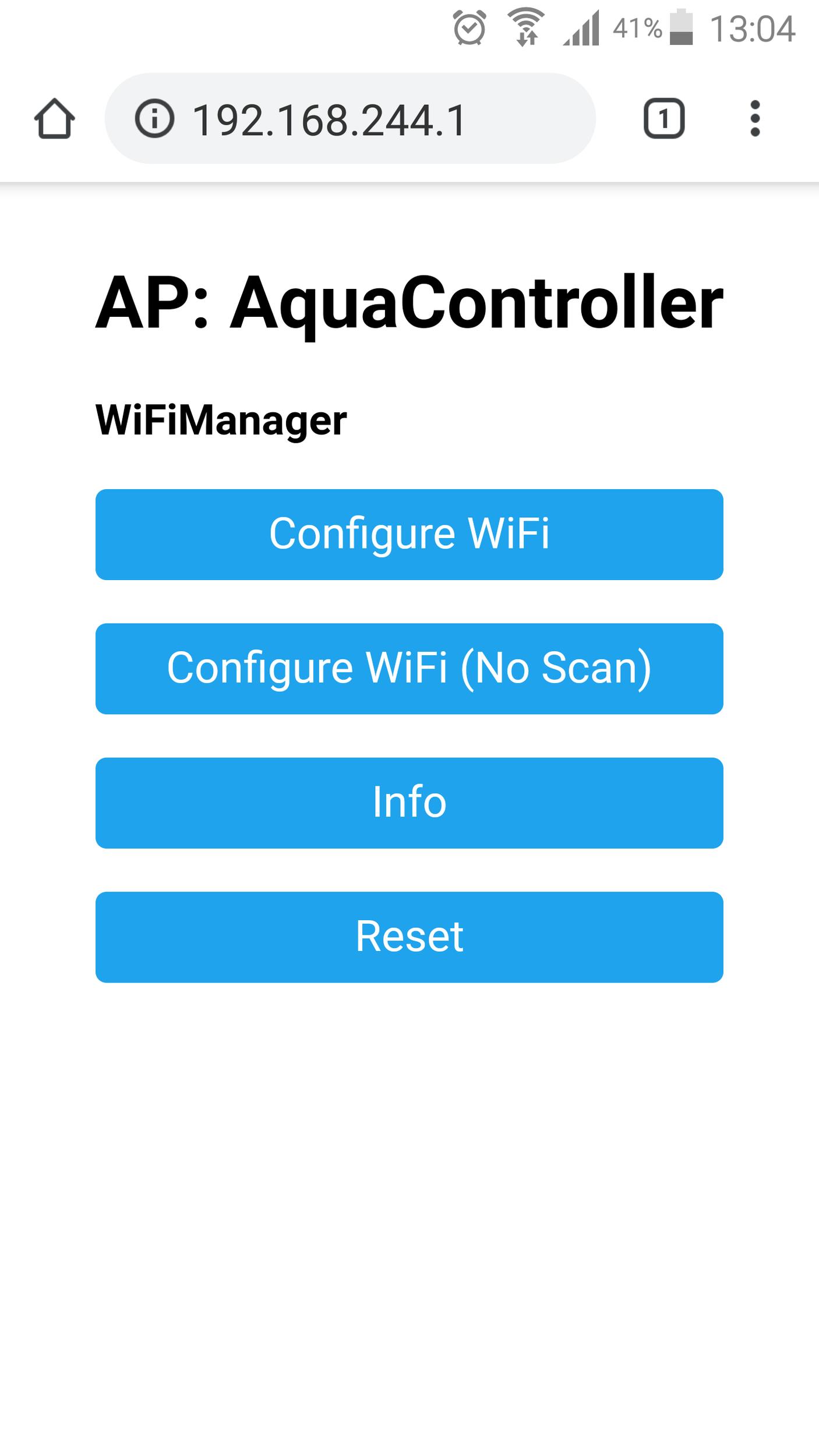

Вот выход на страницу настройки

[sl_64]

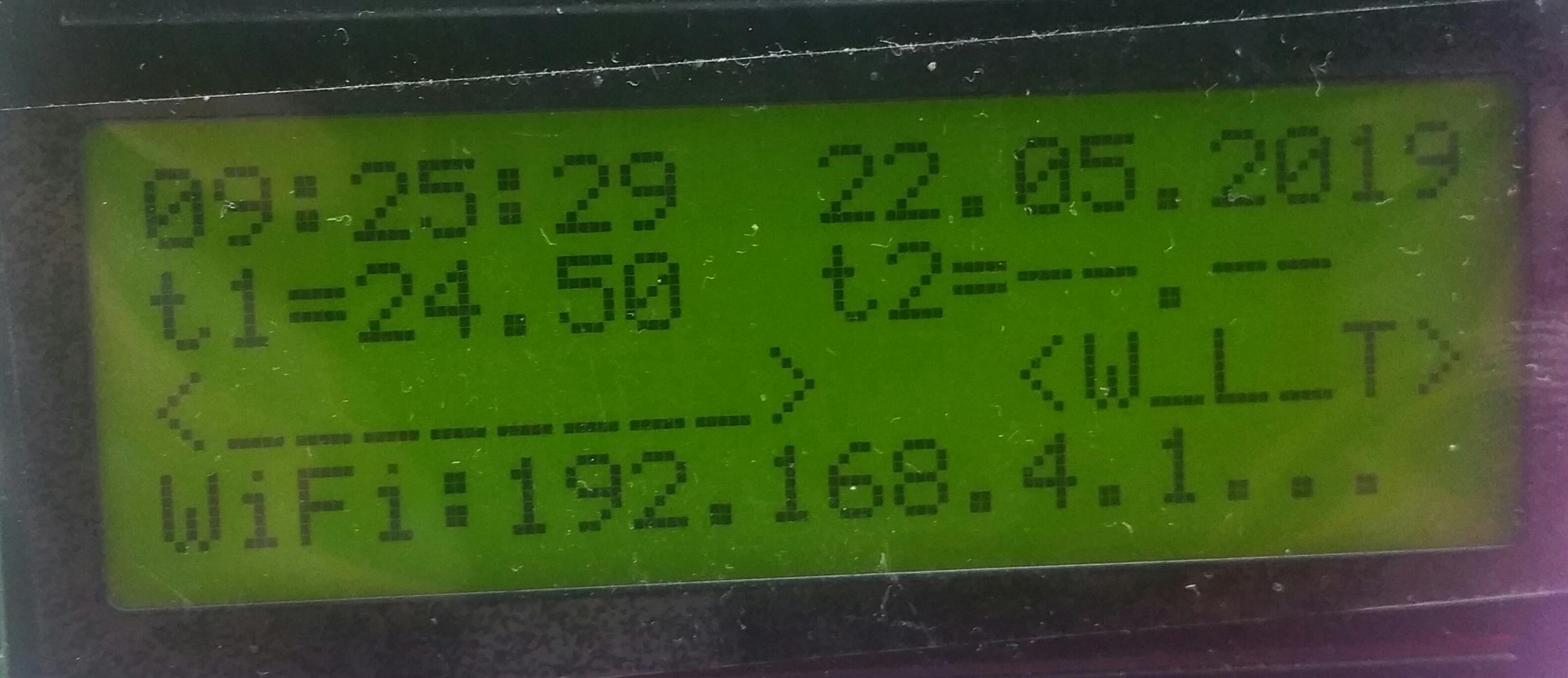

Что в этот время на экране контролера

[AquaGomel]

Допис від sl_64

Что в этот время на экране контролера

Я вас понял... Подскажите Используется ли в вашей сети адресное подпространство 192.168.4.xxx?

[sl_64]

Допис від AquaGomel

Подскажите Используется ли в вашей сети адресное подпространство 192.168.4.xxx?

Нет. Я пробовал отключать роутер, результат такойже. А не могло так произойти после обновления по воздуху?

[AquaGomel]

Допис від sl_64

Нет. Я пробовал отключать роутер, результат такойже. А не могло так произойти после обновления по воздуху?

Можете попробовать поставить эту прошивку чисто для теста, по идее там правки с отображением IP + NTP сервера от гугла + новая логика инициализации.
Скрытый текст

Сейчас нет доступа к железу, так что я сам ее не тестил!!! https://1drv.ms/u/s!AtUQdsFO3hWIgd1C8HFENeux38OAEQ

[sl_64]

Прошил , вот логи включения контроллера , и попытка связаться с клиентом

лог вкл питания
И¤lНЙг¬l$шА$:h“ъ{"status":"info","message":"wifi_l og","log":"WiFi:v1.3.6-0.4 "}
{"status":"info","message":"wifi_log","log":"WiFi: Init complete.."}
{"status":"get","message":"set"}
{"status":"info","message":"wifi_log","log":"WiFi: Load config... "}
{"status":"info","message":"wifi_log","log":"WiFi: Try connect... "}
{"status":"info","message":"wifi_log","log":"WAN:1 92.168.0.51 "}
{"status":"info","message":"wifi_log","log":"NTP:S ending packet: "}
{"status":"info","message":"wifi_log","log":"time. google.com "}
{"status":"post","message":"time_NTP","data":{"epo ch":1558548531}}
{"status":"info","message":"wifi_log","log":"NTP:T ime update "}
{"status":"info","message":"wifi_log","log":"WAN:1 92.168.0.51 "}
{"status":"info","message":"wifi_log","log":"WAN:1 92.168.0.51 "}

лог соединение с клиентом
{"status":"info","message":"wifi_log","log":"WAN:1 92.168.0.51 "}
{"status":"info","message":"wifi_log","log":"WAN:1 92.168.0.51 "}
{"status":"info","message":"wifi_log","log":"WAN:1 92.168.0.51 "}
{"status":"get","message":"t_sen"}
{"status":"info","message":"wifi_log","log":"WAN:1 92.168.0.51 "}
{"status":"info","message":"wifi_log","log":"WAN:1 92.168.0.51 "}
{"status":"info","message":"wifi_log","log":"WAN:1 92.168.0.51 "}

связь с клиентом не устанавливается.

[sl_64]

AquaGomel доброго утра. По поводу обновления времени вроде все четко обновляет , правда без поправок на часовой пояс .

[sl_64]

Доброго дня всем.
AquaGomel сегодня пробовал пинговать контроллер, пинги проходят,
если это хоть как то поможет вам .
Версия прошивки AquaControllerESP-1.3.5-0.4_beta , добавить в нее обновление NTP сервера от гугла и будет нормально имхо.
еще вопрос где сохраняется константа для корректировки часового пояса?

[AquaGomel]

Допис від sl_64

Доброго дня всем.
AquaGomel сегодня пробовал пинговать контроллер, пинги проходят,
если это хоть как то поможет вам .
Версия прошивки AquaControllerESP-1.3.5-0.4_beta , добавить в нее обновление NTP сервера от гугла и будет нормально имхо.
еще вопрос где сохраняется константа для корректировки часового пояса?

Давайте все же сделаем все нормально, что бы не возвращаться к этому, я почти закончил клиент, сейчас тестирую на старых и новых прошивках, что бы все работало четко и там и там. В выходные доберусь до железа и начну полномасштабные тесты. Константа для корректировки сохраняется в модуле связи, передается через клиент при обновлении времени. Т.е. что бы время обновлялось правильно (с учетом часового пояса) нужно одно обновление от клиента, далее каждый час, контроллер сам стучиться на сервера и обновляет время с учетом часового пояса.

[sl_64]

Доброго дня. Я не тороплюсь, сделать все нормально я только за ! Обратите внимание на секундные таймеры , у меня не работают.
Может быть не правильно настраиваю .

[AquaGomel]

Допис від sl_64

Доброго дня. Я не тороплюсь, сделать все нормально я только за ! Обратите внимание на секундные таймеры , у меня не работают.
Может быть не правильно настраиваю .

Опишите как вы настраиваете. Тем более что секундный имеет приоритет над всеми остальными.

[sl_64]

Странно, сейчас проверил работает .
