LED_опыт сборки: что, где, по чем…
Живу я тут

Реєстрація: 18.11.2011
Звідки Ви: Нью-Йорк
Дописи: 186


сказав Дякую: 7
сказали Дякую 78 раз(и) в 45 повідомленні
Сабинин Вадим Сабинин Вадим поза форумом 12.07.2019, 21:58
Рейтинг: ()

Всем добрый вечер.

Собрал недавно самостоятельно светодиодный светильник на маленький аквариум.
Возможно кому-то будет интересны актуальные стоимость составляющих и места их покупок.

Профиль
Сознательно хотел попробовать одну широкую балку. Сочетание нескольких узких балок мне не нравится. Но это исключительно мое субъективное мнение.
Покупал 30 см. вот такого профиля
https://rival-aqua.com/Samo-Sborka/corpus/R-140S
Фирма находится в Кременчуге, Полтавской области.
https://www.aquaforum.ua/showthread.php?t=239159
Стоимость 700 грн./м. погонный
700*03 = 210 грн.
Комплект на 30 см = профиль + акрил + ножки + заглушки + саморезы = 382,00 грн.
Ребятам из Rival aqua в частности Роману спасибо. Сам профиль мне понравился, только хотелось бы более ровный рез.
Заказал бы я там еще? – Да.

Диоды + Подложки
Диоды искал эффективные, недорогие и доступные на рынке. Крии целенаправленно не хотел.
По отзывам выглядели нормальными Пролайт. И что самое главное практически на каждый диод Пролайта есть детальный даташит. Это позволяло сделать более-менее правильный расчет.
Диоды покупал в Свителкоме.
Диоды такие:
Холодные
https://www.svl.com.ua/catalog/sveto...0-7000k-11141/
6 шт * 12,72 = 76,32
Теплые
https://www.svl.com.ua/catalog/sveto...m0-2700k-9521/
2 шт * 11,93 = 23,86
Красные
https://www.svl.com.ua/catalog/sveto...-3lre-sd-5416/
1 шт * 12,99 = 12,99
Синие
https://www.svl.com.ua/catalog/sveto...-3lbe-sd-5233/
1 шт * 12,99 = 12,99
Подложки такие:
https://www.svl.com.ua/catalog/kompl...5-xp-led-3587/
10 шт * 3,84 = 38,40
Итого = 76,32 + 23,86 + 12,99 + 12,99 + 38,40 = 164,56 грн.
Так же прошу обратить внимание на другие диоды у этого продавца. Там есть из чего выбрать.
Упаковывается все аккуратно в отдельные пакетики с пометками где какой вид диодов.
Заказал бы я тут еще? – Да.
Приблизительные расчеты мощности на фото.
Консультировался по компоновке диодов у RozarioAgro, за что ему отдельное спасибо.
https://www.aquaforum.ua/showthread.php?t=223370
https://www.aquaforum.ua/showthread.php?t=207581

Что важно:
В Свителкоме мне сказали на будущее, что если заказывать от 50 диодов, то можно договариваться чтоб их сразу напаивали на подложки (менеджер Андрей Павлючик). Это значительно упрощает процесс сборки светильника))) (паяние маленьких диодов на подложки еще тот «скрупулезный гемор»)
Поэтому, те кто думает сам делать светильник с небольшим количеством диодом, подумайте о коллективном их заказе.
Фирма находится в Киеве недалеко от Берестейки

Провод
Провод опять же покупал по положительным отзывам RozarioAgro.
Покупал тут https://arduino.ua/prod2385-provod-m...tf-0-07-1-metr
10 м * 5 = 50,00 грн.
На ток 700ма покупал 0,07 мм
Фирма находится в Киеве на Васильковской

Паяльная паста для диодов
Сильно не заморачивался в выборе, искал чтобы была в небольшой емкости и не сильно дорогая.
Покупал тут https://radio-shop.com.ua/pasta-paya...rice&order=ASC
Маленькая упаковка 20 гр 78,90 грн.
Паста осталась почти вся.
Территориально – Киев, Радиорынок

Клей для подложек (к профилю)
Почитал отзывы и решил брать не термоскотч, а термоклей.
Выбирал так же чтоб был относительно недорогой и в маленьком тюбике
Покупал тут https://radio-shop.com.ua/teploprovo...rice&order=ASC
74,60 грн
Позже ходил смотрел товары в этом магазине и увидел вот такой
http://aquasvet.com.ua/shop/product/...lei-gd9980-10g
по очень приемлемой цене в 50 грн.
Территориально – Киев, Радиорынок
Клея осталась еще много.

Блок питания
Покупал на прямую в конторе meanwell.kiev.ua
По характеристикам и технической совместимости БП с контроллером и диодами так же консультировался у RozarioAgro
https://meanwell.kiev.ua/p248748665-...-pitaniya.html
260,00 грн.
Фирма находится в Киеве в районе Берестейки. Хорошо ехать одним махом и за диодами и за БП (по дороге можно все забрать).

Контроллер + драйвер
Тут у меня было без вариантов.
Покупал у RozarioAgro
Самый простой контроллер с настройкой драйвера на ток 700 ма для одного канала на 10 диодов.
Проверяли работоспособность на месте.
http://aquaplanner.com.ua/aquaplanner-mini+.html
Отдал 12+6 = 18 баксов, по курсу это кажется было 485,00 грн. Если что не так, то он меня поправит.
Заказал бы я у него еще? – Да.

Итого: 382,00 + 164,56 + 50,00 + 78,90 + 74,60 + 260,00 + 485,00 = 1495,06
Если нет паяльника и всей паяльной дребедени, то нужно тоже предусмотреть бюджет, ну или попросить у доброго соседа (у меня, к сожалению, таковых не оказалось).

Проблемы:
Не удалось решить пробему со звуками в БП
Когда я покупал БП https://meanwell.kiev.ua/p248748665-...-pitaniya.html , то думал что будет работать так же тихо (беззвучно), как, например БП от ноута или телефона. Но нифига.
Тихо (почти бесшумно) он работает только когда светодиоды накрутить на полную мощность. Когда контроллер в программном режиме и диоды вообще не светят БП пищит и писк довольно мерзкий. Не скажу, что он громкий, но его слышно.
Когда контроллер включает диоды и начинается плавное увеличение яркости от минимальной до максимальной то БП издает звуки, похожие на потрескивание - жужание.
Добавлением конденсатора 2200 мкф на 63в проблему решить не удалось. Слава богу он стоил всего лишь 30 грн. Если кто то может помочь дельным советом (без покупки доп оборудования и измерительных приборов, а так же без схем подключений опасных для жизни), то помогите.
Пока что единственное на мной взгляд решение – хороший деревянный бокс для БП, который будет дополнительно спрятан глубоко в тумбочке.

Надеюсь написанное станет кому-то полезным для поиска комплектующих.

Следующий светильник буду пробовать делать только на белых диодах Пролайт:
2770k R95 + 10000k LGW или 8000k BSD+ 4500-6500k

Спасибо Rival aqua за комплектующие, а RozarioAgro за комплектующие и консультации.

Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  IMG_2770.jpg
Переглядів: 1020
Розмір:  242,1 КБ
ID:	659848   Щоб збільшити малюнок, клацніть по ньому
Назва:  IMG_2771.jpg
Переглядів: 1013
Розмір:  243,8 КБ
ID:	659849   Щоб збільшити малюнок, клацніть по ньому
Назва:  IMG_2772.jpg
Переглядів: 895
Розмір:  368,0 КБ
ID:	659850   Щоб збільшити малюнок, клацніть по ньому
Назва:  Записати2.JPG
Переглядів: 1039
Розмір:  43,1 КБ
ID:	659851   Щоб збільшити малюнок, клацніть по ньому
Назва:  Записати1.JPG
Переглядів: 878
Розмір:  44,0 КБ
ID:	659852


Переглядів: 20972
Відповісти з цитуванням
Ці 10 користувач(ів) сказали Дякую Сабинин Вадим за це повідомлення:
alex_palace (06.08.2019), Antonio (01.03.2023), atrax (24.03.2020), Basel (14.07.2019), Floyd (31.07.2019), Human (08.01.2020), roman240 (10.09.2020), wal.skoba (13.07.2019), Yo-kroha (13.07.2019), Николай Гаскевич (13.07.2019)
Старий 15.07.2019, 19:28   #16
Живу я тут


Реєстрація: 18.11.2011
Звідки Ви: Нью-Йорк
Дописи: 186
сказав Дякую: 7
сказали Дякую 78 раз(и) в 45 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Цитата:
Допис від Pro100LED Переглянути допис
Серия LRS это самые бюджетные БП в линейке MeanWell, если посмотрите сквозь решетку корпуса блока питания, то сможете увидеть отсутствие электролитов на плате (на плате только кружки обведены где они должны стоять) выходного каскада. Как правило неприятный писк решается электролитом большей емкости от 2200 мкф, но если не помогает то берите смело серию LPV она не зря стоит дороже.

вот такие БП вообще не пищат, но в тоже время бояться перепадов по напряжению.
С Али не сильно хо)

Сабинин Вадим поза форумом   Відповісти з цитуванням
Старий 15.07.2019, 20:06   #17
Бан за нарушения


Реєстрація: 16.10.2012
Звідки Ви: Львів
Дописи: 472
сказав Дякую: 71
сказали Дякую 329 раз(и) в 197 повідомленні
Відповідь: Re: Відповідь: Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Цитата:
Допис від Pro100LED Переглянути допис
Это легко проверяется доустановкой электролитов на пустые места.
ну я звичайно дивлюся на малюнок друкованої плати. Але хто на що вчився
Куди, по вашому, підключені електроліти, позначені зеленими стрілками ?
І куди підключаться електроліти, якщо ви їх впаяєте в місця, що позначені червоним ?
Мініатюри долучень
Щоб збільшити малюнок, клацніть по ньому
Назва:  IMG_0410.JPG
Переглядів: 617
Розмір:  191,5 КБ
ID:	659957

bobus поза форумом   Відповісти з цитуванням
Старий 30.07.2019, 19:39   #18
Активний участник форуму


Аватар для aleks4

Реєстрація: 10.09.2012
Звідки Ви: Днепропетровск
Дописи: 910
сказав Дякую: 449
сказали Дякую 705 раз(и) в 310 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Цитата:
ну я звичайно дивлюся на малюнок друкованої плати.
Плохо смотрите, или не хотите смотреть, или не понимаете ни чего.

Цитата:
І куди підключаться електроліти

Подключатся туда куда и где помечены зеленым- на выход питания БП.
В эти пустые места спокойно становится электролит на 2200мкФ лежа.
в блоках МW 100 ватт, 150ватт.

bobus
перед тем как писать надо было попробовать хоть один БП вскрыть и посмотреть что 2 ряда конденсаторов завязаны между собой(на два ряда идет один + и один -), а потом умничать.
А то в каждой теме всех поучаете, а в элементарном не разбираетесь.


Востаннє редагував aleks4: 30.07.2019 о 19:50..
aleks4 поза форумом   Відповісти з цитуванням
cказали "Дякую" aleks4 за цей допис:
Gepard (01.08.2019)
Старий 30.07.2019, 21:13   #19
Бан за нарушения


Реєстрація: 16.10.2012
Звідки Ви: Львів
Дописи: 472
сказав Дякую: 71
сказали Дякую 329 раз(и) в 197 повідомленні
Відповідь: Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

aleks4, я нікого не повчаю, бо горбатого ...
Перш ніж радити впаяти щось "на пустое место", треба точно знати варіант плати.
У автора теми не 100Вт плата для початку. На моєму фото плата 100Вт , де ряд без конденсаторів має спільний "-" з рядом з конденсаторами , а плюси з'єднані лише коли впаяна відповідна перемичка. Це коли БЖ має семиконтактний клемник і по два контакти на + і -. Якщо клемник пятиконтактний, тоді трохи інакше. Тому не бачачи плати, я порад типу "впаяй на пусте місце" не даю.
Крім того, щоб то зробити, треба відкрутити транзистори, котрі сидять на пасті, і потім поставити на пасту знову. Не кожен захоче то робити - простіше спробувати підключити конденсатор до клемника.

Цитата:
Допис від aleks4 Переглянути допис
надо было попробовать хоть один БП вскрыть и посмотреть
ремонтував років 15 тому старі meanwell неодноразово, нові розбирав лише ради цікавості. Примітивний БЖ, звичайно, але зроблений грамотно.

bobus поза форумом   Відповісти з цитуванням
Старий 06.08.2019, 13:17   #20
Живу я тут


Реєстрація: 21.07.2009
Звідки Ви: Оболонь
Дописи: 587
сказав Дякую: 86
сказали Дякую 102 раз(и) в 82 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Цитата:
Допис від Сабинин Вадим Переглянути допис
Всем добрый вечер.
ОГРОМНОЕ спасибо за отправку на фирму svl
Заказал и оплатил 12 сборок по 3 диода с пайкой. Спасибо Дмитрию за консультацию.
Диоді решил брать таки https://svl.com.ua/catalog/svetodiod...0-6200k-10865/ на платах https://svl.com.ua/catalog/komplektu...-xp-leds-3588/
с пайкой сумма 416,4 грн.
Т.к сильно вырос в литраже а светильник был под старый аквариум то ДОделываю свет. На полную переделку финансово не вытянул. Сначала попробовал на СОВ , но таки если для аквариума глубиной 40 см они были бы отлично то для 70 таки не устраивают. Потому и переделка понадобилась.

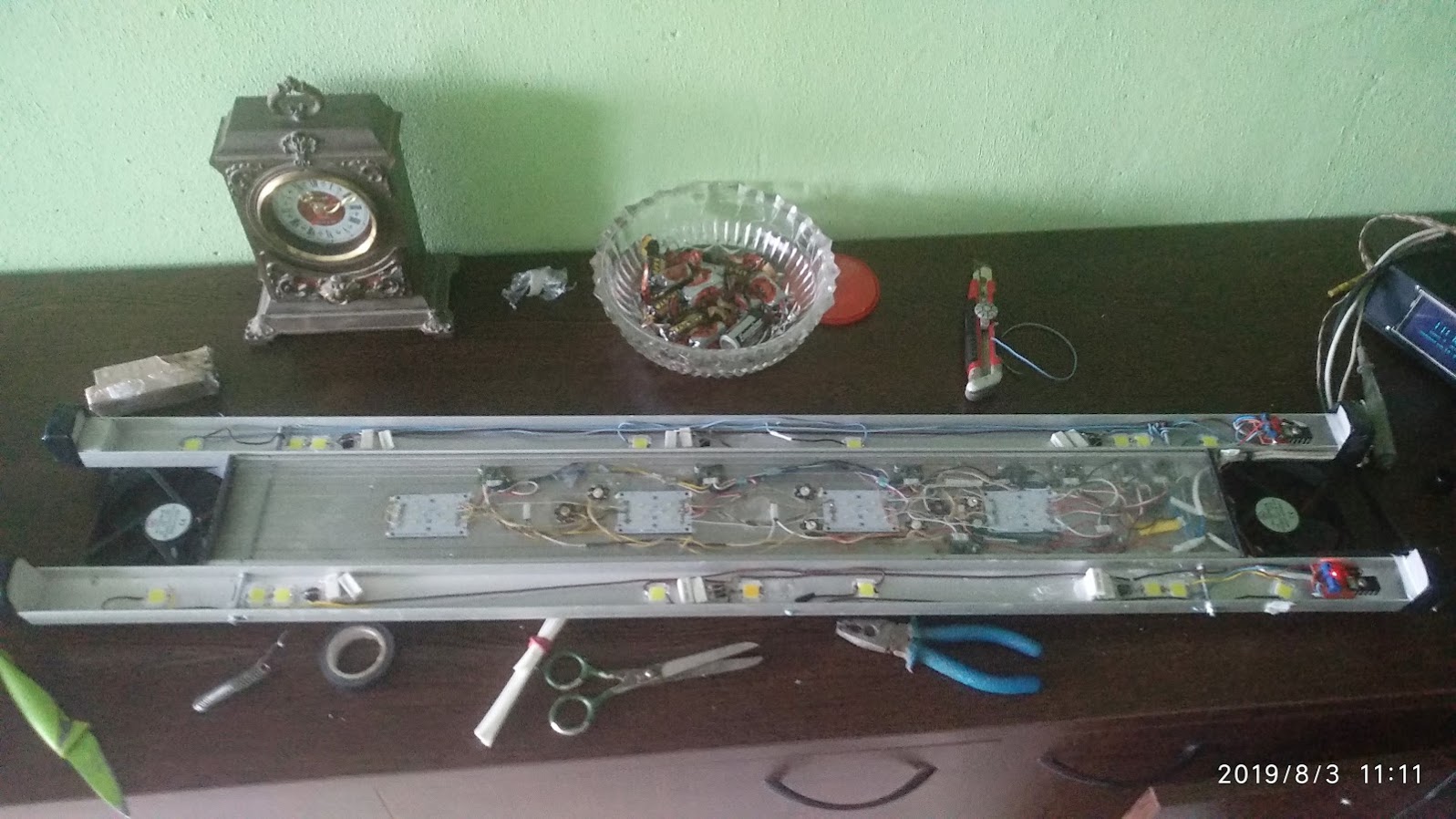

Идея с швелерами сработала. По началу хотел купить П40 но у Senturio его в наличии уже нет потому купил швеллер алюминиевый 40*20*2
Кроме стягивания место стыка на АН110 чуть сточил и промазал термопастой. Конечно не так эффективно как цельный профиль но на полную переделку уже готового ни сил ни финансов ни особого желания а охлаждение в любом случае у меня активное т.к светильник под крышкой. + два швеллера по ширине меньше чем АН110 два которых у меня по ширине аквариума впритык. Единственный нюанс - осталось заказать поликарбонат закрывающий не только АН110 но и швеллера.
__________________
реанимация компьютеров, серверов, сетей, телефонов-планшетов.

alex_palace поза форумом   Відповісти з цитуванням
Старий 22.08.2019, 12:27   #21
Живу я тут


Аватар для Vano2318

Реєстрація: 17.01.2015
Звідки Ви: Любешів, Луцьк
Дописи: 185
сказав Дякую: 104
сказали Дякую 45 раз(и) в 32 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

також не вдалось вирішити дану проблему, відключив контролер, чекаю новий блок живлення.
Цитата:
когда контроллер включает диоды и начинается плавное увеличение яркости от минимальной до максимальной то БП издает звуки, похожие на потрескивание - жужание.
Добавлением конденсатора 2200 мкф на 63в проблему решить не удалось. Слава богу он стоил всего лишь 30 грн. Если кто то может помочь дельным советом (без покупки доп оборудования и измерительных приборов, а так же без схем подключений опасных для жизни), то помогите.

Vano2318 поза форумом   Відповісти з цитуванням
Старий 22.08.2019, 12:39   #22
Живу я тут


Реєстрація: 21.07.2009
Звідки Ви: Оболонь
Дописи: 587
сказав Дякую: 86
сказали Дякую 102 раз(и) в 82 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Цитата:
Допис від Vano2318 Переглянути допис
також не вдалось вирішити дану проблему, відключив контролер, чекаю новий блок живлення.
Гм.. а точно БП? При ШИМ очень часто идут посторонние звуки но обічно из драйвера. Лечится подбором тихого драйвера.
__________________
реанимация компьютеров, серверов, сетей, телефонов-планшетов.

alex_palace поза форумом   Відповісти з цитуванням
Старий 22.08.2019, 14:03   #23
Живу я тут


Аватар для Vano2318

Реєстрація: 17.01.2015
Звідки Ви: Любешів, Луцьк
Дописи: 185
сказав Дякую: 104
сказали Дякую 45 раз(и) в 32 повідомленні
au Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Цитата:
Допис від alex_palace Переглянути допис
Гм.. а точно БП? При ШИМ очень часто идут посторонние звуки но обічно из драйвера. Лечится подбором тихого драйвера.
Спочатку також думав що драйвера, але поміряв шумоміром, то шум від блока живлення, ставив конденсатор але не допомогло, дай вирішив заказати новий в герметично корпусі

Vano2318 поза форумом   Відповісти з цитуванням
Старий 22.08.2019, 14:11   #24
Живу я тут


Реєстрація: 21.07.2009
Звідки Ви: Оболонь
Дописи: 587
сказав Дякую: 86
сказали Дякую 102 раз(и) в 82 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

по ходу дроссель в БП. при ШИМ нагрузка идет не постоянно а модулировано, вікл-вкл под 1000 раз в секунду, и в БП может пищать-трещать только дроссель. Идея с конденсатором имеет место но видно емкость не подходит чтоб шутнитровать нагрузку. Я решил проще, у меня бп еще и с вентиляцией и я его просто спрятал в тумбу. Температура в тумбе выше 40 не поднималась даже в самую жару.
__________________
реанимация компьютеров, серверов, сетей, телефонов-планшетов.

alex_palace поза форумом   Відповісти з цитуванням
cказали "Дякую" alex_palace за цей допис:
Vano2318 (22.08.2019)
Старий 30.08.2019, 15:58   #25
Живу я тут


Реєстрація: 18.11.2011
Звідки Ви: Нью-Йорк
Дописи: 186
сказав Дякую: 7
сказали Дякую 78 раз(и) в 45 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Я в коробку все и блок питания и контроллер заключил + засунул в тумбу.
Вроди за фильтром не слышно.
Но на новый светильник для большего аквариума буду заказывать наверное более дорогой блок питания

Сабинин Вадим поза форумом   Відповісти з цитуванням
Старий 15.12.2019, 22:25   #26
Живу я тут


Реєстрація: 08.01.2012
Звідки Ви: Харьков
Дописи: 112
сказав Дякую: 62
сказали Дякую 59 раз(и) в 58 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

А толку было тратить 1500 гр. и паять если там где брали профиль светильник на кубик -500-600 гр.

avg поза форумом   Відповісти з цитуванням
Старий 08.01.2020, 10:54   #27
Живу я тут


Реєстрація: 18.11.2011
Звідки Ви: Нью-Йорк
Дописи: 186
сказав Дякую: 7
сказали Дякую 78 раз(и) в 45 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Разница в диодах, люминах, ватах, корпусе.
Но Вы кончно же можете там купить. Я думаю Вам понравится.
С уважением ...

Сабинин Вадим поза форумом   Відповісти з цитуванням
Старий 21.03.2020, 13:24   #28
Придивляюся


Реєстрація: 27.02.2020
Звідки Ви: Kiev
Дописи: 6
сказав Дякую: 1
сказали Дякую 1 раз(и) в 1 повідомленні
Re: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Всем привет. Помогите подобрать драйвера с шим. Купил те же диоды что и в шапке. 12 холодных, 4 теплых, 3 красных, 3 синих и еще добавил 3 салатовых. Не могу разобраться сколько и каких драйверов покупать.

nikolo28 поза форумом   Відповісти з цитуванням
Старий 24.03.2024, 16:10   #29
Живу я тут


Аватар для microlab

Реєстрація: 19.02.2012
Звідки Ви: Прилуки
Дописи: 215
сказав Дякую: 28
сказали Дякую 18 раз(и) в 11 повідомленні
Відповідь: LED_опыт сборки: что, где, по чем… ===www.aquaforum.ua===

Вітаю. Світильник досі використовується?

microlab поза форумом   Відповісти з цитуванням


Share/Bookmark

Відповідь


Тут присутні: 1 (учасників - 0 , гостей - 1)


Ваші права у розділі
Ви не можете створювати теми
Ви не можете писати дописи
Ви не можете долучати файли
Ви не можете редагувати дописи

BB-код є Увімк.
Усмішки Увімк.
[IMG] код Увімк.
HTML код Вимк.

Швидкий перехід


Часовий пояс GMT +3. Поточний час: 12:47.


vBulletin 3.8.7 ; Copyright © 2000-2025 Jelsoft Enterprises Limited
Переклад: © Віталій Стопчанський, 2004-2010
(с)Бешлега Олександр Анатолійович, 2002-2025. Використання матеріалів сайту без посилання на джерело заборонено.
Дякуємо за ліцензійну версію форума компанію Барбус, представника торгової марки Sera в Україні.


no new posts
