Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m
Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 19264 переглядів) |
|
AquaControl.rar (3,48 МБ, 18785 переглядів) |
|
New_controller-2V1.rar (59,8 КБ, 15531 переглядів) |
|
PL2303-USB.rar (2,03 МБ, 13324 переглядів) |
|
Новый контроллер-3.rar (43,5 КБ, 14380 переглядів) |
|
Плата для WH2004A.rar (278,0 КБ, 13674 переглядів) |
|
USB.rar (219,9 КБ, 13187 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14849 переглядів) |
|
Version 3.1 SMD.zip (158,5 КБ, 14736 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20709 переглядів) |
|
Плата1v5smd.rar (165,9 КБ, 13152 переглядів) |
|
Контроллер V3 DIP.zip (151,0 КБ, 15241 переглядів) |
|
Firmware.rar (21,6 КБ, 12403 переглядів) |
|
Aqua Control 2007 HELP.rar (172,4 КБ, 12697 переглядів) |
|
THelper.rar (57,3 КБ, 12142 переглядів) |
|
Прошивки.rar (68,0 КБ, 11162 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
|
Переглядів: 1950442
|
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
|
17.03.2009, 21:44
|
#76
|
|
Живу я тут
Реєстрація: 28.02.2009
Звідки Ви: Хмельницкий
Дописи: 1.195
сказав Дякую: 779
сказали Дякую 369 раз(и) в 260 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Это невыгодно. Оптовая скидка на радиодеталях незначительна, пересылка в другой город будет стоить гораздо дороже. Проще поехать у себя в городе на радиорынок, найти прилавок с хорошим выбором и затариться в одном месте. |
....как бы это выразить попонятнее... понимаете не у всех стоят руки к этому делу, по этому, вариант закупки 50 плат с дальнейшей пайкой, сборкой, прошивкой и стандартной настройкой, как для меня (да и думаю не только) это очень оптимальный вариант.. на таких условиях, к следующей закупке я только за
__________________
http://www.roleta-sale.com - Рулонные шторы, День-Ночь, по оптовым ценам по всей Украине.
__________________
|
|
|
|
|
17.03.2009, 21:45
|
#77
|
|
Живу я тут. Мохоманьяк
Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
... пересылка в другой город будет стоить гораздо дороже...
|
- за счет получателя!!
Цитата:
Допис від Starcomputer
Проще поехать у себя в городе на радиорынок, найти прилавок с хорошим выбором и затариться в одном месте.
|
- и где вы в Житомире видели радиорынок?? Три магазинчика на весь город. (Лучше бы я ошибался!!!)
А есть еще города и поменьше... __________________
Востаннє редагував kvn79: 17.03.2009 о 22:44..
|
|
|
|
|
17.03.2009, 21:46
|
#78
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
kvn79, насколько я знаю еще не один из новых не собран и не настроен. Кто Вам сейчас скажет? А "вылезет" какой -то ляп его вычислять надо. И вопрос обнаордует его кто-то или нет.-))))) Вариантов куча. Уже сейчас я делаю с одним типом оптосимисторов- Сергей и Олег с другим.-)))). Я ставлю разьем на индикатор- народ паяет шлейф. И таких моментов будет знаете сколько?-))))))))))))))
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
17.03.2009, 21:46
|
#79
|
|
Живу я тут. Мохоманьяк
Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Sem, насколько я понял ваша четверка наиболее плотно подошла к этому вопросу. Тогда вы можете между собой унифицировать сборку и выдать готовый продукт. В противном случае, когда каждый решает что ему ставить, можно получить разные проблемы и соответственно разные пути их решения; и данная ветка будет завалена вопросами типа "у меня вот так и не работает, а у вас?". Попробуйте тогда разобраться не видя всей схемы... Оно вам надо? А если будет какая-то стандартная схема - вопросов будет намного меньше. ИМХО.
__________________
Востаннє редагував kvn79: 17.03.2009 о 21:55..
|
|
|
|
|
cказали "Дякую" kvn79 за цей допис:
|
|
|
17.03.2009, 21:48
|
#80
|
|
Живу я тут
Реєстрація: 17.09.2004
Звідки Ви: Киев, Троещина
Дописи: 14.486
сказав Дякую: 4.642
сказали Дякую 8.508 раз(и) в 4.382 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Misters, угу закупить 50 плат, 50 комплектов даталей, спаять- настроить, а потом Не знать,куда девать? Классный бизнес.
__________________
Страна не ублюдков и не воров.
__________________
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую Sem за це повідомлення:
|
|
|
17.03.2009, 22:12
|
#81
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Sem
насколько я знаю еще не один из новых не собран и не настроен
|
Собранный могу сфоткать сейчас, настроенный - ну еще час работы
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
17.03.2009, 22:21
|
#82
|
|
Живу я тут
Реєстрація: 28.02.2009
Звідки Ви: Хмельницкий
Дописи: 1.195
сказав Дякую: 779
сказали Дякую 369 раз(и) в 260 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Sem
Misters, угу закупить 50 плат, 50 комплектов даталей, спаять- настроить, а потом Не знать,куда девать? Классный бизнес.
|
как все запущено....  а на самом деле все проще простого.
платы в кол. 50 штук все равно будут заказываться в одном месте (потому что дешевле!!!) так почему же не купить дисплее и другие запчасти тоже оптом ведь платы многие все равно надо отправлять... и дисплее могут быть не по 250 а 200 (к примеру)... во общем как хотите я предложил, когда на платы деньги собирали с разных городов проблем же не было, так по чему будут нюансы со всем остальным?
__________________
http://www.roleta-sale.com - Рулонные шторы, День-Ночь, по оптовым ценам по всей Украине.
__________________
|
|
|
|
|
Ці 2 користувач(ів) сказали Дякую Misters за це повідомлення:
|
|
|
17.03.2009, 22:35
|
#83
|
|
Живу я тут. Мохоманьяк
Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Собранный могу сфоткать сейчас, настроенный - ну еще час работы |
Желательно фотки процесса сборки и настройки - что куда и подробнее с пояснениями. Как раз для этого и была создана данная ветка. ИМХО __________________
|
|
|
|
|
17.03.2009, 22:40
|
#84
|
|
Живу я тут
Реєстрація: 13.03.2008
Звідки Ви: Киев, Оболонский
Дописи: 138
сказав Дякую: 36
сказали Дякую 59 раз(и) в 11 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
А нак тиристорах оно нормально будит работать? Можеть на релюхаг лучше будит.
У меня така штука дома стоит. Прикольная игрушка.

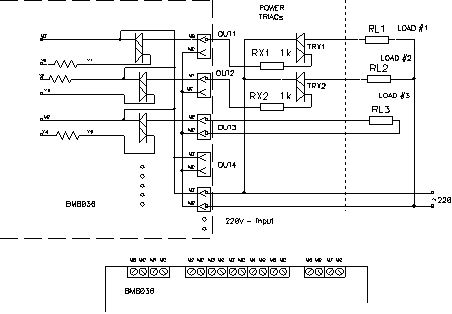

На выносе добавлены мощные тиристоры, по такой схеме где то так. Так у меня лампы переодически моргают, хотя если вставить в резетку напрямую то нормально. Притом все на ЭПРА и экономки тоже.
Востаннє редагував genrih: 17.03.2009 о 23:03..
|
|
|
|
|
17.03.2009, 23:10
|
#85
|
|
Активний участник форуму
Реєстрація: 22.08.2006
Звідки Ви: Киев
Дописи: 246
сказав Дякую: 13
сказали Дякую 65 раз(и) в 51 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Misters
... и дисплее могут быть не по 250 а 200 (к примеру)...
|
chack уже делился опытом, как он продавал дисплеи по 250 а сам покупал по 300...
|
|
|
|
|
17.03.2009, 23:11
|
#86
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
camsvar, всегда рад помочь! только отмечено у вас 3 платы, а забрали 2. Так и должно быть?
Цитата:
Допис від Misters
. понимаете не у всех стоят руки к этому делу,
|
В таком случае покупаете готовый девейс за 2000грн. к примеру, и наслаждаетесь.
Цитата:
Допис від kvn79
и данная ветка будет завалена вопросами типа "у меня вот так и не работает, а у вас?"
|
Для этого и создавалась эта тема.
Цитата:
Допис від Starcomputer
Собранный могу сфоткать сейчас, настроенный - ну еще час работы
|
Ждем с нетерпением!!!
Цитата:
Допис від Misters
и дисплее могут быть не по 250 а 200 (к примеру).
|
За 300...
Цитата:
Допис від Misters
когда на платы деньги собирали с разных городов проблем же не было,
|
проблем не было по одной причине,- деньги никто не собирал, я заказывал за свои. Теперь у меня проблемы.
Цитата:
Допис від genrih
Можеть на релюхаг лучше будит.
|
хотели сначала сделать на реле, но из-за размеров остановились на симисторах. Моргание это не есть хорошо, надо устранять.
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
cказали "Дякую" chack за цей допис:
|
|
|
17.03.2009, 23:21
|
#87
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від chack
Ждем с нетерпением!!!
|
Ну гляди
Соответственно вид со стороны дисплея и со стороны платы.
Программировать Атмегу уже буду завтра
Замечания по сборке:
1. Отверстия под симисторы и транзисторы маловаты, не рассчитали, пришлось рассверливать. 5 минут делов, а неприятно.
2. Выходные клеммники имеют выступ и паз, чтобы их можно было соединить между собой в один блок - лучше этого не делать, а сточить надфилем эти выступы. Причина - попадается незаметный брак и чтобы потом сменить один клеммник, приходится выпаивать всю линейку, а так только бракованный.
3. Отверстия под шлейф лучше тоже делать больше - удобнее шлейф вставлять, а то проколупался блин.
4. Первыми надо паять перемычки, дальше - по желанию.
5. Шлейф неплохо выходит из куска шлейфа от IDE. Используем провода через один, неиспользуемые обрезаем.
6. Отверстия под крепления большого дисплея несколько не совпадают с отверстиями платы. По ширине нормально, по высоте пришлось чуть подточить надфилем (хорошо пятаки там большие оставил ).
А так все в норме.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 17.03.2009 о 23:30..
|
|
|
|
|
Ці 9 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
|
|
17.03.2009, 23:28
|
#88
|
|
Живу я тут. Мохоманьяк
Реєстрація: 12.03.2009
Звідки Ви: Житомир
Дописи: 3.663
сказав Дякую: 907
сказали Дякую 1.116 раз(и) в 764 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Ну гляди
Соответственно вид со стороны дисплея и со стороны платы. |
Цитата:
Допис від Starcomputer
Программировать Атмегу уже буду завтра |
- об этом подробный отчет с пояснениями и фотками, пожалуйста
Ждем завтрашнего дня и фоток с циферками на дисплее __________________
Востаннє редагував kvn79: 17.03.2009 о 23:41..
|
|
|
|
|
17.03.2009, 23:44
|
#89
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Так каким образом закрепил дисплей? И что там стоит в разъеме на светодиоды?
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
18.03.2009, 00:09
|
#90
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Misters
так почему же не купить дисплее и другие запчасти тоже оптом
|
В чем проблемы ? Интернет-магазинов, торгующих деталями валом. Ссылки если нужно, могу дать Но более чем уверен, более чем на 10 комплектов Вы желающих не найдете, и то с оговорками.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
|
|
Тут присутні: 3 (учасників - 0 , гостей - 3)
|
|
|
Ваші права у розділі
|
Ви не можете створювати теми
Ви не можете писати дописи
Ви не можете долучати файли
Ви не можете редагувати дописи
HTML код Вимк.
|
|
|
Часовий пояс GMT +3. Поточний час: 10:42.
|
Лінійний вигляд
