Изготовление акваконтроллера · 14.03.2009, 00:01

Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо

На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта

С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка

Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0

Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.

Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).

Version 3.1 SMD - версия 3 для СМД элементов.

Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).

Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.

Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.

Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.

Программирование fuse-битов:

При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m

Starcomputer · 06.04.2009, 11:56

Цитата:

Допис від Dr_Off

А на какой микросхеме собран эмулятор: PL2303 или FT232?

PL2303

Starcomputer · 06.04.2009, 11:58

Цитата:

Допис від Sem

Starcomputer, а не проще сначала через 232 сделать?

Sem, да можно конечно, но суть в том, чтобы USB запустить

Baks · 06.04.2009, 12:09

Цитата:

Допис від Володя Череп

Есть идея на будущее - по поводу реле и горящих оптронов.

Разобрал на днях блок управления от автомобильного центрального замка "Доберман". Там стоят два реле YL-303H-S DC12V с обмоткой на 360 mW - такой же мощности, как в старых комплектах от BlackAlex. Обмотки реле в "Добермане" включаются через коллекторы транзисторов C945 и шунтированы диодами 1N400x, включенными встречно напряжению питания обмоток.

Может, и нам имеет смысл ставить демпфирующие диоды для релейных выходов?

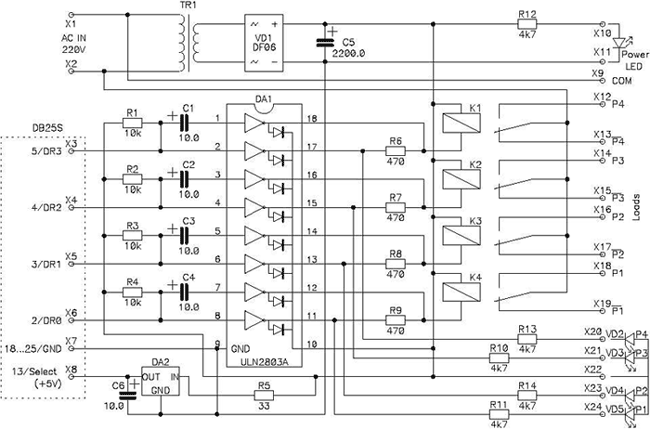

У мастеркит есть набор, или был NM4413, но суть не в этом, мы же сами будем делать. На драйвере Uln2803

Изначально эта схема использовалась для подключения к lpt порту компьютера, потому в описании он упоминаеться. Для 8-и каналов нужнно 2-е микросхемы, или просто использовать микросхему вместо транзисторных ключей, тогда хватит одной. Но вараиант "динамического" включения, мне нравиться больше.

Цитата:

Резисторы R1…R4 установлены для того, чтобы при отключении от компьютера, все реле находились во включенном состоянии, что позволяет использовать устройство как простой сетевой удлинитель. Если нет необходимости в таком режиме работы, то резисторы R1…R4 можно не устанавливать.

Конденсаторы C1…C4 и резисторы R6…R9 обеспечивают «динамическое» включение реле. В этом режиме, при появлении сигнала включения от компьютера, на исполнительные реле сначала на короткое время подается полное напряжение питания, а затем через резисторы R6…R9 подается небольшой ток удержания. Такой режим позволяет уменьшить потребление энергии коммутатором и снизить тепловыделение.

Если требуется использовать реле в обычном режиме включения (это может потребоваться при нестабильном электропитании), то вместо резисторов R6…R9 необходимо установить проволочные перемычки, а конденсаторы C1…C4 не устанавливать.

genrih · 06.04.2009, 12:25

Приобрел КАМОЦИ 12в 5вт, он тоже ненормально греется, хотя утверждают что меньше чем на 220в.

Братья єлектронщики!
Хочу есчо ваше мнение послушать.
Есть устройство. Как запитать реле для включения газа. Есть варианты

genrih · 06.04.2009, 12:44

Цитата:

Допис від Starcomputer

Sem, да можно конечно, но суть в том, чтобы USB запустить

У меня через 232 и рл2303 или 2 не помню тож работает.
Юсб я тож угробил, паял АВР 910 (прикольная штута). Южник перепаивали.

Starcomputer · 06.04.2009, 12:51

Можно сделать так, как сделана подсветка дисплея.

genrih · 06.04.2009, 12:57

Цитата:

Допис від Starcomputer

Можно сделать так, как сделана подсветка дисплея.

А блин, вот я баран

. Тут же есчо 4 четыре не задействованных выхода есть out 8-11.
Подпаиватся нада прямо на микруху СМД. Они забиты в програмуконтроллера, только не разведены.

Володя Череп · 06.04.2009, 13:55

Цитата:

Допис від genrih

Приобрел КАМОЦИ 12в 5вт, он тоже ненормально греется, хотя утверждают что меньше чем на 220в.

Мой клапан уверенно открывается при 4В, при этом потребляемая мощность падает до 0,5Вт.

Запитайте свой клапан от 5В. Греться будет раз в пять меньше, чем от 12В.

genrih · 06.04.2009, 14:33

Об понижении напруги я не подумал.
Если есчо не сгорел и не поплавился, вечером буду понижать. Все питается у меня от компьтерного блока питания. Направил поток воздуха от вентилятора на клапан.

agorin · 06.04.2009, 14:56

На клапан можно пробовать ещё меньше подавать - у них есть "недокументированный" режим, когда он не щёлкает, но уже открывается (ну или приоткрывается). Если подача СО2 не очень большая, то вполне хватает. Естественно, потребление/тепловыделение становятся ещё меньше.
