Ty3uK · 16.04.2009, 22:59

Starcomputer, Таки видел

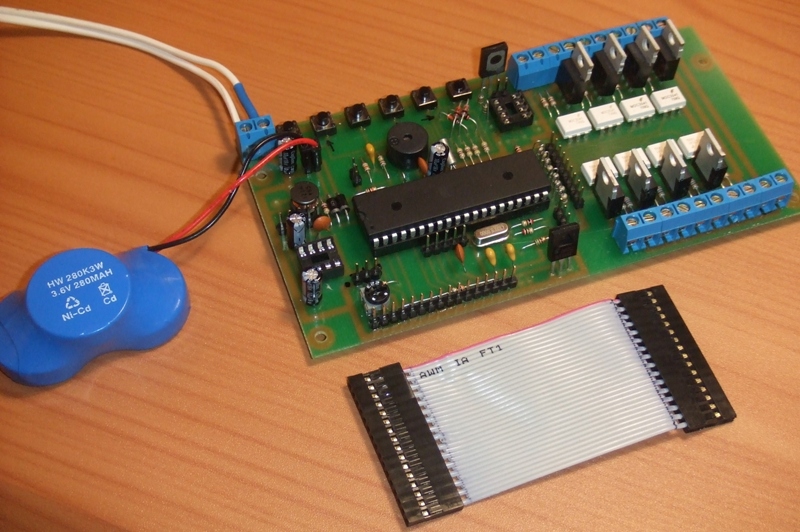

что и подтолкнуло на сие мучение с изготовлением этого шлейфика

А кнопки я буду выносить на панельку,.. это тестовый вариант.
Пока думаю над корпусом.
"МЕГА" умную крышку делать пока не буду, Сейчас у меня Акваель... туда лучше не лазить

меньше дырок - крепче крышка.

chack, ага, делал такое. Но потом разобрал и решил протестировать их еще в одинаковых условиях. Вышло что 2 работают с погрешностью +/- 0.1, а другой +/- 0.2 градуса. Меня с головой устраивает.

Пока сам не убедился в том, что приборчики очень точные не успокоился.

А порезанные дорожки я зачистил от лака и пропаял, хотя вся она звонилась и без этого.

chack · 16.04.2009, 23:07

Цитата:

Допис від Ty3uK

Пока думаю над корпусом.

Коль ты разнес в пространстве плату и дисплей, можешь как вариант использовать корпус от СиДи-привода. Смотрится класс, но повозится прийдетсят.к. он из металла.

kvn79 · 17.04.2009, 00:19

Цитата:

Допис від Ty3uK

А порезанные дорожки я зачистил от лака и пропаял, хотя вся она звонилась и без этого.

У меня такая же - прозвонил - есть обрывы, но не беда.
А она (плата) реально брачная - есть разрыв в заводском проводнике.

Есть вопрос - шлейф какой максимальной длины может быть между платой и дисплеем?

Щоб збільшити малюнок, клацніть по ньому
Назва: DSCN2287__1.jpg
Переглядів: 484
Розмір: 317,9 КБ
ID: 27205

Щоб збільшити малюнок, клацніть по ньому
Назва: DSCN2288__1.jpg
Переглядів: 506
Розмір: 194,1 КБ
ID: 27206

Starcomputer · 17.04.2009, 08:05

Цитата:

Допис від kvn79

Есть вопрос - шлейф какой максимальной длины может быть между платой и дисплеем?

Ну никто специально не проверял

, но сантиметров 20 - точно.

Володя Череп · 17.04.2009, 12:15

Цитата:

Допис від kvn79

Есть вопрос - шлейф какой максимальной длины может быть между платой и дисплеем?

Я подключил дисплей шлейфом от FDD. Расстояние между разъемами - 35 см.

kvn79 · 17.04.2009, 13:29

Цитата:

Допис від Володя Череп

Я подключил дисплей шлейфом от FDD. Расстояние между разъемами - 35 см.

А реально ли шлейф 1-1,5м?
Хочу дисплей и кнопки управления вмонтировать в крышку (с изоляцией от влаги естественно), а сам блок спрятать в тумбе под аквариумом.

Ty3uK · 17.04.2009, 13:36

Цитата:

Допис від kvn79

А реально ли шлейф 1-1,5м?
Хочу дисплей и кнопки управления вмонтировать в крышку (с изоляцией от влаги естественно), а сам блок спрятать в тумбе под аквариумом.

Делайте, расскажете,.. на то оно и "опытная эксплуатация"

На мой взгляд ничего страшного не будет.

kvn79 · 17.04.2009, 17:13

Цитата:

Допис від Ty3uK

Делайте, расскажете,.. на то оно и "опытная эксплуатация"

На мой взгляд ничего страшного не будет.

Да я не против поиграться - не с чем!!! Заказал в Харькове на "Космодроме" запчасти - никак доехать не могут. Вот и интересуюсь - может делал кто (чтоб зря, если что, крышку не портить)

Володя Череп · 17.04.2009, 15:42

Цитата:

Допис від kvn79

А реально ли шлейф 1-1,5м?

Сцепил три шлейфа - FDD 35 см, UATA/33 60 см и UATA/66 50 см. Общая длина - 145 см. Дисплей работает без видимых проблем.

Starcomputer · 17.04.2009, 16:01

Цитата:

Допис від Володя Череп

Сцепил три шлейфа - FDD 35 см, UATA/33 60 см и UATA/66 50 см. Общая длина - 145 см. Дисплей работает без видимых проблем.

В шлейфе через один на земле ?

Володя Череп · 17.04.2009, 17:59

Цитата:

Допис від Starcomputer

В шлейфе через один на земле ?

Через один "в воздухе".
