Данная тема является прямым продолжением темы Разработка акваконтроллера, созданной AlexThunder, за что ему огромное спасибо
На данный момент разработка в целом закончена и благодарен всем, кто принимал участие в обсуждении и реализации проекта
С помощью Chack'а были заказаны и изготовлены печатные платы

И сейчас начнется наверно самый интересный этап - сборка и настройка
Схема, плата, прошивка находятся в архиве во вложении.
ИСХОДНИКОВ ПРОГРАММЫ НЕТ !!! ПРОШИВКУ ИЗМЕНИТЬ НЕЛЬЗЯ !!!
Необходимое программное обеспечение:
Схема - sPlan 6.0 (для версии 3 - 7.0)
Плата - Slayout 5.0 / 6.0
Внимание !!! В процессе сборки и наладки в схему могут быть внесены изменения ! Следите за обновлением архива !!!
...........
New_controller-2V1 - плата с косметическими правками и обозначением элементов.
Контроллер-V.3 - улучшенный вариант (симисторы в одну линию, питание +12V, два диммера, USB на борту, 4 усилителя, отдельный разъем для клавиатуры).
Version 3.1 SMD - версия 3 для СМД элементов.
Плата1V5smd - многоплатная версия от "Пупс" (контроллер + силовая часть + клавиатура + усилители + кулер для силовой части).
Контроллер V3 DIP - все нужное для сборки версии 3.0 DIP.
Firmware.rar - прошивки от Володя_Череп для нормальной работы с USB на ATTiny2313.
Прошивки.rar - архив прошивок:
ATmega_32 - стандартная прошивка
Atmega_32_EE - прошивка EEPROM
ATmega_32_9600 - скорость UART 9600
ATmega_32_PWM_244Hz - использование ШИМ для управления драйверами. Вход PWM LDD подключается непосредственно к выводу 13 или 14 ATmega.
Программирование fuse-битов:
При прошивке микроконтроллеров необходимо запрограммировать (записать 0) следующие fuse-биты:
- для ATmega32 - BOOTSZ0, BOOTSZ1, SPIEN
- для ATtiny2313 - CKSEL0, SUT0, BODLEVEL1, WDTON, SPIEN
- для ATtiny13 - SPIEN, CKDIV8, SUT0, CKSEL0 (данная микросхема используется для схемы регулировки венилятора)
Все остальные fuse-биты должны быть незапрограммированы (равны 1).
Uniprof:
Fuse-бит будет запрограммирован, если убрать галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если поставить галочку в соответствующем поле.
CodeVisionAVR:
Fuse-бит будет запрограммирован, если поставить галочку в соответствующем поле.
Fuse-бит будет незапрограммирован, если убрать галочку в соответствующем поле.
AVRDUDE:
ATmega: -U lfuse:w:0xff:m -U hfuse:w:0xd9:m
ATtiny2313: -U lfuse:w:0xee:m -U hfuse:w:0xcb:m -U efuse:w:0xff:m
ATtiny13: -U lfuse:w:0x6a:m -U hfuse:w:0xff:m
Мініатюри долучень
Долучені файли
 |
Контроллер.rar (423,9 КБ, 19230 переглядів) |
|
AquaControl.rar (3,48 МБ, 18755 переглядів) |
|
New_controller-2V1.rar (59,8 КБ, 15498 переглядів) |
|
PL2303-USB.rar (2,03 МБ, 13293 переглядів) |
|
Новый контроллер-3.rar (43,5 КБ, 14346 переглядів) |
|
Плата для WH2004A.rar (278,0 КБ, 13646 переглядів) |
|
USB.rar (219,9 КБ, 13156 переглядів) |
 |
Контроллер-V.3.zip (86,5 КБ, 14801 переглядів) |
|
Version 3.1 SMD.zip (158,5 КБ, 14697 переглядів) |
 |
Полезная информация.pdf (306,9 КБ, 20664 переглядів) |
|
Плата1v5smd.rar (165,9 КБ, 13108 переглядів) |
|
Контроллер V3 DIP.zip (151,0 КБ, 15177 переглядів) |
|
Firmware.rar (21,6 КБ, 12371 переглядів) |
|
Aqua Control 2007 HELP.rar (172,4 КБ, 12670 переглядів) |
|
THelper.rar (57,3 КБ, 12111 переглядів) |
|
Прошивки.rar (68,0 КБ, 11137 переглядів) |
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
Востаннє редагував Starcomputer: 19.04.2016 о 11:18..
Причина: Добавлен архив прошивок
|
|
Переглядів: 1942069
|
|
Ці 134 користувач(ів) сказали Дякую Starcomputer за це повідомлення:
|
+Максимус+ (31.08.2012), agorin (18.04.2009), aides (14.08.2013), AkaPain (07.02.2014), Aleksta (15.01.2012), ALEX77 (14.08.2009), AlexThunder (17.02.2010), alexv3 (10.04.2011), Alex_Ts (14.03.2009), Allcoholl (13.12.2009), ANTONENKO (02.04.2012), Antoxa106 (28.04.2013), AquaGomel (14.10.2010), arconas (05.02.2012), arik17 (12.10.2014), Ashatshem (09.02.2011), atom (17.05.2009), Baks (14.03.2009), BearIgor (23.03.2012), BELOUS (06.12.2011), biolog (21.11.2009), BlackAlex (14.03.2009), bmw (29.05.2009), bodom (25.05.2011), bonus78 (15.11.2009), Bosyak (19.01.2011), BpyH (29.01.2010), chack (14.03.2009), Cristal (14.06.2012), DEaD_MOPO3 (28.09.2011), Dimitr (12.02.2010), Dimker (15.06.2012), DiSan (25.12.2013), dolfik (05.01.2011), drv (31.08.2016), dubishe (21.12.2012), Dyshakz (14.02.2017), ersergey (14.04.2012), fylhttd (16.03.2009), gagari1 (13.02.2012), germanovitsh (01.11.2012), GrishaBGA (23.03.2009), Gutsik (17.07.2013), harn (04.07.2011), Heet (04.12.2009), iceSS (18.03.2009), igoritto (24.10.2010), IgorVin (10.02.2010), imac2008 (27.11.2010), iTango (08.08.2011), ivanaxion (31.08.2012), Kent (21.10.2010), kirilo777 (09.03.2012), klimnet (20.08.2012), klinok (05.09.2010), kluyt (17.08.2009), kollega-lg (21.04.2016), Koralove (24.10.2013), KostyaD (04.06.2009), kramar (14.03.2009), kusfu (28.09.2011), kvn79 (14.03.2009), Lexzx (23.03.2010), liss15 (14.10.2009), litlechina (05.05.2022), live steel (26.06.2012), lumen_xp (27.03.2012), LVit (27.11.2009), mact (14.05.2014), Makclaj (27.02.2011), masterross (11.12.2011), Mehannik (12.03.2015), MIhail (17.07.2011), myrko (15.04.2012), nbinc (12.05.2014), Nickname (25.06.2009), Nikolos667 (14.08.2011), Olzhich (18.03.2009), Oppozith (17.12.2012), Pastuh1234 (29.07.2012), pimass (15.03.2012), pulpit (21.11.2009), regiuscz (11.03.2011), rusianGrt (15.02.2010), rustr (19.09.2011), Ryzhii (10.04.2013), S V (10.01.2010), sae74 (15.02.2010), sergey_ln (28.02.2012), serjik2000 (03.07.2009), Sesh (31.05.2009), seva (19.01.2011), Shurhent (01.07.2011), Smile8 (28.09.2010), sobolev (21.09.2011), solvi (14.03.2009), sonokam (08.12.2011), sv46 (12.07.2011), Swen (14.06.2009), TakedaMaru (20.05.2013), telepuzic (22.02.2012), Tihon (04.01.2013), timofey (11.11.2009), Tiratore.d (08.11.2019), tolik_erema (04.03.2011), Ty3uK (22.03.2009), Umnik (13.01.2012), Uselink (10.02.2010), vad1972 (05.05.2010), Viktorrr (22.12.2012), vill (29.09.2010), Vitaha (26.11.2009), VitalyD (03.10.2010), VKabanov (29.04.2009), VladHNet (07.08.2009), VladVP (15.01.2012), _Vadim (11.02.2010), Амфибия (15.05.2009), Вася (14.07.2009), Володя Череп (14.03.2009), дух святой истины (16.03.2009), Ёжик в Тумане (28.02.2011), Зелёный (19.01.2012), Кениец (30.11.2009), Мираж (25.02.2012), Михаил. (14.07.2011), Молекула (04.04.2009), МСВ (19.02.2012), Пупс (20.07.2011), Рудницкий Олександр (18.01.2012), Снегозавр (20.02.2013), Шаманчик (26.10.2009), ЭКСПЕРИМЕНТАТОР (04.04.2009), Юрий Н. (17.08.2010) |
|
06.07.2009, 09:30
|
#1351
|
|
Активний участник форуму
Реєстрація: 09.04.2008
Звідки Ви: Луганск
Дописи: 464
сказав Дякую: 264
сказали Дякую 351 раз(и) в 155 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Паша, ждемс конечных результатов
Первый заказ - два штуки на 39х2 ватт |
Лампы не будут подключены параллельно. Или две - или ни одной. При перегорании одной лампы - вторая тоже не светится. Параллельной схемы включения диммирующие микросхемы не поддерживают.
Это я так, заранее...
|
|
|
|
|
06.07.2009, 09:36
|
#1352
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Тады 4х39 ватт Т5, это я тоже так, заранее
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
06.07.2009, 10:51
|
#1353
|
|
Живу я тут
Реєстрація: 04.12.2008
Звідки Ви: г. Полтава
Дописи: 232
сказав Дякую: 341
сказали Дякую 101 раз(и) в 51 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Чтот я непойму . Понятно что в баласт 2х39 одну лампу не подключить. Но разве нельзя два баласта 2х39(димирумые) воткнуть в один канал контролера, паралельно? Зачем аж 4х39? Так хоть одна пара гореть будет при перегорании одной лампы, а так все 4 тухнут... хотя цена двух будет приличная ...
Как вариант есть димируемое Osram QT DALI-FQ 2x39/230-240 DIM знаю где по 230 грн за штуку
ЗЫ. Второй заказ 2х39W - 1 шт. =)
Востаннє редагував Sesh: 06.07.2009 о 11:24..
|
|
|
|
|
06.07.2009, 11:04
|
#1354
|
|
Живу я тут
Реєстрація: 07.05.2008
Звідки Ви: Нежин
Дописи: 133
сказав Дякую: 232
сказали Дякую 74 раз(и) в 33 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
По моему созрела новая тема)
__________________
|
|
|
|
|
06.07.2009, 12:05
|
#1355
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Sesh
знаю где по 230 грн за штуку
|
Где ? Делись
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
06.07.2009, 12:30
|
#1356
|
|
Живу я тут
Реєстрація: 04.12.2008
Звідки Ви: г. Полтава
Дописи: 232
сказав Дякую: 341
сказали Дякую 101 раз(и) в 51 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Где ? Делись |
Прошу прощения в маркеровке ошибся без DALI, но сегодня с мененжером Полтавского филиала СОФИТ общался и он советовал QT-FQ 2x39/230-240DIM - 230 грн. Думаю и у вас есть их филиал, на сайте есть перечень всех филиалов с телефонами.
Востаннє редагував Sesh: 06.07.2009 о 12:45..
|
|
|
|
|
cказали "Дякую" Sesh за цей допис:
|
|
|
06.07.2009, 14:05
|
#1357
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від PavelZverev
Пока вариант для одной лампы, чтобы разобраться.
|
Павел, рисунком платы поделись?
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
06.07.2009, 14:16
|
#1358
|
|
Активний участник форуму
Реєстрація: 09.04.2008
Звідки Ви: Луганск
Дописи: 464
сказав Дякую: 264
сказали Дякую 351 раз(и) в 155 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від chack
Павел, рисунком платы поделись?
|
Сейчас это больше макетка. На днях вгоню в размеры - поделюсь.
|
|
|
|
|
cказали "Дякую" PavelZverev за цей допис:
|
|
|
10.07.2009, 23:38
|
#1359
|
|
Активний участник форуму
Реєстрація: 28.05.2009
Звідки Ви: Тернопіль
Дописи: 143
сказав Дякую: 33
сказали Дякую 90 раз(и) в 51 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Вот і я закінчив вчора найважчий процес запихання всіх кишок у коробку - КРИТИКУЙТЕ .
Раніше думав використати корпус від комп'ютера сіменс(навіть викладав тут фото), але він мені у тумбу по довжині не влізав, от я і купив заради корпусу старенький совдеповський радіоконструктор світломузикальна установка "Веселка".

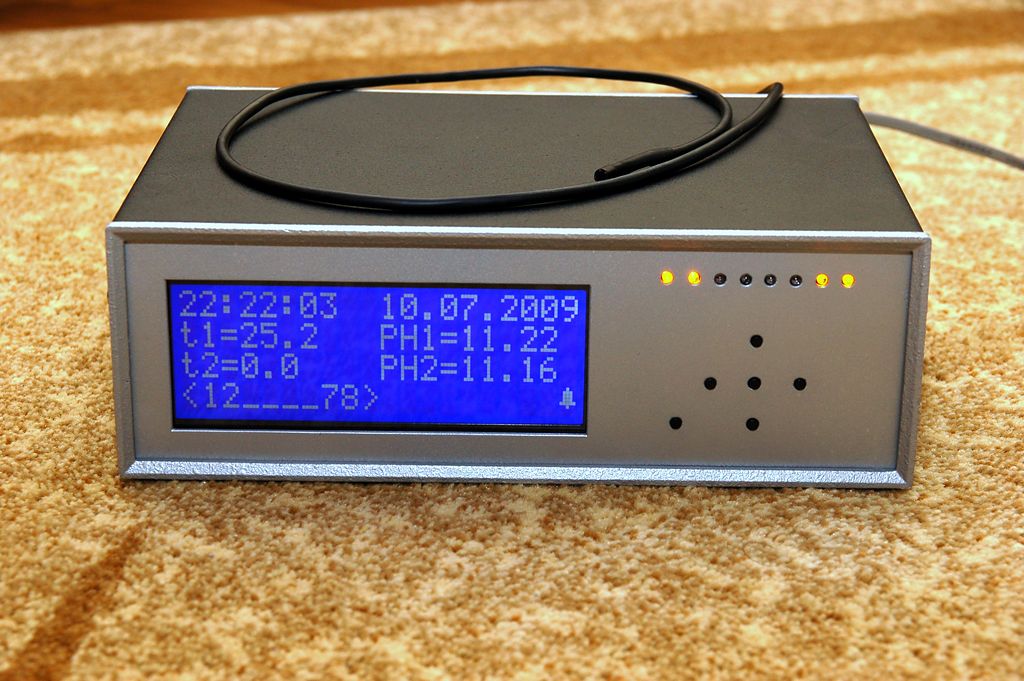

Викладаю фото свого чуда аквакомп'ютерної техніки .
Якось не з'являються в мене в голові думки про оформлення передньої панелі... Вирішив поки що просто срібляста панель і прозоре оргскло, кнопки як є, без декоративних ковпачків...
Як нанести букви, щоб було дійсно гарно? Підкажіть щось...
Востаннє редагував bmw: 11.04.2010 о 23:56..
|
|
|
|
|
Ці 13 користувач(ів) сказали Дякую bmw за це повідомлення:
|
Antonio_Enzo (12.04.2010), atom (11.07.2009), BlackAlex (11.07.2009), chack (10.07.2009), KostyaD (23.07.2009), sae74 (12.12.2009), Sem (14.07.2009), Sesh (13.07.2009), Skorpiom (28.11.2013), Starcomputer (11.07.2009), Ty3uK (11.07.2009), valentin (13.07.2009), Володя Череп (11.07.2009) |
|
10.07.2009, 23:51
|
#1360
|
|
Живу я тут
Реєстрація: 12.02.2008
Звідки Ви: Оболонь, Петровка
Дописи: 8.891
сказав Дякую: 2.489
сказали Дякую 2.878 раз(и) в 2.065 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Не зря я положил тебе этот разъем на 9 pin
__________________
Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112
Лучшие статьи месяца на Аквафоруме
|
|
|
|
|
cказали "Дякую" chack за цей допис:
|
|
|
10.07.2009, 23:55
|
#1361
|
|
Активний участник форуму
Реєстрація: 28.05.2009
Звідки Ви: Тернопіль
Дописи: 143
сказав Дякую: 33
сказали Дякую 90 раз(и) в 51 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від chack
Не зря я положил тебе этот разъем на 9 pin |
Так, пригодився
Проте 10 розеток не пригодились. Чесно кажучи не сподобалась мені їх якість, а ці з воєнної техніки, монтуються простіше, всього 3 дірки просвердлити та і дешевші, по 2грн.
П.С. На рахунок МАХ660, яка мені мала прийти на заміну ICL7660... Її ще немає, пообіцяли привезти до середини наступного тижня, побачим...
Востаннє редагував bmw: 11.07.2009 о 00:04..
|
|
|
|
|
14.07.2009, 09:58
|
#1362
|
|
Придивляюся
Реєстрація: 17.06.2009
Звідки Ви: Кировоград
Дописи: 16
сказав Дякую: 2
сказали Дякую 2 раз(и) в 2 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===

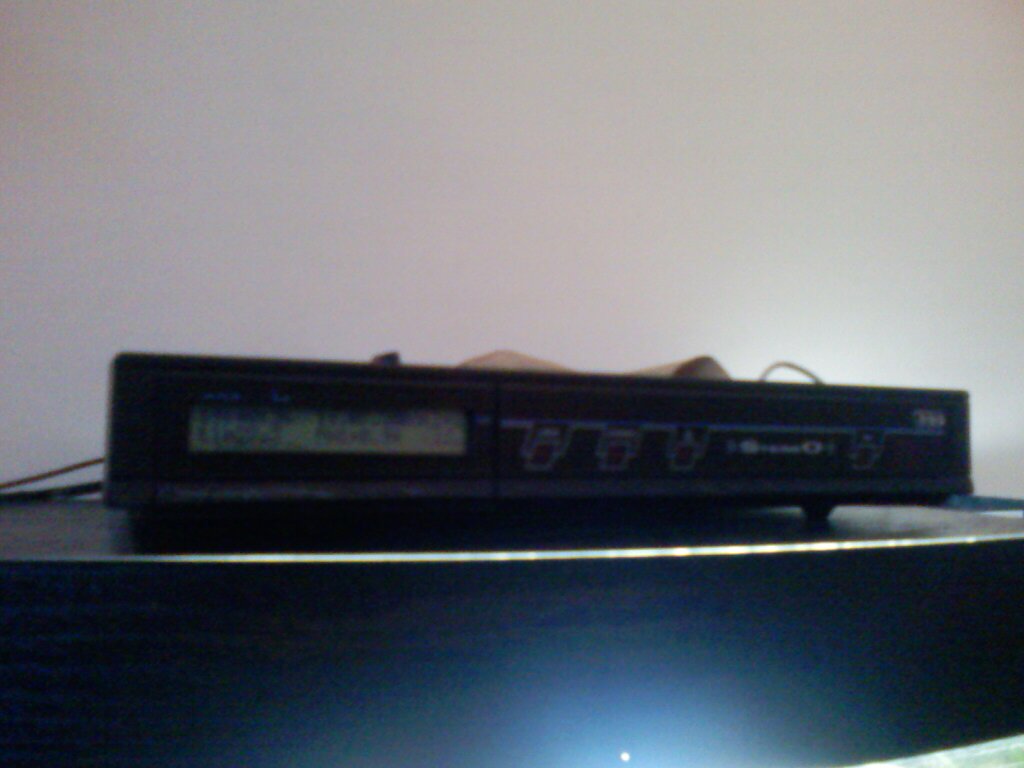

Еще один прибор запущен!!! Проходит проверку на вшивость, с экраном пока не сложилось, вцепил что было (24х2) но думаю заказать WH2004L-TMI-CTW - что скажете? Извините за качество фото - телефон...
п.с. Большая благодарность bmw за наглядное пособие по сборке.....
|
|
|
|
|
14.07.2009, 11:05
|
#1363
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Вася
Еще один прибор запущен!!
|
Если Вы разводку платы не исправили, то диоды на клавиатуру надо паять наперекрест, иначе клавиши будут попутаны.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
14.07.2009, 11:31
|
#1364
|
|
Придивляюся
Реєстрація: 17.06.2009
Звідки Ви: Кировоград
Дописи: 16
сказав Дякую: 2
сказали Дякую 2 раз(и) в 2 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Starcomputer
Если Вы разводку платы не исправили, то диоды на клавиатуру надо паять наперекрест, иначе клавиши будут попутаны. |
Исправил, спс! Все равно буду делать отдельную плату с кнопками, тем более разводку выложили, труда не составит ))
|
|
|
|
|
14.07.2009, 11:35
|
#1365
|
|
Бан за нарушения
Реєстрація: 06.11.2007
Звідки Ви: Донецк, зона АТО
Дописи: 19.780
сказав Дякую: 5.789
сказали Дякую 17.705 раз(и) в 6.926 повідомленні
|
Re: Изготовление акваконтроллера ===www.aquaforum.ua===
Цитата:
Допис від Вася
Все равно буду делать отдельную плату с кнопками
|
А это уже мой промах, надо было предусмотреть отдельный разъем для клавиатуры.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
|
|
|
|
|
|
|
