Вариант управления дозатором удо для работы с акваконтроллером - Аквафорум

Starcomputer · 01.08.2009, 18:24

agorin, а не продумывали вариант, когда микрик замыкается самим штоком поршня ? Тогда можно избавиться от этого круга с выемкой

Примерно вот так:

agorin · 01.08.2009, 18:52

Цитата:

Допис від Starcomputer

agorin, а не продумывали вариант, когда микрик замыкается самим штоком поршня ? Тогда можно избавиться от этого круга с выемкой

Примерно вот так:

Можно и так! Тут один нюанс есть - поскольку амплитуду движения штока можно регулировать, то и микрик двигать придётся. Но это, конечно, не проблема - такая регулировка не каждый день нужна. Скорее для того, чтобы выставить точно 1 мл. Тогда 1 оборот 1 мл, 2 -2 мл и так далее....

Starcomputer · 01.08.2009, 21:31

Цитата:

Допис від agorin

Тогда 1 оборот 1 мл, 2 -2 мл и так далее....

Да я уже думаю чтобы свою схему доделать на N оборотов (сколько задашь джампером)

agorin · 02.08.2009, 21:02

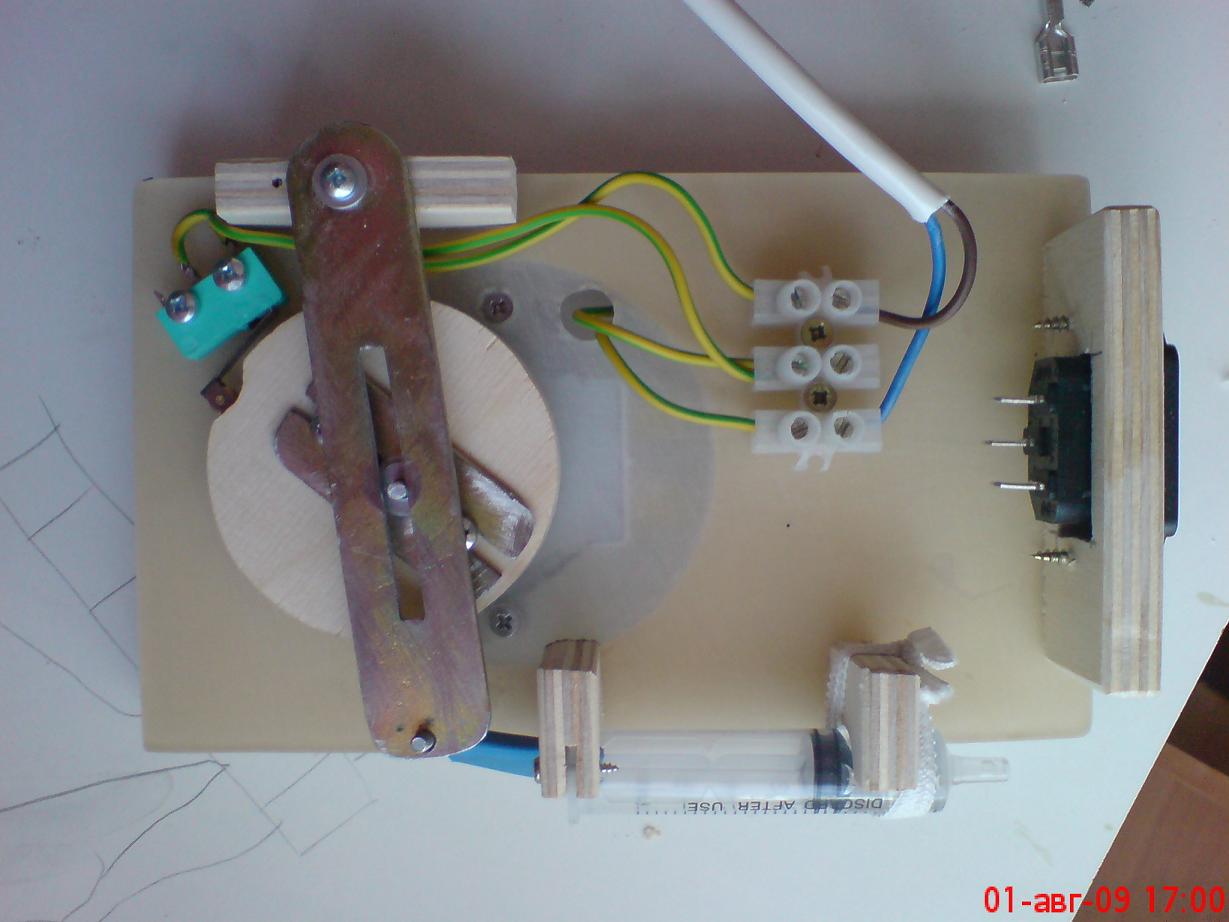

Подключил своё чудо к контроллеру, работает на ура. Количество оборотов изменяется секундными таймерами. Один оборот моторчик делает за 25 секунд, впрыскивается 1 мл. Тогда, чтобы получить:
1 мл - секундный таймер включается на 12 с
2 мл - 37 с
3 мл - 62 с
4 мл - 87 с
Ну и так далее...
Понятно, что разброс по секундам не очень важен - критичной может быть ошибка +- секунд 10 (для периода обращения 25 с)
Удобно получилось, можно пускать в производство
