Простой акваконтроллер ARDUINO · 17.03.2014, 13:10

Аква контроллер ARDUINO.
(Обратите внимание на доработанный вариант от форумчан. Ссылка внизу!)
( ПродолжениеПростой акваконтроллер ARDUINO v.2 (LED море))

(ГОТОВЫЕ КОНТРОЛЛЕРЫ НЕ ПРОДАЮ)

Решил ознакомиться я с ARDUINO, за одно порадовать своих рыбасей.
Сделать им(себе) доп удобства за минимальную цену и с минимальным напрягом по времени.
На eBay заказал.
Контроллер
Arduino PRO Mini ATMEGA328P 5V 16M (16MHZ) + CP2102 модуль + кабель = полный комплект для программирования - US $3.18

Часы реального времени
I2C RTC DS1307 AT24C32 Real Time Clock Module for Arduino + Батарейка US $1.15
Индикатор 84*48 LCD Module White backlight adapter PCB for Nokia 5110 Arduino US $1.83
Влагозащищенный цифровой датчик температуры
DS18b20 Waterproof Temperature Sensors (5м нормального кабеля) US $3.7

В качестве блока питания зарядка от iPhon там же за 1 бакс.

Еще немного мелочи типа симисторов и опторазвязки для силовой части.

Что вышло в итоге.
Аква контроллер с энергонезависимыми часами реального времени.
Графический экран с регулировкой яркости подсветки и контрастности.
Управление 13-ю нагрузками.
Куча таймеров, ограничил по 25 на канал (памяти хватит на 500).
Поддержка режима «кормление» - отключается фильтр на 20 мин.
Цифровой термометр и управление нагревателем и охладителем(в моем случае кулер).

Органы управления
1 кнопка отмена
2 кнопка вверх
3 кнопка вниз
4 кнопка ОК

Нагрузки
D10 куллер (С регулировкой оборотов)
D11 ЛЕД (Восход/закат)
А0 1W (термометр)
D12 Фильтр
D13 Нагреватель
D1 СО2
D0 Компрессор
А1 Свет1
А2 Свет2
А3 УДО Микро
А4 УДО Макро
А5 УДО Железо
А6 Управление БП
Себестоимость контроллера чуть больше 10 баксов.

На картинке силовая часть в виде готового релейного модуля (такие есть и на 8 каналов - цена около 8 баксов), я использовал свою плату силовой части - схема и печатка во вложении(плату изготавливал по ЛУТ технологии).
Все проверено - работает.

Все комплектующие покупались на ибей и цены ориентировочные доставке везде БЕСПЛАТНАЯ.

ВАЖНО.
соединять ардуино и часы проводниками минимальной длинны !!!

Варианты скетча:

MIHS, скетч с измененными буквами.

Одна из лучших реализаций от форумчан

burnashev https://www.aquaforum.ua/showpost.ph...postcount=1221

Ant0ny https://www.aquaforum.ua/showpost.ph...postcount=1224

Denisios · 27.08.2014, 17:15

Здравствуйте AlexVOK, вы рекомендовали использовать в качестве бп зарядку от айфона, скажите она у вас сильно грелась??? У меня она стоит в корпусе и жутко греется трансформатор и диод, вокруг диода даже плата почернела. Это нормально???

steals81 · 27.08.2014, 17:36

Конечно нет. БП работает на "пределе".

Denisios · 27.08.2014, 17:47

Цитата:

Допис від steals81

Конечно нет. БП работает на "пределе".

Подскажите на какой заменить лучше (какой мощности)?

AlexVOK · 27.08.2014, 20:24

Цитата:

Допис від Michael_lm

Размер скетча в двоичном коде: 30*030 байт (из 30*720 байт максимум)

при использовании памяти под завязку будут 100%-е глюки
Почему не выяснял, но на практике проверено!!

AlexVOK · 27.08.2014, 20:29

Цитата:

Допис від steals81

Конечно нет. БП работает на "пределе".

ну до предела там далеко, у меня зарядка от огрызка вообще не грелась.

Эти зарядки бывают на 1А и 2А.
я использовал на 1А - ничего не грелось! (ток потребления контроллера у меня 0,3 А)

Может у Вас силовая часть реллейного типа и запитывается от 5В?
если так - то конечно возможно -реллюхи потребляют нормально.
Замерьте ток потребления - когда все нагрузки включены и подбирайте под этот ток БП

Michael_lm · 28.08.2014, 09:31

Цитата:

Допис від AlexVOK

при использовании памяти под завязку будут 100%-е глюки
Почему не выяснял, но на практике проверено!!

Залил через 1.5.7, предварительно почистив контроллер. Объем - 91%. Ошибки не ушли. Похоже, что-то с железом.

AlexVOK · 28.08.2014, 12:09

Michael_lm,
будем дальше шаманить

Могу только предполагать.
- заниженое питание
- пульсации либо помехи по питанию

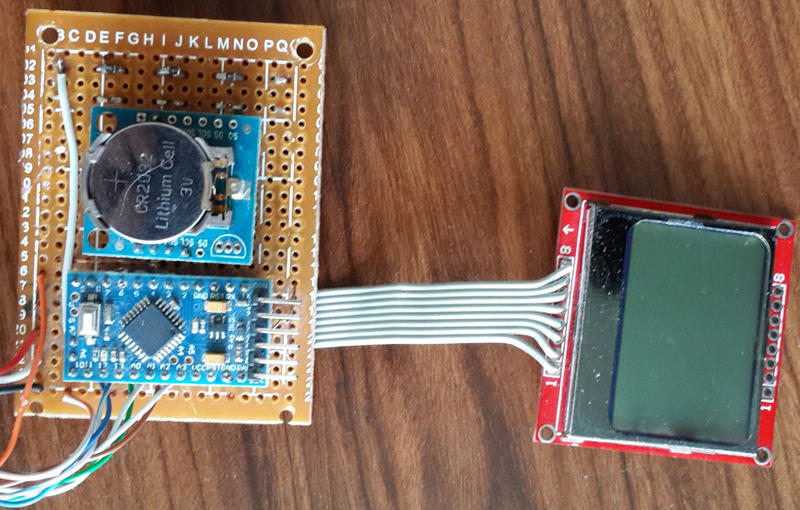

у меня это собрано на макетке
соответственно длинна проводников между ардуинкой и часами 1см
попробуйте, может в этом дело.
Вот мои старые фотки

Denisios · 28.08.2014, 14:16

AlexVOK, в последнем скетче заметил такую проблему с работой второго канала света: после прошивки он сразу выключен, если ему задать таймеры то он работает, если контроллер перезагрузить, то все работает, а этот канал снова выключается (силовая часть релейного типа). Подскажите в чем может быть проблема??? На прошлой версии такого не было.

steals81 · 28.08.2014, 14:44

Denisios, в последнем посте Вы ответили на свой вопрос по БП: "...силовая часть релейного типа...".

Denisios · 28.08.2014, 20:38

Цитата:

Допис від steals81

Denisios, в последнем посте Вы ответили на свой вопрос по БП: "...силовая часть релейного типа...".

Спасибо за совет, БП я уже заменил и больше ничего не греется.

Michael_lm · 28.08.2014, 20:57

Цитата:

Допис від AlexVOK

Michael_lm,
соответственно длинна проводников между ардуинкой и часами 1см
попробуйте, может в этом дело.
Вот мои старые фотки

Как то так. Капризный Arduino. Провода значительно укоротил и часы стали сразу нормально запускаться. Таймеры стабильней стали работать. В общем придется кросс плату делать с минимально возможной длиной проводников.
Спасибо за помощь.

AlexVOK · 28.08.2014, 22:14

Denisios,
я во время инициализации рассчитываю на самый плохой вариант
включаю первый свет и компресор.
Если вам нужно на старте включить оба светильника
замените строки
digitalWrite(EXT_LIGHT_2_PIN, LOW); // выключает
light2 = false;

на

digitalWrite(EXT_LIGHT_2_PIN, HIGH); // включает
light2 = true;

AlexVOK · 28.08.2014, 22:16

Цитата:

Допис від Michael_lm

Как то так. Капризный Arduino. Провода значительно укоротил и часы стали сразу нормально запускаться. Таймеры стабильней стали работать. В общем придется кросс плату делать с минимально возможной длиной проводников.
Спасибо за помощь.

Если критично разнести контроллер и часы можете попробовать
подтянуть линию данных и синхронизации к +5В через резисторы 1к

Michael_lm · 29.08.2014, 07:10

Цитата:

Допис від AlexVOK

Если критично разнести контроллер и часы можете попробовать
подтянуть линию данных и синхронизации к +5В через резисторы 1к

Ну это теперь кроссплату буду делать и там размещу дополнтельно фильтрацию питания и подтяжки.

Michael_lm · 30.08.2014, 00:27

Цитата:

Допис від AlexVOK

Если критично разнести контроллер и часы можете попробовать
подтянуть линию данных и синхронизации к +5В через резисторы 1к

Кстати очень бюджетный малогабаритный вариант контроллера для акваса. Я даже корпусок штатный от BEYERDYNAMIC базовой станции присмотрел.
