Roks, стабилитрон, включенный как простой диод, и работает как простой диод, тоесть подение напруги на нем будет свего 0.7в. У нас по схеме опорное напряжение 2.7в, поэтому стабилитрон ставим в его привычное положение: -катодом на "+" шину.
__________________ Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112 Лучшие статьи месяца на Аквафоруме
Поздравте меня! теперь и я являюсь счастливым обладателем акваконтроллера! сборка и прошивка прошла как нельзя хорошо, и все работает. вот только немогу к компу его приконнектить, подскажите плиз как это сделать!? к кому на прямую не катит
и еще вопросик, куда вы цепляли термодатчик? если прямо в воду, то как его изолировали?
dolfik, дата-кабель от старой нокиа вам в помощь. (PL2303). Драйвер есть в прикрепленном файле в топике. Это на USB, если хотите на СОМ-порт, паяйте переходник на двух транзистораз либо на МАХ232.
__________________ Свет. ЭПРА, аквариумые лампы т5;т8; МГ-150; LED-комплекты и светильники системы СО2 под ключ. тел: 095 0105853; 098 6143112 Лучшие статьи месяца на Аквафоруме
прошив мегу вроді працює 2 раза пікає а вот підлючити через ком не вдається мах232сре . може якісь послідовності чи секрети є ? чи настройки ком-порта нада виставити якісь?
підскажіть
дякую!
Поздравте меня! теперь и я являюсь счастливым обладателем акваконтроллера! сборка и прошивка прошла как нельзя хорошо, и все работает. вот только немогу к компу его приконнектить, подскажите плиз как это сделать!? к кому на прямую не катит
и еще вопросик, куда вы цепляли термодатчик? если прямо в воду, то как его изолировали?
Я подключил через FT232 моя версия печатки - (http://www.aquaforum.ua/showthread.p...82#post1206082).
Датчик с припаянным проводом вскрыл несколькими слоями лака, (лакировать обязательно,у меня были проблемы с датчиками, когда просто обмазывал силиконом) дал высохнуть, потом обмазал силиконом, натянул термоусадку и прогрел. Излишки силикона вытер, и натянул ещё одну термоусадку.
Более полугода два датчика в аквариуме, один в грунте, второй в воде - полёт нормальный.
В контроллере применен процессор mega32. Напряжение питания 4.5-5.5в. Brown-out Reset 4в (номинал). В схеме напряжение питания 4.3-4.5в, аварийное от батареи меньше 3.6в. Почему схема вообще работает? Тактовая частота 8 мГц, а приведенные данные справедливы для 16 мГц. Вероятно, в этом причина того, что схема все же работает, а в отдельных экземплярах есть сбои. А почему бы не использовать mega32L. Brown-out Reset 2.7в, питание 2.7 - 5.5V и тактовая 8мГц?
Прошу прощения, если данный вопрос уже обсуждался, я не нашел

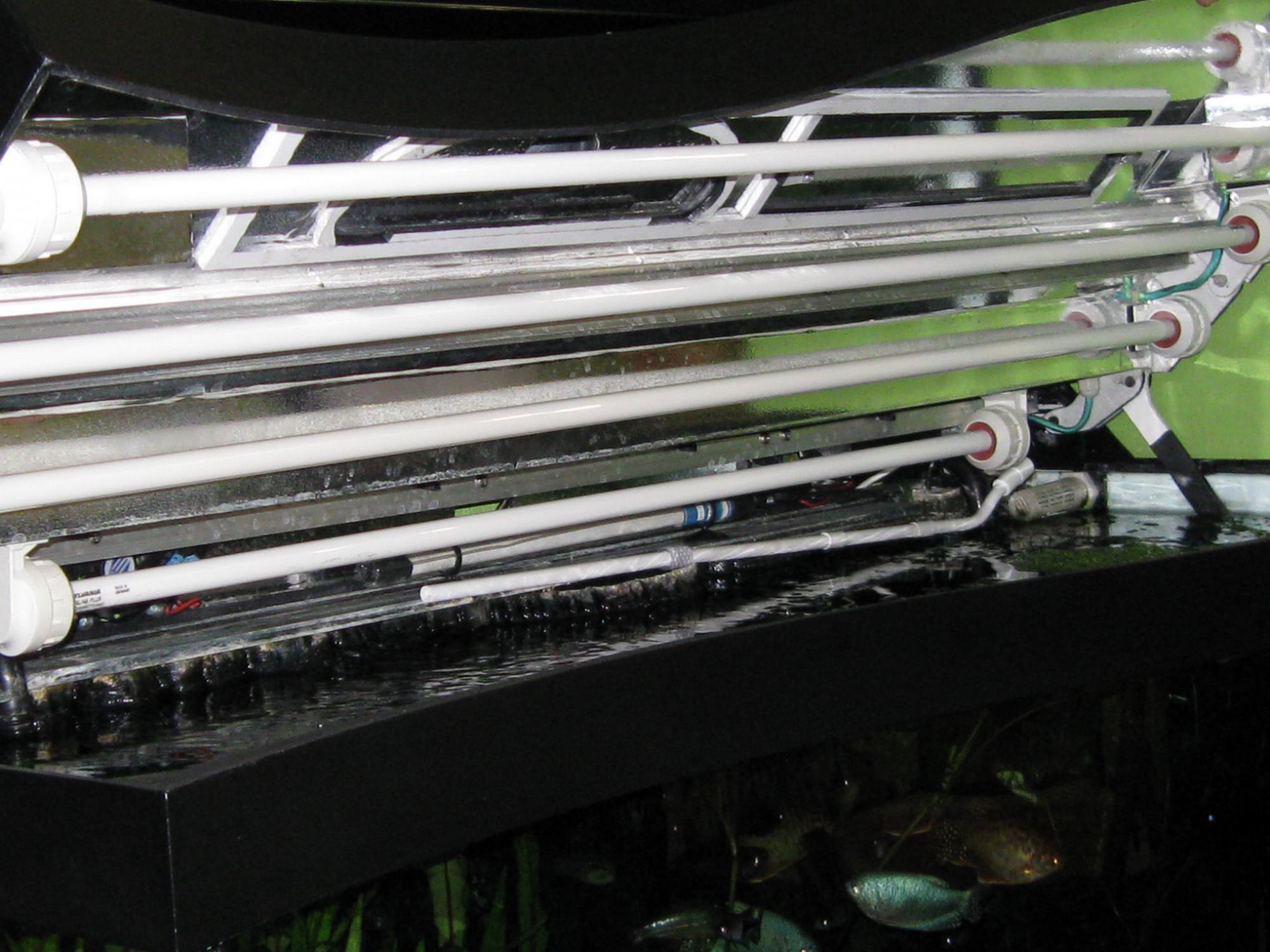

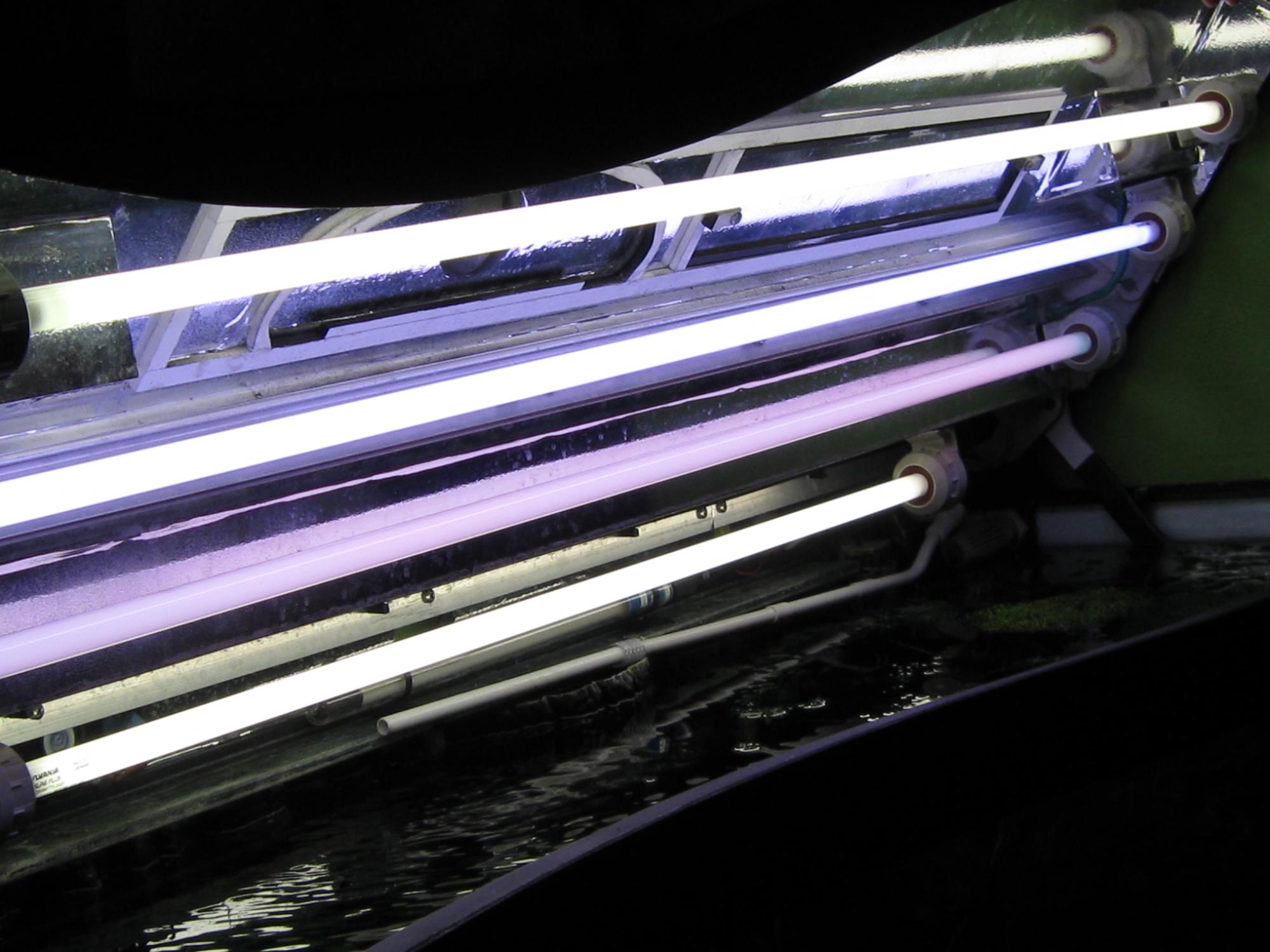

Моя версия реализации акваконтроллера.
Требовалась минимизация для установки в крышку.
Идею реализовать в SMD заимствовал с форума http://aqualog.ru
ЭПРА расположены сверху крышки. Ни каких глюков и проблем не замечено.
Ці 8 користувач(ів) сказали Дякую nikservice за це повідомлення:
В контроллере применен процессор mega32. Напряжение питания 4.5-5.5в. Brown-out Reset 4в (номинал). В схеме напряжение питания 4.3-4.5в, аварийное от батареи меньше 3.6в. Почему схема вообще работает? Тактовая частота 8 мГц, а приведенные данные справедливы для 16 мГц. Вероятно, в этом причина того, что схема все же работает, а в отдельных экземплярах есть сбои. А почему бы не использовать mega32L. Brown-out Reset 2.7в, питание 2.7 - 5.5V и тактовая 8мГц?
Прошу прощения, если данный вопрос уже обсуждался, я не нашел
Нет там никаких секретов.
Вот оригинальная схема включения через СОМ-порт:
Единственное, что там могут быть попутаны местами провода от 232 к Атмеге. Попробуйте так и так.
__________________
[I][B][COLOR=blue]С уважением, Сергей Таранченко[/COLOR][/B][/I]
та я вже проводами крутив як тіки міг наверно спалив макса вже. дісплея нема шоб хоть глянути чи працює але пікає значит робить ?
може воно на електролітах нехоче робити ? бо я ставив їх
Тем не менее, успехи есть:
Теперь понятно, для чего и как стоит стаб-н.
