...Может кто-то помнит,некоторое время назад,сделал такую распределительную колодку для 220в с тумблерами.Очень удобно для аквариумистов.Каждый прибор включается отдельным тумблером.Были некоторые замечания от комментаторов,что тумлера маломощные.Благодарен за оказанное внимание и подсказки.Практика и техдокументация на те тумблера показала,что все в норме.Так колодка или пульт управления нагрузками аквариума работает отлично и не было отказов до сих пор.

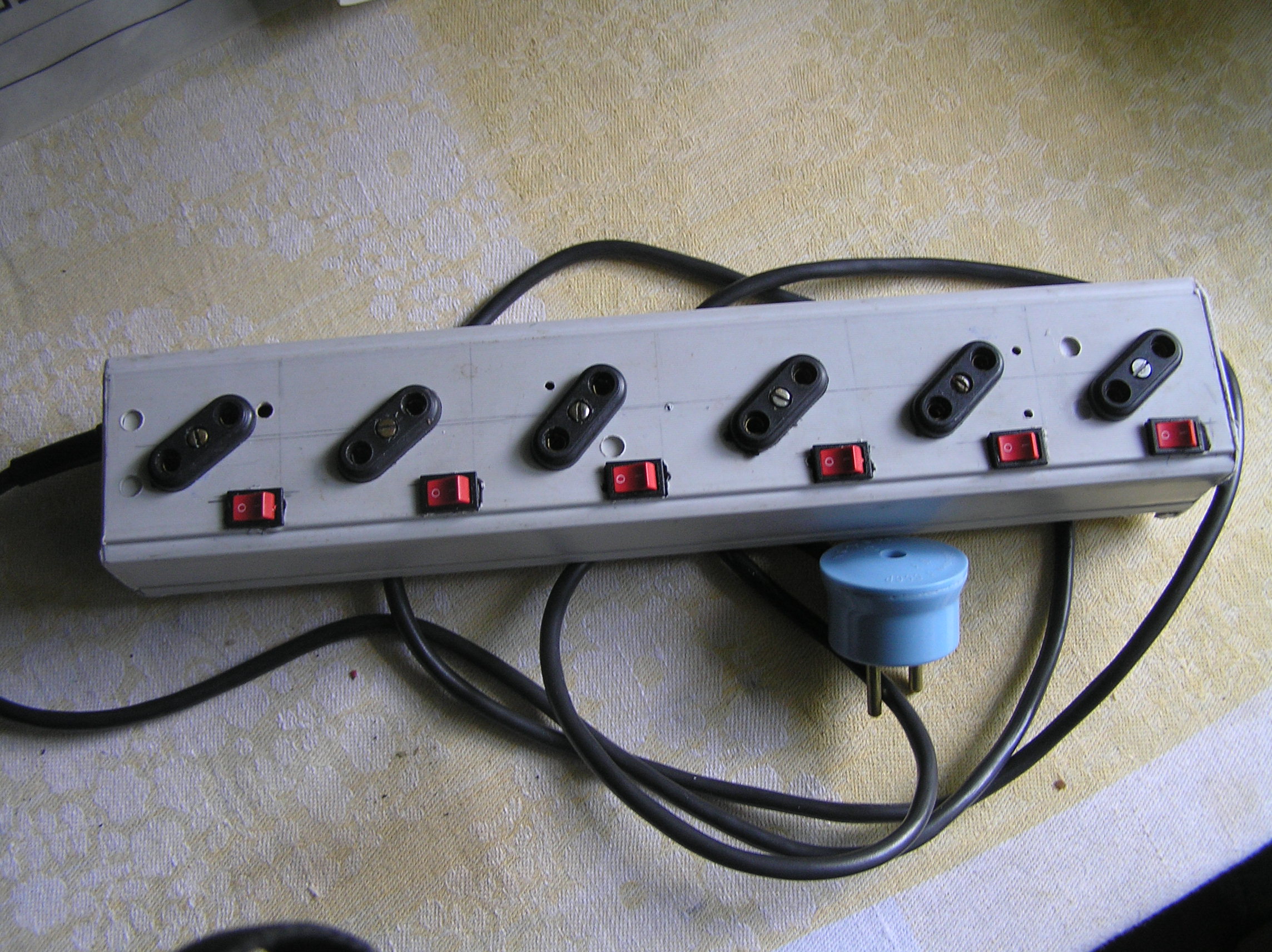

...Поэтому я вдохновился и решил сделать еще одну похожую распред. колодку.На 6 нагрузок.
...Т.Е.КОМПРЕССОРЫ,НАГРЕВАТЕЛИ,ИСТОЧНИКИ СВЕТА ВКЛЮЧАЮТСЯ И ВЫКЛЮЧАЮТСЯ АВТОНОМНО,каждый своим выключателем-включателем.
...Но теперь не на советских тумблерах,которых все труднее найти непаянными,а на китайских кнопочных перекидных включателях.На них написано 6А,250в тип КС(?).Попытаемся довериться написанному по допустимой нагрузке.
...В конструкции ,кроме клемм на 220в и этих включателей всё использовал б/у,но хорошего качества.Для корпуса,как и раньше,использовал оставшийся кусок короба от электропроводки.Продаются в электротоварах.Остально из лежащих без дела плюшкинских вещей.Но теперь это уже как бы не распред колодка.Это уже удобный ручной пульт управления аквариумом.Конечно,вы мне простите,если не все отверстия(завода-изготовителя) на коробах заклеял.Но мне нравится и работает пока отлично.

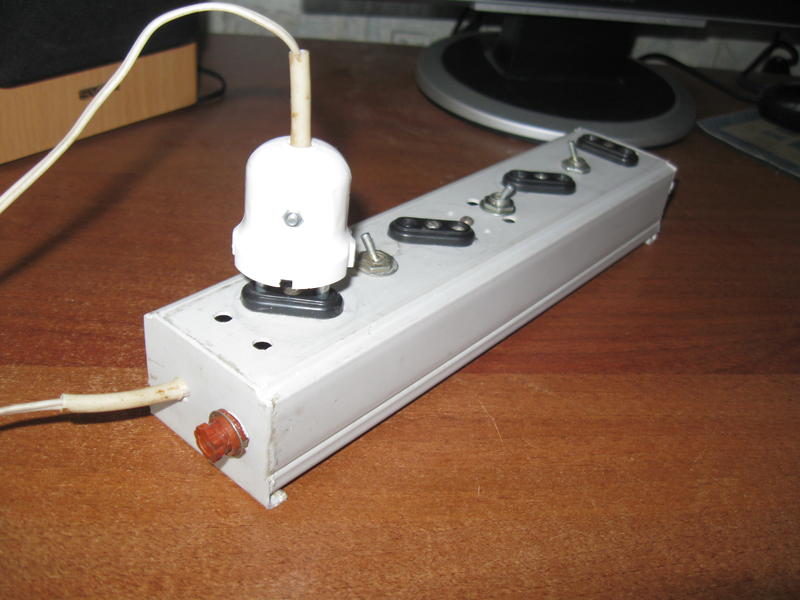

...Здесь на фото колодка,что делал ранее,на тумблерах для представления

[dotsento]

Остается добавить,что делал этот пульт управления с воскресенья до сегодня,среда.Правда,с учетом сушки клеев.Конечно,слесарки много (надфилем).Особенно тщательно эти маленькие прямоугольные отверстия под включатели.Тут сразу ясно,что под тумблера гораздо проще.Просто насверлить круглых отверстий.Жик-жик и готово.А тут надо было прямоугольнички выпиливать.Но удобства и кайф---.На вопросы отвечу позже,а то ---футбол

[Sem]

Делал такое )) Для полного счастья держатель предохранителя с предохранителем естественно и даже индикатором перегорания предохранителя))

[dotsento]

Допис від Sem

Для полного счастья держатель предохранителя с предохранителем естественно и даже индикатором перегорания предохранителя))

Посмотрел стандартные колодки.Предохранителей нет.На прежней колодке тоже делал предохранитель.Но сейчас отказался.Смысла пока не вижу.
О коробочке и розетках.Писал выше,что это короб для электропровоки.ПРОДАЕТСЯ в строймаркетах,в электроотделах,в отделах так наз электроарматуры.Это у меня был остаток от прежнего изделия.Но,если будете покупать новый короб,то учтите следующее.
1. На ощупь ,при придавливании пальцами на короб в сборе с дном,он должен быть жестким.НЕ должен прогибаться или прогиб минимальный.
2. Надо поменьше этих отверстий на поверхности короба для эстетического вида.Вот на фото белоснежный красивый короб.И на нем почти нет отверстий.Хорошо!Но немного не жестковат.
3. Розетки покупал на Радиорынке.Площадка что ниже Аракс.Думаю найдете.Если надо подробней,пишите в личку.
включатели покупал в магазинчике 3v3,радиокомпоненты.Это на верхней площадке.Его эл.адрес http://3v3.com.ua...выбирите тут и потом закажете в реальном магазине,запомнив торговый индекс.так легче им искать..

[Aqua]

Из чего такой коробочек? Где такие розетки взять?

[Mykhaylo]

Без обид, но самоделка из разряда - "если у вас остались запасы СССР".

Ибо розетки эти насколько помню использовались не под 220В, а для вывода звука в ламповых усилителях, хотя и сам ставил такие на 220, но тогда они хоть эбонитовые были и с латунными контактами. И почти никогда они не позволяли вилку вставить до упора (ибо звуковая вилка была короче на 5 мм и с разрезом последине) - т.е. 2-3 мм обеих неизолированых контактов вилки оголено - в посте 213 это тоже видно.

Так что если есть дети в доме и это не прячется куда-то в тумбу....

ИМНО выключатеть китайц можно вполне засунуть сбоку в обычную накладную розетку за 8 грн и прикрутить их на единую планку - хоть на дерево, хоть на пластик

[slava boroda]

Допис від Mykhaylo

Ибо розетки эти насколько помню использовались не под 220В, а для вывода звука в ламповых усилителях,

В принципе это так.Но в данном случае какая там нагрузка?Светодиодный шнур,подогреватель.Я себе что такое под впечатлением конструкции Евгения тоже начал делать.Конечно несколько иначе будет выглядеть,но по сути похоже.

[dotsento]

критика принимается.Большое спасибо.Но...Такая по функционалу заводская вещь в продаже стоит порядка или выше 400грн.Мне она обошлась порядка 60.А теперь посмотрим дальше...
Все сделано на новых деталях,а вы пишите на ссср.Такие розетки,как показал делаются и сейчас.Перключатели новые,короб новый.Причем короб закрывается .А вы видели ВНУТРЕННОСТЬ обычных накладных колодок или розеток?Если бы Вы открыли ...там же шина общая,латунная.Как же вы подключите включатель?Резать шины будете?А как тогда крепить?В общем,еще раз спасибо за критику.
...Но недостатки имеющиеся в любой конструкции,как и в этой,полностью перекрываются преимущестами данного устройства.Это мое мнение.

[Mykhaylo]

Допис від dotsento

видели ВНУТРЕННОСТЬ обычных накладных колодок или розеток?Если бы Вы открыли ...там же шина общая,латунная.Как же вы подключите включатель?Резать шины будете?

Я говорил, не о сетевых фильтрах на 5-6 розеток, а о обычных накладных розетках с квадратным пластиковым съемным коробом на центральном винте.


Туда выключатель вполне поместиться на одну их 2х боковых стенок. И красиво, и вилку хоть с заземлением ставь
Я такие себе делал для паяльника - вставлял выключатель на 3 положения и Д226Б - чтобы не пепегревался прои длительной работе

И дело не в нагрузке, а в том, что вилка неполностью изолирована при подключении и клема вряли рассчитана на 220.
В СССР некоторые так вместо стандартных розеток использовали радиорозетки - вилка то та же, а то, что оно из горючей пластмассы и контакты отстой - то такое. Зато дешевле в 2 раза.

[dotsento]

...значит ,возможно,осуществим и ваш вариант.Как говорится,флаг вам в руки.Но справедливо отметили выше,что для малых гагрузок типа с/д светильников,компрессоров моё-прекрасно подходит.
А ЕСЛИ КИЛОВАТТЫ ВКЛЮЧАТЬ...
Но,если бы я делал на заказ,то предварительно выяснил бы требования заказчика,показал бы свои возможности.Затем принял бы решение об исполнении в соответствующем варианте/
P.S.
...Заинтересовали меня эти вопросы,что,мол, не села вилка в розетку до конца и что они не с того,мол, материала.
ПОЕХАЛ ВЧЕРА НА РАДИОРЫНОК.Что выяснил?
1.Есть такие розетки из карболита.Карболит-не горит.Так что,вопрос отметаю.Кстати, недорогие,по 5грн/шт
2.Вилки в розетки сели полность,было бы только желание(см фото).Кстати,ссылка на п.213 неправильна,там же другое изделие.

[Mykhaylo]

Улыбнуло

Допис від dotsento

.Как говорится,флаг вам в руки.

[dotsento]

Недавно получил заказ на разведение мелкой харацинки и расбор.Чего-то не люблю употреблямые некоторыми названия "Нано".Если есть "Нано",то перед ними должны быть "мини",или "мили и микро" принятым обозначениям терминов размеров в физике.Для этих рыбок нужны совсем небольшие нерестовики.И соответственно небольшие по мощности нагреватели.Писал недавно,что посетил наш "РЫНОК старых вещей".Купил там пробирок.На Радиорынке купил сопротивлений по 2вт и 5вт .Типа(или подобные) МЛТ 2 и С2-35-5.Последние это остеклованные стеклоэмалью и изолированные.Проволочные.
...Вся идея была в том,чтобы не ставить на эти малые нерестовики по 3-8л никаких терморегуляторов.А просто по превышению комнатной температуры на 3-5*С исползовать эти новые нагреватели. По расчету они должны быть от 5вт до 15вт.
...Сделал 4 штуки на разные мощности.
...Ну и что тут такого,нового?
...Расскажу,чем эти мои нагреватели отличаюся от прежних.

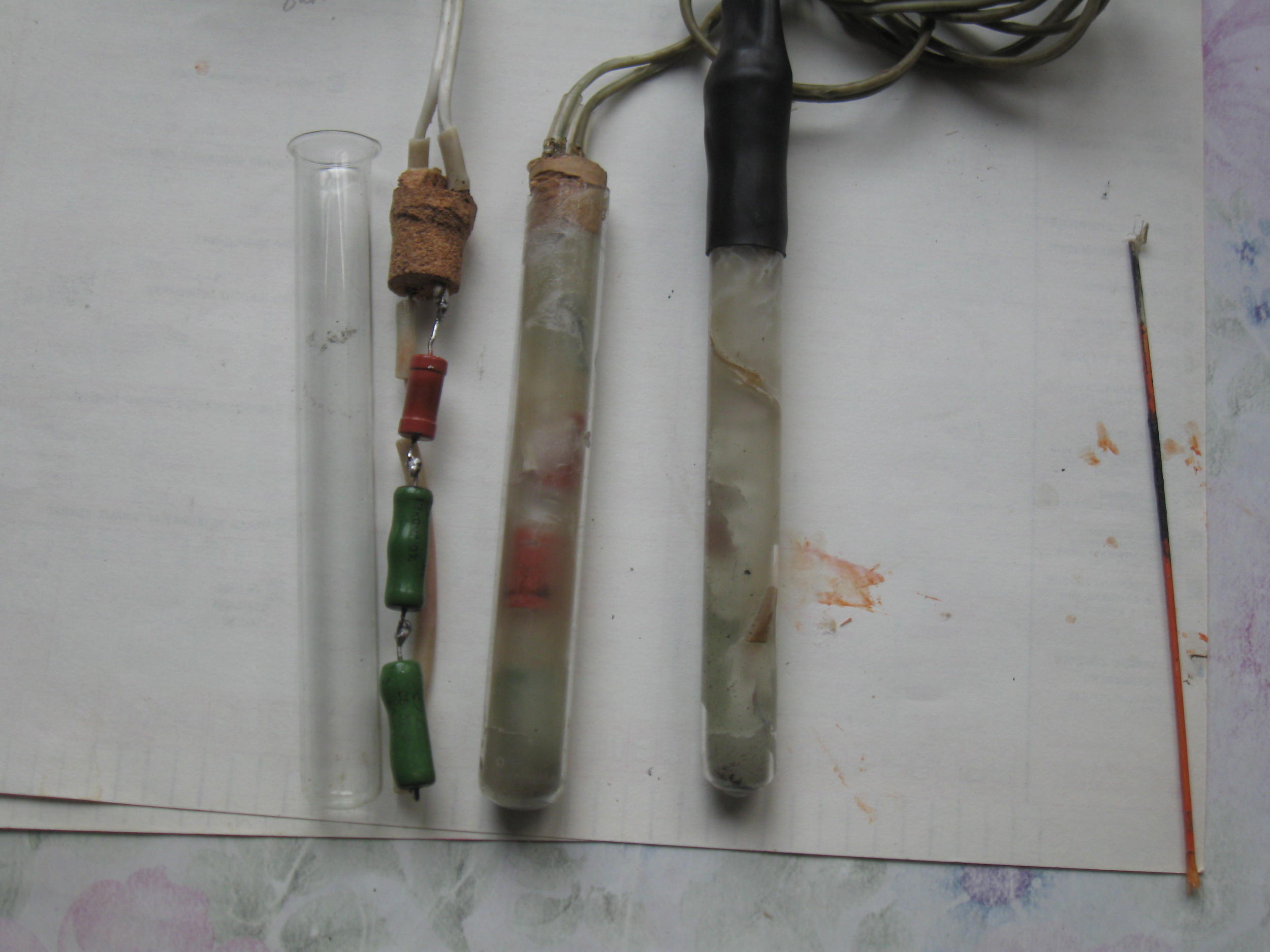

...1.Заполнение объёма пробирок сделал не традиционным песком,а парафином.Посмотрел по теплопроводности таблицы.Парафин немного хуже по т. в твёрдом состоянии.Но,когда расплавляется,то это почти масло.Думаю тут ход понятен.При заполнении парафином пробирки желательно оставить 5-10мм вверху пустыми для компенсации изменения обёмов в процессе нагрева и остывания.
2. Раньше на место горловинки пробирки,где выходит шнур питания натягивали дренажную резиновую трубку.Бывали в аптеке.Сейчас не знаю,есть ли такое.Да и запасов нет.
Поэтому, купил метр термоусадочной трубки диам. на 20мм(16грн/м),тк. пробирки диам 18мм.Что это?Полимерная трубка.При нагреве уменшает свой диаметр.Садится плотно на пробирку. Должна обеспечить герметичность.
3. Но, один из 4-х нагревателей решил сделать регулируемым.Нашел на сусеках коробочку от декодеров телеканала Симона(Помните,конец 80-х,начало 90-х годов?:>)) В коробочке поставил переключатель.Собственно,это его же переключатель изначально.И на переключатель,в разрыв одного провода питания,запаял диод.Теперь можно пользовать либо всю мощность грелки на 15вт,либо половину за счет работы диода.
....Как и показывали таблицы и расчеты,МОЩНОСТЬ этих нагревателей давала возможность превысить температуру окружающей среды на 3-5грд для 6-8л нерестовиков.Что и было необходимо.И по расходам -недорого.Основные составляющие грелки
- пробирка,3-5грн
- шнур с вилкой,12-15грн
- резисторы по 2-5вт,по 2-5грн
- пробочка,1-2грн
- термоусадочная трубка диам 20мм (у нас 16грн /м.На один нагреватель идет от 10д20см.Длина по желанию.)
- парафин или песок.--??
- немного трубочек полихлорвиниловых диам 2-3мм дляизоляции откр.проводников
- термоклей
...Если что упустил или не сообщил,спрашивайте,тайн не держу.


...

[Mykhaylo]

Я такое давно делаю, но низковольтные ибо стремные все эти самодельные выводы 220 из пробирок. Питаю от старых АТ блоков питания (там токи по 12в были намного выше, чем с нынешних). Для 1-2 аквариумов достаточно обычных 1-2 амперных "розеточных" БП (брать естественно "с запасом" по току). И половина сделана на намотке провода - когда-то в институте у отца отмотал много разных высокоомных, даже марки уже не скажу, просто отмеряю кусок нужного сопротивления, наматываю на стеклянную палочку, засыпал песочком кварцевым или простым просеяным и вперед.

[dotsento]

...У меня конечно все выводы самодельные,раз нагреватель самодельный.Но вот что посоветую,как делаю.Пробку прохожу медным проводои диам ок 1мм.Или из жести делаю проводники.Все только в полихлорвинил.трубках.Или подобных.Все крайне аккуратно и надежно надо делать.А сверху пробки их проклею,залью термоклеем слоем 3-4мм.Он создает большую жесткость.

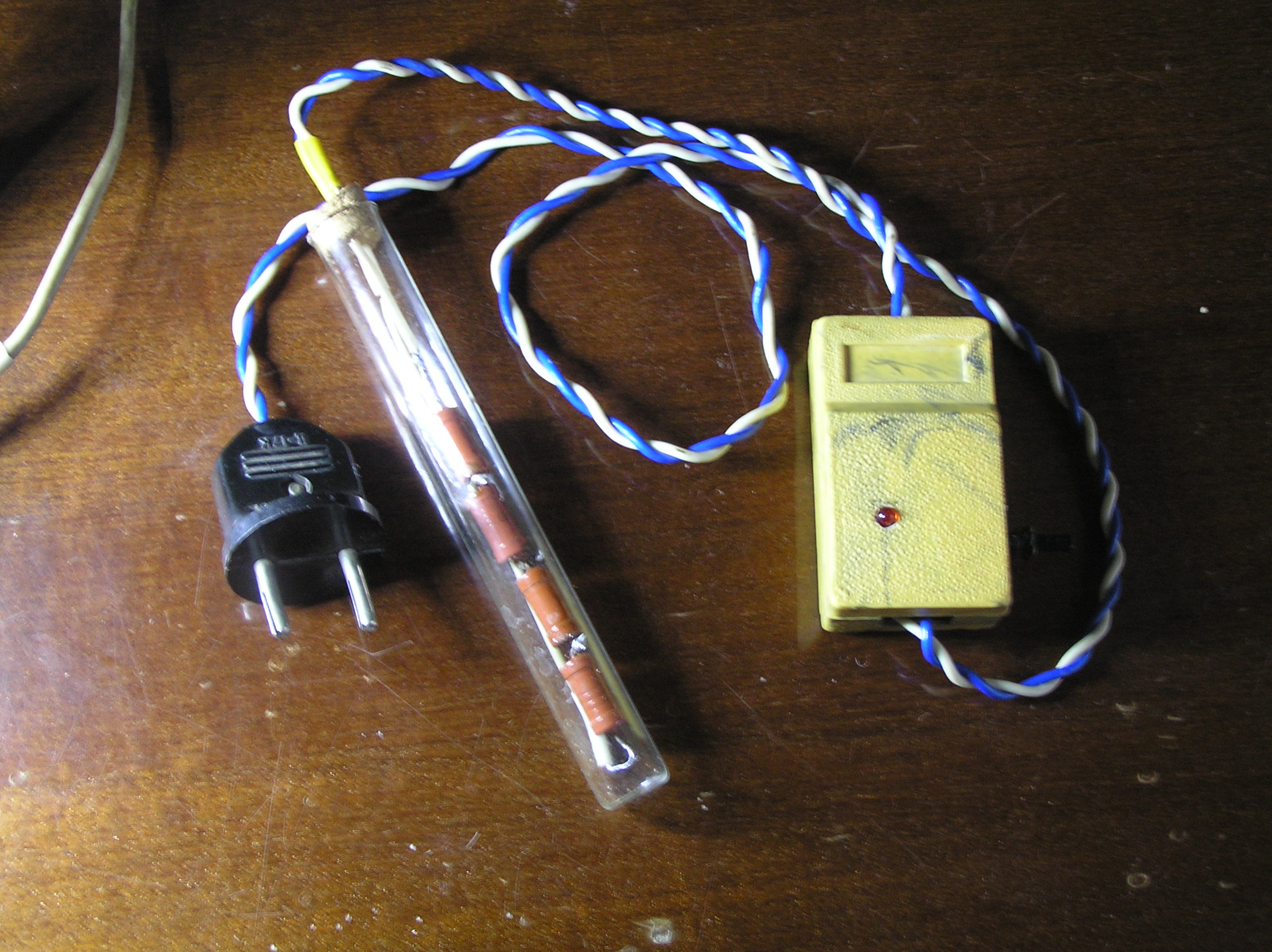

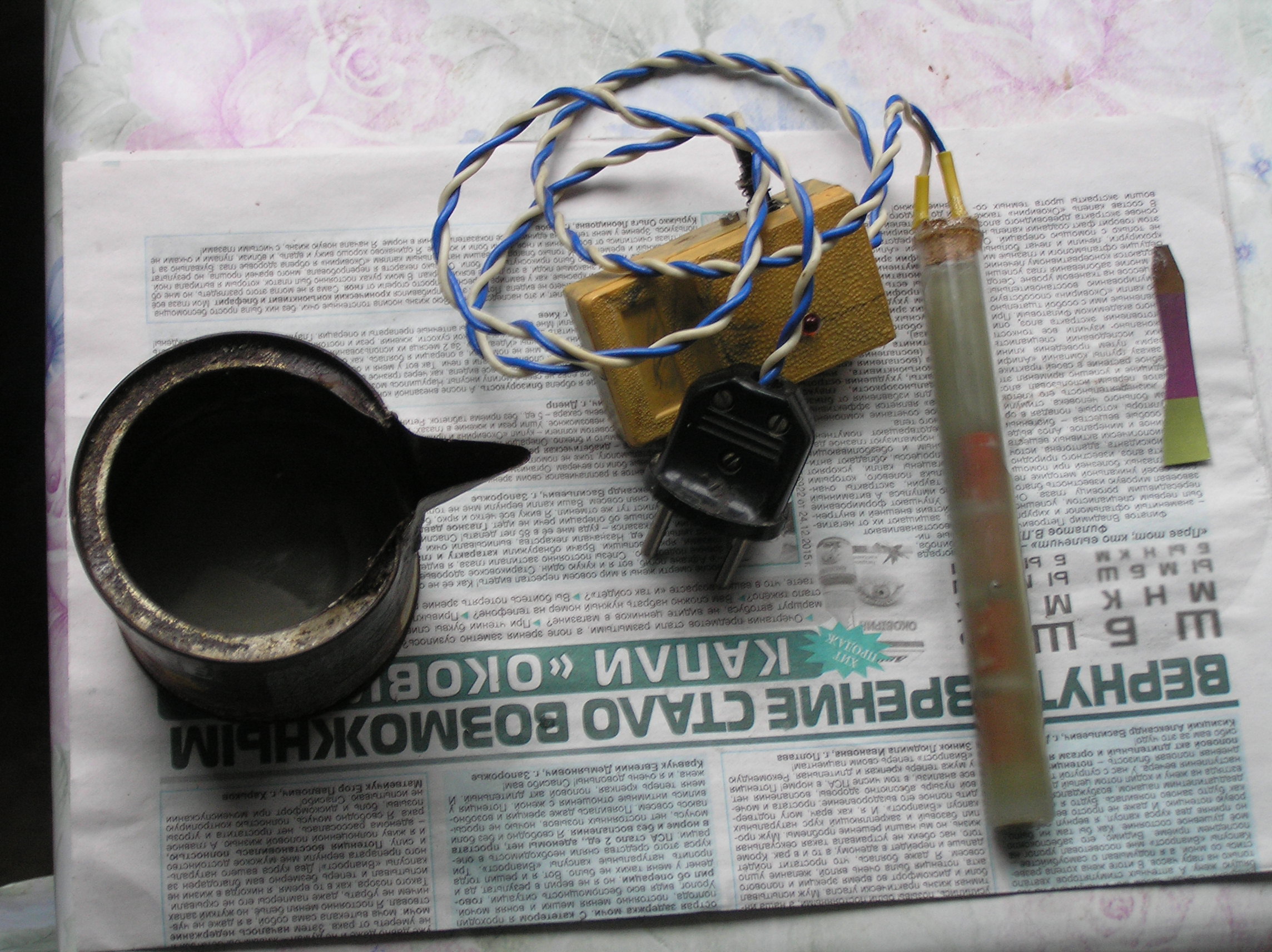

на фото видны последовательность и некоторые детали.Да,забыл сказать.Раз уж коробка была с диодом,то втюхал туда и индикатор тока нагрева на светодиоде.Но это от излишества,хотя и удобно.Светодиод светит только при прохождении тока.И еще.Пришлось для качественной заливки парафина сделать такой ковшик с носиком из маленькой баночки от кофе.20мин и готово.Но можно обойтись и подручными средствами..

[burnashev]

Можно и я свою реплику покажу)))
https://youtu.be/hec7rgvNFZw

Отправлено с моего Redmi 3 через Tapatalk
