Аква контроллер ARDUINO.
(Обратите внимание на доработанный вариант от форумчан. Ссылка внизу!)
( ПродолжениеПростой акваконтроллер ARDUINO v.2 (LED море))

(ГОТОВЫЕ КОНТРОЛЛЕРЫ НЕ ПРОДАЮ)

Решил ознакомиться я с ARDUINO, за одно порадовать своих рыбасей.
Сделать им(себе) доп удобства за минимальную цену и с минимальным напрягом по времени.
На eBay заказал.
Контроллер
Arduino PRO Mini ATMEGA328P 5V 16M (16MHZ) + CP2102 модуль + кабель = полный комплект для программирования - US $3.18

Часы реального времени
I2C RTC DS1307 AT24C32 Real Time Clock Module for Arduino + Батарейка US $1.15
Индикатор 84*48 LCD Module White backlight adapter PCB for Nokia 5110 Arduino US $1.83
Влагозащищенный цифровой датчик температуры
DS18b20 Waterproof Temperature Sensors (5м нормального кабеля) US $3.7

В качестве блока питания зарядка от iPhon там же за 1 бакс.

Еще немного мелочи типа симисторов и опторазвязки для силовой части.

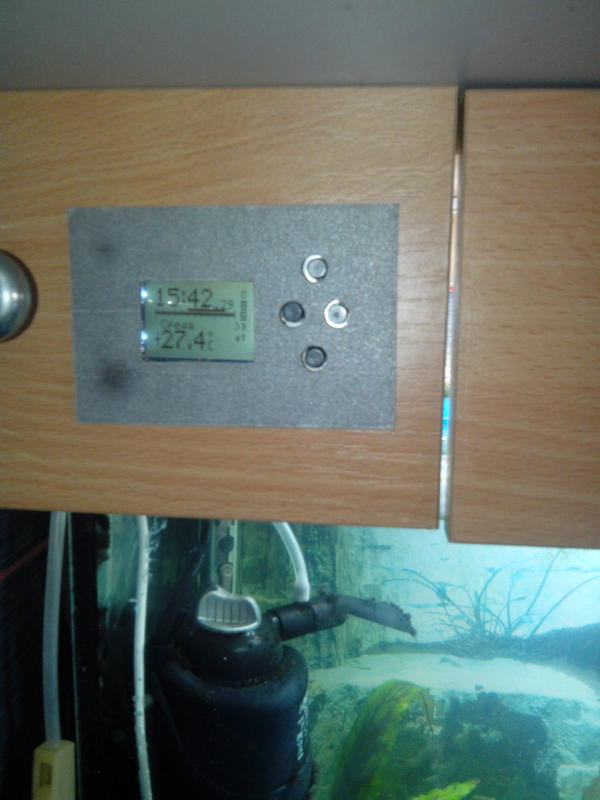

Что вышло в итоге.
Аква контроллер с энергонезависимыми часами реального времени.
Графический экран с регулировкой яркости подсветки и контрастности.
Управление 13-ю нагрузками.
Куча таймеров, ограничил по 25 на канал (памяти хватит на 500).
Поддержка режима «кормление» - отключается фильтр на 20 мин.
Цифровой термометр и управление нагревателем и охладителем(в моем случае кулер).

Органы управления
1 кнопка отмена
2 кнопка вверх
3 кнопка вниз
4 кнопка ОК

Нагрузки
D10 куллер (С регулировкой оборотов)
D11 ЛЕД (Восход/закат)
А0 1W (термометр)
D12 Фильтр
D13 Нагреватель
D1 СО2
D0 Компрессор
А1 Свет1
А2 Свет2
А3 УДО Микро
А4 УДО Макро
А5 УДО Железо
А6 Управление БП
Себестоимость контроллера чуть больше 10 баксов.

На картинке силовая часть в виде готового релейного модуля (такие есть и на 8 каналов - цена около 8 баксов), я использовал свою плату силовой части - схема и печатка во вложении(плату изготавливал по ЛУТ технологии).
Все проверено - работает.

Все комплектующие покупались на ибей и цены ориентировочные доставке везде БЕСПЛАТНАЯ.

ВАЖНО.
соединять ардуино и часы проводниками минимальной длинны !!!

Варианты скетча:

MIHS, скетч с измененными буквами.

Одна из лучших реализаций от форумчан

burnashev https://www.aquaforum.ua/showpost.ph...postcount=1221

Ant0ny https://www.aquaforum.ua/showpost.ph...postcount=1224

AlexVOK · 28.10.2014, 15:17

Цитата:

Допис від Вячеслав Сергеев

AlexVOK, Т.е. выставляется в прошивке?

Да
в режиме часов - яркость подсветки выставляется в скетче
в режиме хождения по меню - яркость подсветки настраивается в системном меню

Можно добавить еще один пункт меню для настройки яркости в режиме часов.

Петко Шкодров · 28.10.2014, 16:03

Если поставить датчик освещенности. Будет регулироваться автоматически.

AlexVOK · 28.10.2014, 16:05

Петко Шкодров, конечно будет если написать соответствующий кусок кода

Петко Шкодров · 28.10.2014, 16:17

AlexVOK,
Попробую.

Вячеслав Сергеев · 28.10.2014, 21:46

Там памяти совсем нет! Лучше совсем убрать меню настройки времени и даты. Заранее запрограммировать модуль часов и поставить на место.
Про светодиодный свет теперь только ленивый не задумывается. Я себе сам собрал ещё три года назад - 20х1w синих, 20х1w жёлтых, 20х1w белых и 6х10w белых. И того четыре линейки собраны на led драйверах без шим. Все светики установлены на аллюминиевых пластинах общей площадью 600см без рёбер. Освещение здорово греется и охлаждается вентиляторами под управлением Юсупова.
В принципе с обычным светом перегрев только воду нагреет, но с led такое не прокатит они просто деградируют. И менно поэтому я и предлагаю отрезать лишнее и пришить охлаждение с регулировкой оборотов вентиляторов по температуре радиатора.

AlexVOK · 28.10.2014, 22:58

Вячеслав Сергеев, памяти можно достаточно много выкроить
если убрать половину шрифта - например оставить только цифры и большие буквы
убрать дозатор удо
и места будет выше крыши.

Вячеслав Сергеев · 28.10.2014, 23:11

AlexVOK, Я программист никакой, могу только слепить чтото простое без меню или изменить чужой код. Вот и хочу поиздеваться над Вашим кодом. К стати у меня есть кажется библиотека для этого индикатора с кирилицей.

pdv1965 · 29.10.2014, 13:05

Развел плату под это чудо. Может кому интересно( хотя наврядли-сдесь одни ARDUINщики). Помпы не разводил. Плату подкорректировал. Перезалил.

AlexVOK · 29.10.2014, 13:15

pdv1965, отлично вышло
минималистично под дисплейчик.
Супер.
Аж захотелось свое переделать

pdv1965 · 29.10.2014, 13:58

Неудобство в том , что сначало надо загрузчик прошить ну а потом программу загружать.

Вячеслав Сергеев · 29.10.2014, 14:04

Присоединяюсь, Супер! Только вопросик маленький возник-травим плату, паяем рассыпуху из магазина и дальше что? уже ответили. На мой взгляд проще кросс плату под модули развести. Кстати сейчас пытаюсь сделать.

pdv1965 · 29.10.2014, 14:10

ARDUINO-7долларов, часы 7-, дисплей 7.(остальное копейки). А ATMEGA 328 -28 гривень. Я из этого исходил. Сначало тоже про кросплату думал.
http://arduino.shopium.ua/catalog
Понимаю что в китае дешевле но ждать не охота да и из Мариуполя я . Сейчас суда не все возят. А в данный момент вообще обстрел идет.

Петко Шкодров · 29.10.2014, 14:39

Для кнопки можно использовать эти
http://www.ebay.com/itm/2Pcs-1x4-Key...ht_5299wt_1027

Вячеслав Сергеев · 29.10.2014, 15:22

pdv1965, Я тоже из китая заказываю.

pdv1965 · 29.10.2014, 15:43

А это подобный вашему в аквариуме. Процессор тот же но не ARDUIN/
