Изготовление акваконтроллера

[dmi]

Допис від anduha

Как дети малые , тянете ... всякую гадость

точно. несколько лет пользуюсь AIM NC-297-DX , чего и все искренне желаю.

[ArturS]

Доброго всем времени суток.

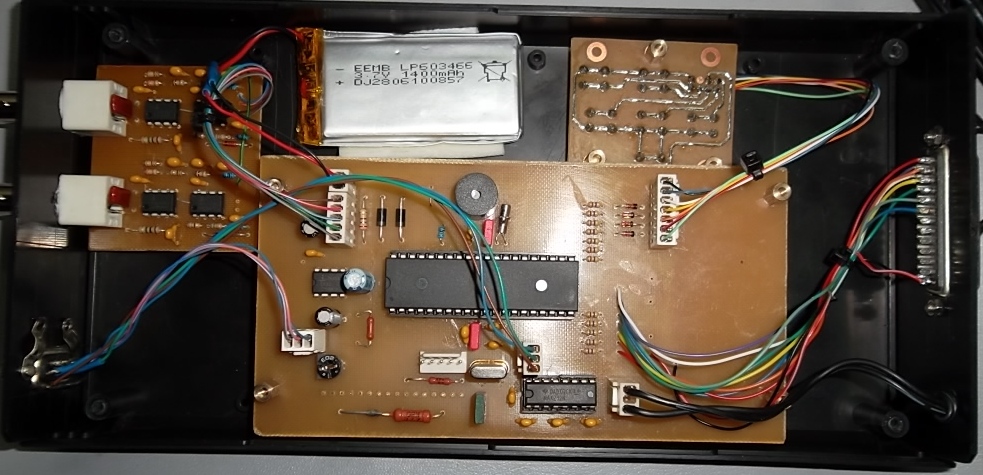

Вот решил поделится своей версией «Акваконтролера Юсупова»
Изманения, Улучшения. платы, разработка исполнение СВОИ.

1) Питание проца (атмеги) улучшена помехозащищённость устройства.
А) добавлены: кондёры по питанию,
Б) LC фильтр,
В) разделен общий минус.
http://myrobot.ru/articles/mc_stab.php
2) Усилитель рН улучшена помехозащищённость
А) усилители рН по новой схеме
Б) добавлены кондёры по питанию.
В) RC фильтр по входу сигнала
3) Модульная конструкция
А) модули можно снимать и ремонтировать (по надобности) отдельно
4) Блочная конструкция
А) удобно в эксплуатации. Силовой блок отдельно, «голова» отдельно. Голову снял, прошил, и дальше в работу.
5) Связь с ПК, ком порт (RS-232)
А) теперь не нужно заморачиваться с подключением к ПК. ком порт (RS-232) ещё не канул в лету. На крайний случай можно докупить переходник COM-USB
http://www.masterkit.ru/main/set.php?code_id=214386


Архив можно скачать от сюда http://moemesto.ru/ArturS/files/

[ArturS]

Не могу загрузить весь архив

[lumen_xp]

Пользуюсь ЛТИ-120, реже СКФ. Нареканий еще не было. Отлично лудятся дорожки да и не шьет потом через флюс.

Слыхал я одну историю, когда один слесарь распаял разъем, а флюсом была кислота. Так там целый энергоблок 200МВт потом по защите отвалился.

Так что Вы это, аккуратнее...

[GreyJester]

С Рождеством Вас всех! Подскажите пожалуйста ATMEGA32A-AU и ATMEGA32-16AU одинаково подойдут для этого устройства (в интернет магазинах пишут взаимозаменяемые ), просто цена в два раза различна…

[Smile8]

Аналогічні по функціях. А - новіша та енерго-ефективніша.
http://atmel.com/dyn/resources/prod_...ts/doc8162.pdf

[MIhail]

Возник вопрос! Можно ли увеличить количество ШИМ. Читал характеристики AVR, так там их 4
Очень нада для лед освещения (белый, синий, рояль) тоесть 3....

[Starcomputer]

Допис від MIhail

тоесть 3....

Нет. Максимум два. (см. новую плату выше).

[telepuzic]

Всем доброго дня, решил собрать акваконтроллер, и вопрос к автору, сможете изменить прошивку чтобы высветилось только индикация часов на весь экран (4х20) если не дергать акваконтроллер в течение 3-5 минут, а то в комнате нет часов, а с далека не видно времени. Спасибо.
Вот моя банка
1300х550х500
Стекло 10мм, клеил сам (впервые)

[Starcomputer]

Допис від telepuzic

вопрос к автору, сможете изменить прошивку

К сожалению автора прошивки нет не только на форуме, а и вообще в сети
Так что .... увы.

[BlackAlex]

Starcomputer, Сергей, ты так траурно.. Юсупов, насколько знаю, просо забросил проект, а письма валились регулярно , вот и прибил ящик.

[Starcomputer]

Допис від BlackAlex

Сергей, ты так траурно..

Отож.

[telepuzic]

Допис від Starcomputer

К сожалению автора прошивки нет не только на форуме, а и вообще в сети
Так что .... увы.

А может исходники есть, я как программист разобрался бы.

[rustr]

Вроде, кто-то-когда-то пытался блютуз прикрутить сюда. Перелопатил все 200+ страниц и не нашел. Ткните :-)

[Starcomputer]

Не пробовали.
