Изготовление акваконтроллера

[pimass]

Приятно слышать..... Скоро дом окутает дым фимиама..... Запах канифоли, то есть

[МСВ]

Дык, в том то и дело что комп вообще не определяет контроллер как новое оборудование, т.е он его не видит. Проверил все. Полное соответствие схеме. Еще раз перепрошил Тинку. Все в порядке. Теряюсь в догадках. Может чего с компом?

[MIhail]

Допис від МСВ

Дык, в том то и дело что комп вообще не определяет контроллер как новое оборудование, т.е он его не видит. Проверил все. Полное соответствие схеме. Еще раз перепрошил Тинку. Все в порядке. Теряюсь в догадках. Может чего с компом?

1. Проверь питание тиньки! Если последняя схема то она питаеться от компа! И tx Rx ЮСБ перепроверь! Если не получаеться то ложи фото девайса

[Starcomputer]

ПЛАТ БОЛЬШЕ НЕТ !!!

[pimass]

Starcomputer, Сергей, какой типоразмер smd компонентов используется в плате рН усилителя?

[Starcomputer]

0805.
0603 тоже станут нормально.

[pimass]

Starcomputer, Ещё вопрос, не могу разобраться со стабилитронами на ЮСБ которые в списке вытянутый sPlan-ом 6.0 маркированы в списке как

VD7 = 3V6
VD8 = 3V6

Это его маркировка или вольтаж, чет я совсем уже туплю

[Володя Череп]

pimass, это маркировка, соответствующая напряжению стабилизации 3.6 В.

[Starcomputer]

pimass, это и то и другое

[Володя Череп]

Никак не мог заставить работать свой переходник USB-UART на базе МК ATtiny2313. При подключении переходника система Windows XP выдавала сообщение "Устройство не распознано".

С помощью тестовой прошивки я выяснил, что при подключении переходника к USB-порту компьютера, несмотря на наличие кварца на 12 МГц, микроконтроллер ATtiny2313 работает на частоте 6 МГц. При отключении от USB и подаче +5 В от внешнего источника питания МК стартовал, как и положено, на частоте 12 МГц. Согласно рисунку 041-T2313-FuseBit.png из архива USB.rar, изначально были запрограммированы только fuse-биты CKSEL0, SUT0, WDTON, SPIEN. Проблема решилась дополнительным программированием fuse-бита BODLEVEL1.

Переходник заработал как с прошивкой 041-T2313.hex из архива USB.rar, так и с прошивкой cdc2313.hex из архива http://www.recursion.jp/avrcdc/cdc232.2011-06-24.zip.

Было также замечено, что если переходник отключить от USB-порта и снова подключить при запущенной программе AquaControl, то связь с контроллером теряется. Для восстановления связи необходимо остановить программу AquaControl, отключить переходник, через несколько секунд подключить переходник и запустить программу AquaControl.

Программа AquaControl заметно притормаживала при переходе на закладку "Термостат". Проблема была решена после однократного нажатия кнопки "Отправить в МК" на этой же закладке. При переходе на закладку "Установки МК" возникало несколько десятков сообщений об ошибке. Эта проблема была решена таким же образом - однократным нажатием кнопки "Отправить в МК" на закладке "Установки МК".

[Пупс]

Допис від Володя Череп

Никак не мог заставить работать свой переходник USB-UART на базе МК ATtiny2313. При подключении переходника система Windows XP выдавала сообщение "Устройство не распознано".

С помощью тестовой прошивки я выяснил, что при подключении переходника к USB-порту компьютера, несмотря на наличие кварца на 12 МГц, микроконтроллер ATtiny2313 работает на частоте 6 МГц. При отключении от USB и подаче +5 В от внешнего источника питания МК стартовал, как и положено, на частоте 12 МГц.

Вопрос, а зачем вообще ставить внешний кварц? В тиньке есть свой кварц или его частоты недостаточно?

Допис від Володя Череп

Согласно рисунку 041-T2313-FuseBit.png из архива USB.rar, изначально были запрограммированы только fuse-биты CKSEL0, SUT0, WDTON, SPIEN. Проблема решилась дополнительным программированием fuse-бита BODLEVEL1.

Я конечно не специолист, но по моему прошивка BODLEVEL отношения к изменению частоты генератора не имеет. BODLEVEL отвечает за стабильность питания.
Возможно кому то пригодится. Калькулятор по фузбитам http://www.engbedded.com/fusecalc/

[Володя Череп]

Допис від Пупс

Вопрос, а зачем вообще ставить внешний кварц? В тиньке есть свой кварц или его частоты недостаточно?

Максимальная частота внутреннего RC-генератор ATtiny2313 - 8 МГц, а для работы с USB необходимо не менее 12 МГц.

Допис від Пупс

Я конечно не специолист, но по моему прошивка BODLEVEL отношения к изменению частоты генератора не имеет. BODLEVEL отвечает за стабильность питания.

BODLEVEL отвечает за минимальное напряжение, при котором стартует микроконтроллер. Конфигурация fuse-битов BODLEVEL2..0=101 соответствует напряжению 2,7 В.

Для устойчивой работы генератора тактовых импульсов необходима определенная задержка после его запуска. В даташите конфигурация fuse-битов CKSEL0=0 и SUT1..0=10 рекомендуется для использования с включенным BOD. Конфигурация fuse-битов BODLEVEL2..0=111 на рисунке 041-T2313-FuseBit.png из архива USB.rar выключает BOD, что не соответствует рекомендации даташита.

[МСВ]

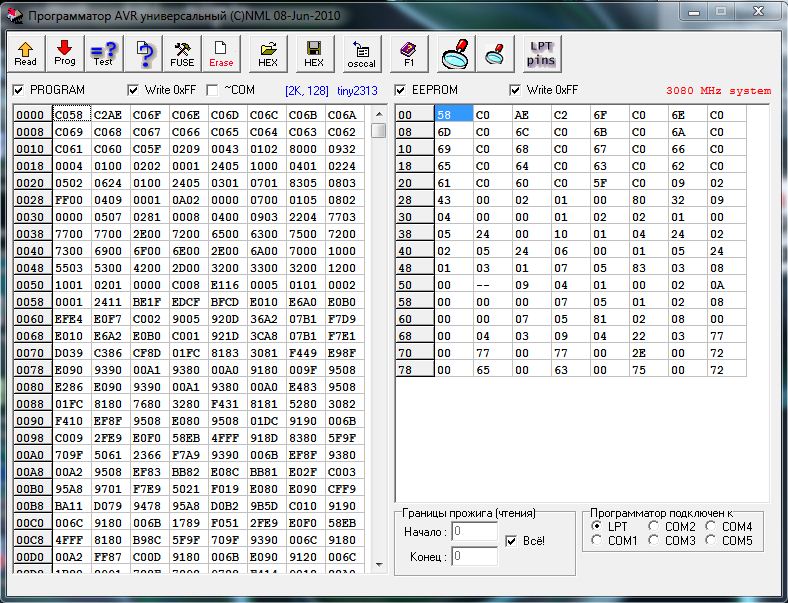

Перепрошил фьюзы тинки 2313 в соответствии с рекомендацией, перепроверил прошивку. Результат = 0. Не хочет видеть комп это чудо. Где копать дальше? Принимаются все предложения (желательно помогающие).

[Starcomputer]

МСВ, точно, что комп не определяет ? Или контроллер не видит ?

[Starcomputer]

Допис від Володя Череп

Проблема решилась дополнительным программированием fuse-бита BODLEVEL1

Попробовал. Переходник не заработал даже в терминалке.
Вернул - в терминалке нормально, контроллер не отвечает.
