Изготавливаю на заказ 5-ти канальный таймер с часами реального времени и с функцией измерения температуры.
Состоит из двух блоков: центральный блок (LCD дисплей и кнопки управления) и блок силовой (исполнительные реле).

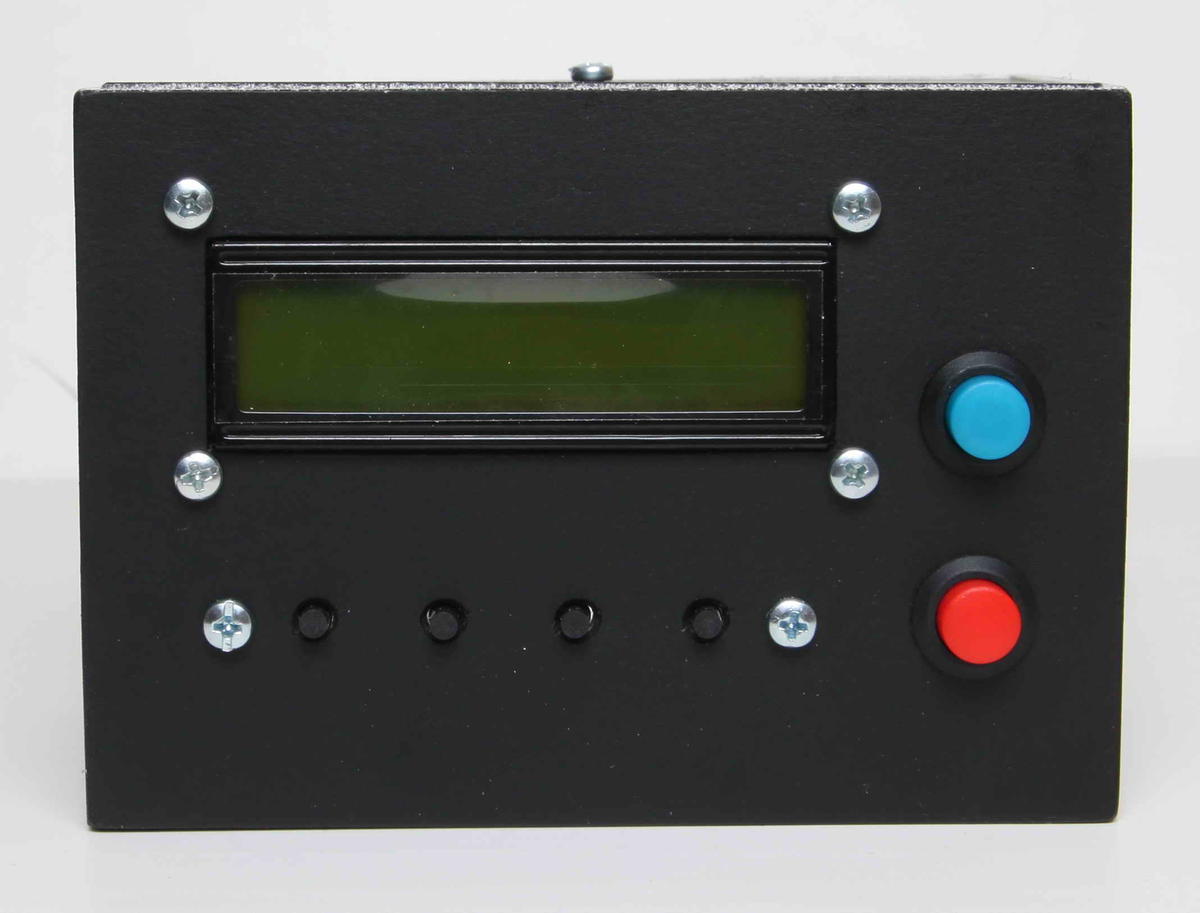

Фото 1 - комплект таймера.
Фото 2 - плата таймера.
Фото 3 - плата с исполнительными реле.

Функции таймера:
- индикация текущего времени;
- индикация текущей температуры;
- индикация активности по каналам;
- управление 5-ю независимыми каналами нагрузки, с возможностью установки на каждый канал до 9 моментов включения и отключения, шаг установки времени 1 минута;
- управление подсветкой дисплея.

В таймере предусмотрено:
- резервный источник питания для часов (батарея 3V - тип 2032);
- датчик температуры во влагозащищенном исполнении (кабель по умолчанию до 1м, возможно увеличение длины по согласованию).
Добавлено:
- ручное включение каждого канала.

Силовой блок, управляемый таймером, установлен в отдельном корпусе с исполнительными реле. Нагрузочная способность каждого канала может варьироваться в зависимости от типа используемого реле (типовая нагрузка 10А при 250 VAC, 7A при 30 VDC). Силовая часть заканчивается клеммниками с винтовыми зажимами (см. фото).
Кабель от таймера до силовой части стандартно 1м с разъемами DB9 (другая длина по согласованию с Заказчиком, каждый дополнительный метр +10грн). Кабель - витая экранированная пара с многожильными проводами.

Корпуса устройства выполнены из пластика (ПВХ 3мм), окрашено черной матовой краской.

Корпус таймера (Ширина х Глубина х Высота) – 120х80х85 мм.
Корпус блока силового (Ширина х Глубина х Высота) – 175х75х40 мм.

Блок питания 12 VDC в комплект таймера не входит и заказывается отдельно (рекомендуемый блок питания 12VDC 1A).

Предлагаемый 5-ти канальный электронный таймер существенно дешевле 5 аналогичных электронных одноканальных таймеров, которые продаются в магазинах!!!


Цена 950 грн (без учета пересылки)


P.S. Таймер реализован на микроконтроллере Atmega8A с часами реального времени. Прошивка не моя, поэтому модификации не подлежит (автор прошивки ARV, предоставил только .hex файл). Схема таймера выполнена согласно всем требованиям производителей Atmel и Dallas Semiconductor. Схема проверена и обкатана неоднократно.
Силовую часть можно сделать на большую нагрузку или на симисторах по согласованию с Заказчиком (цену просчитываем отдельно по факту заказа необходимых комплектующих).
