(=)Сумы. Украина. 5-ти канальный таймер.

[Zen]

Изготавливаю на заказ 5-ти канальный таймер с часами реального времени и с функцией измерения температуры.
Состоит из двух блоков: центральный блок (LCD дисплей и кнопки управления) и блок силовой (исполнительные реле).

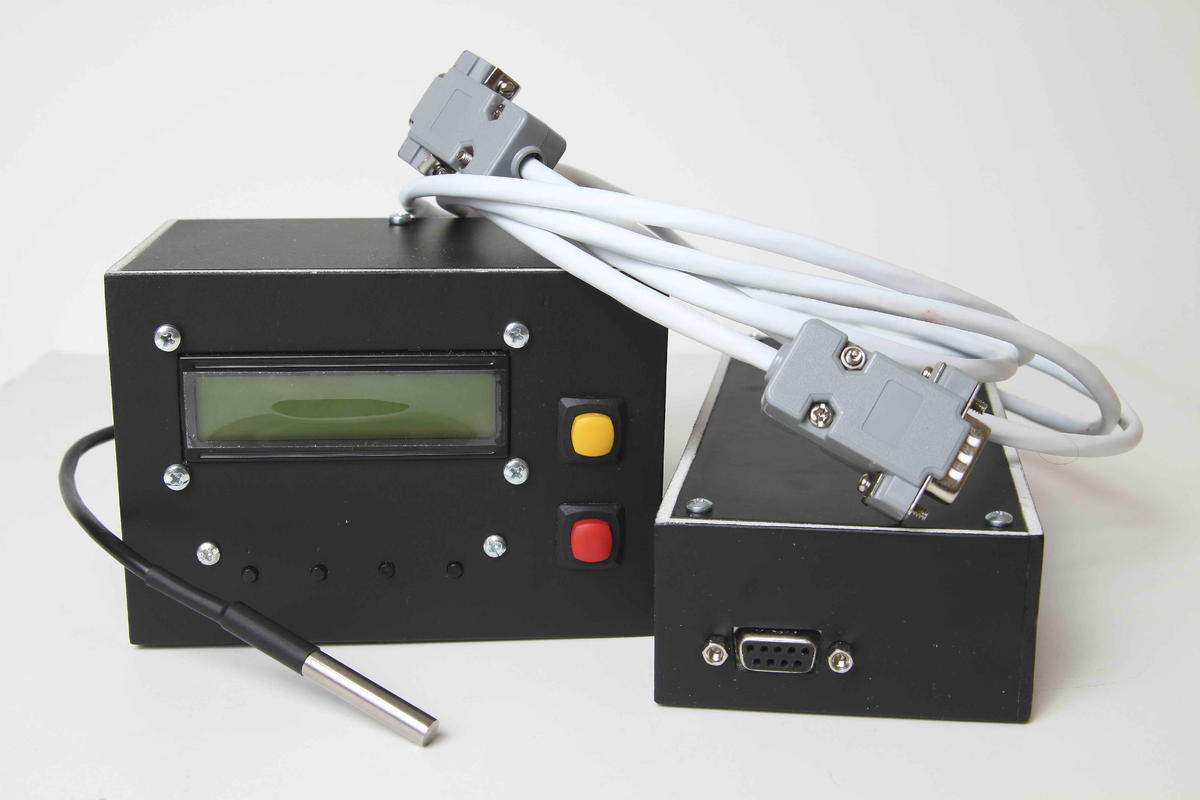

Фото 1 - комплект таймера.
Фото 2 - плата таймера.
Фото 3 - плата с исполнительными реле.

Функции таймера:
- индикация текущего времени;
- индикация текущей температуры;
- индикация активности по каналам;
- управление 5-ю независимыми каналами нагрузки, с возможностью установки на каждый канал до 9 моментов включения и отключения, шаг установки времени 1 минута;
- управление подсветкой дисплея.

В таймере предусмотрено:
- резервный источник питания для часов (батарея 3V - тип 2032);
- датчик температуры во влагозащищенном исполнении (кабель по умолчанию до 1м, возможно увеличение длины по согласованию).
Добавлено:

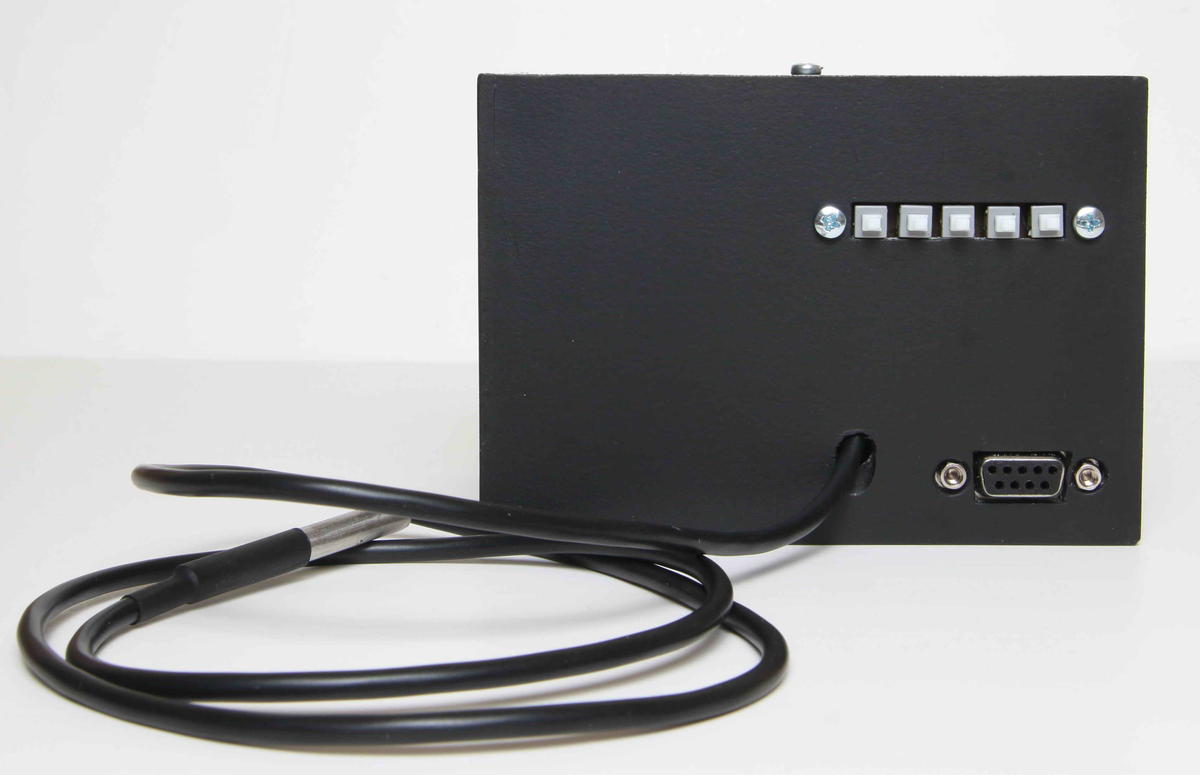

- ручное включение каждого канала.

Силовой блок, управляемый таймером, установлен в отдельном корпусе с исполнительными реле. Нагрузочная способность каждого канала может варьироваться в зависимости от типа используемого реле (типовая нагрузка 10А при 250 VAC, 7A при 30 VDC). Силовая часть заканчивается клеммниками с винтовыми зажимами (см. фото).
Кабель от таймера до силовой части стандартно 1м с разъемами DB9 (другая длина по согласованию с Заказчиком, каждый дополнительный метр +10грн). Кабель - витая экранированная пара с многожильными проводами.

Корпуса устройства выполнены из пластика (ПВХ 3мм), окрашено черной матовой краской.

Корпус таймера (Ширина х Глубина х Высота) – 120х80х85 мм.
Корпус блока силового (Ширина х Глубина х Высота) – 175х75х40 мм.

Блок питания 12 VDC в комплект таймера не входит и заказывается отдельно (рекомендуемый блок питания 12VDC 1A).

Предлагаемый 5-ти канальный электронный таймер существенно дешевле 5 аналогичных электронных одноканальных таймеров, которые продаются в магазинах!!!


Цена 950 грн (без учета пересылки)


P.S. Таймер реализован на микроконтроллере Atmega8A с часами реального времени. Прошивка не моя, поэтому модификации не подлежит (автор прошивки ARV, предоставил только .hex файл). Схема таймера выполнена согласно всем требованиям производителей Atmel и Dallas Semiconductor. Схема проверена и обкатана неоднократно.
Силовую часть можно сделать на большую нагрузку или на симисторах по согласованию с Заказчиком (цену просчитываем отдельно по факту заказа необходимых комплектующих).

[Вячеславович А.]

Это получается нужно отрезать все вилки на потребителях? А товарный вид ?
Вдруг захочу продать светильник или обогреватель.

[Zen]

Допис від Вячеславович А.

Это получается нужно отрезать все вилки на потребителях? А товарный вид ?
Вдруг захочу продать светильник или обогреватель.

не обязательно, можно просто переделать удлинитель/сетевой фильтр "Пилот". Не вижу проблемы вообще! Было бы желание. При необходимости могу посодействовать.
Силовой блок может коммутировать не только 220В, но и 12,24 и др. напряжения. И не все приборы имеют вилки

[Zen]

Вячеславович А., предложенный таймер - это типовое решение. Под заказ можно попробовать выполнить любое требование Заказчика
Оффтоп

P.S. у меня на 3-х аквариумах вилки стоит только на помпах. На всех самодельные крышки (выкладывал их на форуме ранее). Все остальное оборудование через клеммники таймеров

[Дима Бильченкор]

недавно начал искать подобную вещь (для подключения освещения). А то неудобно вставлять в сетевой фильтр 4 таймера, да и торохтят. И наткнулся на вас, но перед этим видел в нете заводские реле времени на 4 канала. Скажите какие преимущества в вашем изделии, и какие габариты

[Zen]

Допис від Дима Бильченкор

недавно начал искать подобную вещь (для подключения освещения). А то неудобно вставлять в сетевой фильтр 4 таймера, да и торохтят. И наткнулся на вас, но перед этим видел в нете заводские реле времени на 4 канала. Скажите какие преимущества в вашем изделии, и какие габариты

сбросьте ссылку на заводские 4-х канальные, интересно почитать. Габариты и описание в первом посте.

[Хариус]

Оффтоп

http://volt-amper.com.ua/index.php?p...chk=1&Itemid=3

[Zen]

Допис від Хариус

Оффтоп

http://volt-amper.com.ua/index.php?p...chk=1&Itemid=3

Интересная штучка. Для сравнения со своим таймером хотелось бы ее подержать в руках, что бы корректно провести сравнение. Но на вскидку: непонятно что отображается на дисплее в обычном и в режиме программирования; индицируется ли активность каналов на основном дисплее. Как по мне сложное программирование (слабое описание программирования). Одно, что удобно - это программирование по дням недели, удобно для дозирования УДО.
Преимущество моего таймера:
- наличие 5-ти каналов
- разделены блок таймера и блок силовой. Точно не будет помех и наводок при коммутациях. А так же уменьшается протяженность силовых кабелей (силовой блок можно расположить возле оборудования которое будет коммутироваться).
- измерение и отображение на основном дисплее температуры (сенсор можно закрепить на задней стенке аквариума, что бы его не было видно).
- отображает состояние каждого канала (вкл/выкл) на основном дисплее

[Вячеславович А.]

А он может согласно температуры включать кулера?

[Zen]

Допис від Вячеславович А.

А он может согласно температуры включать кулера?

этот нет. прошивка модификации не подлежит.
У меня для управления кулерами есть другая разработка - ШИМ контроллер, но он без дисплея, прошивку меняю при изготовлении по Вашим требованиям.
Есть еще другая разработка - термостат с дисплеем, тоже на микроконтроллере. Можно программировать с кнопок.

[эндрю1974]

Класс,только где вы были чуть раньше.У меня ушло масса сил и времени на поиск и покупку всего по отдельности.Из наших компаний электронный таймер выпускает до 4-х каналов Донецк, при курсе$ 12 я за 4-ре канала отдал 520грн + терморелле 320(повезло),сейчас http://www.arowana-im.com.ua/product...oducts_id=8316. Не согласен с вами по поводу сетевой фильтр "Пилот" там совершенно не удобная начинка! Если Вы не против,я чуть позже выложу фото корпуса с "начинкой" упрвления аквариума в этой теме.
Развивайтесь,творите,удачи в этом непростом деле!!!!!!!!!!!

[Zen]

Допис від эндрю1974

Класс,только где вы были чуть раньше.У меня ушло масса сил и времени на поиск и покупку всего по отдельности.Из наших компаний электронный таймер выпускает до 4-х каналов Донецк, при курсе$ 12 я за 4-ре канала отдал 520грн + терморелле 320(повезло),сейчас http://www.arowana-im.com.ua/product...oducts_id=8316. Не согласен с вами по поводу сетевой фильтр "Пилот" там совершенно не удобная начинка! Если Вы не против,я чуть позже выложу фото корпуса с "начинкой" упрвления аквариума в этой теме.
Развивайтесь,творите,удачи в этом непростом деле!!!!!!!!!!!

За "Пилот" я сказал образно, можно подобрать любой удлинитель на 5 розеток или собрать 5 отдельных розеток на общей платформе (если вся нагрузка 220В)...просто у всех свои требования, кому розетки, кому клеммники, всем не угодишь....
Поэтому на продажу выставлено типовое решение, а далее - по договоренности

[Zen]

обновлена цена в первом посте

[Юра 77]

Добрый вечер. Включает только 220в? 12 в не выдает? Можно отдельно оценить силовой блок и делать два вида : с розетками и так как у Вас. Или смешанный: и так и так.

[Zen]

Допис від Юра 77

Добрый вечер. Включает только 220в? 12 в не выдает? Можно отдельно оценить силовой блок и делать два вида : с розетками и так как у Вас. Или смешанный: и так и так.

Силовому блоку все равно, что коммутировать. На его клеммниках так называемые "сухие контакты". Что на них будите подавать, то и будет коммутироваться.
